标准A型USB公头接口精密结构建模

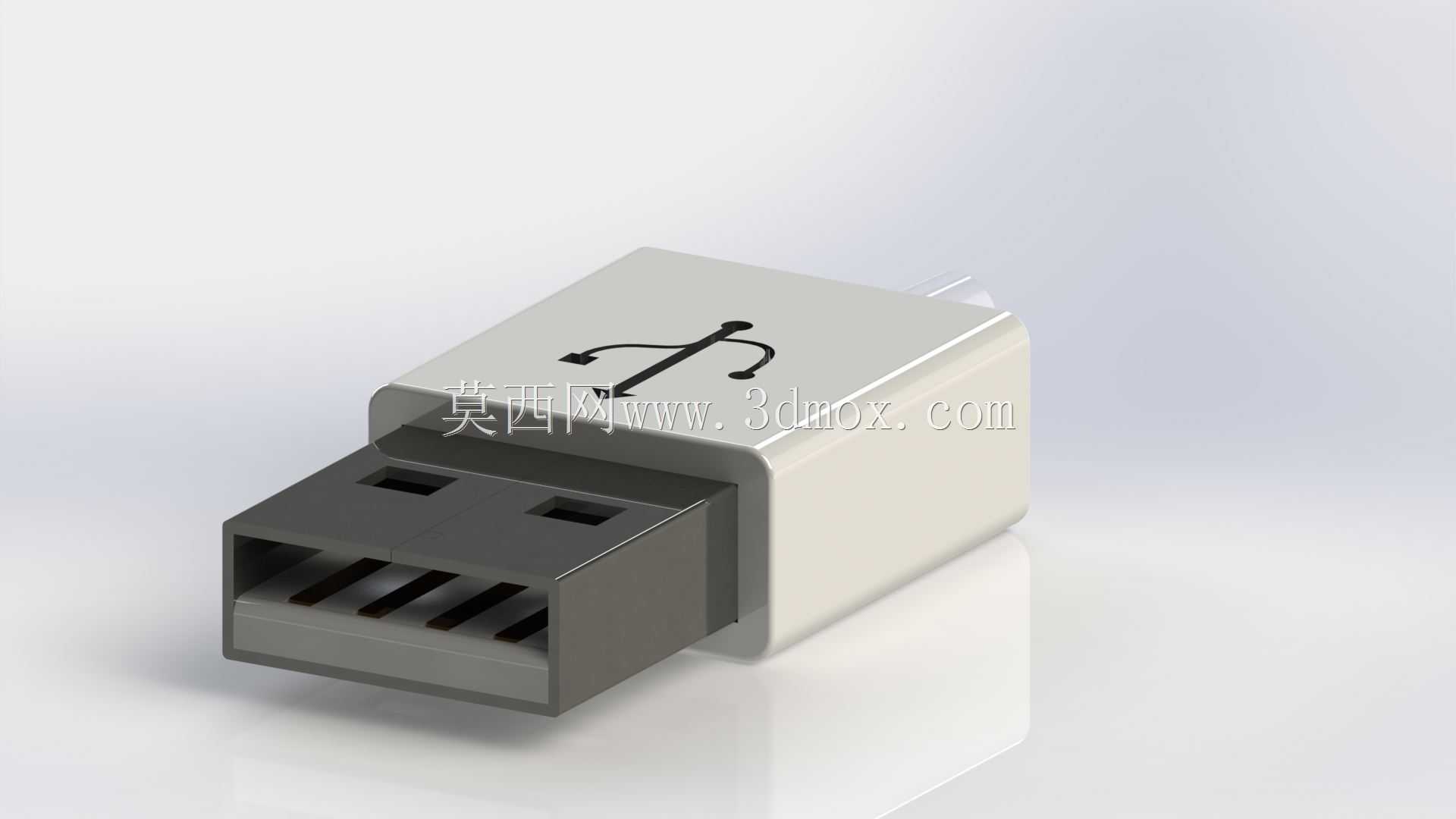

　　日常做消费电子结构设计时，USB公头是最常打交道的基础接插件之一，这套三维结构完整还原了标准Type-A公头的金属屏蔽壳、内部胶芯、四个接触弹片以及尾部注塑包覆段的全部几何特征，没有做外观简化，每一处卡扣、弹片折弯、壳体铆压缺口都按实物测绘尺寸搭建，可直接用于整机接口配合校核、外壳开孔干涉检查以及接插件选型参考。

　　从实际使用场景来看，这类A型公头广泛用在U盘、USB数据线、键鼠外设、工业数据采集模块、调试下载线、便携式检测仪器上，是桌面端设备和主机之间完成供电、数据通讯最普及的物理连接界面。建模时首先要把控的就是金属外壳的外轮廓边界，标准A型公头屏蔽壳的插入段宽度控制在12mm左右，厚度4.5mm，插入母座的有效深度约14mm，外壳顶面预留的两个弹性卡扣凸点位置必须和母座内的卡槽位置严格对应，插拔时卡扣提供0.5~1N的保持力，避免设备轻微拖拽就出现接口松脱、通讯中断的问题。金属壳两侧的铆压缺口是组装时把屏蔽壳和内部塑胶芯扣合固定的结构，缺口的宽度、翻边角度都在模型里做了还原，装配时翻边向内弯折压紧胶芯台阶，既可以固定内部触点位置，也能让金属外壳完整包裹信号区域，起到电磁屏蔽作用，减少外界干扰对USB差分信号的影响。

　　内部胶芯部分采用耐高温绝缘塑胶材质，模型里还原了胶芯前端的两个防呆缺口，USB接口本身具备防反插特性，胶芯下方的空腔和上方的实体挡块完全不对称，反方向插入时公头无法进入母座，从物理层面避免用户暴力反插顶弯母座内的触片。四个导电接触弹片按照VCC、D-、D+、GND的顺序排布，弹片采用磷铜片冲压折弯成型，接触端微微向上翘起，插入母座后弹片产生弹性变形，和母座内的对应触点稳定贴合，接触电阻控制在几十毫欧以内，既可以承载最高500mA（USB2.0标准）的供电电流，也能保证差分信号D+D-的阻抗连续，减少高速传输时的信号反射。弹片尾部延伸出胶芯后端，用于和线缆的内芯焊接，或者在U盘类产品里直接焊接在PCB板的焊盘上，建模时弹片的折弯圆角、伸出长度都按实际冲压工艺做了处理，没有出现直角折弯这种不符合钣金加工逻辑的结构。

　　尾部的白色注塑包覆段是公头和线缆或者产品外壳衔接的部分，这部分的外形尺寸没有强制统一标准，不同厂商会根据产品整体外观调整包覆段的长度、圆角和拔模斜度，这套模型里包覆段做了顺滑的大圆角过渡，表面预留了USB标识的浮雕凹槽，标识的三叉图案尺寸符合USB-IF规范的印刷要求，用户一眼就能识别接口类型。包覆段和金属屏蔽壳的衔接位置做了一圈止位台阶，当公头完全插入母座时，这个台阶面会贴靠在母座的塑胶端面上，限制公头的插入深度，避免插入过深顶坏母座内部结构，也避免插入不到位导致触点接触不良。

　　在整机结构设计阶段调用这套模型时，首先要在产品外壳上开出对应的避让槽，外壳开孔的长宽要比金属公头单边大0.2~0.3mm的装配间隙，开孔边缘到公头台阶面的距离要保证公头完全伸出外壳后，母座可以顺畅插拔，不会被外壳边缘挡住。如果是做成线缆插头，包覆段尾部要做线缆防折过渡，通常会加长一段柔性的SR尾档，避免线缆反复弯折时根部线芯断裂；如果是直接集成在设备壳体上，要校核公头周围的操作空间，保证用户手持插头插拔时，手指和相邻的其他接口、壳体凸起不会发生干涉，插拔行程方向上预留至少30mm的无障碍空间。

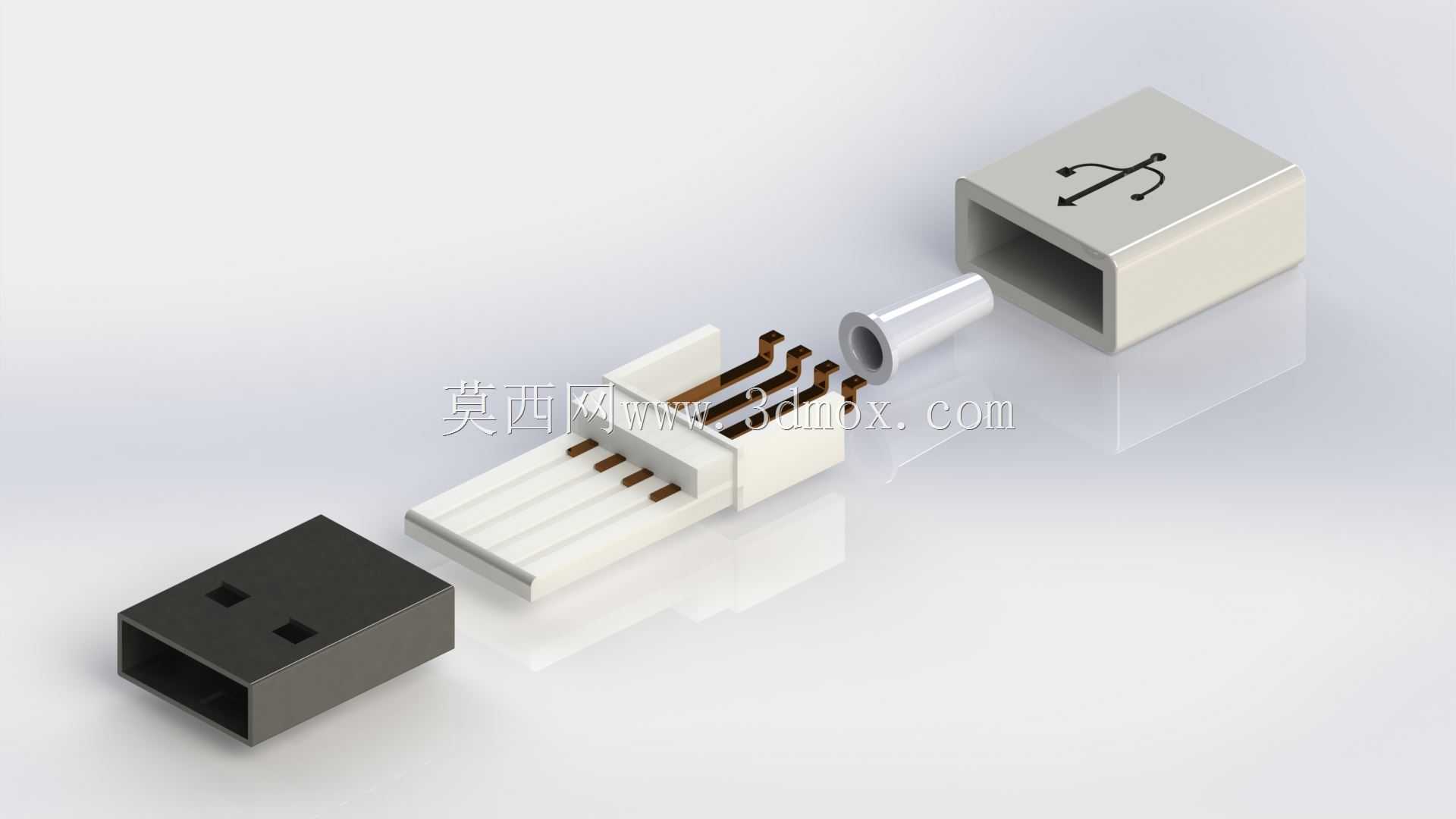

　　从工艺可行性角度看，这套模型的结构拆分完全符合实际生产流程：先冲压出金属屏蔽壳和四个导电弹片，注塑成型内部绝缘胶芯，把弹片预装到胶芯的定位槽内，再套上金属外壳，通过铆压工艺把壳体和胶芯固定为一体，最后通过注塑成型外层的包覆塑胶，或者组装预制成型的塑胶外壳。所有零件的壁厚都做了合理把控，金属壳壁厚取0.3mm，既保证屏蔽壳的结构强度，插拔时不容易变形，也不会因为壁厚过大导致整体尺寸超差无法插入母座；胶芯的最小壁厚控制在0.4mm以上，注塑填充时不会出现缺胶、变形的问题。模型里各零件的装配间隙也按照实际生产公差设置，金属壳和胶芯之间预留0.05mm的间隙方便组装，弹片和胶芯槽位之间小间隙定位，既不会出现组装松动，也不会因为公差累积导致零件无法装配。
