苹果手机Lightning转接头精密结构

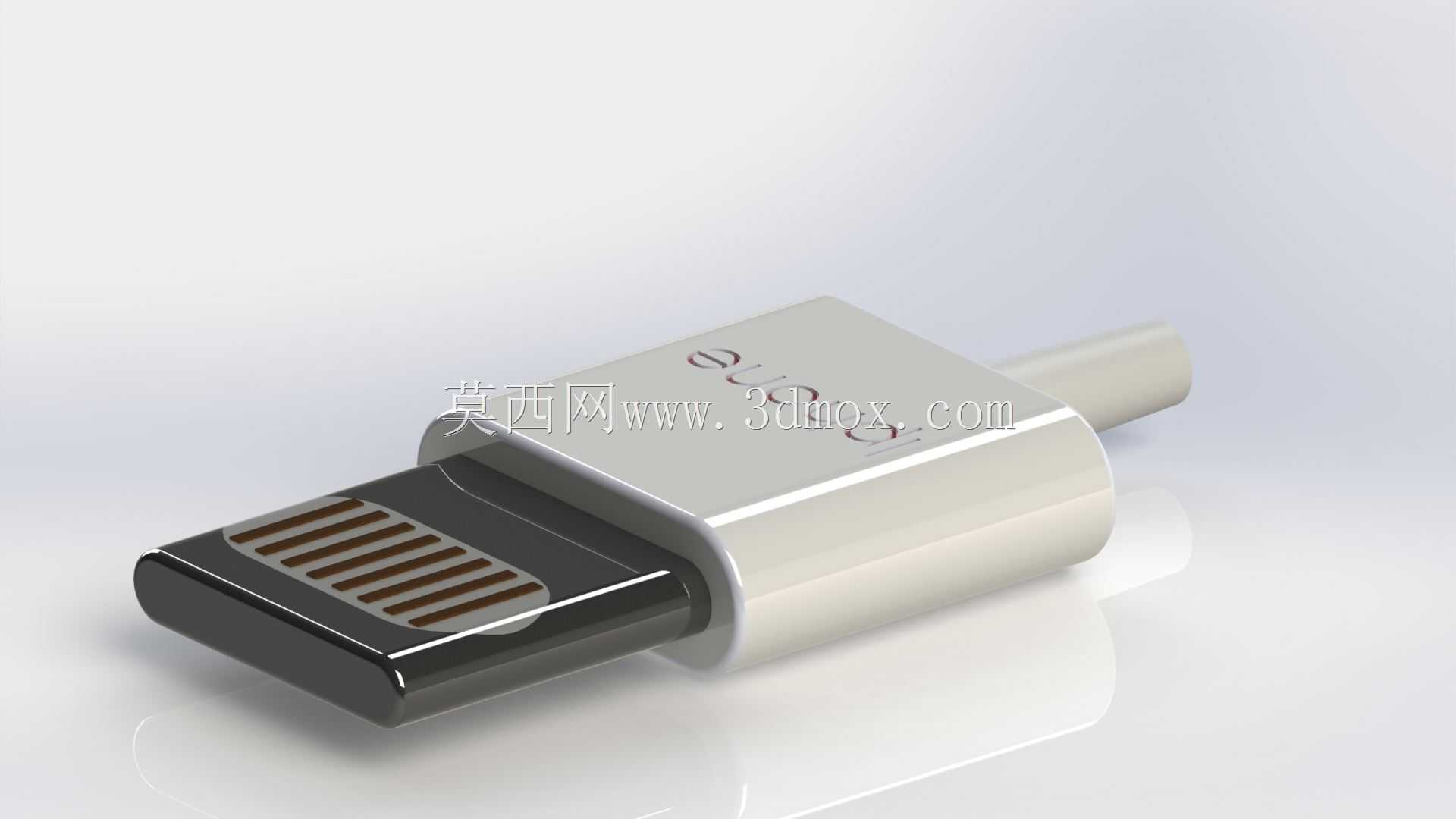

　　在消费电子结构设计领域，手机转接头这类小型连接器产品看似简单，实则对尺寸公差、插拔手感和外观质感都有相当苛刻的要求。这套Lightning接口适配器的三维结构，完整还原了苹果6s时代常用的转接头外形与内部装配关系，适合作为数码配件建模、连接器结构学习以及小型注塑件设计的参考对象。从整体形态看，产品由前端金属插头、中部黑色绝缘舌片以及后端白色塑胶壳体三大部分组成，插头部分采用八pin触点布局，舌片上的接触金手指按照标准间距排列，插入手机接口时能够与母座端子精准对位。建模时需要重点把控插头的厚度与宽度，Lightning公头的外形尺寸控制在毫米级，过厚会导致插拔阻力过大甚至无法插入，过薄则容易出现接触不良、晃动松脱的问题。舌片前端做了倒角引导，便于用户盲插时顺利滑入接口，金属外壳边缘同样进行了圆角过渡，避免刮伤手机尾插内壁。

　　后端壳体是这套结构中体积占比最大的部分，采用圆润的椭圆柱造型，表面为高光白色塑胶质感，这种设计一方面贴合苹果配件一贯的简约风格，另一方面大圆角曲面在注塑成型时能够减少应力集中，降低壳体开裂风险。壳体与金属插头的衔接处设计有一圈台阶配合面，装配时金属插头尾部的定位柱插入壳体内腔，通过卡扣或者点胶方式固定，两者之间的配合间隙需要控制在合理范围，既保证连接牢固，又不会出现外观段差。线缆从壳体尾部中心引出，出线位置做了喇叭口状的应力释放结构，也就是常说的网尾，能够分散线材反复弯折时的应力，延长根部抗弯折寿命，这是数据线和转接头类产品非常关键的耐用性设计点。

　　从实际应用场景来看，这类转接头广泛用于手机充电、数据传输以及音频转接等场合，用户日常携带频率高，插拔次数多，因此结构设计必须兼顾耐用性与便携性。产品整体长度较短，属于迷你型适配器，壳体直径控制在手指捏持舒适的范围内，插拔时受力点位于壳体中段，符合人体工学。在三维建模过程中，壳体部分适合采用曲面造型方式构建，先绘制主体轮廓草图，再通过放样或者扫描命令生成光滑外表面，内腔则根据插头、PCB板以及焊点的占用空间进行抽壳处理，壁厚通常保持均匀，避免注塑时出现缩水、填充不满等缺陷。金属插头部分需要单独拆件，区分金属外壳、绝缘舌片和接触端子三个层次，端子的细小弹性结构可以根据展示需求做适当简化，但整体排布位置必须准确。

　　安装边界方面，转接头在使用状态下插入手机尾插后，壳体端面与手机边框之间需要预留足够间隙，避免干涉手机外壳或者保护壳，因此插头露出壳体的长度要经过校核，既要保证插入深度满足接触要求，又不能过长导致整体突出太多。对于结构设计从业者而言，这套模型的参考价值在于完整呈现了小型消费电子连接器从外部外观到内部装配的典型设计思路：外观面追求简洁流畅，配合面讲究公差匹配，功能区域优先保证接触可靠性，易损部位通过结构造型强化耐用性。建模时还可以进一步拆分上下壳、金属插头、舌片、端子等独立零件，模拟实际装配流程，检查各零件之间是否存在干涉，理解卡扣定位、间隙预留、壁厚均匀这些在小型塑胶产品设计中反复用到的工程原则。
