可拆卸销式金属铰链精密结构

　　这套销式铰链结构面向需要频繁拆装、维护检修的箱体与小型设备连接场景，常见于通讯终端外壳、检测仪器门盖、工业控制小机柜以及便携式工装侧板的转动连接部位。结构没有采用一体铆接合页的封闭形式，而是把转动副拆成带孔铰耳、穿轴销钉、锁紧螺钉和弹性挡圈几个独立零件，现场装配时可以先把两侧铰座分别固定在门板和机架上，再穿入销轴完成对位，后期需要拆卸门板时，不必整体破坏焊接或铆接点位，只需抽出销轴即可分离两个部件，维护空间受限的机柜内部线路、更换密封胶条时操作会顺手很多。

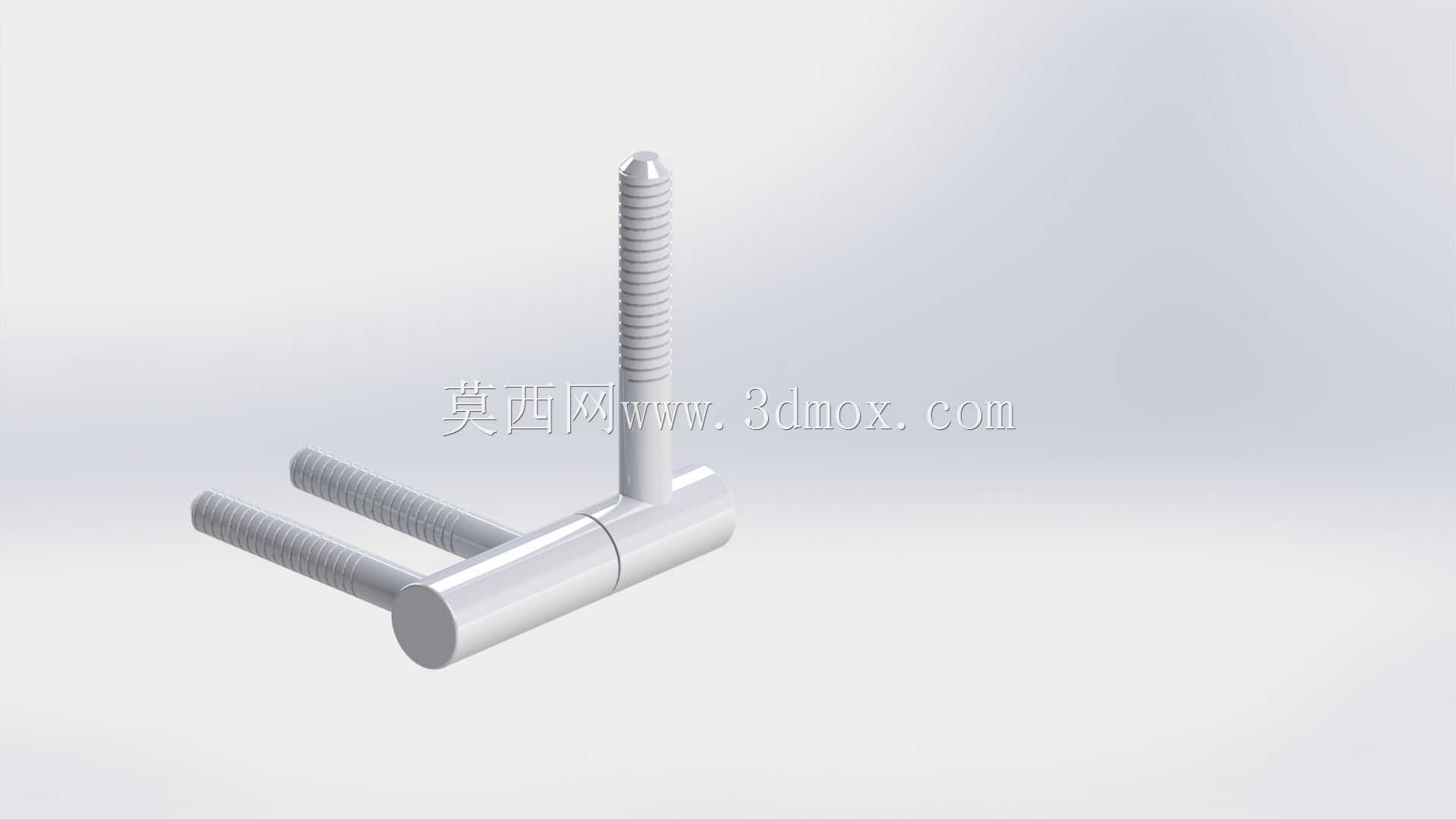

　　从受力路径看，门板的自重和开关门时的侧向载荷先传到铰耳的圆柱孔壁，再由销轴承担剪切力，末端的螺钉与挡圈负责限制销轴轴向窜动，避免设备运输振动后销轴滑出。铰耳端部做了同轴凸台，两片合页扣合后凸台与凹槽互相嵌入，转动时径向间隙被凸台配合面约束，门板下垂量比普通平板合页更小；销轴与铰孔之间保留了合理的转动间隙，既不会因为加工公差累积造成卡滞，也能在门板喷涂漆膜厚度略有波动时正常开合。配套的长螺钉穿过门板安装孔后直接锁入机架螺纹孔，螺钉头沉入铰座沉孔内，外表面没有突出的高头螺钉，人员经过设备边缘时不会被刮蹭，也方便在门板外侧粘贴标识面板。

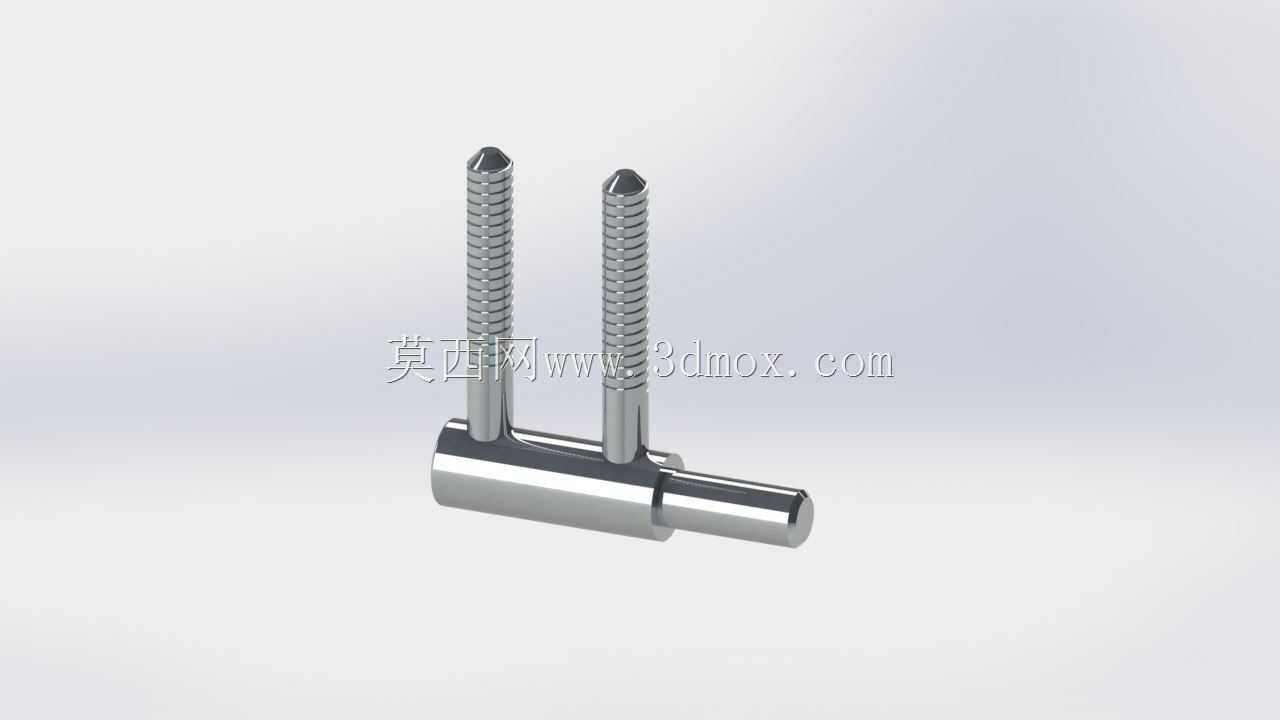

　　建模过程中先确定转动轴线位置，再围绕轴线布置两侧铰耳的壁厚。铰耳外径与内孔直径按常见轻载门板的剪切余量选取，壁厚能够覆盖钣金箱门、铝合金型材框架以及小型塑料外壳的连接载荷；销轴长度在穿过两片铰耳后，两端留出挡圈槽和螺钉锁紧位，轴向边界不会超出铰链外轮廓太多，安装时门板与机架之间的预留缝隙可以控制在较小范围。螺钉长度按照门板厚度、铰座沉孔深度和机架啮合螺纹深度综合校核，末端既保证足够螺纹咬合圈数，又不会顶伤机柜内侧线束。弹性挡圈卡在销轴端部环槽内，作为第二道轴向防松结构，即便螺钉出现轻微松动，销轴也不会直接从铰耳中脱出。

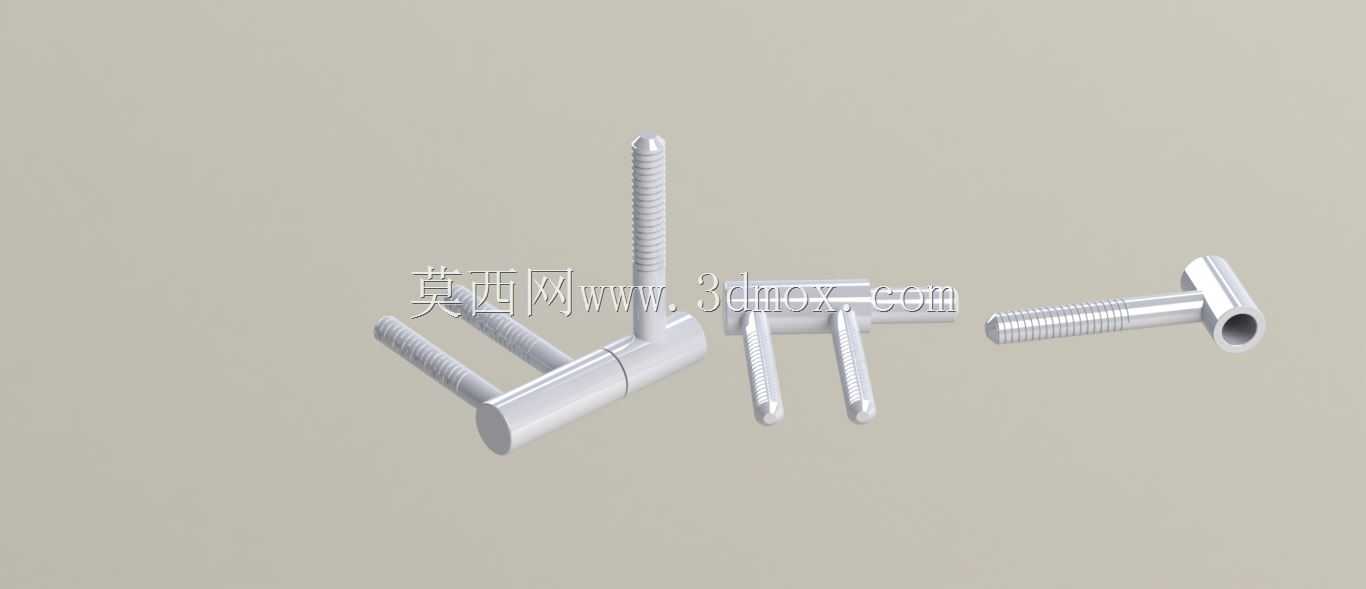

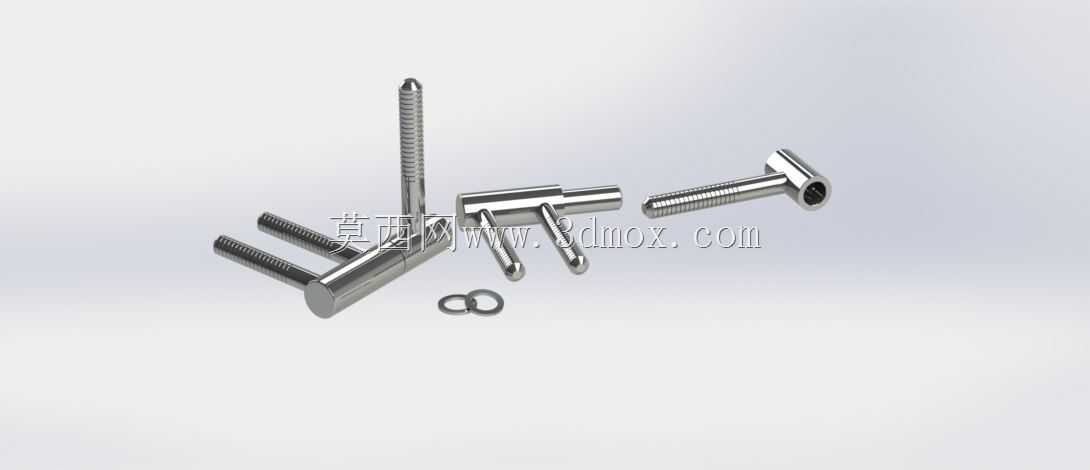

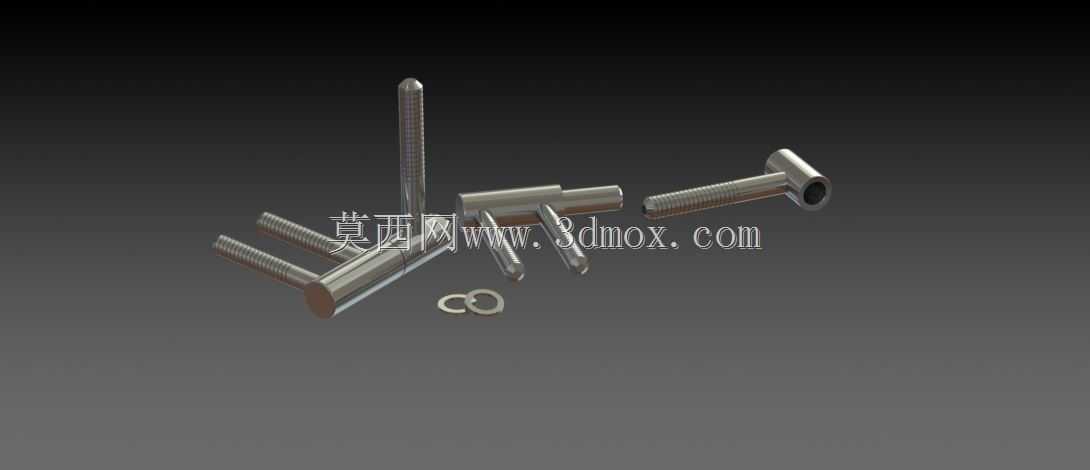

　　外形上整套铰链呈细长圆柱组合形态，外露面以圆柱面和小平面为主，没有复杂曲面，加工时铰耳可通过棒料车削、铣扁完成，销轴采用标准圆钢磨削外圆，挡圈和螺钉可直接选用通用紧固件，制造成本和备件替换难度都比较低。安装边界方面，铰座底部贴合面需要与门板、机架表面贴平，固定孔位间距按照销轴中心对称布置，装配时先轻拧螺钉调整两片铰耳同轴度，反复开关门确认转动无卡顿后再按对角线顺序锁紧，能够避免单侧预紧导致铰链别劲。对于需要门板快速脱离的通讯设备、实验仪器和检修盖板，这种可拆销式铰链比焊接合页更便于总装布线与售后维护；在有防尘防水要求的箱体上，铰链外侧还可配合密封条布置，转动过程中铰耳不会干涉密封条压缩量，门板关闭后周边间隙均匀，密封面受力一致。结构各零件之间的装配关系在三维中完整还原，销轴、螺钉、挡圈的配合位置清晰，可直接用于干涉检查、装配指导以及类似轻载转动连接的选型参考。
