开口弹性挡圈卡环止动限位结构

　　这类开口环形件在轴系与孔系装配中承担轴向限位作用，常见于变速箱、泵体、电机端盖、家电转轴、气动元件和工装夹具内部。它不是独立承载的传动件，而是把轴承外圈、内圈、套筒、齿轮或衬板约束在既定轴向位置，防止零件在振动、冲击、温度变化或往复运动过程中发生窜动。现场拆检时，挡圈往往位于沟槽最外侧，外形看似简单，却直接关系到装配顺序、维修可达性和旋转部件的安全边界。

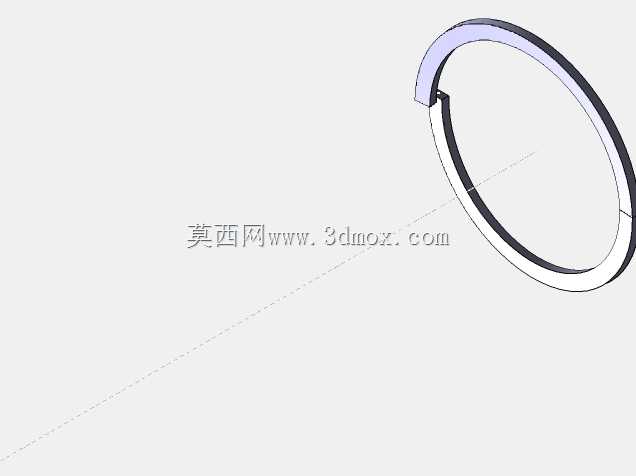

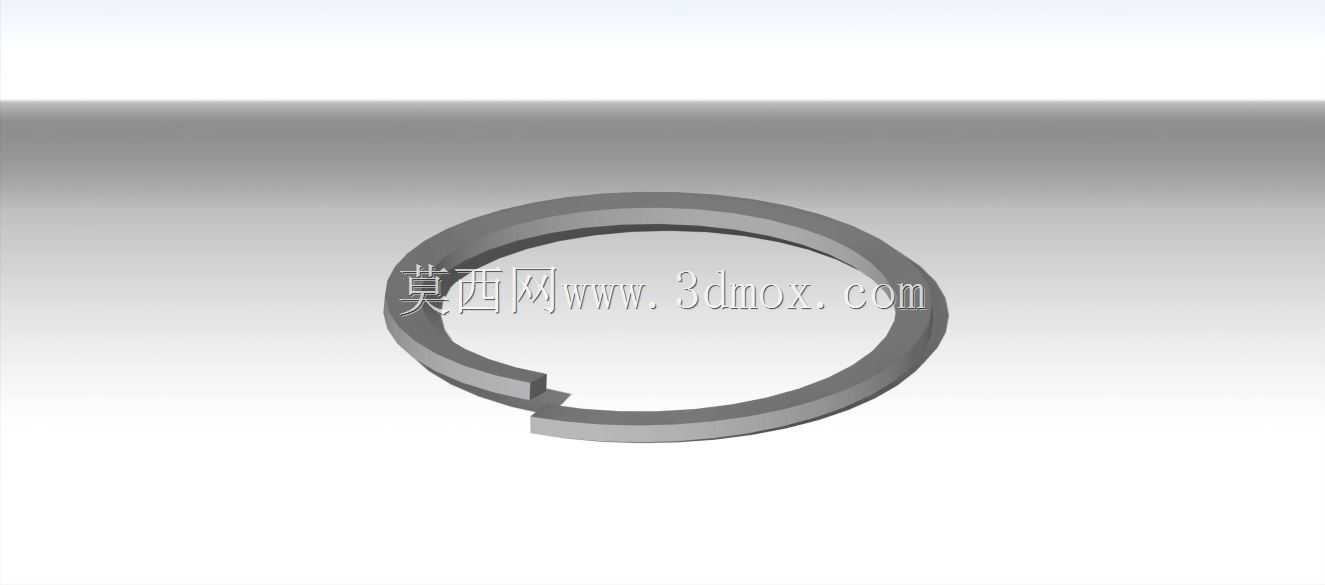

　　从结构上看，模型呈现出典型的开口弹性挡圈特征：主体为近似闭合的环形截面，环体一侧保留缺口，两端形成便于钳口夹持的受力位置。装配时利用材料弹性使开口微量张开或收缩，越过轴颈或进入孔腔，随后回弹落入预先加工的环形槽内。环体厚度、宽度和开口量需要与沟槽尺寸匹配：厚度过大无法落槽，厚度过小则轴向压紧不足；开口过大影响装夹与回弹，开口过小又难以越过装配台阶。

　　轴用挡圈与孔用挡圈在受力方向上存在明显差异。轴用件通常抱紧轴槽，突出环面限制套在轴上的零件向外移动；孔用件则张紧在壳体或内孔槽中，限制孔内零件向外侧脱出。设计时不能只看环形外径，还要关注自由状态尺寸、装入槽后的露出高度、缺口端部形状以及钳孔位置。露出高度决定被限位零件能够接触到的轴向支撑面，若支撑面过窄，轴承倒角或套筒圆角可能直接越过挡圈，造成限位失效。

　　该类零件的使用场景多受空间约束。在洗衣机、小型电机和家用电器传动机构中，端部往往没有足够空间布置端盖、锁紧螺母或大面积压板，挡圈可以在很薄的轴向宽度内完成定位；在泵阀和气动接头内部，环形槽加工方便，挡圈装配后不占用外部轮廓；在自动化设备和夹具维护中，开口结构也便于反复拆装，但重复拆装次数受材料屈服和表面损伤限制。

　　建模时应把环体截面、开口端部和槽位关系作为重点。环形主体不能只按平面圆环处理，实际挡圈截面带有矩形或近似矩形轮廓，边缘倒角、端部过渡和钳装位置都会影响应力分布。缺口两端在装拆时承受集中变形，若端部尖角过硬或截面突变，容易在反复张开时产生裂纹。用于三维校核时，应同时建立轴或孔的简化沟槽，让挡圈在装配体中检查与轴承内圈、外圈、套筒圆角、壳体台阶之间的干涉关系。

　　安装边界主要由沟槽直径、槽宽、槽底圆角和相邻零件倒角决定。轴槽需要保证挡圈落入后环面高于轴表面，孔槽则要保证环面向内突出足够高度；槽宽应略大于挡圈厚度，给装配和热变形留出余量，但间隙不能大到让挡圈在槽内明显晃动。相邻被限位零件的接触端面应避开大圆角，必要时通过套筒或垫圈把载荷传递到平整环面，避免局部点接触。

　　在工程选型中，还要考虑工作温度、腐蚀环境和载荷性质。普通传动箱内可采用常规弹簧钢挡圈，潮湿或洗涤设备附近则需关注表面防锈处理；高速旋转轴上的挡圈会受离心力影响，缺口处应有可靠槽位约束；冲击载荷较大的位置，不能把薄挡圈当作唯一轴向固定手段，通常需要与台阶、套筒、端盖或锁紧结构组合使用。三维模型若用于教学或结构评审，可进一步展示挡圈装入沟槽前后的变形状态、钳具作用点以及被限位零件的接触区域，从而把这个小零件在整机装配中的作用表达清楚。
