手持式红色注油加注器结构造型

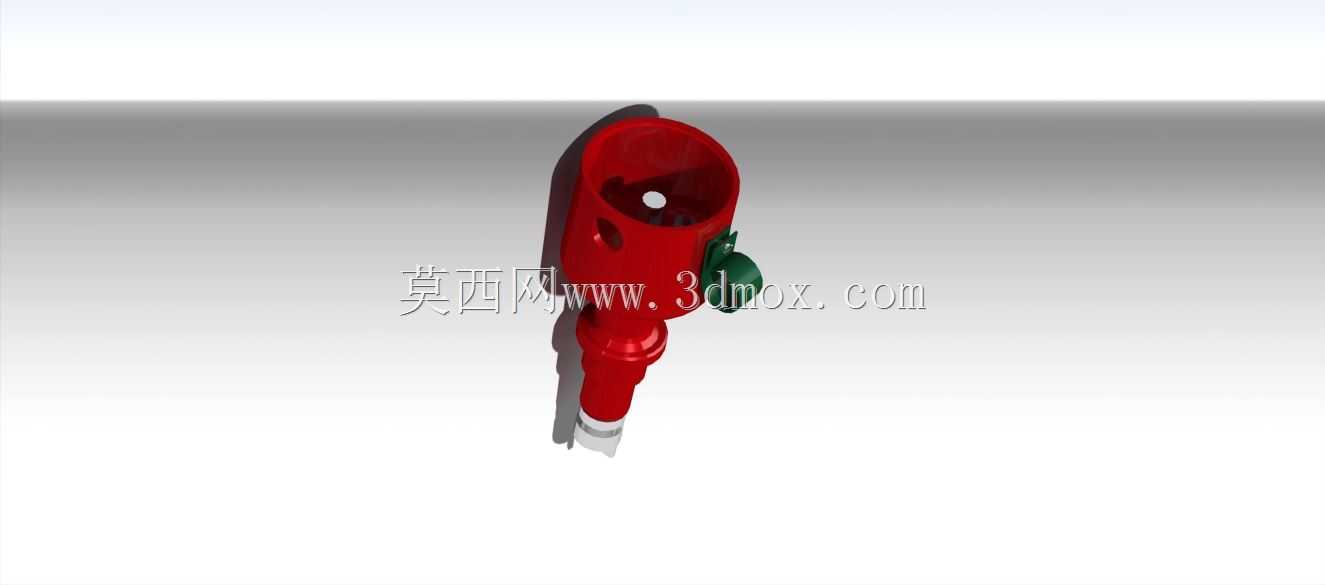

　　这套手持加注工具的三维结构围绕现场维修、装配线补脂和小型设备保养场景展开，主体采用醒目的红色立式握把造型，上部设置杯状储料腔，下部收窄为细长出液通道，侧面布置绿色控制阀件，整体重心沿握持轴线分布，单手抓取时手腕负担较小。在车间实际使用中，这类器具常出现在模具保养、轴承座补脂、车辆底盘维护以及小型液压机构注油环节，操作人员需要在设备旁快速完成定量加注，因此结构不能依赖复杂外接管路，也要避免加注头与周边紧固件发生干涉。

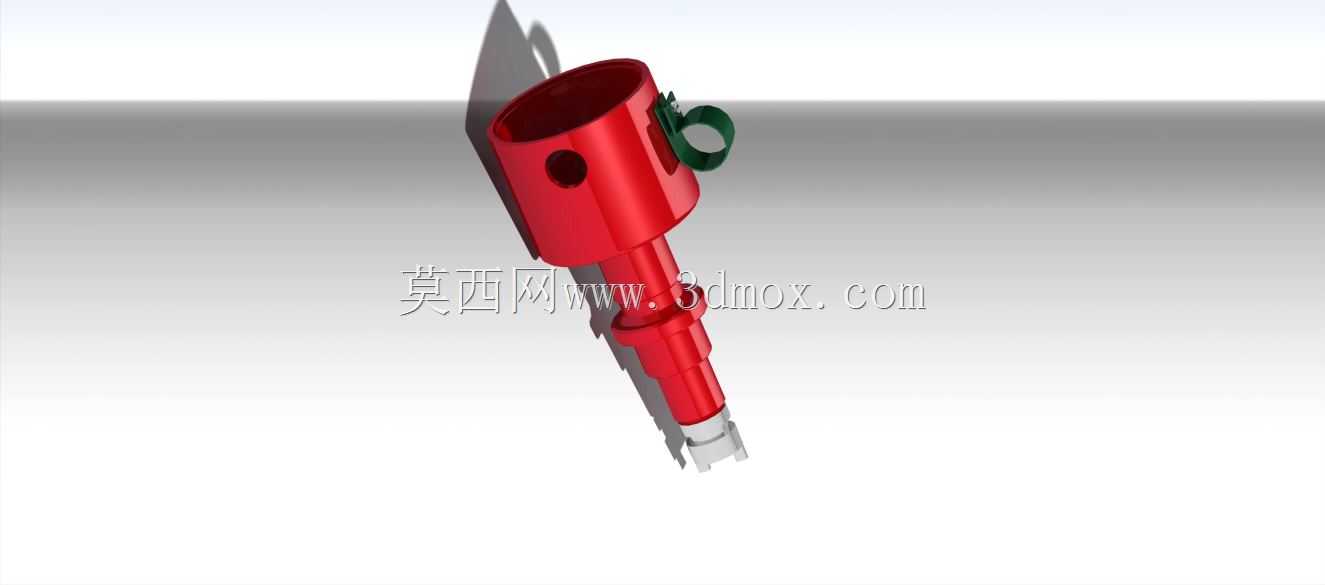

　　从外形边界看，模型上部为近似圆筒的容纳段，腔口敞开并带有加厚边缘，便于观察剩余介质并进行清洁；侧壁开设镂空区域，既能够减轻整机重量，也可作为握持时的防滑与排液结构。下部通道由粗到细逐步过渡，末端形成可对接针头、软管或尖嘴接头的输出段，这种锥形收缩有利于控制流向，并在狭小空间内对准油孔。侧置绿色旋钮位于拇指可触及的位置，操作时不必改变手型即可调节通断或释放压力，符合维修工位上频繁启停的动作习惯。

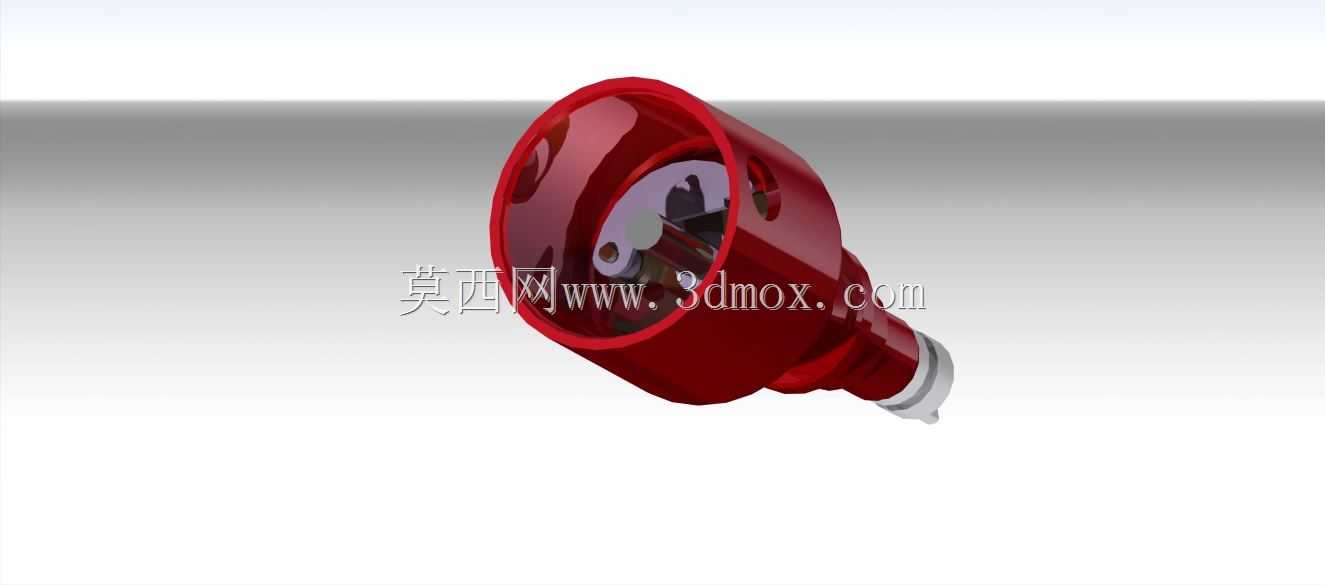

　　建模时需要重点处理储料腔、手柄和出液通道之间的连续过渡。上部腔体承受介质填充与手动施压，壁厚应保持均匀，避免在圆角根部出现突变；内腔与外腔若采用抽壳方式构建，应同步检查开口边缘、侧孔和底部汇合处的最小厚度。红色主体上的镂空不是单纯装饰，它会改变截面刚度，开孔周边需要保留足够肋边，防止按压储料筒时局部变形过大。侧面控制阀与主体连接位置应保留安装平面和密封配合面，若用于后续工程细化，可在该处增加密封圈槽、限位台阶以及螺纹接口。

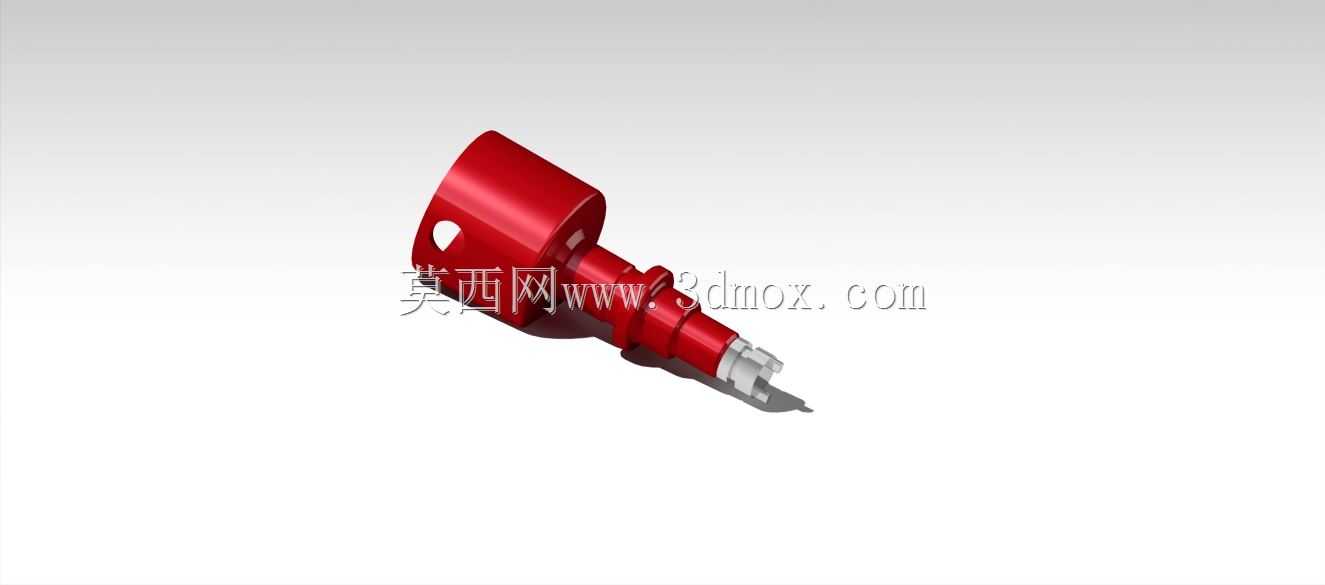

　　出液端是该类工具最容易与工件发生空间冲突的部位。细长端部适合伸入深孔、铰接点和狭窄装配缝隙，但在结构设计中不能无限制缩小直径，否则会降低耐压能力并增加堵塞后的清理难度。较合理的做法是在靠近主体的位置保留较粗过渡段，在末端再缩成标准接头尺寸，使强度、流量和可达性取得平衡。若配套软管使用，端部应设计防脱锥面或接头台阶；若直接接触注油点，则可替换为金属尖嘴，以提高耐磨性。

　　装配关系上，主体可拆分为储料筒、控制阀、端盖或推杆、出液嘴等若干子件。三维布局时应让内部介质通道尽量短而顺直，减少急转弯造成的阻力。储料腔底部向出口方向形成自然收拢角度，能够降低残液滞留，也便于在停用后排空。侧面控制阀的轴线不宜过度贴近主筒外壁，需要给手指操作和旋钮旋转留出空间；同时阀件外缘不能超出握持轮廓过多，否则在设备缝隙中推进时容易被管线或机架勾挂。

　　人机握持方面，竖直主体承担主要容纳功能，下部缩颈区域可作为第二握持点，在需要加压或稳定对准的时候，另一只手可顺势托住下段。表面若进行实际生产，可在红色筒身增加细微防滑纹或局部软胶包覆，但外形数模阶段应先确认手部包络空间，避免纹理、凸筋与侧阀位置重叠。上部敞口边缘需要考虑翻盖或活塞件的运动范围，若采用活塞压送结构，内腔直径一致性直接影响推杆阻力和密封寿命。

　　在维修现场，加注器往往要与油嘴、球头、轴承孔、导轨滑块等多种对象配合，因此末端接口的同轴度和更换便利性很关键。模型中细长出口与主筒体应保持同一基准，侧向控制阀则作为独立装配体处理，便于后期更换弹簧、钢珠或密封件。红色外壳与绿色阀件形成明显色彩区分，也能在工具台、设备底盘下方等光线较差的位置快速识别控制件。

　　检查数模时，应先确认上部腔体、侧阀安装位和下部出液通道三者交汇区域是否存在薄面或实体断裂；再沿出液方向建立剖面，观察内壁过渡是否顺畅。对于需要三维打印验证的方案，可将主体沿竖向放置，减少悬垂结构对内腔表面的影响；对于注塑生产方向，则需进一步评估拔模斜度、分模线和侧孔抽芯。整体结构并不追求复杂机构，而是通过紧凑立式布局、可控侧阀和细长输出端，把手持加注作业中的握持、对准、通断和补料几个动作集中在一个小尺寸工具上完成。
