M6外六角全螺纹紧固螺栓

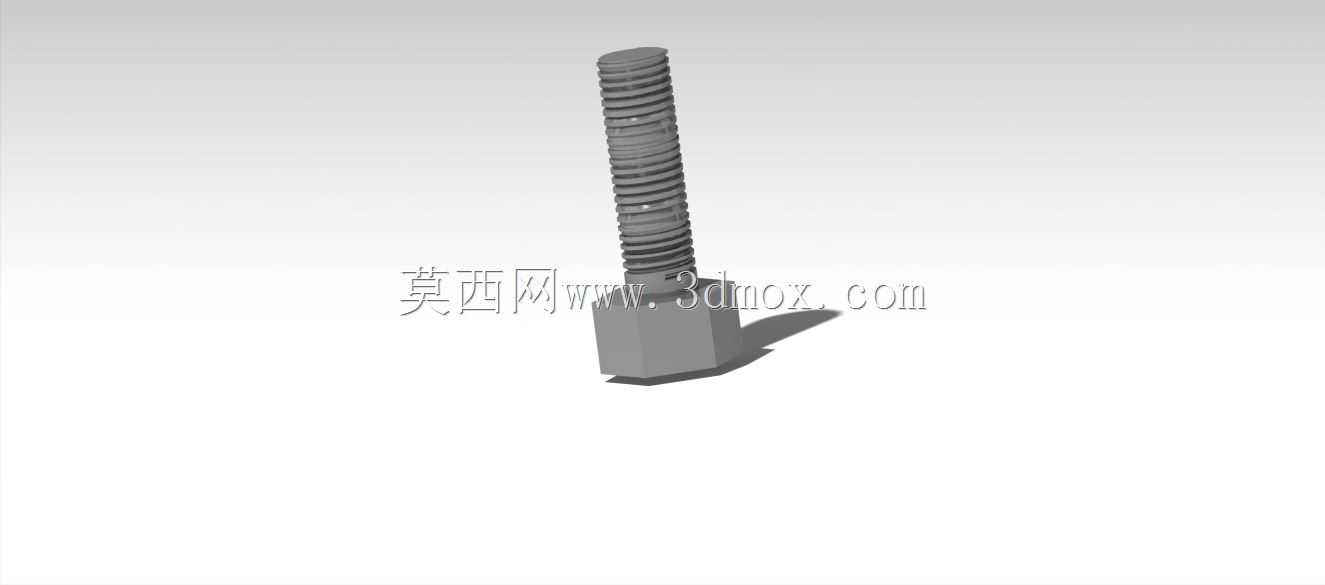

　　外六角螺栓是机械装配场景里使用频率最高的可拆紧固元件之一，这款M6规格六角螺丝的三维结构完整还原了真实紧固件的几何特征，可直接用于设备总装校核、工装夹具设计、五金件选型演示以及装配干涉检查工作。从结构细节来看，模型头部采用标准外六角棱柱造型，六方对边尺寸符合常规M6螺栓的通用规范，头部下端与螺杆衔接处做了自然过渡，螺杆部分全程加工连续外螺纹，牙型轮廓、螺距分布都按照普通公制粗牙螺纹的参数搭建，螺纹从螺杆靠近头部的位置一直延伸到螺杆末端，末端做了轻微的倒角收边，既方便装配时对准螺母螺纹孔，也能去除端部锐边避免刮伤操作人员或装配面。在实际工业应用里，这类六角螺丝的适配场景非常广泛：小型自动化设备的钣金机架拼接时，

　　它可以穿过预制的光孔配合平垫、弹垫与六角螺母锁紧铝型材或钢板支架；通讯终端、小型电子设备的塑胶外壳与内部金属安装板固定工位，M6螺栓的锁紧力足以承受日常搬运、设备运行产生的振动载荷，不会出现松脱；工装夹具的定位块、压条与底座连接，台钳、管钳这类手动工具的零部件铰接锁紧，甚至小型工作台的层板与支撑脚固定，都能见到同规格紧固件的身影。设计这款三维模型时，首先要保证螺纹部分的几何还原度：螺纹不能只做贴图示意，需要真实呈现螺旋牙型的起伏结构，这样在做装配模拟时，才能真实模拟螺杆拧入螺纹孔的啮合过程，检查螺纹旋合长度是否满足设计要求——一般钢制被连接件的螺纹旋合深度要达到1倍到1.5倍公称直径，铝合金等软质材料则要加深到1.5倍到2倍，模型完整的螺纹段可以让工程师直接测量有效旋合长度，判断锁紧可靠性。其次六角头部的尺寸精度直接关系到装配工具的适配性，六方的对边宽度、头部厚度都要和常用开口扳手、套筒扳手的工作尺寸匹配，模型里六方的六个棱边做了符合实际加工的微小圆角，还原冷镦成型螺栓头部的真实工艺特征，不会出现尖锐直角这种不符合量产零件的结构。安装边界方面，这款M6螺栓穿装时，被连接件的通孔直径建议预留6.4mm到6.6mm，既可以让螺杆顺利穿过，又不会因为孔间隙过大导致锁紧时零件错位；头部外侧要预留足够的扳手操作空间，六角头周边至少留出10mm以上的操作余量，保证套筒或开口扳手可以完全套入头部，不会和周边的凸起结构发生干涉；

　　螺栓锁紧后露出螺母的螺纹长度建议控制在2到3个牙距，既保证螺纹完全啮合承载，又不会因为伸出过长剐蹭其他运动部件。从受力特性来看，外六角头部的承压面积比沉头螺丝、圆头螺丝更大，锁紧时头部对被连接件表面的压强更低，不容易压伤钣金或塑胶工件表面，六个受力侧面可以承受更大的拧紧扭矩，适合需要一定预紧力的刚性连接工位。全螺纹的结构设计让这款螺栓可以适配不同总厚度的叠层连接件，不需要根据夹紧厚度专门选择螺杆光杆段的长度，只要螺杆总长度大于叠层总厚度加上螺母、垫片的厚度，就可以完成锁紧，通用性远大于半螺纹螺栓。在三维建模过程中，螺杆末端的倒角角度一般取45度，倒角深度约1个牙距，这个结构可以在自动锁螺丝设备的送料、对位工序里起到导向作用，

　　让螺杆快速对准螺纹孔，降低锁付卡料的概率。头部和螺杆衔接的位置没有做退刀槽，是冷镦一体成型螺栓的典型特征，整体结构没有应力集中的薄弱截面，抗拉强度可以满足常规4.8级、8.8级紧固件的性能要求。这类标准件三维模型存入设计库后，工程师在完成整机结构设计时可以直接调取调用，不需要重复绘制螺纹与六角头结构，大幅提升装配设计的效率，同时标准统一的紧固件模型也能避免不同设计人员绘制的标准件尺寸不统一，导致后续采购、装配环节出现 mismatch 的问题。在做运动机构仿真时，精准的螺栓模型还可以用来检查运动部件的行程范围内是否会和螺栓头部、伸出的螺杆末端发生碰撞，提前在设计阶段排除装配干涉隐患，减少后期样机整改的工作量。
