回形针式弹性夹持夹结构设计

　　该夹持件采用回形针式连续线材弯折构型，整体由一根等截面金属丝经多段圆弧过渡与直线段排布形成闭合弹性夹持回路，属于典型的小尺寸弹性夹持五金件。在日常办公场景中，这类构件可用于临时归集零散纸张、标识卡片、薄型文件袋；在轻工装配工位上，也常被用来临时固定线束端头、薄膜辅料、工艺卡片或轻薄样件，避免物料在流转过程中散落。其使用方式不依赖额外工具，手指捏住外侧长直段即可使内侧夹持口产生微量张开，松开后依靠线材自身弹性恢复夹紧力，操作路径短，适合高频、快速取放的作业节奏。

　　从结构受力角度看，构件的夹持能力主要来自连续弯曲线材形成的弹性变形。两端大圆弧承担主要回弹作用，长直段在受力时发生轻微张开，内侧短直段则与被夹物表面形成接触压力。设计时需要控制圆弧半径与直线段长度的比例：圆弧过小会造成局部应力集中，反复开合后容易在弯角处产生残余变形；圆弧过大则整体刚度不足，夹持口容易松脱。模型中将各弯折处处理为平滑过渡，避免尖锐转角，既符合线材折弯工艺，也有利于应力沿丝材连续分布。

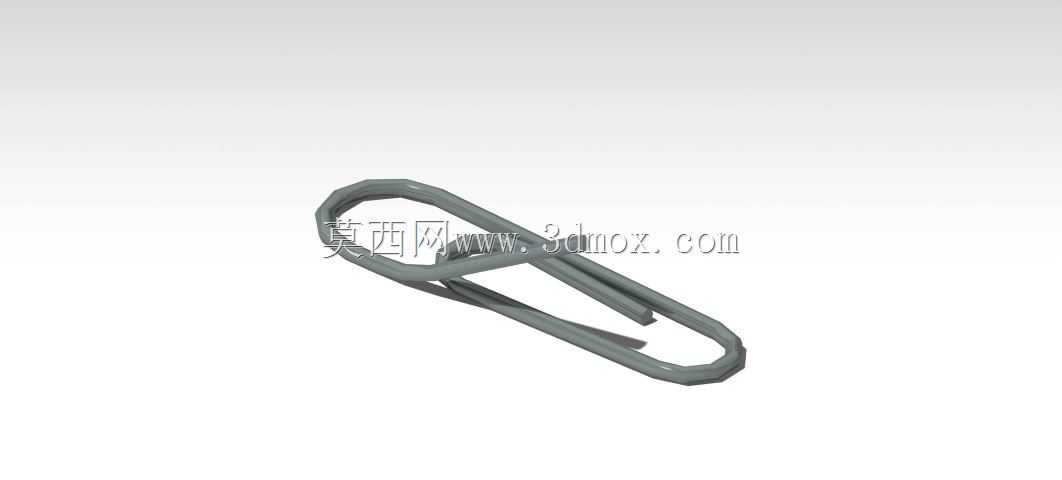

　　外形上，该夹体呈细长回环形态，外侧轮廓接近拉长的圆角矩形，内侧保留一段近似平行的压合边。被夹物进入夹持区后，主要受力面集中在两条相对的直边附近，接触形式为线接触向窄面接触过渡。对于纸张、塑料膜、标签纸等低硬度薄件，这种接触方式能够在较小正压力下提供足够摩擦力，同时不容易在表面留下明显压痕。若用于较厚叠层材料，则需要增大线材直径或调整开口预紧量，否则夹持行程会超过弹性舒适区，导致永久张开。

　　安装边界方面，该类零件通常不需要固定安装孔位，也不与设备主体形成刚性连接，多作为独立手持夹具或随工件配套的辅助固定件使用。在自动化分拣或包装线中，如果需要由振动盘供料，应重点控制其外轮廓长宽比和弯角高度，使零件在盘内能够以稳定姿态进入轨道；其扁平侧贴轨、弯弧端朝前的姿态更利于连续送料。若用于人工工位收纳，则可配合磁性挂条、分格盒或插孔板放置，利用其细长环体进行悬挂或批量插放。

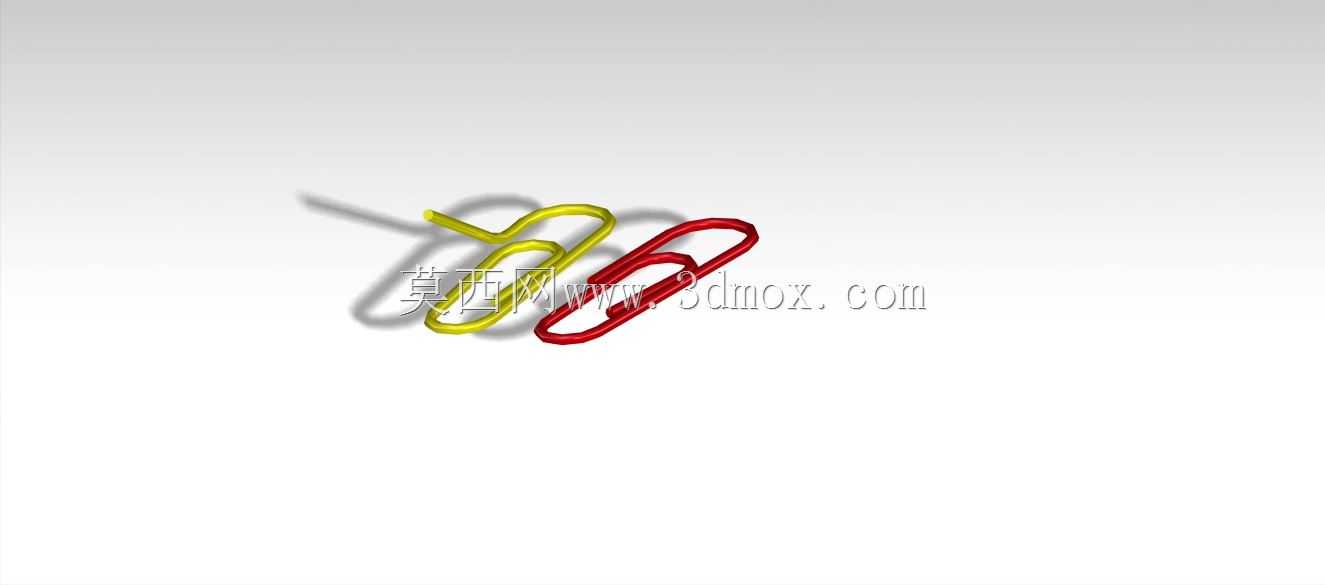

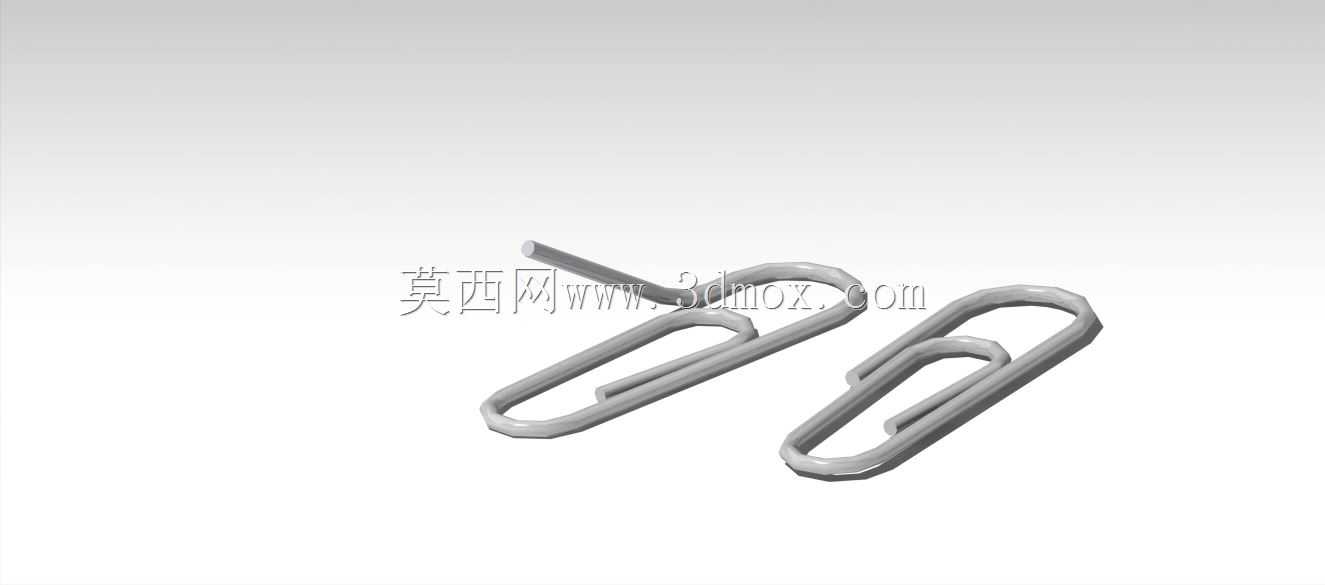

　　建模过程中，丝材中心线的连续性是关键。先依据夹持口开度、回弹行程和外形总长确定中心线路径，再沿路径扫描生成等直径实体；各圆弧段之间应保持相切，避免扫描体在转折处出现自交或局部褶皱。外侧大环决定零件的整体包络，内侧小环决定压合位置，两段线体在末端通过弯弧衔接，形成类似回形针的双层回路。对于需要进行工程校核的场景，可在圆弧内侧设置应力观测区域，评估反复开合后的最大等效应力是否落在材料弹性范围内。

　　材料选择上，普通办公用途可采用镀锌钢丝或不锈钢丝，前者成本较低，后者耐锈蚀能力更好；若用于潮湿环境或需要长期保持夹紧力，不锈钢线材更合适。表面处理以光滑、无毛刺为基本要求，切断端应做圆滑收头，防止勾挂纸张或划伤操作人员。夹体表面不需要复杂装配特征，尺寸控制重点在于线材直径、弯弧半径、开口间隙和两长直边的平行度。

　　在实际结构设计中，这类弹性夹看似简单，但尺寸敏感性较强。夹持口初始间隙过小，薄纸插入困难；间隙过大，则夹紧力不足。弯弧段的回弹特性与材料弹性模量、丝径、曲率半径直接相关，调整任一参数都会改变手感。通过三维模型可以直观检查线体之间的最小间距、开合过程中的干涉情况以及夹持状态下的接触位置，为后续折弯工装设计、样件试制和批量生产提供清晰的结构依据。
