Badotherm BDT18A径向耐震压力表结构

　　在石化管线、液压动力站、锅炉辅机系统这类长期存在介质脉动、环境振动的工况里，压力检测仪表的壳体密封性能、抗冲击能力直接决定了运维周期与测量可靠性，这款BDT18系列压力表的结构设计，正是针对这类恶劣工况的使用需求做了针对性优化。从结构设计逻辑来看，该系列压力表覆盖50mm、63mm、80mm、100mm、160mm五种表盘直径规格，不同直径规格对应不同的安装空间与视读距离需求：小直径50mm、63mm规格多用于紧凑型液压阀组、小型气动控制盘这类安装空间局促的位置，操作人员近距离即可读取压力数值；80mm规格适配常规工业设备的操作面板，兼顾视读清晰度与安装空间占用；100mm、160mm大直径规格则多用于厂区工艺管线、

　　大型动力机组的现场测点，满足中远距离的压力数值读取需求，部分大直径规格还可扩展充油耐震、过压保护、电接点输出等可选功能，适配不同的监测与控制需求。该系列压力表采用径向侧出的接头结构，其中100mm与160mm直径规格配置焊接式安装接头，区别于常规螺纹旋合的接头结构，焊接接头在完成管线对接后可彻底消除螺纹配合间隙带来的泄漏风险，尤其适用于高压、强腐蚀、存在持续振动的工况，避免长期运行后螺纹松动、密封垫老化导致的介质渗漏问题。壳体部分采用无缝拉伸不锈钢管加工成型，区别于卷板焊接成型的表壳，无缝拉伸结构不存在纵向焊缝，在填充阻尼油的工序中可彻底杜绝焊缝位置的渗漏隐患，同时整体壳体的结构强度更高，在受到外力磕碰、环境温度大幅变化时，

　　壳体不会出现焊缝开裂、形变的问题。从安装边界来看，建模时需要重点关注几个核心尺寸的匹配：首先是径向接头的伸出长度与接头规格，不同直径规格的接头伸出长度存在差异，在面板安装、管线侧装时需要预留足够的接头操作空间，避免接头与周边结构件产生干涉；其次是表壳的轴向厚度，不同直径规格的表壳厚度随直径增大而增加，在嵌入式面板安装时，需要根据表壳厚度预留对应的面板开孔深度，同时表壳背部的泄压结构位置需要预留足够的安全间隙，避免异常过压时泄压通道被周边部件遮挡；最后是表盘的视读方向，径向安装结构的压力表表盘轴线与接头轴线垂直，建模装配时需要确认表盘朝向与操作人员的视读方向匹配，避免出现表盘倒置、侧转导致的读数困难。从实际使用场景的适配性来看，

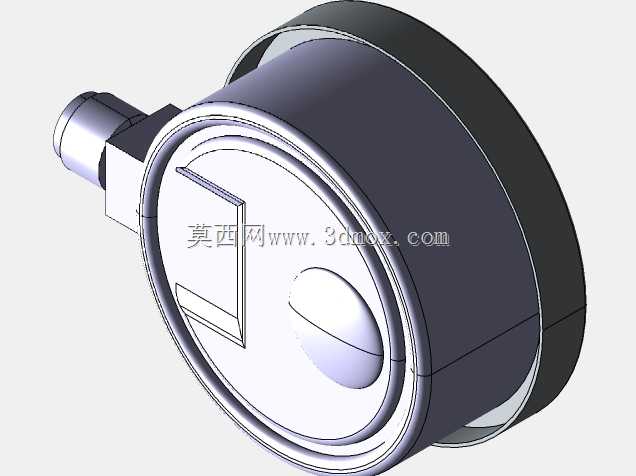

　　无缝不锈钢壳体的抗腐蚀能力可适配户外露天安装、化工车间腐蚀性气体环境等场景，无需额外加装防护壳即可长期稳定运行；焊接接头的结构可适配高压液压系统、蒸汽管线这类对密封可靠性要求极高的工况，减少日常运维中接头密封点的检查频次；可选的充油耐震结构可填充阻尼硅油，对内部机芯起到缓冲作用，在存在持续振动的泵组出口、压缩机管线位置，可避免指针抖动、机芯磨损的问题，大幅延长仪表的使用寿命。建模过程中对表壳的圆角过渡、接头与表壳的焊接衔接位置、表盘正面的零点调整结构都做了还原，这些细节结构直接影响后续装配干涉检查、安装面板开孔尺寸的确定，尤其是表壳与接头衔接位置的焊接凸台结构，在做管线布局时需要预留对应的焊接操作空间，避免安装时接头无法顺利对位焊接。
