加长杆型振动液位开关工业结构设计

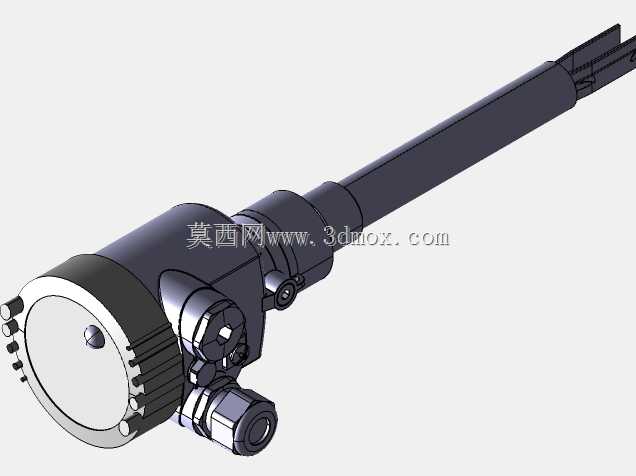

　　在化工、食品制药、油气储运等涉及液态介质存储与输送的工业场景中，液位超限触发的溢罐、干烧、泵组空转等故障一直是现场运维的核心风险点，这款加长探杆结构的振动液位开关，正是针对深罐、高位槽、地下储池这类常规液位开关安装后探测深度不足的工况开发的点位检测元件。从现场安装适配性来看，这款产品的探杆最大延伸长度可达6m，建模阶段就充分考虑了不同安装高度的罐体适配需求，探杆段采用等直径圆杆结构，外表面做光滑过渡处理，避免介质挂壁残留影响检测精度，尤其是在带有粘稠介质、含少量固体颗粒的液体工况下，光滑探杆能减少介质粘附带来的误触发概率。表头部分采用隔爆型圆形壳体设计，壳体侧面预留两个电气接口，分别用于电源进线与信号输出，接口采用标准螺纹连接形式，

　　现场布线时可直接匹配常规防爆穿线软管，无需额外定制转接头；表头与探杆的连接部位做了加强筋过渡处理，避免长探杆在介质流动冲击下产生连接部位应力集中，建模时特意将该部位的圆角半径做了加大处理，既减少铸造环节的应力缺陷，也能降低现场安装时的磕碰损伤概率。从功能实现逻辑来看，这款液位开关依靠探杆端部的振动元件谐振特性变化判断液位状态，当探杆接触液体时，振动频率会发生固定阈值的衰减，内部电路随即输出开关量信号，可直接接入PLC控制系统或者现场声光报警回路，无需额外配置信号转换模块。材质选型上，接触介质部分可适配316L不锈钢、ECTFE喷涂、PFA喷涂、哈氏合金、搪瓷等多种材质，能覆盖从常规水基介质到强腐蚀酸碱、卫生级食品介质的不同需求；

　　过程连接部分支持螺纹连接、法兰连接两种主流形式，其中卫生级连接配件可满足制药、食品行业的CIP/SIP清洗要求，不会在连接缝隙残留介质造成污染。性能参数边界上，这款产品的工作环境温度覆盖-50℃到+250℃区间，过程压力耐受范围从-100kPa负压到6400kPa高压，可适配高压反应釜、真空储罐、高温导热油槽等特殊工况，建模时对承压壳体的壁厚做了等强度校核，壳体壁厚均匀过渡，避免局部壁厚不足导致的承压失效风险。在安装边界设计上，表头的径向尺寸控制在合理范围，安装时只需在罐体顶部预留对应尺寸的安装孔，拧紧连接部件后即可完成机械固定，探杆部分无需额外支撑，6m长度范围内的探杆自身挠度经过校核，在介质正常流速冲击下不会产生触碰罐壁的情况，

　　避免误报。现场布线时，电气接口的朝向可根据穿线管走向调整，表头的显示端盖可旋转调整朝向，方便运维人员在巡检时直接观察设备状态指示灯。从结构细节来看，表头端盖采用多螺栓紧固形式，密封面内置O型圈，满足户外安装的防护等级要求，即使在露天罐区安装也能避免雨水、粉尘侵入内部电路；探杆与表头的连接部位采用密封焊接工艺，建模时将焊缝位置做了内凹处理，焊接完成后可打磨平整，不会出现凸起的焊瘤残留，既美观也能避免介质在焊缝位置挂留。针对不同的介质特性，这款产品的振动探头部分做了不同的阻尼匹配设计，比如针对低粘度的水、油类介质，探头振动灵敏度设置较高，可快速响应液位变化；针对高粘度的糖浆、树脂类介质，灵敏度阈值做了对应调整，避免介质粘附探头导致的信号误判。在三维建模过程中，所有配合面的公差都按照工业仪表的常规装配公差设置，比如电气接口的螺纹公差采用6H/6g配合，法兰连接面的平面度公差满足对应压力等级的密封要求，探杆的直线度公差控制在每米1mm以内，确保长探杆安装后不会出现偏斜。这款产品的整体结构没有多余的冗余设计，所有外部结构都服务于安装、防护、检测的核心功能，没有为了外观增加不必要的装饰性结构，完全符合工业设备的实用化设计逻辑，不管是用于新项目的仪表选型，还是作为现有液位检测系统的备件替换，都能快速适配现场工况，减少现场改造的工作量。
