BDT13不锈钢隔膜差压计结构设计

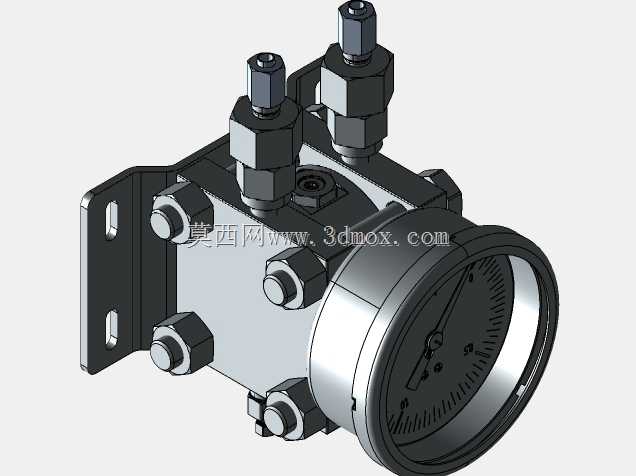

　　在化工流体输送、暖通空调管网、工业制程管路的压力参数监测场景中，差压检测是判断管路堵塞、过滤器阻力、液位高度、介质流速的核心手段，常规波登管压力表仅能耐受单路静压，面对双侧带压的管路工况，很容易因单侧过载造成机芯损坏，隔膜式差压计正是为这类高静压双侧取压场景开发的检测元件。这款BDT13系列隔膜差压计的建模过程，完全参照工业现场实际安装的仪表结构还原，没有做简化省略，从取压接头的螺纹规格到安装支架的安装孔位，都对应实际选型样本的尺寸参数做了1:1复刻。从结构设计逻辑来看，该仪表采用侧装式安装支架，支架上开设两个长圆形安装孔，适配现场安装时的孔位偏差调整，不需要在安装面板上重新扩孔，降低现场施工的调整成本；取压端设置两个外螺纹接头，

　　分别对应高压侧和低压侧的管路连接，接头采用六角结构，方便现场用扳手拧紧，不会出现拧转时打滑的问题。仪表的测量主体采用不锈钢壳体，内部设置隔离隔膜将两侧取压腔完全分隔，避免被测介质直接进入机芯齿轮结构，对于带轻微杂质、粘度偏高的介质也能稳定测量，不会出现机芯卡滞的问题；显示端采用圆形指针表盘，直径覆盖100mm和160mm两种常用规格，表盘刻度清晰，指针偏转角度与差压值线性对应，现场人员不需要外接电源就能直接读取差压数值，在断电、防爆要求高的厂区场景下也能正常使用。在建模细节处理上，壳体的连接螺栓全部做了实体还原，螺栓的六角头、螺纹段的尺寸都符合常规紧固件的标准规格，后期如果要做装配仿真、干涉检查，

　　可以直接调用模型里的紧固件做装配验证，不需要重新绘制标准件；表盘的刻度线、指针的配重结构也做了还原，能直观展示仪表的读数原理，对于刚接触工业仪表选型的设计人员来说，可以通过模型快速理解隔膜差压计的内部结构组成。从安装边界来看，该仪表的整体安装尺寸紧凑，取压接头的中心距、支架的安装孔距都符合行业通用的安装规范，可以直接替换同规格的其他品牌差压计，不需要改动原有管路的取压口位置和安装支架；仪表的静压差耐受能力强，当双侧管路同时出现高压波动时，隔膜会将压力均匀传递，不会因为单侧压力突增造成机芯变形，适合用在静压波动大的工业管路场景，比如循环水供回水压差监测、压缩空气过滤器前后压差检测、反应釜釜体与出料管路的差压监测等场景。

　　不同于普通压力表的单腔结构，这款差压计的隔膜腔做了加厚处理，壳体的壁厚满足常规工业管路的耐压要求，不会因为长期受压出现壳体变形；取压接头与壳体的连接采用密封面结构，配合密封垫可以实现高压下的无泄漏连接，避免被测介质泄漏造成的测量误差和安全隐患。在三维建模的过程中，特意将各个零件做了独立的实体拆分，包括安装支架、取压接头、壳体螺栓、隔膜腔体、表盘外圈、指针、表盘刻度板都可以单独拆分编辑，设计人员如果需要做二次开发，比如改型成带远传输出的差压变送器，只需要在原有壳体结构上增加信号输出模块的安装位，不需要重新绘制整个仪表的主体结构，能大幅缩短改型设计的建模周期。对于管路设计人员来说，在做三维管路布线的时候，可以直接调用这个模型放入装配体，核对取压口的位置、安装操作的预留空间，避免后期现场安装时出现扳手操作空间不足、仪表与周边管路碰撞的问题；模型的外形轮廓完全按照实际产品的尺寸绘制，不会出现模型尺寸偏小导致现场安装干涉的问题。
