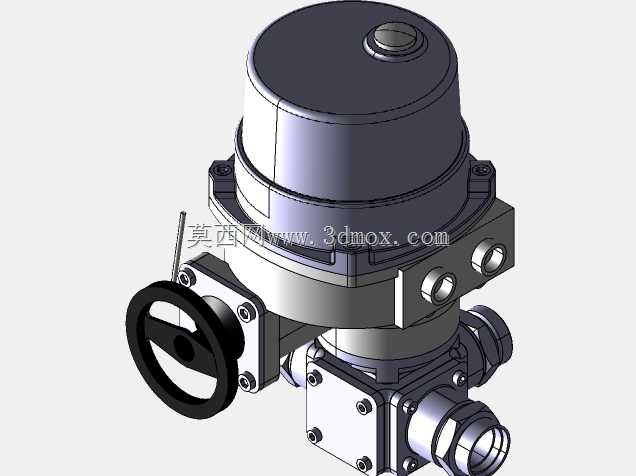

三通DN50球阀配60Nm电动执行机构带接头

　　在化工流体输送、暖通空调水系统、中小型工艺管路切换的现场，这类带电动执行机构的三通球阀一直是管路分流、合流工况里的核心控制部件，很多做管路改造、设备配套的结构工程师在选型建模时，往往需要把执行机构、阀体、连接接头的整体安装边界全部核对清楚，避免现场安装时出现和周边管线、支架碰撞的问题。这款三通球阀公称通径为DN50，压力等级覆盖PN16/PN16，采用螺纹连接方式，适配的管路口径为2英寸，执行机构输出扭矩为60Nm，足够在额定压差下带动阀芯完成换向动作，不会出现卡涩、关不到位的情况。从结构设计来看，执行机构部分采用隔爆型壳体设计，防护等级达到IP67，能够满足有防爆要求的工业现场使用，符合对应的防爆等级要求，电缆接口采用M20x1.

　　5的标准规格，现场布线时可以直接匹配常规的防爆格兰头，不需要额外做转接处理。执行机构侧部配置了手轮操作结构，当现场出现断电、控制信号故障的情况时，操作人员可以直接通过手轮切换阀芯位置，完成应急的通断或者换向操作，避免管路介质失控引发生产事故。执行机构内部配置了扭矩开关，除了特定型号区间外都能实现过载保护，当阀芯卡涩、扭矩超过设定阈值时会自动切断电机供电，避免电机烧损或者阀杆扭断，同时设置了电机热态停止的2组限位开关，能够精准控制阀芯的转动角度，操作角度控制在90°±5°的范围内，保证三通位的流通孔完全对齐，不会出现节流、介质冲蚀密封面的问题。阀体和执行机构的连接采用标准的支架连接尺寸，阀杆和执行器输出轴通过键连接传递扭矩，

　　同轴度公差控制在合理范围内，避免长期动作出现阀杆偏磨、外漏的隐患。配套的3个XVR NW 32 HL汉莎挠性接头，主要作用是补偿管路安装时的同轴度误差，同时吸收管路运行时产生的振动，避免振动直接传递到执行机构上，影响内部电子元件的使用寿命，挠性接头的密封结构采用端面密封加径向密封的组合形式，在额定压力下不会出现介质渗漏的情况。做三维建模的时候，需要重点核对几个安装边界：首先是执行机构顶部到阀体底部的总高度，现场安装时要预留足够的上部操作空间，保证手轮操作时不会被上方的管线、桥架遮挡；其次是侧方手轮的外伸尺寸，布置周边支架的时候要留出操作空间，不能让手轮和支架贴死；还有三个连接口的端面位置、螺纹规格，

　　对接管路的时候要提前算好直管段长度，避免强行对口给接头和阀体带来额外的安装应力。在实际工况应用中，这类阀门常用来做两种介质的合流，或者一路介质的两路分流，比如在换热机组里用来切换冷热水路，在小型化工配料系统里用来切换不同介质的流向，相比两通阀组的方案，单台三通球阀加电动执行机构的方案占用空间更小，控制点更少，后期维护的工作量也更低。建模的时候还要注意执行机构上两个接线口的朝向，现场布线时通常会把电缆接口朝下或者朝侧面，避免雨水顺着电缆流进接线腔，所以在做整体装配的时候，可以根据实际安装场景调整执行机构的周向角度，只要保证和阀杆的连接键槽对齐即可，不会影响阀门的正常动作。密封面的设计上，三通球阀的阀芯采用L型或者T型流道，根据实际工况选择对应的流道形式，密封副采用软密封材质，能够达到零泄漏的等级，适合输送水、轻度腐蚀性流体、油气等介质，不适合输送含有大量硬质颗粒的介质，避免颗粒划伤密封面导致内漏。执行机构的供电支持24V DC/AC以及230V AC两种常见的工业供电规格，能够适配不同厂区的控制电源配置，不需要额外加装电源转换模块，降低配套成本。
