差压仪表配套BDTM932三阀组结构设计

　　在工业过程测量与控制的现场管路布设场景中，差压式流量、液位测量回路的可靠运行，始终离不开阀组部件的合理选型与结构适配，BDTM932型三阀组正是针对差压仪表的现场安装、运维需求开发的专用阀件。从现场应用的实际工况来看，这类阀件通常直接安装在差压变送器的取压接口端，承担着取压通路隔离、腔室放气排污、仪表校准切换、在线测试通路切换的核心作用，是差压测量回路中不可或缺的关键辅件，广泛应用在石油化工、电力冶金、水处理等行业的压力、流量、液位测量管路中。

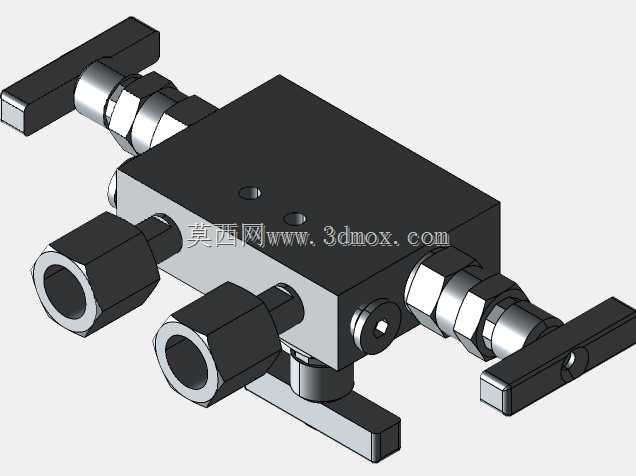

　　从结构设计的逻辑来看，该三阀组采用一体化锻造的方体阀身结构，摒弃了传统分体式阀组拼接带来的潜在泄漏点，阀身整体采用标准不锈钢材质作为基础基材，可根据现场腐蚀工况需求适配哈氏合金、蒙乃尔等特殊合金材质，满足不同腐蚀介质、高低温工况下的使用要求。阀身的三个通路分别对应高压取压侧、低压取压侧与平衡通路，每个通路配置独立的旋拧式手柄阀杆，阀杆与阀身的密封部位采用多级硬密封加填料密封的组合结构，可在反复开关操作后仍保持可靠的密封性能，避免现场取压管路出现泄漏导致的测量失准问题。

　　在接口设计层面，该阀组的歧管顶部预留了带旋转螺母的仪表连接接口，可直接适配差压变送器的标准安装接口，旋转螺母的设计允许安装时调整阀组与仪表的相对角度，无需强行扭转管路即可完成对接，大幅降低现场安装的对位难度，避免安装过程中因应力集中导致的接口密封失效。阀身两侧的取压接口采用卡套式连接结构，可直接适配现场的仪表引压管路，接口的同轴度公差控制在较高精度范围内，保证管路插入后卡套咬合均匀，长期运行下不会出现松动渗漏。

　　阀组内部的阀芯采用可旋转的锥形尖端结构，这种设计的核心考量是在阀杆旋紧关闭的过程中，锥形尖端可自动对中阀座密封面，避免传统平阀芯因加工偏差或长期磨损出现的密封面错位问题，保证每次关断都能实现通路的可靠截止，同时锥形结构的节流特性也可在小开度调整时实现更平稳的压力变化，避免在校准操作时压力骤变对差压仪表的测量膜片造成冲击损伤。每个阀杆的手柄采用扁平式加长设计，操作时无需额外工具即可手动完成开关动作，手柄的旋转角度与阀杆行程做了匹配设计，操作人员可通过手柄的朝向直观判断每个阀门的开关状态，减少现场误操作的概率。

　　从安装边界的尺寸控制来看，该三阀组的整体结构非常紧凑，阀身主体的方体结构在安装时不会与周边的管路支架、保温层产生干涉，三个手柄的操作空间预留合理，即使在密集排布的仪表架上，也能顺利完成单个阀门的操作，无需拆卸周边部件。阀身顶部预留的两个安装定位孔，可配合螺栓将阀组直接固定在仪表安装支架上，分担仪表接口的承重，避免长期运行中管路重量拉扯导致的仪表接口变形。在实际运维场景中，该三阀组的平衡阀设计可在仪表校准、零点调整时，将差压仪表的高低压腔连通，平衡两侧腔室压力，避免单侧受压损坏仪表敏感元件，两侧的取压阀则可在仪表拆卸维护时可靠关断工艺管路，无需停止整个工艺回路的运行即可完成仪表的更换与校准工作，大幅降低现场运维的停机成本。

　　在结构细节的处理上，阀身所有的流道转角都做了圆弧过渡处理，减少介质在流道内的滞留死区，避免测量高粘度、含颗粒介质时出现介质沉积堵塞通路的问题，同时流道的内壁粗糙度控制在较低水平，减少介质流动时的压力损失，保证压力传递的准确性。阀杆的外露部位做了防尘密封处理，可在户外多尘、多雨的工况下阻挡外界杂质进入阀杆密封部位，延长填料的使用寿命，减少日常维护的频次。
