径向型双金属温度计BDTB18-A结构设计

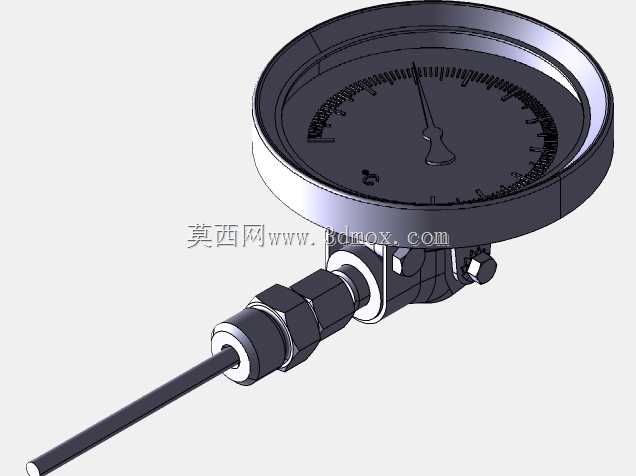

　　在化工、石油炼化、食品加工这类生产场景中，工艺管线与反应设备的介质温度实时监测是保障生产稳定、规避安全风险的核心环节，接触式测温仪表的选型直接决定了测温数据的可靠性与长期运行稳定性，双金属温度计凭借无需外接电源、抗振性能优异、读数直观的特点，成为现场就地温度指示的主流选型。这款BDTB18系列双金属温度计的设计，首先围绕腐蚀环境适配做了结构考量，表盘外壳采用一体卷边密封结构，配合表蒙的压合密封设计，能够阻挡生产现场的飞溅水汽、腐蚀性粉尘进入表盘内部，避免刻度盘锈蚀、指针卡滞问题，适配户外露天安装、存在轻度腐蚀氛围的生产工位。从结构组成来看，该款温度计分为感温探杆、连接调节组件、表盘指示机构三个核心部分，感温探杆为细长金属杆结构，

　　内部叠压两层热膨胀系数差异较大的金属片作为感温元件，当探杆插入被测介质时，感温元件因温度变化产生弯曲形变，通过芯轴传动机构带动表盘指针偏转，直接对应刻度盘上的温度数值，无需额外供电即可完成温度指示，避免了供电线路故障带来的监测失效问题。连接部位采用可调式外螺纹连接结构，这一设计主要解决现场安装时的插入深度适配问题，不同管径的工艺管线、不同深度的反应釜测温口，对探杆插入深度的要求存在差异，可调配件能够在安装时灵活调整探杆伸入介质的长度，保证感温段完全处于被测介质流场中，避免因插入深度不足导致的测温误差，同时螺纹连接的密封面可配合密封垫片实现压力密封，适配带压管线的安装要求。表盘部分采用大直径圆形刻度盘设计，刻度线沿圆周均匀排布，

　　指针采用轻量化金属结构，传动间隙控制在极小范围内，减少温度波动时的指针摆动幅度，方便现场巡检人员在一定距离外快速读取温度数值，表壳侧面的固定螺栓用于表盘角度调整，安装完成后可根据巡检人员的观察视角转动表盘方向，提升读数便利性。从安装边界来看，该系列温度计提供63、80、100、160毫米多种表盘直径规格，可根据安装空间大小、观测距离选择对应型号，探杆长度可根据实际测温需求选配，安装时需注意探杆应迎着介质流动方向插入，避免在管线死角、介质流动停滞区域安装，保证感温元件能够充分接触被测介质，获取准确的温度数据。在实际应用中，这类双金属温度计常被安装在换热设备进出口、反应釜侧壁、工艺管线弯头处，用于就地显示介质温度，

　　无需配套二次显示仪表即可完成读数，大幅降低了现场测温点的布设成本，同时其全机械结构的设计，相比电子类测温仪表具备更强的抗电磁干扰能力，在存在强电磁干扰的工业现场也能稳定工作。设计过程中针对探杆与表壳的连接部位做了加强处理，避免安装时探杆受力弯折，同时传动机构采用耐磨金属材质，减少长期温度循环变化带来的机械磨损，延长仪表的使用寿命，刻度盘的刻度标注采用耐腐蚀油墨印刷，避免长期使用后刻度模糊不清的问题。
