带三角安装法兰的直角弯通金属接头

　　这类带三角安装法兰的直角弯通金属接头，在中小型气动回路、低压流体输送管线、小型设备内部气路排布场景中应用十分广泛，尤其常见于桌面级自动化实验台、小型包装设备的气路分支位置，用来完成管路90度转向的同时，直接通过法兰面完成接头本体的固定，不需要额外配置管夹或者安装支架，能大幅压缩管线排布占用的设备内部空间。从实际使用场景来看，这类接头通常适配外径6到12毫米的软性气管或者硬质尼龙管，工作压力覆盖0到0.8兆帕的常规气动系统区间，部分采用不锈钢材质的同结构接头也可用于低压冷却液回路的转向连接，安装后不会因为设备运行产生的持续振动出现接头移位、管路拉扯漏气的问题。

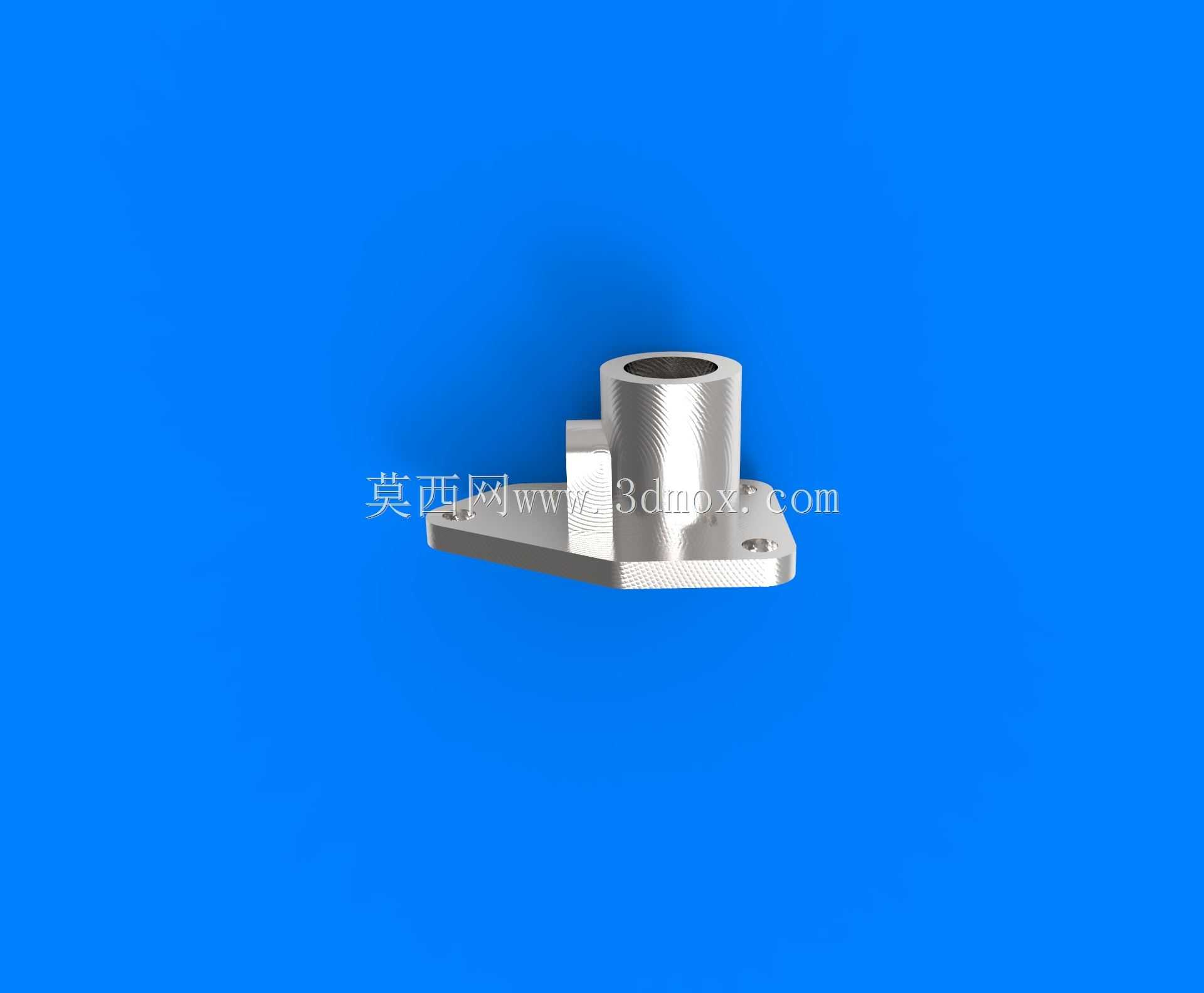

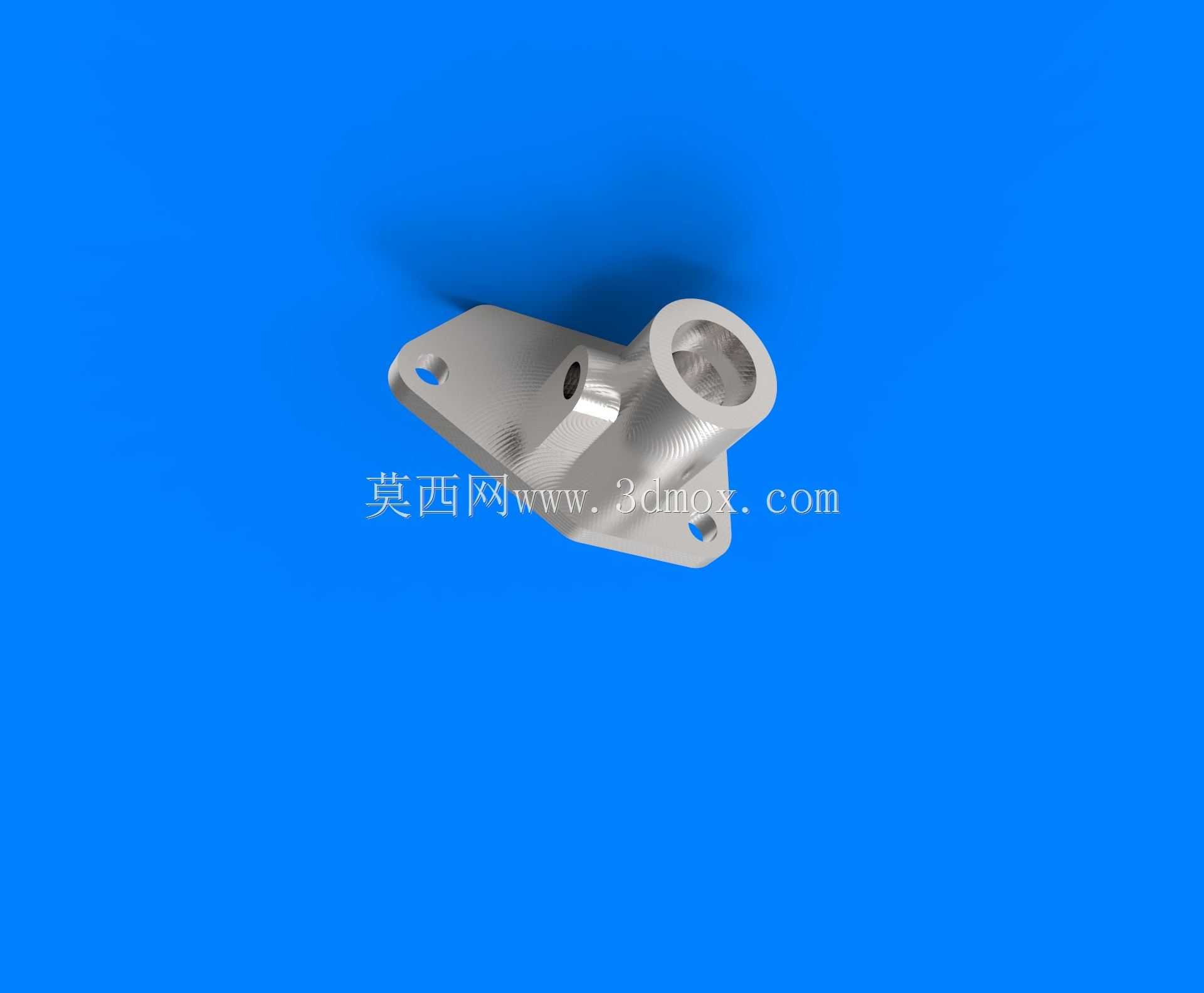

　　从结构设计逻辑来看，接头主体分为两个垂直贯通的流道部分，竖直方向的流道为直通式圆柱内腔，内壁做了Ra1.6以下的光洁度处理，减少流体通过时的阻力损失，水平方向的流道端部做了15度的导入倒角，方便管路插入时不会割伤密封圈或者管体外壁。底部的三角安装法兰和接头主体为一体化加工成型，三个安装孔呈等边三角形排布，孔位做了沉头设计，使用M3或者M4的内六角螺钉即可完成固定，沉头结构能保证螺钉安装后端面不突出法兰平面，不会和周边排布的其他管线产生干涉。法兰和主体衔接的位置做了R2的过渡圆角，避免直角衔接处出现应力集中，在设备长期振动工况下不会出现法兰根部断裂的问题。

　　从安装边界尺寸来看，这类接头的主体总高度通常控制在35毫米以内，法兰外接圆直径不超过40毫米，三个安装孔的中心距保持在22毫米左右，安装时只需要在安装基板上对应位置加工三个通孔或者螺纹孔，预留出接头水平方向20毫米的管路插接空间、竖直方向15毫米的管路接入空间即可完成布置，不会占用过多的设备内部安装空间。设计时特意将法兰的安装面做了0.05毫米以内的平面度处理，安装时配合薄型橡胶密封垫，就能保证法兰和安装面贴合紧密，不会出现流体从安装面缝隙渗漏的问题。

　　在实际建模过程中，这类零件需要重点关注几个关键尺寸的公差配合：首先是流道的内径尺寸公差控制在±0.05毫米以内，保证和接入管路的配合间隙在合理区间，避免间隙过大出现泄漏、间隙过小导致管路装配困难；其次是三个安装孔的位置度公差控制在0.1毫米以内，保证和基板上的预装孔位完全对齐，不会出现安装时螺钉强行拉扯导致接头变形的问题；另外接头两个垂直流道的贯通交汇处做了圆弧过渡处理，避免直角交汇处产生流道死角，减少流体输送过程中的压力损失，也避免杂质在死角位置堆积堵塞流道。

　　从实际使用的反馈来看，这种一体化带安装法兰的弯通接头，相比普通的直角快插接头加独立管夹的固定方式，零件数量减少了60%，安装工时能缩短一半以上，同时因为固定点和接头本体为一体化结构，长期使用后的松动概率远低于分体式固定方案，在小型自动化设备的气路排布、小型实验装置的流体回路搭建中，是性价比非常高的连接零件。建模时可以先通过旋转特征完成主体流道部分的基础造型，再通过拉伸特征生成底部的三角法兰，之后对衔接位置做圆角处理，最后切除安装沉孔和流道端部的导入倒角，整个建模过程逻辑清晰，特征数量少，后续修改尺寸参数时只需要调整对应草图的尺寸数值，就能快速生成不同通径、不同安装孔距的同系列接头模型，方便不同设计场景下的选型调用。
