多安装孔异形连接金属支架结构设计

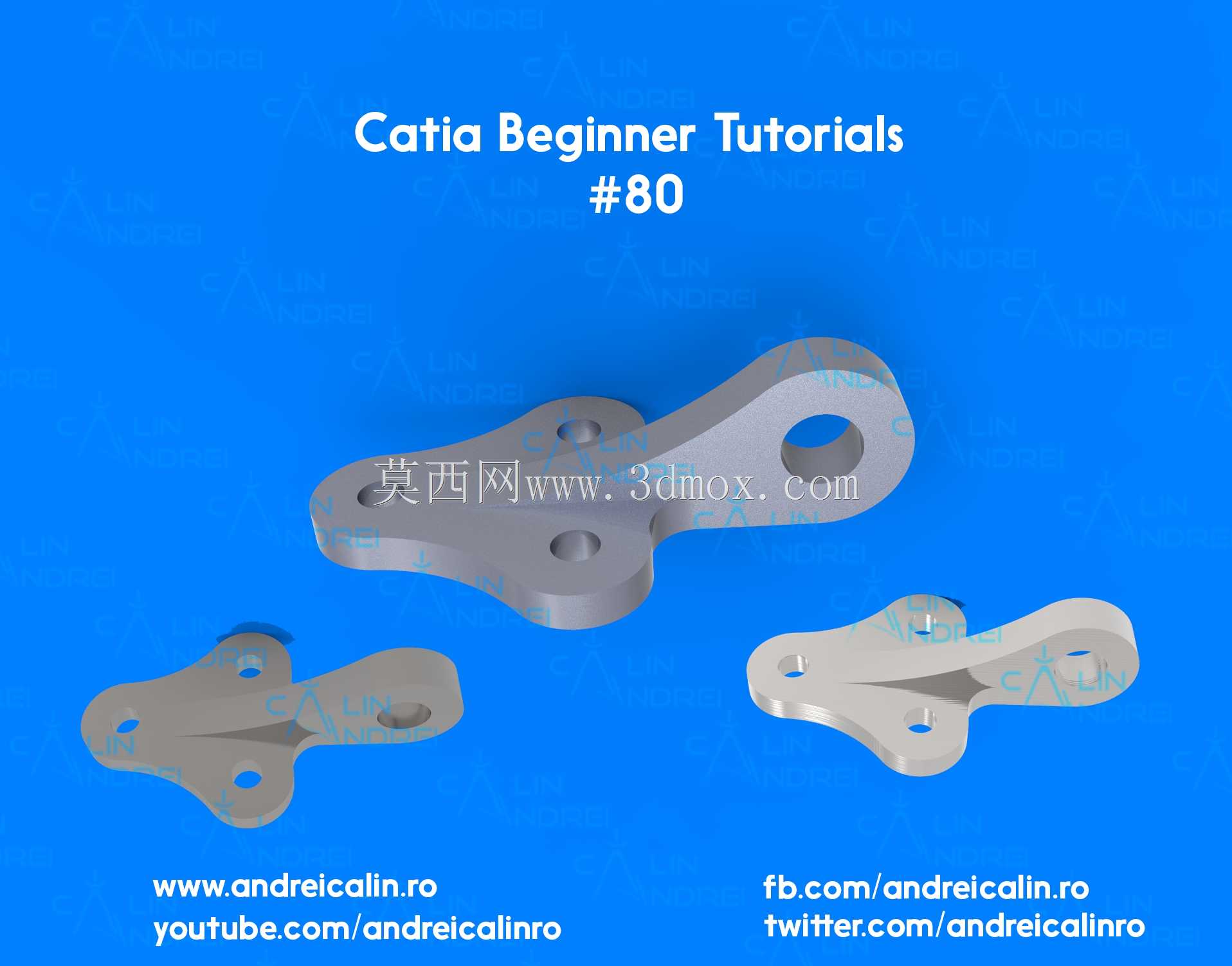

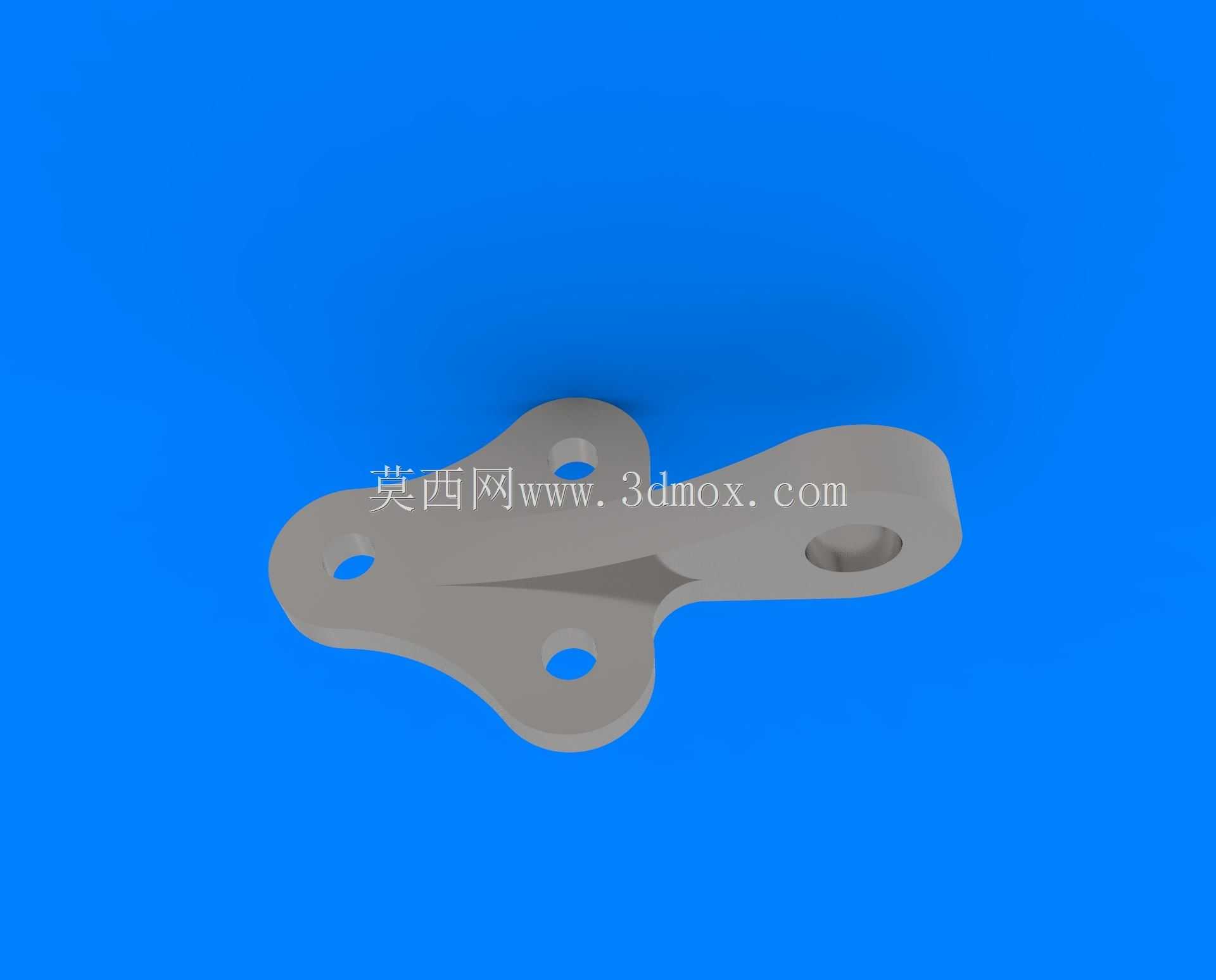

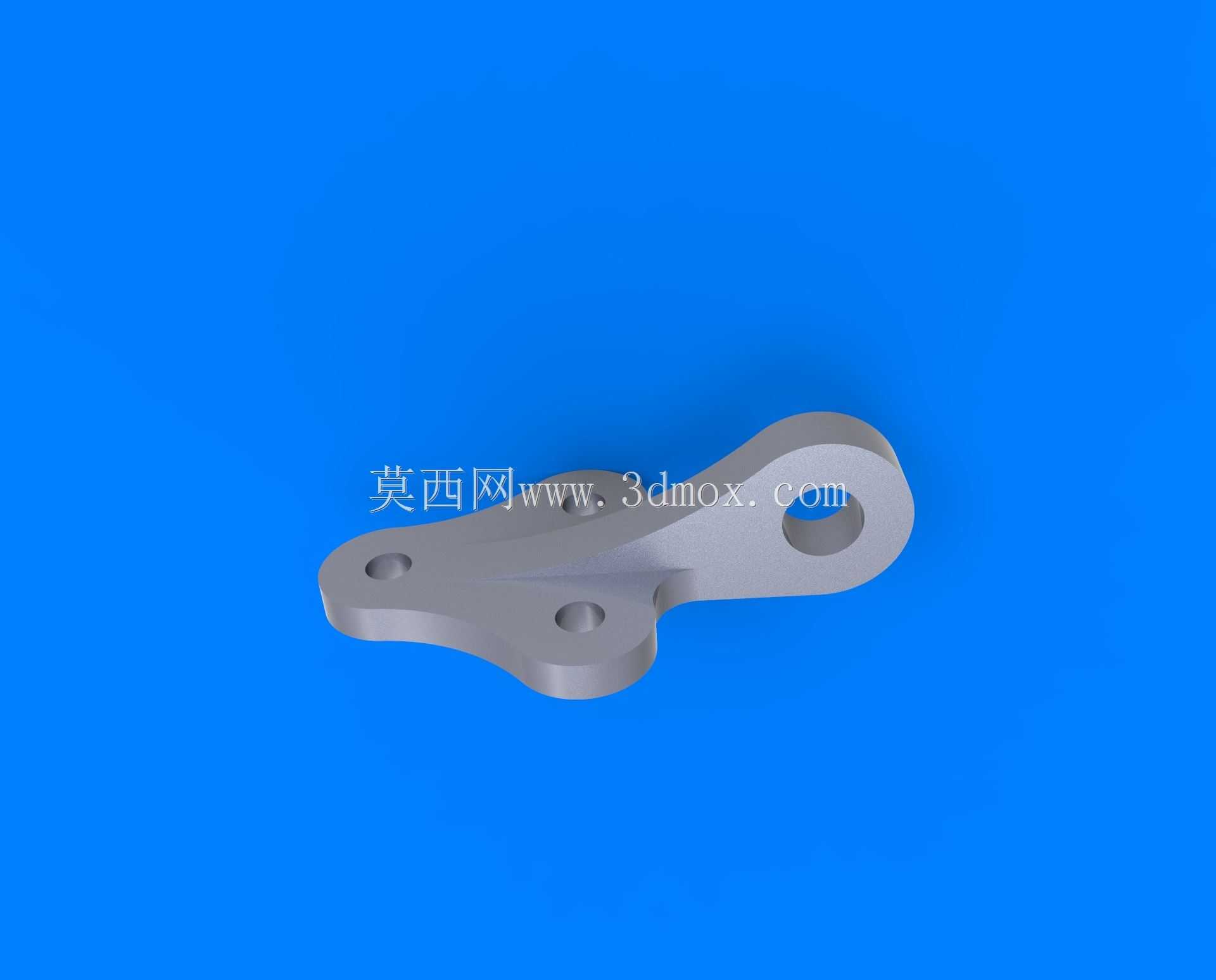

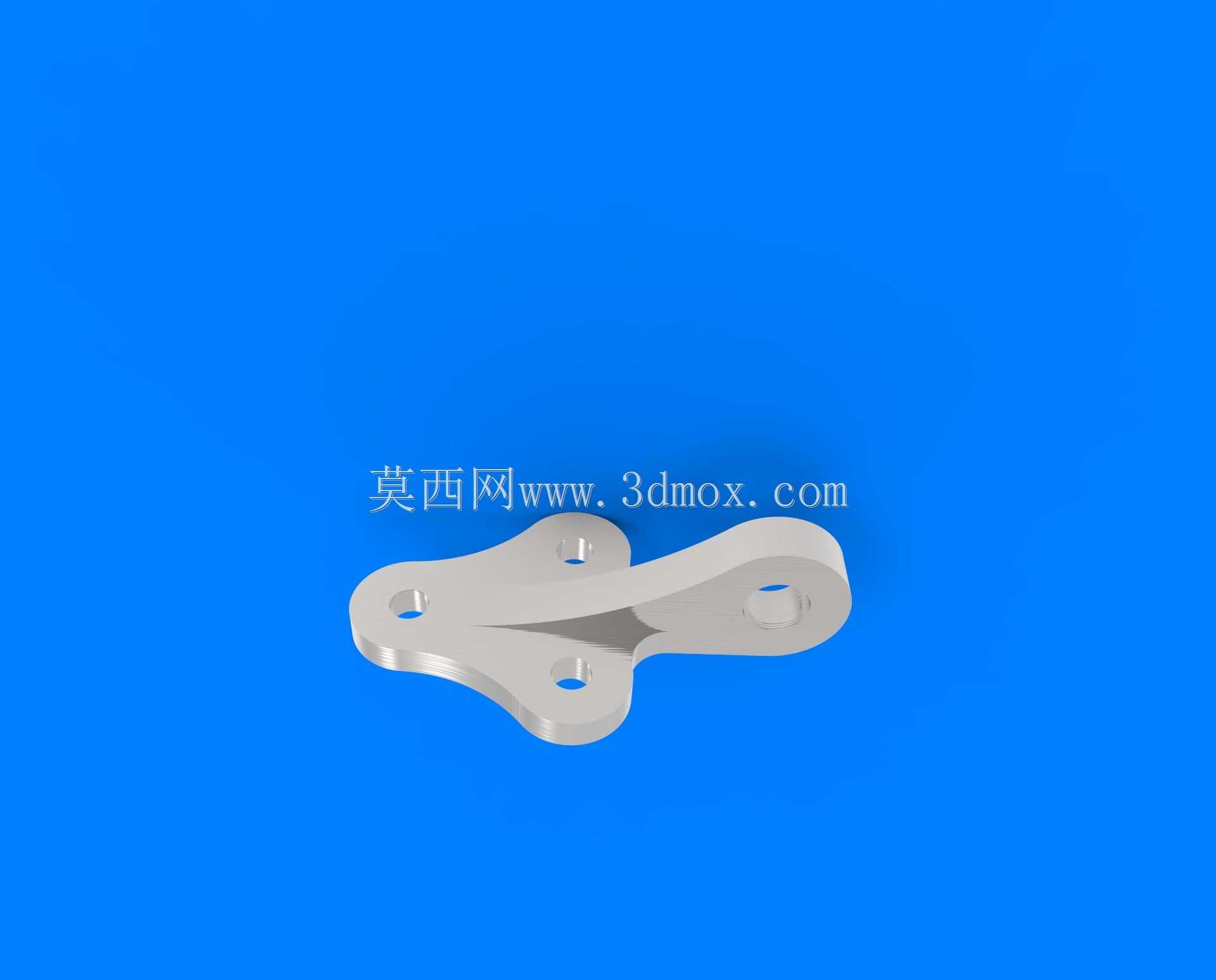

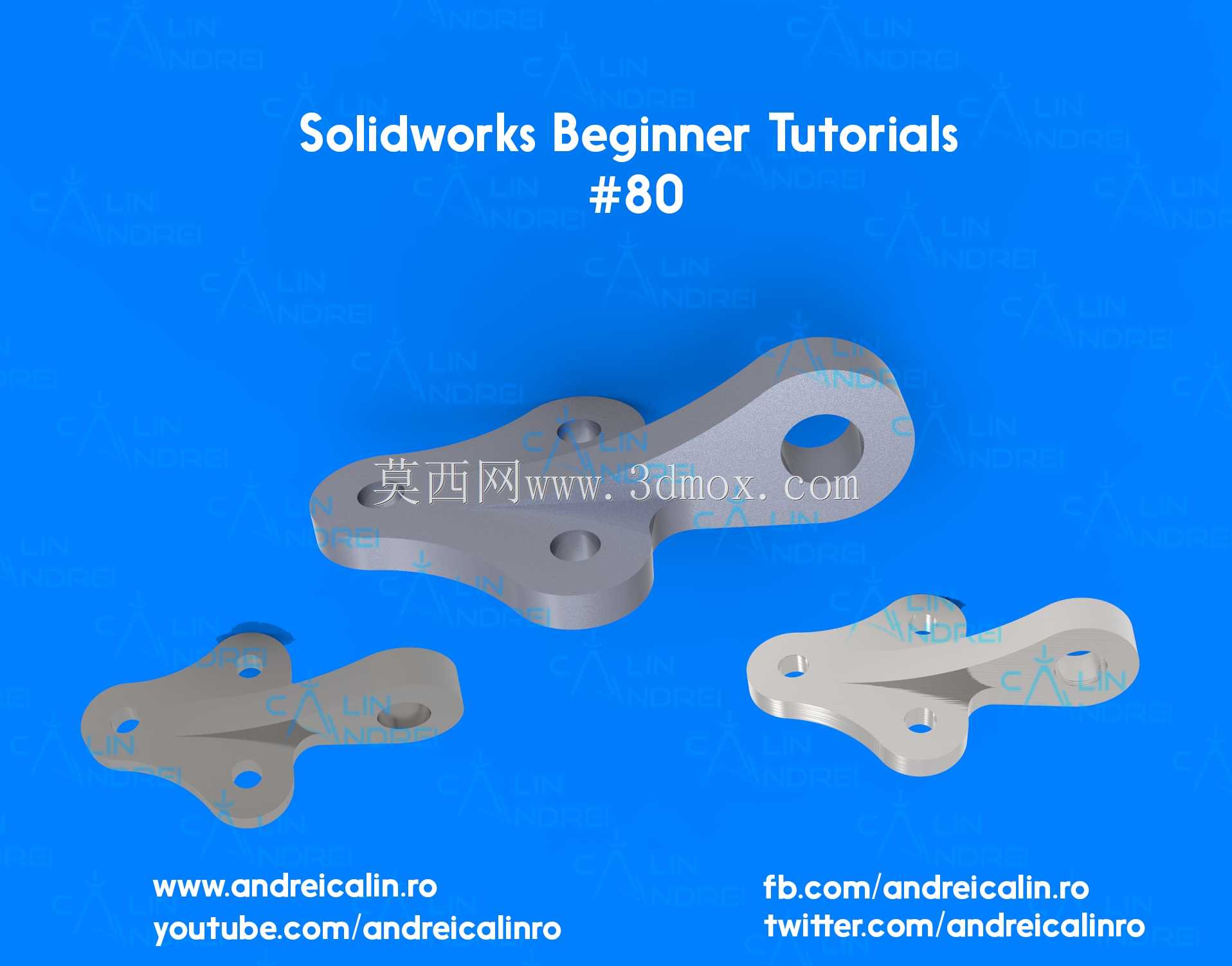

　　这类异形多孔连接支架，在小型机电设备内部的组件固定场景中应用十分广泛，常见于便携通讯终端、小型检测仪器、民用消费电子的内部结构衔接环节，主要承担不同功能模块之间的位置固定、载荷传递作用，避免设备在受振动、跌落冲击时出现组件移位、接线松脱的问题。从结构设计逻辑来看，该零件采用非对称的异形轮廓，是为了适配设备内部局促的安装空间，避开周边的电路板走线、接插件位置、电池仓边界，在有限的空间内最大化提升连接刚度，同时尽可能削减零件自身重量，符合便携类设备的轻量化设计要求。零件上分布的多个通孔，各自承担不同的功能：直径较大的通孔为铰接定位孔，用于穿装销轴实现与相邻构件的转动配合或者基准定位，孔位边缘做了倒角处理，

　　既可以消除冲压加工产生的毛刺锐边，避免装配时划伤操作人员或者相邻零件的绝缘层，也能引导销轴顺利穿入，降低装配对位的难度；直径较小的几个通孔为螺丝固定孔，孔位的位置度公差控制在0.1mm以内，保证装配时螺丝可以顺利穿过支架拧入下方的塑胶立柱或者金属螺母柱，不会出现孔位错位导致的螺丝滑牙、装配应力过大的问题。零件的整体厚度根据承载需求设定，在满足15N静载荷下形变量不超过0.05mm的刚度要求前提下，尽可能选取较薄的板材，通过冷冲压工艺一次成型，生产效率高，单件成本低，适合大批量量产。从安装边界来看，该零件的外轮廓所有拐点均做了R角过渡，不存在尖锐的突出结构，装配时不会与周边的薄壁塑胶壳体发生干涉，零件的平面度公差控制在0.

　　08mm以内，保证安装后与贴合面的接触面积足够，不会出现局部悬空导致的固定不稳问题。在实际建模过程中，需要优先确定大直径定位孔的中心坐标作为整个零件的设计基准，再根据周边避让空间的边界绘制外轮廓曲线，随后逐一确定各个固定孔的位置，最后添加倒角、圆角等工艺特征，建模时需要注意所有折弯或者冲压成型的位置都要预留合理的脱模斜度，避免后续开模生产时出现卡模、零件拉伤的问题。这类支架在实际使用中，通常会在与其他金属构件接触的位置粘贴绝缘麦拉片，避免不同金属之间直接接触产生电化学腐蚀，同时也能阻断设备内部的静电传导路径，提升设备的电磁兼容性能。零件的材质一般选用镀锌钢板或者铝合金板材，镀锌钢板的成本更低，刚度更好，适合对重量不敏感的场景，

　　铝合金材质的重量更轻，防锈性能更好，适合对便携性要求较高的手持类设备。在结构强度校核环节，需要重点校核大孔周边的应力集中区域，模拟设备跌落时的冲击载荷，确认该区域的最大应力不会超过材料的屈服强度，避免出现断裂变形的问题，同时也要校核各个固定孔位的拉脱力，保证在受到规定的拉力作用时，孔位不会出现开裂、变形，确保连接可靠性。
