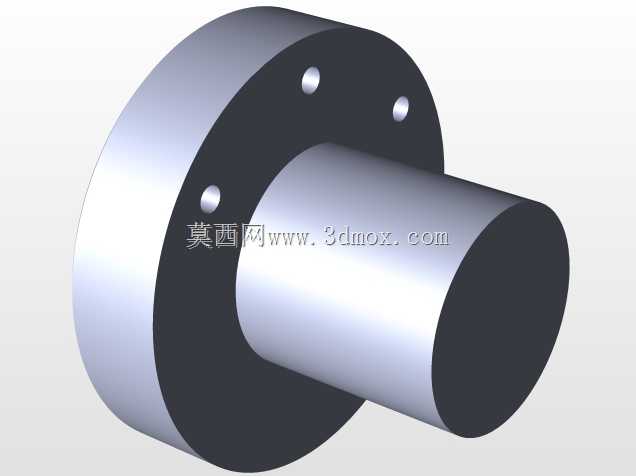

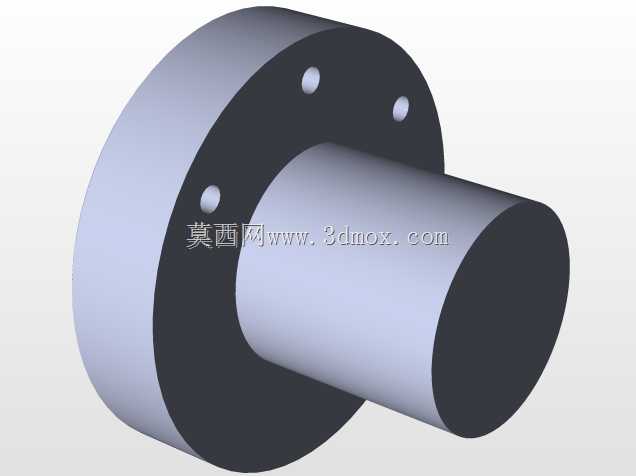

这类带凸缘的轴套构件,在常规动力传输、工位定位的设备布局里出镜率极高,不管是轻工输送线的辊筒端定位,还是小型减速机的输入输出端轴系衔接,甚至是工装夹具里的导向套基座,都能看到这类结构的身影。很多刚接触结构设计的从业者容易把它和普通法兰盘、光轴套混淆,实际上它是把轴套的径向支撑功能和凸缘的轴向固定功能整合到了一体,省去了额外加工定位台阶、加装轴端挡圈的工序,在装配空间紧凑的场景下优势非常明显。
从实际使用的功能逻辑来看,这个构件的核心作用有两个:一是为穿入其内孔的传动轴提供径向支撑,约束轴类零件的径向跳动量,保证轴系运转时的同轴度,避免轴在高速旋转或者承受径向载荷时出现偏磨;二是靠端面上的三个均布安装孔,把整个构件固定在设备的墙板、基座或者箱体壁面上,凸缘的端面和安装基面完全贴合,既可以承受轴向的窜动载荷,也能作为轴系装配的轴向定位基准,装配时不需要反复调整轴向位置,只要把凸缘端面贴紧安装面锁紧紧固件即可,能大幅缩减产线装配的调校时间。
设计这类构件的时候,首先要敲定的是内孔和外伸轴段的尺寸匹配关系,内孔的公差一般根据配合需求选H7或者H8级,如果是和旋转轴配合需要加装衬套的话,内孔粗糙度要控制在Ra1.6以内,避免衬套压入时出现刮伤导致配合松动。凸缘端面上的三个安装孔采用120度均布设计,相比四孔布局,在安装空间受限的场景下更方便扳手操作,同时三个点确定一个平面的特性,也能避免安装面平面度不足时出现的锁紧应力变形,这点在薄壁设备墙板上安装时尤其重要,不会因为四个孔的锁紧力不均导致凸缘端面翘曲,进而影响内孔的同轴度。外伸的圆柱段长度需要根据安装壁板的厚度来确定,一般要比壁板厚度长出2-3mm,保证凸缘端面贴紧基面时,外伸段能穿过壁板,不会出现内孔被壁板遮挡导致轴件无法穿入的问题。
从安装边界的角度考虑,这类构件的凸缘外径一般要比外伸圆柱段大出30%-40%,一方面是给安装螺栓留出足够的布置空间,避免螺栓孔和内孔、外圆的壁厚过薄导致强度不足,另一方面凸缘的环形接触面也能提供足够的压紧力,保证设备运行时构件不会出现松动。需要注意的是,凸缘和外伸圆柱段的衔接位置要加工出退刀槽或者圆角过渡,避免应力集中,在承受交变载荷的场景下,直角衔接的位置很容易出现疲劳裂纹,圆角半径一般取0.5-1mm即可,既不会影响装配,也能大幅提升结构的抗疲劳强度。
在不同的应用场景下,这类构件的细节设计也会有调整,如果是用在有粉尘、切削液的加工设备里,内孔的外端可以加工出防尘圈的安装槽,加装密封圈避免杂质进入配合面加剧磨损;如果是用在导向工位不承受旋转载荷的场景,内孔可以直接加工出油槽,填充润滑脂降低滑动摩擦系数。很多新手建模的时候容易忽略安装孔的沉头设计,实际上如果采用内六角螺栓锁紧的话,安装孔需要加工对应规格的沉头孔,保证螺栓锁紧后端面不高出凸缘表面,避免和周边的运动部件发生干涉。另外凸缘端面的平面度公差要控制在0.02mm以内,不然锁紧后整个构件会出现偏斜,导致内孔轴线和安装基面不垂直,最终造成轴系运转卡顿、磨损加快的问题。
实际选型替换的时候,不需要完全照搬原有零件的尺寸,只要保证内孔直径、凸缘安装孔的中心距、外伸段长度这几个核心安装尺寸匹配,就可以实现通用替换,材质方面根据载荷情况选择,常规轻载场景用45号钢调质处理即可,重载或者有腐蚀的场景可以换用不锈钢或者铸铁材质,对应的三维建模时只需要调整材质参数和局部的倒角、圆角尺寸,不需要重构整体结构,能大幅提升设计改型的效率。
