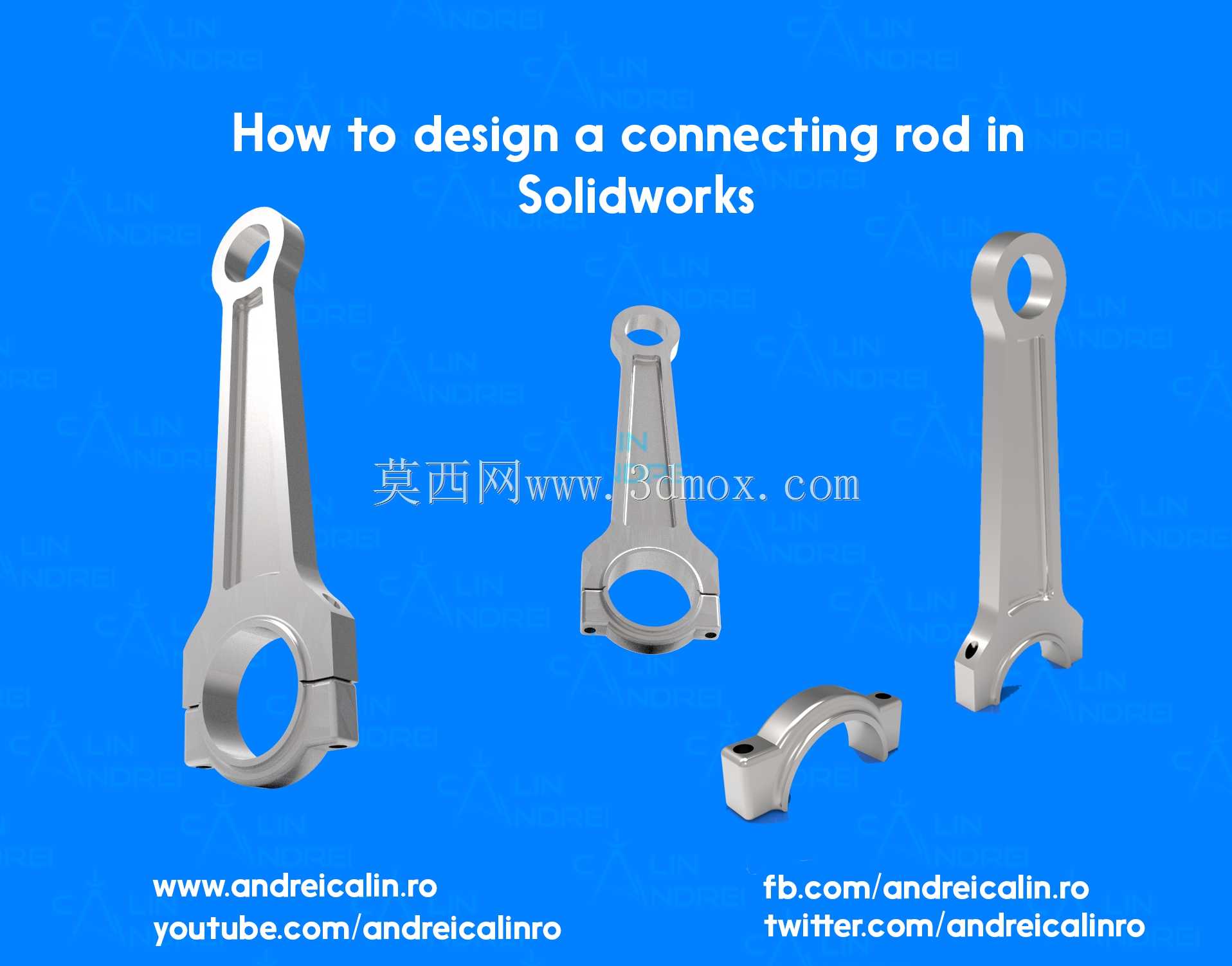

内燃机分体式连杆结构三维建模设计

　　在往复式动力机械的传动链路中，连杆是连接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力输出的可靠性与整机运转寿命，这套三维建模完整还原了量产机型常用的分体式斜切口连杆结构，覆盖杆身、大头盖、连杆螺栓配合位的全部细节特征，可直接用于结构教学、运动仿真验证、零部件选型参考等场景。从实际工况适配来看，这类连杆主要适配中小排量往复式内燃机，广泛应用于乘用车辆发动机、小型通用发电机组、农用动力机械等设备中，工作过程中需要同步传递活塞往复运动产生的爆发压力，同时将直线运动转换为曲轴的旋转运动，全程承受交变拉压载荷、惯性冲击力与横向弯矩，因此结构设计上的每一处细节都对应明确的受力优化逻辑。建模过程中首先明确了核心安装边界：

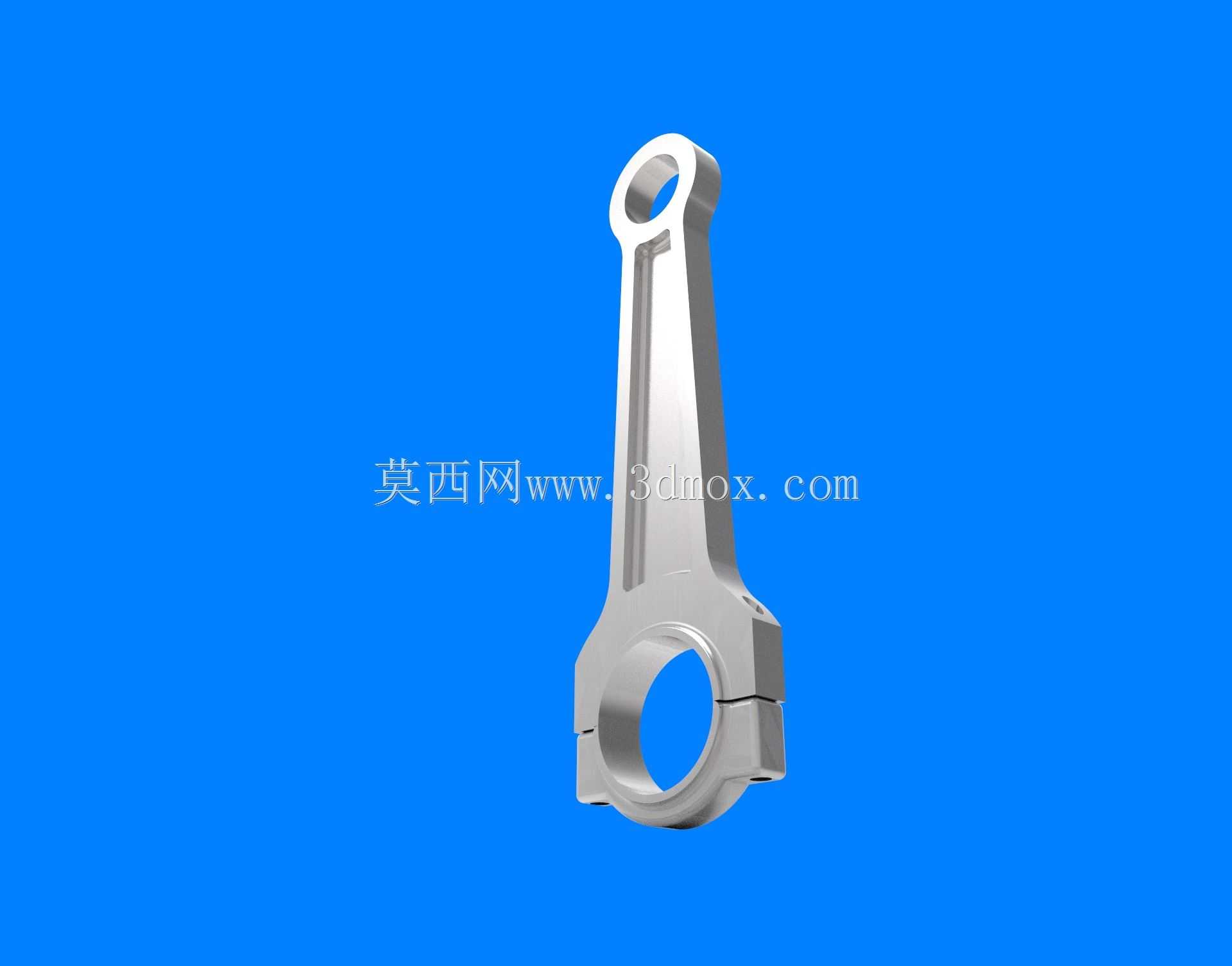

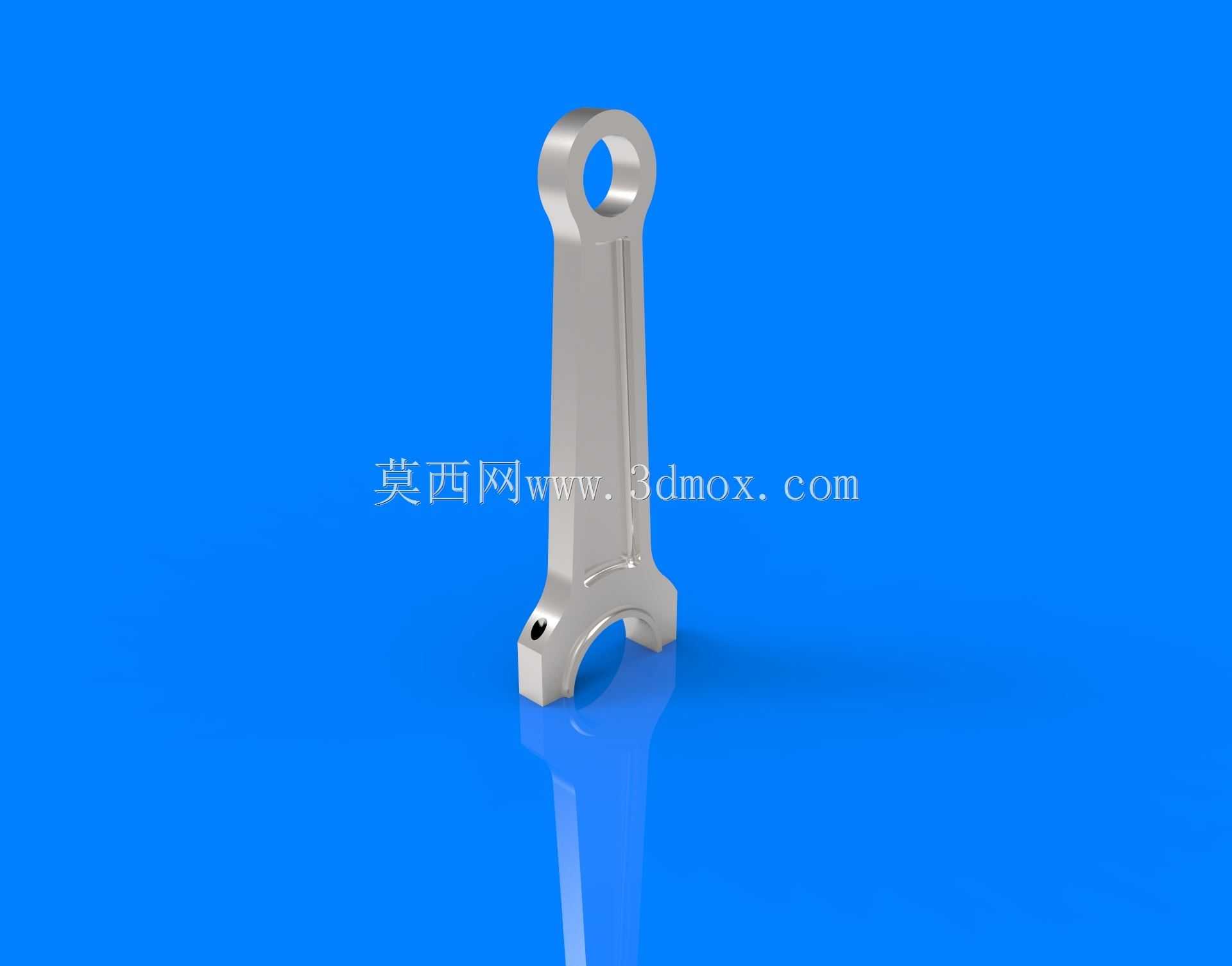

　　连杆小头端为整圆通孔结构，用于压入青铜衬套后与活塞销配合，孔径公差带按照过渡配合要求预留衬套压装余量，小头外侧设计有集油槽结构，可将曲轴飞溅的润滑油导入衬套配合面，形成稳定油膜降低摩擦磨损；杆身采用工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构重量，减少高速往复运动产生的惯性力，截面过渡区域全部采用大圆角平滑衔接，避免应力集中导致的疲劳断裂风险。连杆大头采用斜切口分体设计，切口角度按照常见的30-40度区间做结构优化，相比平切口结构可大幅缩小大头横向尺寸，满足发动机装配时连杆从气缸体内穿过的工艺要求，大头端与大头盖通过两个高精度连杆螺栓实现刚性连接，结合面设计有定位止口结构，

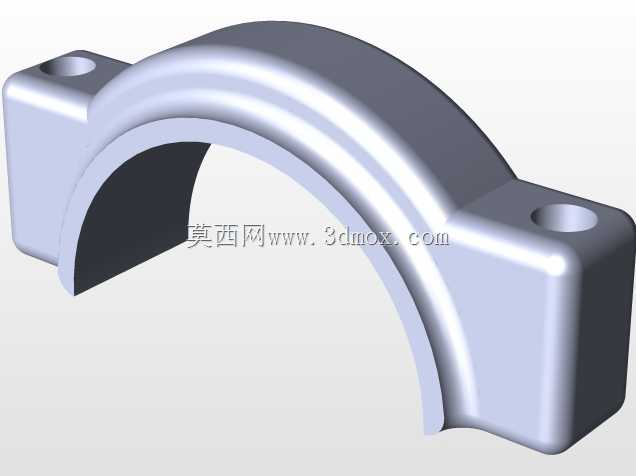

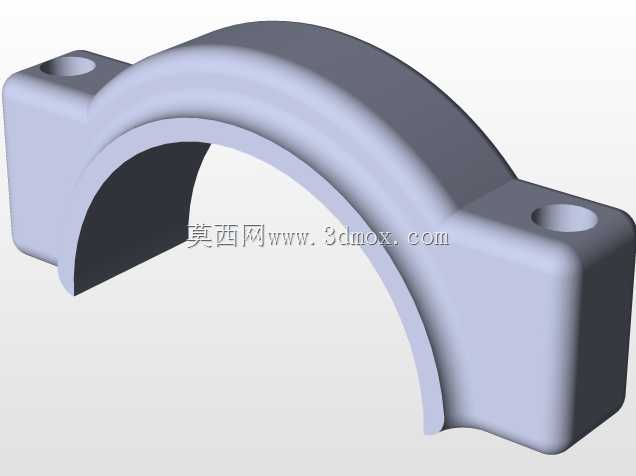

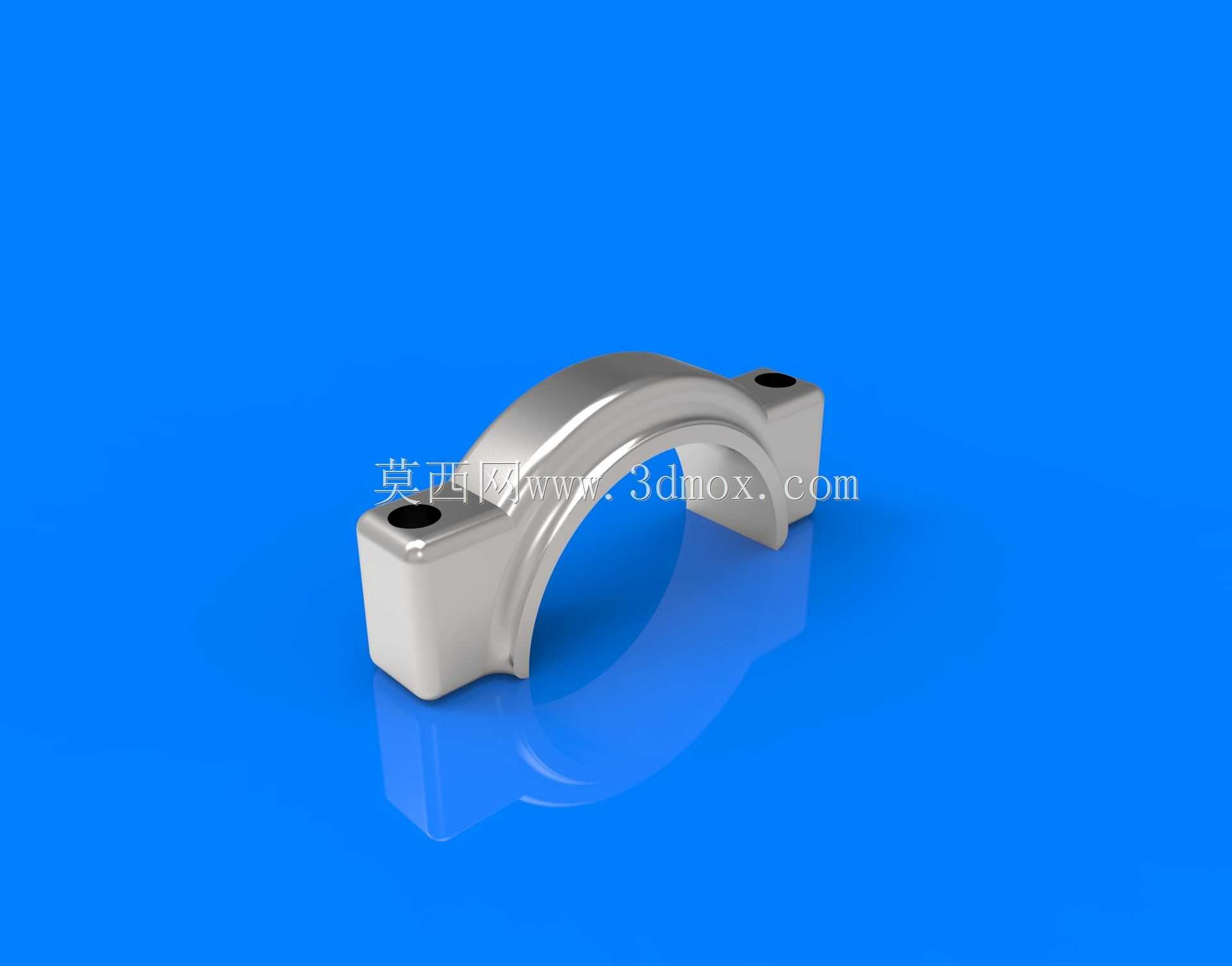

　　保证装配后大头孔的圆度公差符合轴瓦配合要求，大头孔内预留轴瓦安装定位槽，可直接适配标准尺寸的薄壁轴瓦，与曲轴连杆轴颈形成转动配合。建模时对所有受力关键区域做了结构还原：杆身与大小头的过渡区域采用变曲率圆角设计，匹配实际锻造工艺的拔模斜度，大头盖的螺栓凸台做了加厚处理，分散螺栓预紧力产生的局部压应力，小头端的衬套安装孔端面设计有倒角，方便衬套压装时的导向定位。从安装适配维度看，这套模型的中心距参数、大小头孔径、大头宽度尺寸均参考量产通用机型的设计规范，可直接用于曲柄连杆机构的运动干涉检查：在活塞运行到上止点、下止点的极限位置时，验证连杆与气缸壁、曲轴平衡块、活塞裙部的最小安全间隙，避免实际装配后出现运动磕碰；

　　同时可基于该模型开展有限元受力分析，模拟最大爆发压力工况下的杆身应力分布、大头盖变形量，为后续的轻量化优化、材料选型提供基础数据支撑。不同于简化的示意模型，这套建模还原了实际加工环节的所有工艺特征：所有棱边的倒角、螺栓孔的沉头结构、结合面的卸荷槽、油道孔的位置都与实际量产零件保持一致，既可以作为机械设计教学中连杆结构讲解的具象案例，帮助初学者理解曲柄连杆机构的运动逻辑与受力特点，也可作为非标动力设备开发时的连杆结构设计参考，根据实际排量、载荷参数调整杆身截面尺寸、中心距、孔径参数，快速完成适配特定工况的连杆结构设计，减少从零开始建模的重复工作量。
