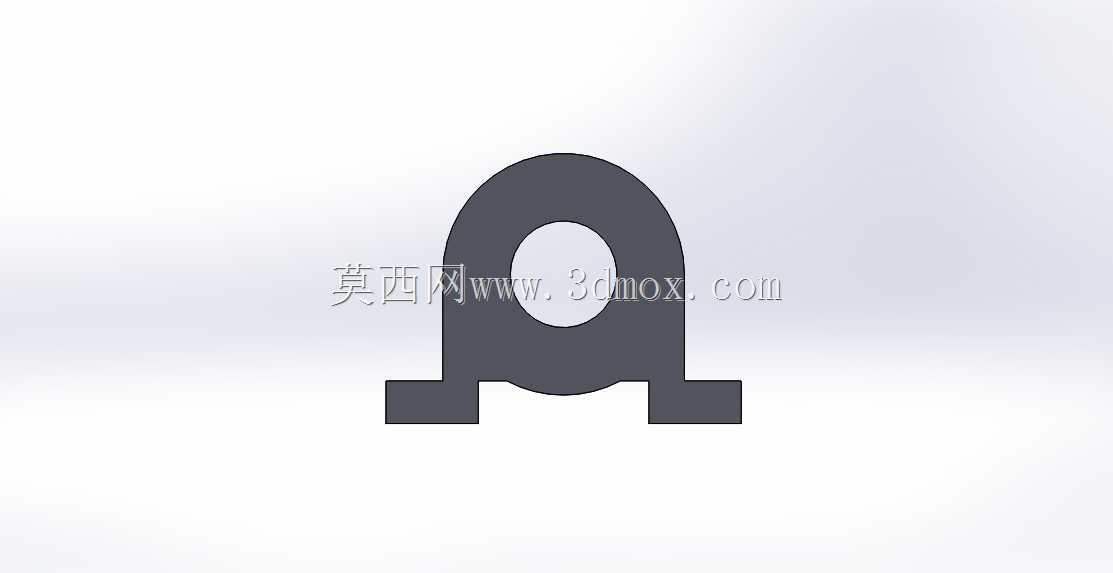

带安装底座拱形吊耳结构件设计

　　这类带双侧安装底座的拱形吊耳构件，在工业现场的应用场景覆盖范围极广，小到小型电控柜、便携检测设备的便携提挂结构，大到生产线旁小型工装夹具、轻型物料周转架的吊装点位，都能见到这类结构的身影。不同于常规焊接式吊耳需要在安装面做坡口焊接、后续还要做焊后探伤与应力消除处理，这种一体成型的结构件通过底部两个对称的支脚实现安装固定，支脚位置预留的安装孔可以适配不同规格的内六角螺栓或者自攻螺钉，不管是在铝型材框架的T型槽上安装，还是在钣金折弯件的预制孔位上固定，都能快速完成装配，不需要额外做焊接工序，对现场安装的工具要求极低，普通的内六角扳手就能完成全部安装操作。

　　从实际使用的功能特性来看，拱形的环体部分是核心的受力区域，设计时特意将环体内壁做了圆角过渡处理，避免吊索、卸扣或者手提时的绳索与尖锐棱边接触，一方面可以减少吊索的磨损，延长吊具的使用寿命，另一方面也能消除应力集中点，避免构件在长期承重或者突发冲击载荷下出现裂纹。底部的两个支脚采用对称式布局，支脚向外延伸的宽度经过载荷计算确认，当环体承受垂直向下的拉力时，两个支脚的安装孔位受力均匀，不会出现单侧受力过大导致安装螺栓剪切断裂的情况，支脚与拱形环体的衔接位置做了加厚处理，过渡圆弧的半径根据常用的Q235或者6061铝合金材料的屈服强度做了匹配，确保在额定载荷下衔接位置的应力值低于材料许用应力的70%，预留足够的安全冗余。

　　在设计思路上，这类结构优先考虑的是安装兼容性与受力可靠性，没有做多余的装饰性结构，所有的几何特征都服务于功能需求。拱形环的内孔尺寸参考了常规轻型卸扣的规格以及直径10mm以内的尼龙吊绳的穿入需求，确保常用的吊装连接件都能顺利穿入，不会出现卡滞的情况。两个支脚的安装孔中心距做了标准化设计，既可以适配欧标2020、3030铝型材的槽位间距，也能匹配常见的小型钣金设备外壳的安装孔位布局，不需要用户在安装时重新打孔调整。支脚的底面做了平面度公差要求，安装时可以和安装基面完全贴合，避免出现间隙导致螺栓紧固后构件产生内应力，长期使用下出现变形。

　　关于外形尺寸与安装边界，这类轻型吊耳的整体高度通常控制在50mm以内，整体宽度不超过60mm，支脚的厚度根据额定载荷的不同在3mm到6mm之间调整，不会占用过多的安装空间，哪怕是在空间紧凑的设备侧壁上也能顺利安装。安装时需要注意，基面的厚度不能低于支脚厚度的1.5倍，如果是在薄钣金面上安装，需要在背面增加补强垫片，避免螺栓紧固时钣金面出现凹陷变形。拱形环的顶部到安装基面的垂直距离预留了足够的操作空间，穿入吊索或者卸扣时手指有足够的操作空间，不需要借助额外的辅助工具就能完成吊具的连接。另外，这类结构如果用于吊装场景，安装时必须确保两个支脚的紧固螺栓扭矩达到对应规格的要求，定期检查螺栓是否出现松动，环体部分如果出现明显的塑性变形要及时更换，不能继续承重使用。
