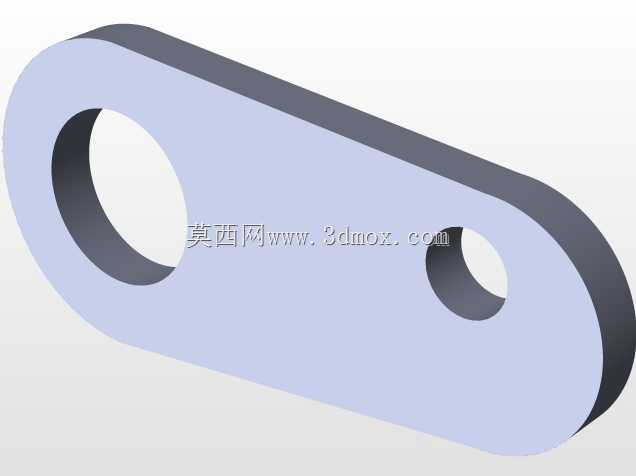

这类带双安装孔的长圆形连接片,在轻载传动、铰接联动机构里的应用场景十分广泛,小到民用设备的舱门开合联动、小型工装夹具的锁止连杆,大到自动化输送线的挡料机构摆臂、小型农机的操纵杆连接段,都能见到这类结构的身影。它的核心功能是作为两个运动部件之间的刚性传力中介,通过两端的孔位分别与固定侧、活动侧的销轴配合,将一端的直线或摆动位移传递到另一端,实现预设的运动轨迹传递,同时承担运动过程中的拉、压双向载荷。

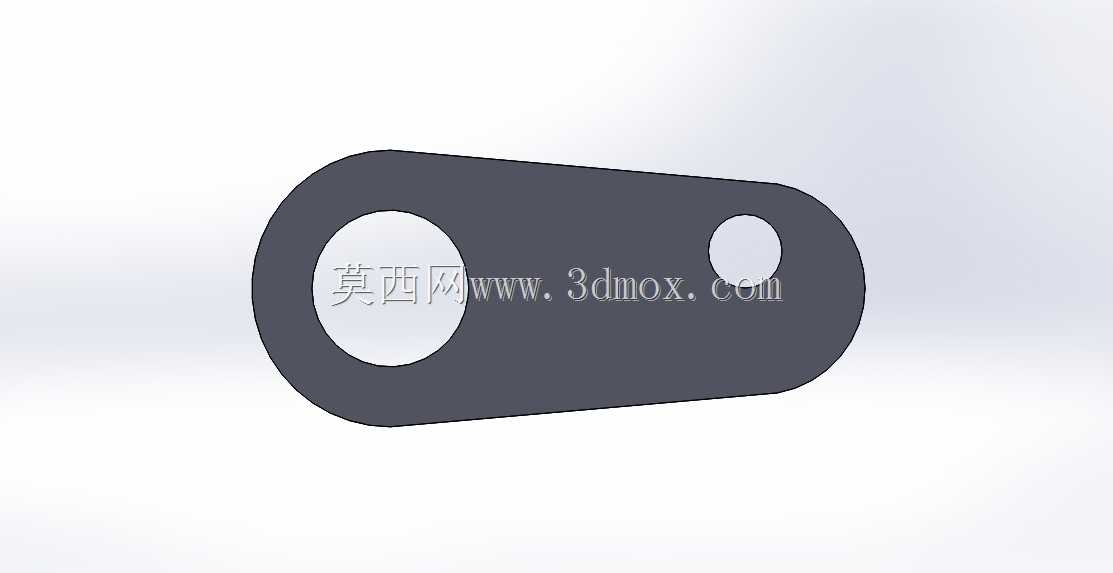

从设计思路来看,这类零件的外形采用长圆形轮廓,也就是两端半圆加中间直段的结构,并非随意选型:两端的半圆轮廓与安装孔保持同轴,能让孔周的材料壁厚均匀分布,避免尖角带来的应力集中问题,在承受交变拉压载荷时,不会因为局部应力突变出现疲劳断裂;中间的直段部分根据实际传力需求设置宽度,在保证截面抗弯、抗拉强度足够的前提下,尽可能减少冗余材料,降低零件自身重量,对于需要高频往复摆动的机构来说,更小的零件自重能减少运动惯量,提升机构响应速度,降低驱动端的动力损耗。
尺寸与安装边界的考量是这类零件设计的核心要点,首先是两端孔的孔径匹配,大孔端通常作为固定铰接端,需要匹配对应直径的销轴与机架或固定支座连接,设计时会根据承载需求选择合适的孔径与配合公差,若需要相对转动则采用间隙配合,若需要与销轴过盈固定则选择过渡或过盈配合;小孔端通常作为活动驱动端,与执行部件的销轴连接,孔位的中心距是决定机构运动行程的核心参数,中心距的公差需要严格控制,否则会导致机构运动行程超差,出现卡滞或者行程不足的问题。零件的厚度方向尺寸同样需要根据载荷计算确定,厚度过小会导致孔壁承压不足,长期使用后出现孔位椭圆变形,导致铰接间隙变大、机构晃动;厚度过大则会增加不必要的重量,还可能与周边运动部件出现干涉。
在实际装配场景中,这类零件的安装需要注意周边的运动避让空间,因为零件随机构摆动时,长圆形的外轮廓会扫过一定的扇形区域,设计时需要提前核算运动包络,确保零件摆动过程中不会与周边的机架、其他传动件发生碰撞。孔位的端面通常会设计成与孔轴线垂直的平整平面,保证销轴装配后,轴用挡圈或者轴肩能与零件端面贴合紧密,避免传动过程中零件出现轴向窜动。对于有耐磨需求的使用场景,还会在孔内加装铜套或者自润滑衬套,降低销轴与孔壁的磨损,延长零件的维护周期,不需要整体更换零件,仅更换衬套即可恢复配合精度,降低后期维护成本。
这类结构看似简单,实则是机械传动机构里最基础也最考验设计细节的零件,很多入门设计者在绘制这类零件时,往往只关注外形和孔位的绘制,忽略了壁厚均匀性、应力集中规避、运动包络核算、配合公差选择这些细节,导致实际加工装配后出现零件易断裂、机构卡滞、磨损过快等问题。在建模过程中,需要优先确定两孔的中心距作为核心尺寸基准,再以两个孔的中心为基准绘制两端的半圆轮廓,连接直段时保证直段与半圆相切,避免出现轮廓拐点,后续的倒角、圆角处理也需要围绕应力分散的原则设置,外轮廓的边缘通常会做小尺寸倒角,去除加工毛刺,避免装配时划伤操作人员,同时减少边缘的应力集中点。
