带法兰边金属衬套精密机械结构

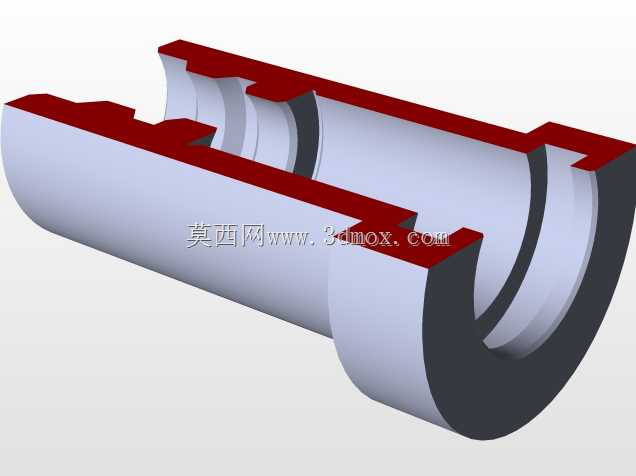

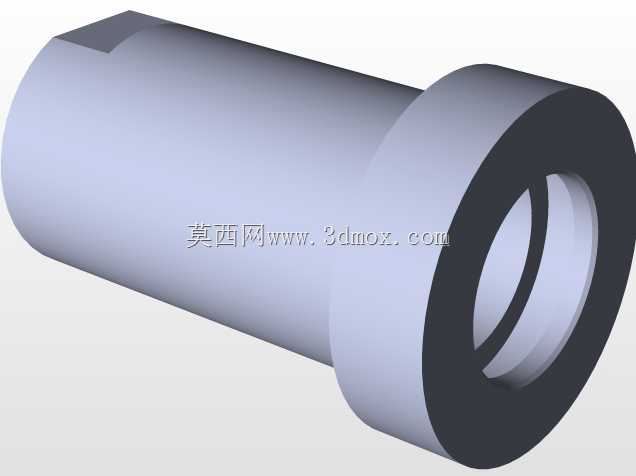

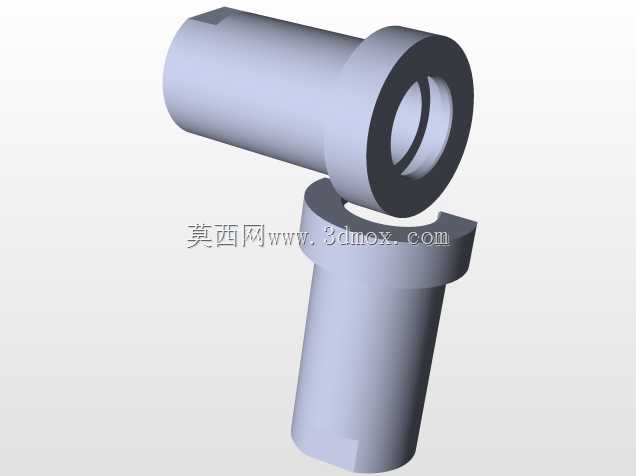

　　这款带法兰边的金属衬套，是机械传动与支撑系统中极为常见的配套零件，日常在通讯设备内部结构、小型精密传动模组、轻工自动化装配工位的定位机构中都能见到它的应用场景。从结构设计来看，它采用一端带外翻法兰边的一体式圆柱结构，法兰边的直径大于主体套筒外径，安装时法兰端面可以直接贴合安装基座的表面，既能够起到轴向定位的作用，避免衬套在受轴向力时滑入安装孔内，也可以分散接触面的压应力，降低基座安装孔边缘的局部压强，防止长期受力后基座孔口出现压溃变形。主体套筒部分为等壁厚空心圆柱结构，内孔是核心的配合工作面，加工时需要保证较高的圆柱度与表面粗糙度，用来和穿过的销轴、导杆或者小直径轴类零件形成间隙配合或者过渡配合，在相对运动过程中为配合件提供滑动支撑，减少配合件与基座安装孔之间的直接磨损，当衬套内孔磨损到极限间隙值后，可以直接更换衬套，无需对整个基座进行修复或者更换，大幅降低设备的维护成本与停机时长。

　　从设计思路上考量，这类衬套的壁厚取值通常会根据实际承受的径向载荷大小调整，常规轻载工况下壁厚取1.5-3mm即可满足强度要求，如果是承受冲击载荷或者重载的工况，会适当增加壁厚，同时法兰边的厚度也会对应加厚，避免法兰根部受弯矩作用出现断裂。内孔与外圆的同轴度是这类零件的核心形位公差要求，加工过程中需要一次装夹完成内外圆的精加工，或者采用芯轴定位的方式二次装夹加工，保证同轴度控制在0.02mm以内，否则安装后会出现配合件卡滞、偏磨的问题，大幅缩短衬套的使用寿命。外圆面与安装孔通常采用过盈配合或者过渡配合，装配时可以采用压装或者冷装的方式装入基座孔内，保证衬套在工作过程中不会随配合件一起转动，避免外圆与基座孔之间出现微动磨损。

　　在实际选型应用时，需要明确几个关键的安装边界参数：首先是衬套的总长度，要保证装入基座后，套筒端面不会超出配合件的运动行程范围，避免和相邻的运动部件发生干涉；其次是法兰边的外径，要匹配基座安装孔周边的沉台尺寸或者平面空间，保证法兰端面能够完全贴合在基座表面，不会出现悬空的情况；内孔的直径尺寸需要根据配合的轴径确定，根据相对运动的速度、载荷特性选择合适的配合间隙，低速重载时间隙可以取小值，高速轻载时适当放大间隙，保证运动过程中能够形成稳定的润滑油膜，减少摩擦磨损。材质选择上，这类衬套如果是用于无油润滑的工况，通常会采用锡青铜或者粉末冶金材质，自带润滑特性；如果是有定期润滑的普通工况，采用45号钢调质处理即可满足使用要求，表面硬度可以达到HB220-250，具备较好的耐磨性能与抗冲击性能。

　　在通讯类设备的内部结构中，这类衬套常被用在翻盖结构的转轴支撑处、插拔模块的导向定位部位，因为通讯设备通常要求长期免维护，所以这类衬套的耐磨性能要求更高，部分场景会在衬套内壁镶嵌固体润滑材料，保证数万次插拔或者转动后依然保持稳定的配合间隙，不会出现松动、卡滞的问题。在小型自动化设备的直线运动机构中，这类衬套也可以作为简易的滑动导套使用，为小直径导杆提供支撑，相比直线轴承成本更低，而且在粉尘较多的工况下适应性更强，不会因为粉尘进入滚道出现卡滞的问题。设计建模过程中，需要重点还原法兰与套筒连接位置的过渡圆角，这个圆角是应力集中的关键位置，如果圆角过小，在受冲击载荷时很容易在根部出现裂纹，建模时不能省略这个结构细节，否则后续做有限元强度分析时会出现应力计算结果失真的问题，加工出来的零件实际使用寿命也会远低于设计预期。同时内孔的入口端需要加工微小的倒角，既方便装配时轴件顺利导入，也可以去除加工毛刺，避免装配时毛刺刮伤轴件表面。
