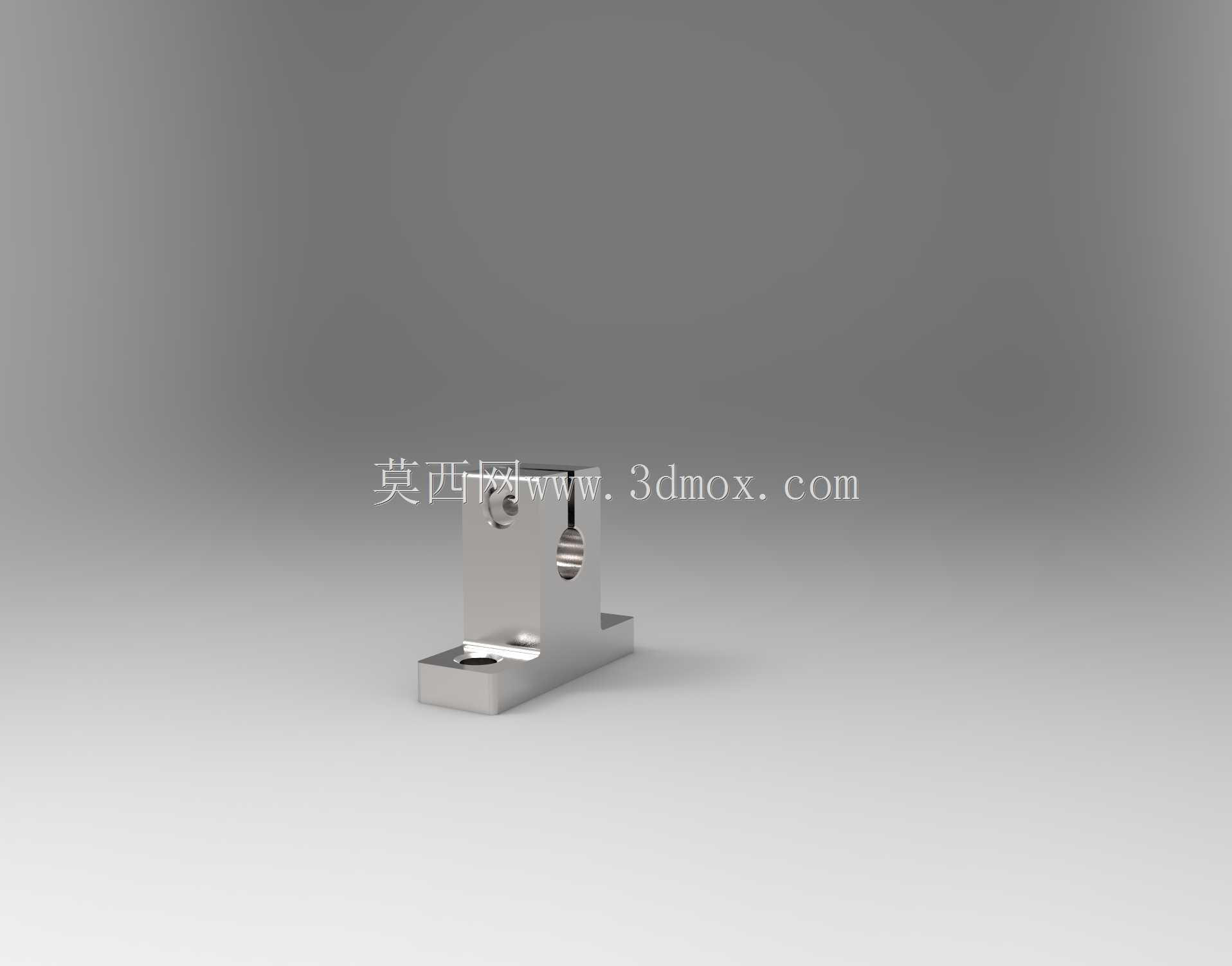

  做非标自动化设备结构设计快十年,直线传动副的支撑固定件选型从来都是细节里藏着设备稳定性的关键,这次梳理的这款立式轴支撑座,覆盖Φ8到Φ60的全规格轴径适配,刚好能解决不同负载等级直线运动机构的轴端固定需求。先从实际应用场景说,这类支撑座最常出现在3C电子组装线的滑台模组、包装设备的直线推料机构、小型输送线的导向轴支撑、检测设备的运动轴定位端,但凡用到光轴做直线运动导向的场合,几乎都能看到这类结构的身影——区别于卧式支撑座的低安装高度,立式结构的支撑中心距离安装基面有固定高度,刚好能避开安装面的走线、槽体结构,也能给轴端的联轴器、同步轮留出装配空间,不用额外做垫高块来凑安装高度,能减少装配链的累积误差。

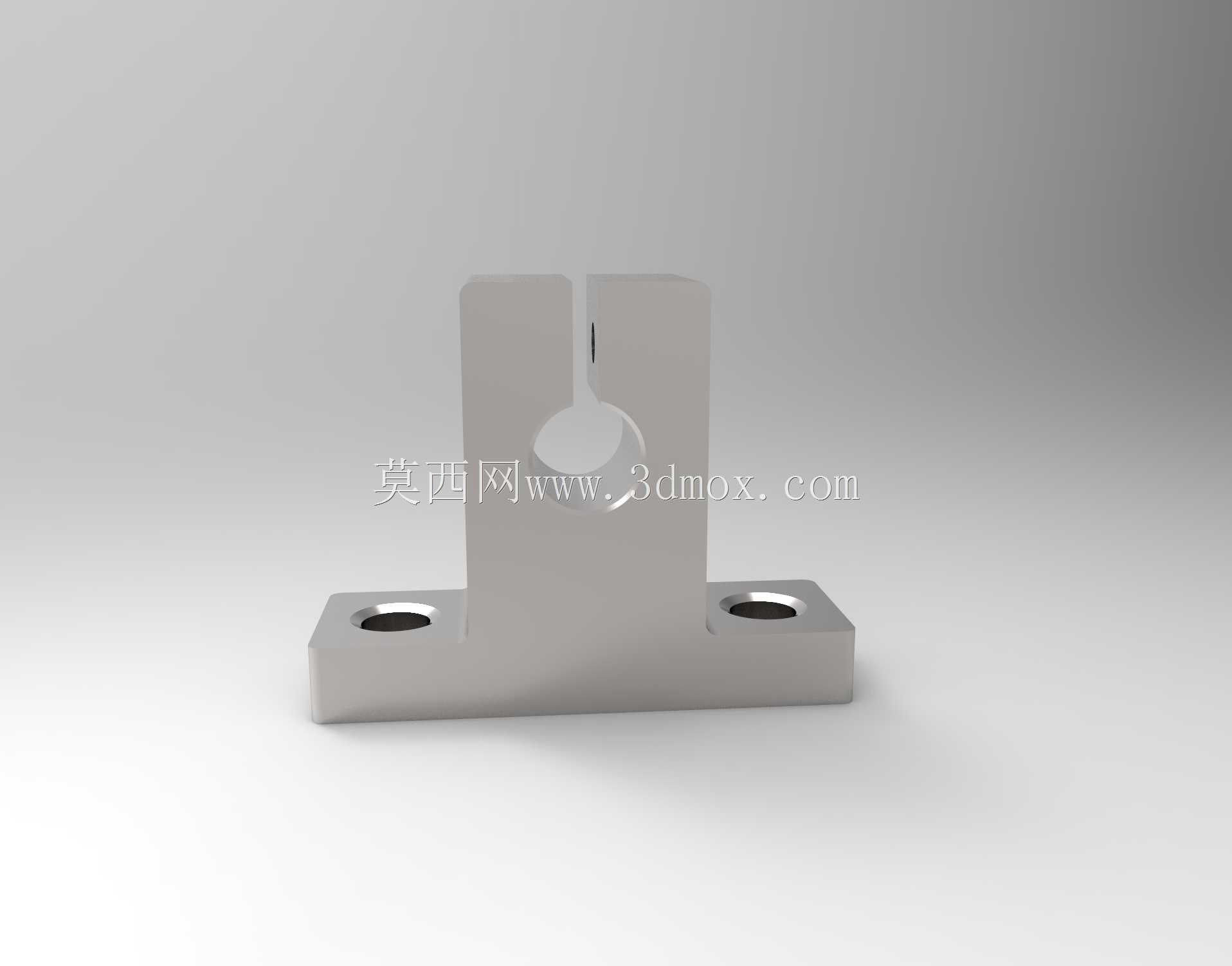

  再讲实际用途,它的核心作用是给直线光轴提供刚性固定支撑,限制光轴的径向窜动与轴向位移,保证光轴的直线度在长期运行中不会因为负载冲击出现偏移,和开口型直线轴承配套使用的时候,能让光轴的运行同轴度控制在合理公差范围内,避免轴承因为轴的偏斜出现过早磨损。很多新手做设计的时候容易忽略支撑座的安装刚性,选薄料冲压的支撑件,设备跑半年就出现轴下垂、滑台卡顿的问题,这款一体铣削成型的支撑座,底座和立臂是整块材料加工出来的,没有焊接、拼接的应力集中点,长期受径向负载也不会出现立臂歪斜的问题。

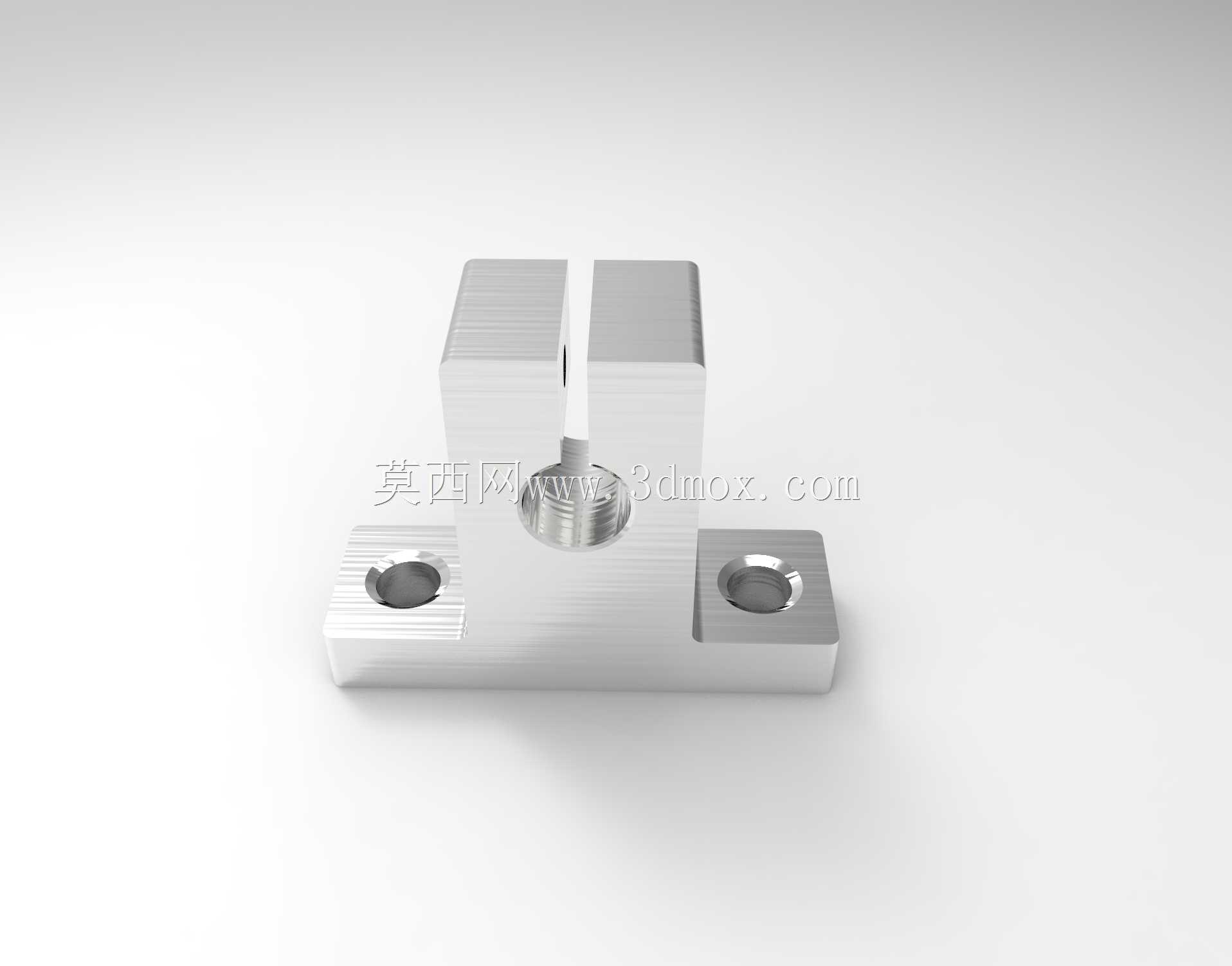

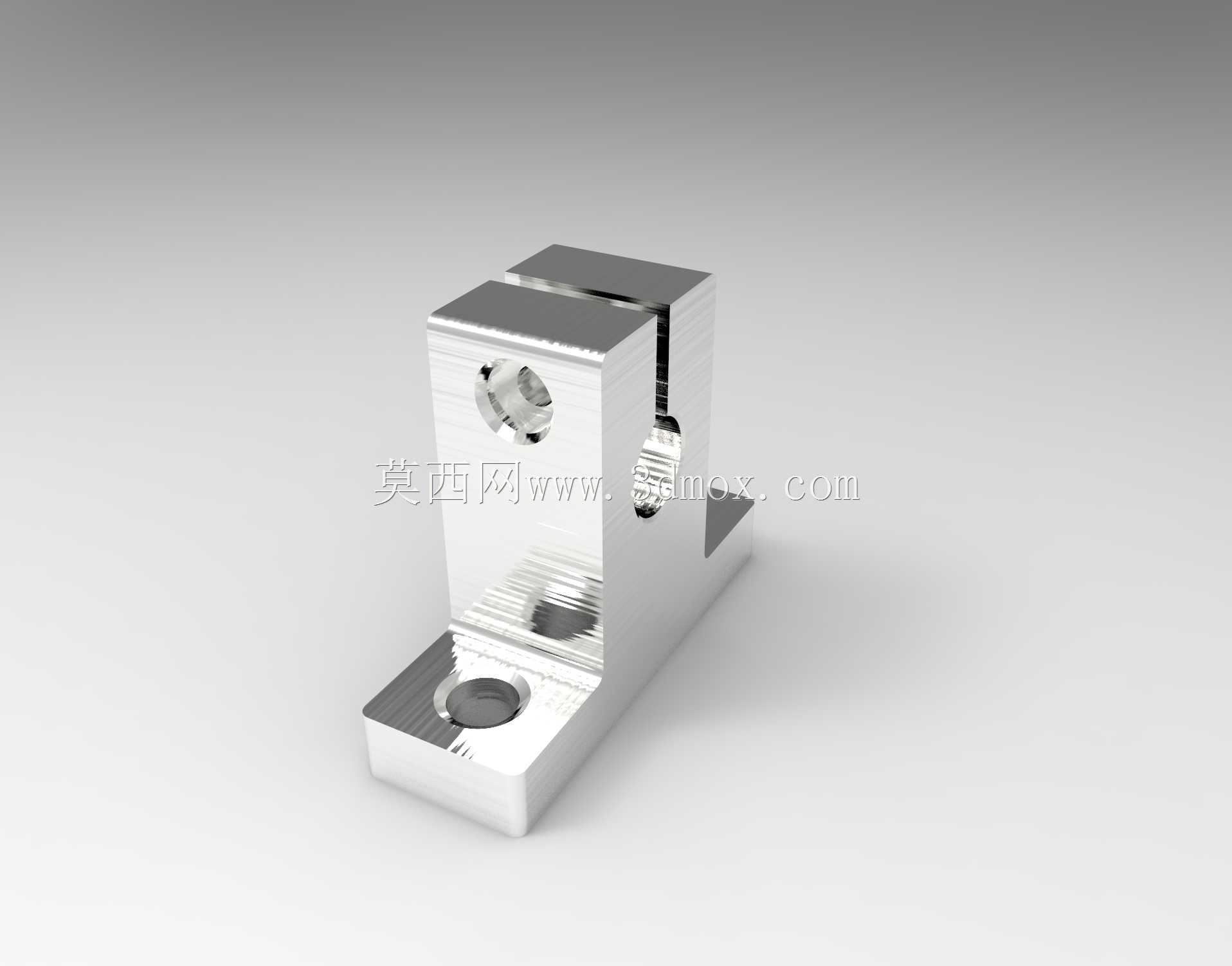

  说到功能特性,顶部的开口锁紧结构是这类支撑座的核心设计——安装的时候先把光轴穿入支撑孔,调整好轴的水平度、同轴度之后,再锁紧顶部的锁紧螺丝,就能把轴牢牢抱紧,相比顶丝固定的结构,这种开口抱紧的接触面积更大,锁紧力均匀分布在轴的整圈接触面上,不会因为顶丝的点接触在轴表面压出凹痕,后期拆换维护的时候也不会因为轴面有凹痕导致轴承滑动卡滞。底座上的两个安装沉孔是对称设计的,不管是正装在铝型材台面、钢板安装面,还是反装在设备顶板下方做悬吊支撑,沉孔都能把内六角螺丝的头完全埋进去,不会突出安装面干涉其他运动部件。

  设计思路上其实藏着很多工程化的考量:立臂和底座的过渡位置做了圆角加强,不是直角直连,就是为了降低铣削加工的应力集中,同时在承受垂直于轴方向的冲击负载时,过渡位置不会因为应力集中出现断裂;支撑孔的内孔公差选的是H7级,和光轴的g6公差刚好形成过渡配合,穿轴的时候不会太松垮导致调整时轴歪斜,也不会过紧导致敲装的时候刮伤轴面;顶部的锁紧槽宽度是经过计算的,锁紧螺丝拧紧的时候,槽口的变形量刚好能抱紧轴,又不会因为变形量太大导致内孔失圆,影响轴的同轴度。

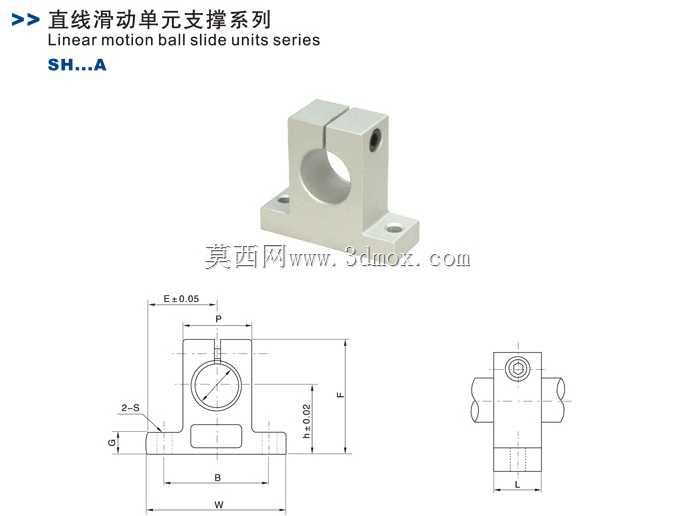

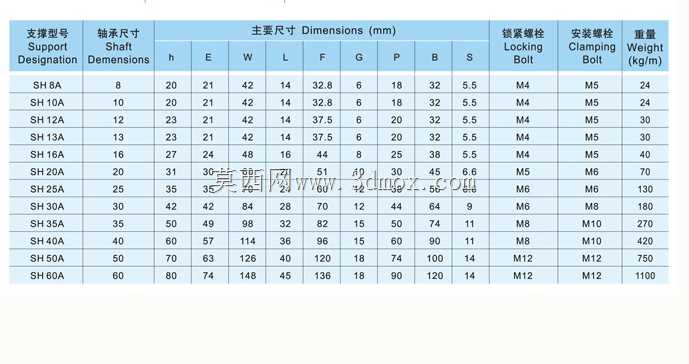

  再讲外形尺寸和安装边界,不同轴径规格的支撑座,底座安装孔的孔距、立臂高度、支撑孔中心高都是成系列匹配的:比如Φ8、Φ10这类小轴径的规格,中心高比较低,适合轻负载的小型滑台,安装孔距适配20系列铝型材的安装槽间距;Φ20到Φ35的中规格,中心高和安装孔距适配40、45系列铝型材,用在中等负载的推料、移栽机构上刚好;Φ40到Φ60的大规格,底座厚度、立臂宽度都做了加强,安装孔距适配60、80系列的重型型材,用在大型移栽设备、重载直线导向机构上,能承受更大的径向负载。安装的时候要注意,支撑座的安装基面平面度要控制在0.05mm以内,不然两个支撑座固定之后,轴会出现别劲的情况,直线轴承滑动的时候阻力会变大;锁紧顶部螺丝的时候要对角均匀拧紧,不要单边拧死,不然会导致内孔偏斜,轴穿进去之后出现歪扭。另外这类支撑座的材质一般选45号钢做发黑处理,或者铝合金做阳极氧化,钢制的适合重载、有切削液飞溅的机加工设备场景,铝合金的重量轻,适合3C、食品包装这类对设备重量有要求的场合,两种材质的安装尺寸是完全互换的,选型的时候可以根据负载场景直接替换,不用重新改安装孔位。

  很多人做设计的时候会把这类支撑件当成标准件直接调用,但其实细节上的尺寸匹配直接影响整个传动机构的寿命:比如支撑孔的中心高如果和配套的直线轴承座中心高不一致,哪怕只差0.1mm,长行程的轴运行起来就会出现周期性的卡顿,时间长了轴承的密封件会提前磨损,钢珠保持架也容易碎裂;安装孔的沉孔深度如果不够,螺丝头突出底座,安装的时候支撑座和基面之间就会有间隙,锁紧螺丝之后支撑座会出现微变形,导致内孔的同轴度超差。这款系列化的支撑座把这些容易出问题的尺寸都做了统一公差匹配,同规格的产品互换性很好,做系列化设备设计的时候,可以直接按轴径选型,不用反复核对安装尺寸,能省不少结构校核的时间。
