双立耳带安装孔卧式支撑固定座

　　这款双立耳结构的卧式支撑固定座，在轻工自动化输送线、小型工装夹具台架、电子元器件组装治具这类场景里十分常用，日常做非标设备结构搭建时，经常会用到这类零件作为轴类、杆类零件的底部支撑载体，区别于立式安装的支座，它的卧式底座结构能更好贴合平整安装面，降低整体安装后的重心高度，避免支撑部位受侧向力时出现倾覆偏移的问题。

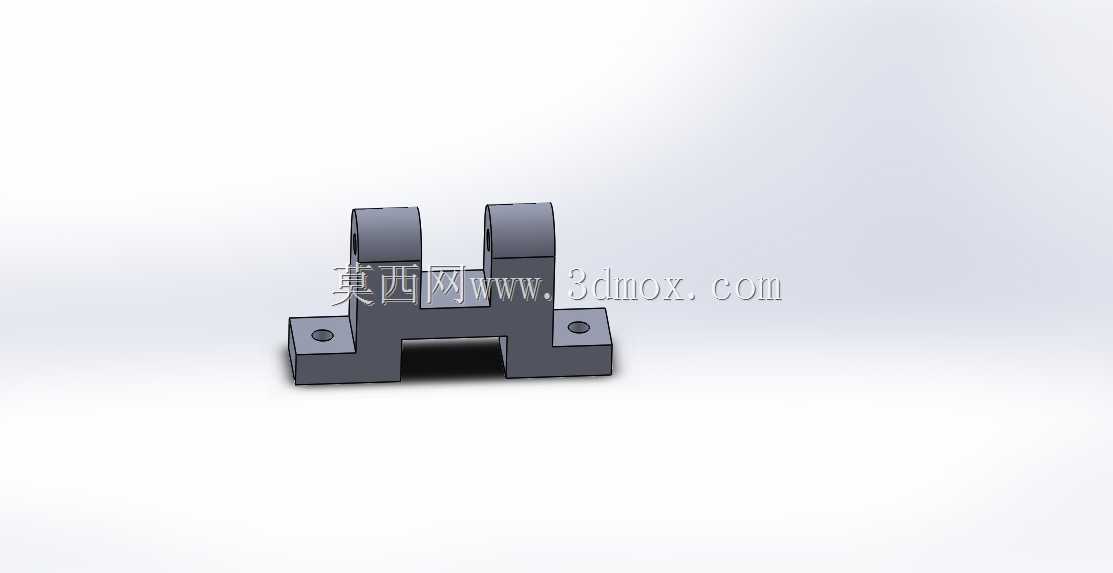

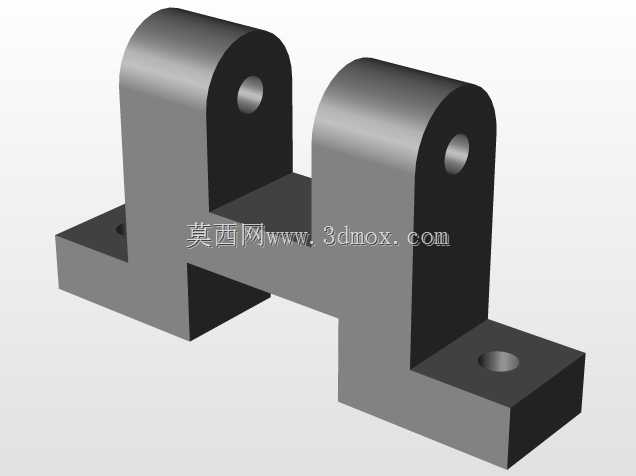

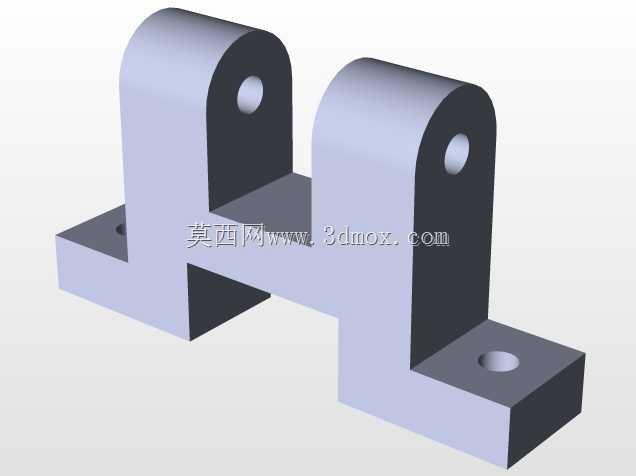

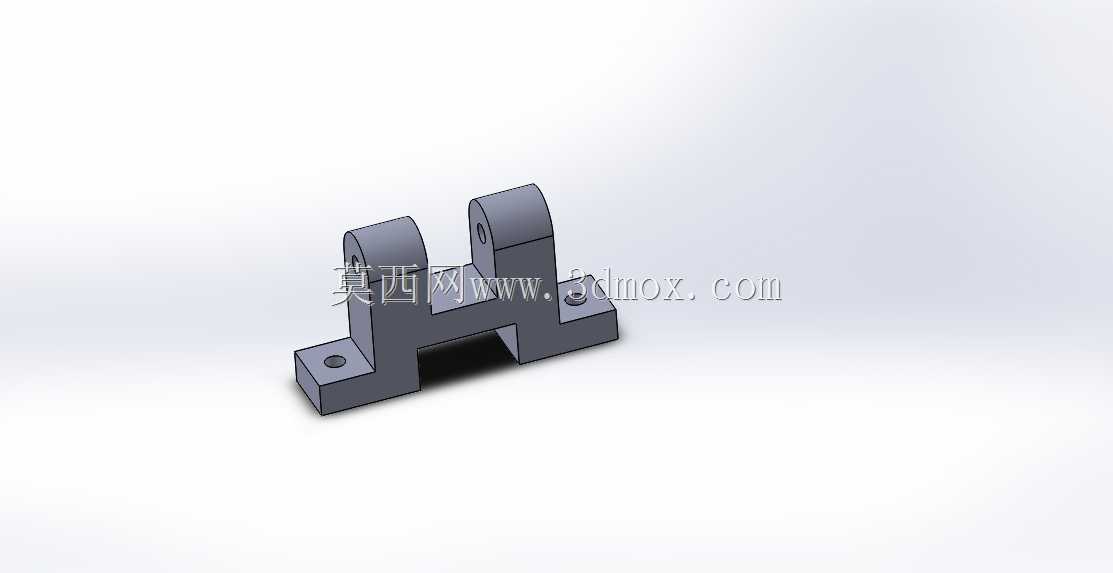

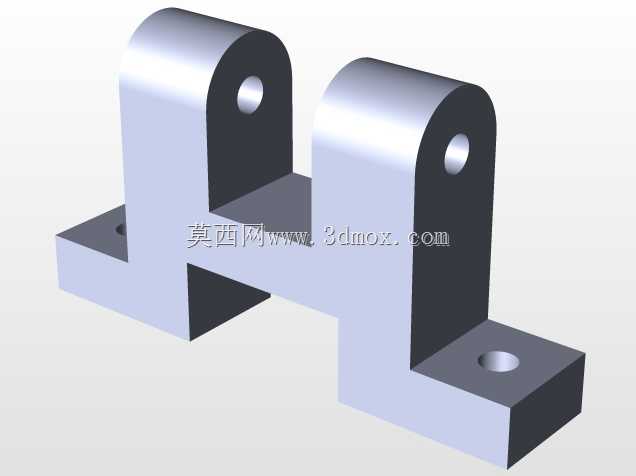

　　从结构设计逻辑来看，底座采用一体化铣削成型的结构，左右两端各预留了一个沉头安装孔，安装时可以使用内六角螺栓穿过沉孔将整个支座锁固在安装基板上，沉孔的设计能够让螺栓头完全没入支座平面以下，不会在支座表面形成凸起干涉，保证后续安装在支座上的零件能够完全贴合支座的定位面，不会因为螺栓突出出现装配间隙。中间的连接筋将左右两个安装耳座连为一体，筋板的厚度经过受力校核，能够承受上部立耳传递的垂直载荷与小幅侧向弯矩，不会在长期受载后出现筋板变形开裂的问题。上部的两个平行立耳是核心的功能部位，两个立耳的内侧平面保持严格的平行度公差，耳板上预留的同轴安装孔可以穿装销轴、短轴或者导向杆，用来铰接活动连杆、固定支撑光轴，或是作为小型摆动机构的旋转支点。

　　做结构选型时需要重点关注几个安装边界尺寸，首先是底座的总长度，要匹配安装面上预留的孔位间距，避免出现安装孔错位无法锁固的问题；其次是两个立耳之间的开口宽度，要和需要安装的零件端部厚度匹配，间隙控制在0.02mm到0.05mm之间，既保证装配顺畅，又不会出现过大的旷量影响支撑精度；再者是立耳上安装孔的中心高度，这个尺寸决定了被支撑零件的安装高度，要和整套机构的运动行程匹配，避免出现运动干涉；最后是底座的总高度，要核算安装后整个机构的最低点距离安装面的安全间隙，防止运动过程中剐蹭安装基板。

　　实际应用中，这类支座经常用在小型气动摆台的限位支撑、输送线侧边的挡料机构铰接座、工装板的定位销固定座这些部位，相比焊接成型的支座，一体化加工的结构一致性更好，批量装配时不需要额外修配就能保证安装精度，而且整体刚性更优，在频繁受冲击载荷的工位上也能保持长期的尺寸稳定性，不会因为焊缝疲劳出现结构松动。设计建模时要注意几个工艺细节，所有的棱边都要做0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少零件热处理或者受力时的应力集中，提升零件的使用寿命；底座的底面要做平面度加工要求，保证和安装面贴合时的接触面积足够，避免锁固螺栓后因为底面不平导致支座出现形变，影响上部立耳的位置精度；两个立耳的安装孔要做同轴度公差约束，防止穿轴后出现卡滞、别劲的问题，影响铰接机构的摆动顺畅度。

　　在不同的使用场景下，还可以根据实际载荷情况调整零件的壁厚参数，比如用于重载支撑工位时，可以适当加厚立耳与底座连接部位的筋板厚度，加大安装孔的直径适配更高强度的锁紧螺栓；如果是用于轻载的电子类设备内部，还可以在底座上做减重槽设计，在保证结构强度满足要求的前提下降低零件的整体重量，减少设备的整体负载。这类零件虽然结构不算复杂，但却是非标设备搭建中十分常用的基础连接件，建模时把各个安装尺寸、公差配合、工艺细节考虑到位，能够大幅减少后续装配调试时的修配工作量，提升整套设备的装配效率与运行稳定性。
