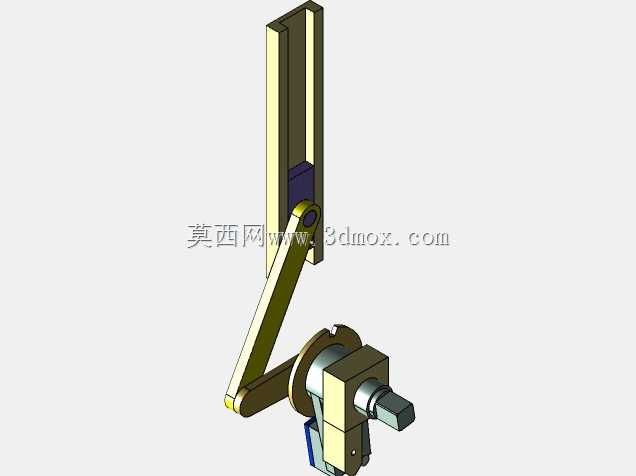

该驻留滑块机构是典型的间歇运动类连杆组合结构,核心功能是在连续回转输入的前提下,让末端滑块在行程端点实现设定时长的驻留停顿,再完成回程往复动作,这类结构常被应用在需要末端执行件短暂停留的自动化工位中,比如轻工包装线的推料工位、电子元器件装配的上料卡位环节、纺织机械的挑线停顿工位,相比槽轮、棘轮类间歇机构,连杆式驻留结构运行冲击更小,噪音更低,传动件均为刚性铰接,不存在棘轮棘爪的磨损跳齿风险,适合中低速连续运转的工况场景。从结构组成来看,整套机构包含固定安装基座、偏心曲柄转轴、传动连杆、垂直导向滑轨、末端驻留滑块几个核心部分,曲柄输入端为标准轴伸结构,可通过联轴器与驱动电机、减速机输出端直连,也可通过同步带轮、链轮接入设备主传动链,
安装基座上预留了同轴的轴承安装位,曲柄转轴通过深沟球轴承支撑在基座上,保证回转过程的同轴度,减少径向跳动带来的传动误差。传动连杆两端均采用铰接结构,一端与曲柄的偏心轴颈连接,另一端与滑块上的铰接销配合,铰接位置均预留了轴套安装空间,实际加工装配时可填充铜基石墨自润滑轴套,降低长期往复摆动带来的铰接面磨损,无需频繁加注润滑脂,适配多尘、少维护的工业现场环境。垂直导向滑轨采用平行双轨的限位结构,滑块与滑轨的配合面设计有足够的导向长度,避免滑块在往复运动过程中出现卡滞、偏摆问题,滑轨的安装面与基座的安装基准面保持严格的垂直公差,装配时可通过塞尺调整滑轨平行度,保证滑块运行全程的直线度误差控制在合理范围内。设计这类驻留滑块机构时,
核心的参数匹配集中在曲柄偏心距、连杆长度、滑块铰接点位置三个维度,通过调整三者的尺寸比例,可以改变滑块的行程长度、端点驻留时长、运动过程的速度曲线,当需要延长驻留时间时,可适当调整铰接点的偏心位置,让连杆在曲柄转动到特定角度区间时,滑块的位移变化率趋近于零,实现平稳驻留,不会出现刚性冲击。安装边界方面,整套机构的基座底部设计有统一的安装法兰面,预留了四个螺栓沉孔,可直接固定在设备的安装平台上,输入端轴伸的中心高与常见的400W、750W伺服电机输出轴中心高匹配,无需额外设计转接板,垂直滑轨的顶端预留了限位块安装位,可根据实际行程需求加装硬限位,防止调试过程中滑块超程脱轨。实际运行过程中,当曲柄连续匀速回转时,
传动连杆带动滑块沿垂直滑轨做上下往复运动,在行程的上止点位置,滑块会保持短暂的静止状态,这个停顿窗口刚好可以配合其他工位完成工件夹持、检测、压装等工序动作,待对应工序完成后,滑块再平稳下行完成回程动作,整个运动过程无急停急冲,传动受力均匀,所有铰接点的受力均沿连杆轴向传递,无额外的侧向分力,能有效延长传动件的使用寿命。相比采用凸轮驱动的驻留机构,这种连杆式结构的加工难度更低,不需要加工复杂的凸轮轮廓曲线,普通的铣削、钻削设备即可完成所有零件的加工,后期维护时仅需更换磨损的铰接轴套即可,维护成本远低于凸轮机构,同时连杆结构的传动刚性更好,在驱动负载稍大的工况下也不会出现凸轮机构常见的从动件跳动问题。在三维建模过程中,所有铰接位置均按照实际装配间隙预留了配合公差,滑轨与滑块的配合面按照H7/g6的间隙配合设计,既保证运动顺畅,又不会出现过大的配合间隙导致运动精度下降,曲柄轴与轴承的配合采用基孔制过渡配合,保证回转过程中内圈与轴同步转动,无相对滑动。整套机构的外形轮廓紧凑,横向占用空间小,可直接集成在各类自动化设备的机架内部,不需要额外预留过大的安装空间,适合在现有设备的改造升级中替换原有传动结构,实现特定的间歇驻留动作需求。
