盘式凸轮分度传动零件结构设计

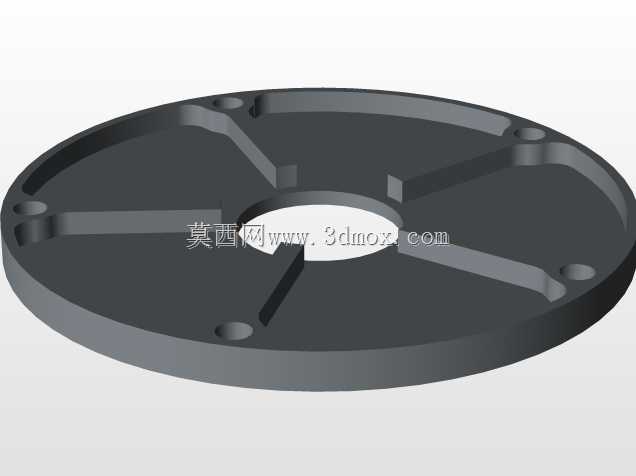

　　这类盘式凸轮零件常应用在间歇分度传动场景中，常见于轻载自动化送料机构、小型通讯设备内部的工位切换模组、消费电子组装线的分度转台核心传动位置，承担着将连续旋转输入转化为间歇式定角度输出的传动作用，相比槽轮机构，这类凸轮结构的传动冲击更小，启停阶段的动载荷控制更优，适合中低速、工位定位精度要求在0.1mm级别的轻载传动场景。从结构设计逻辑来看，该零件采用圆盘式基体布局，中心设置同轴安装孔，用于和输入主轴配合传递扭矩，孔位公差通常选取H7级过渡配合，保证传动过程中无径向窜动，同时中心孔边缘设计有轴向定位台阶，安装时可直接贴合主轴轴肩完成轴向定位，无需额外加装定位轴套，减少装配环节的零件数量。基体盘面均匀分布多道径向辐射的凸筋结构，

　　这些凸筋并非单纯的加强筋，而是凸轮工作廓面的承载基体，凸筋的侧面轮廓经过型线修正，工作过程中与从动件的滚子接触时，可实现预设的升程-停歇-回程运动规律，凸筋的厚度根据接触应力计算选取，保证在额定扭矩下接触变形量不超过0.02mm，避免传动过程中出现从动件跳动导致的工位偏移。盘面边缘均匀布置多个轴向安装小孔，这些孔位分为两类，一类是用于零件自身与主轴端盖连接的沉头螺钉孔，沉头深度与所选内六角螺钉的头部高度匹配，安装后螺钉头部不高出盘面基准面，避免旋转过程中与周边固定结构发生刮擦；另一类是工艺定位孔，用于零件加工过程中在工装夹具上的二次装夹定位，保证正反两面的形位公差满足设计要求，两端面的平行度公差控制在0.03mm以内，

　　端面跳动公差不超过0.02mm，确保高速旋转时的动平衡性能。零件外圆为整圆基准面，加工时作为磨床装夹的找正基准，外圆与中心孔的同轴度公差控制在0.015mm以内，避免旋转过程中出现偏心带来的周期性振动。从安装边界来看，该零件的轴向总厚度根据配套机构的安装空间设计，安装时需要预留的轴向间隙为0.5-1mm，径向方向上，凸筋顶端到安装腔内壁的安全距离不小于3mm，避免热胀冷缩或受力变形后凸筋与腔壁发生干涉。设计过程中针对这类零件的载荷特性，在凸筋与基体的连接位置做了圆角过渡处理，圆角半径根据应力集中系数计算选取，避免交变载荷作用下圆角位置出现疲劳裂纹，延长零件的疲劳使用寿命。盘面的非工作区域做了减重凹腔设计，

　　在不降低整体结构刚度的前提下减少零件自身重量，降低主轴的转动惯量，提升传动系统的启停响应速度，减重腔的深度控制在基体厚度的三分之一以内，避免削弱盘面的轴向刚度。这类凸轮零件的工作廓面在建模时需要根据运动规律方程生成精确曲线，不能采用近似圆弧替代，否则会导致从动件运动过程中出现刚性冲击，缩短配套滚子的使用寿命，建模过程中需要对廓面曲线做连续性检查，保证曲率无突变，工作过程中从动件的加速度变化平滑。在实际选型应用时，需要根据配套机构的工位数量、分度角度、负载扭矩来匹配对应尺寸的该类零件，安装时要保证中心孔与主轴的同轴度，同时调整从动件滚子与凸筋廓面的预紧压力，预紧力过大会加剧廓面磨损，预紧力过小则会出现传动间隙导致定位精度下降。
