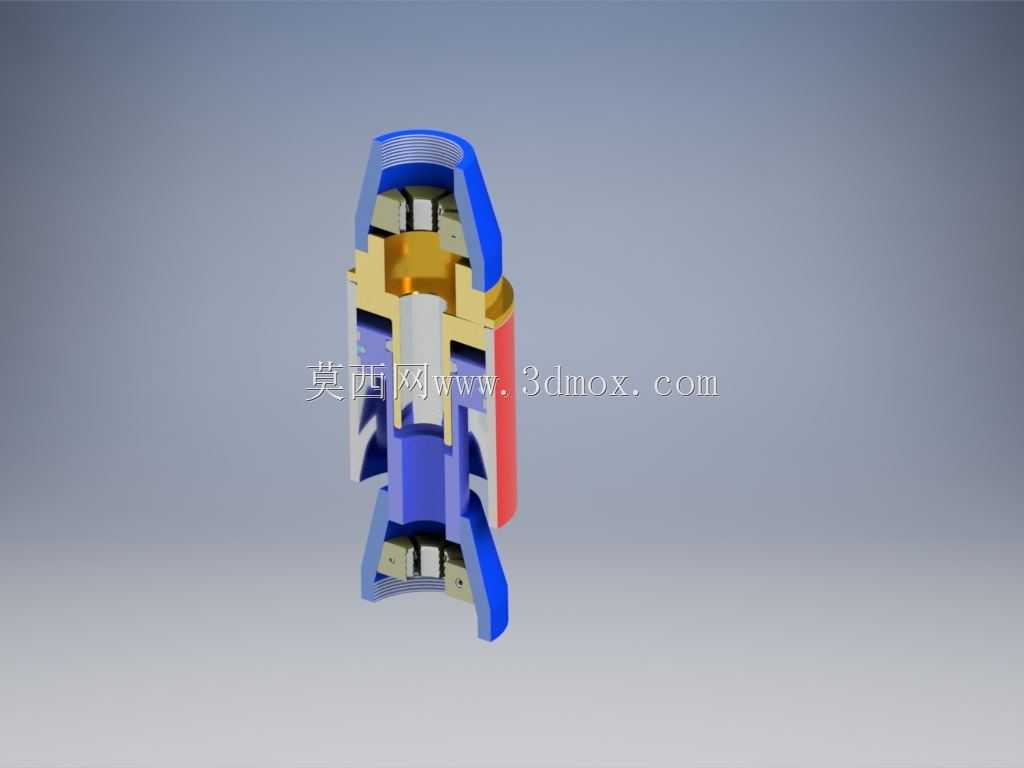

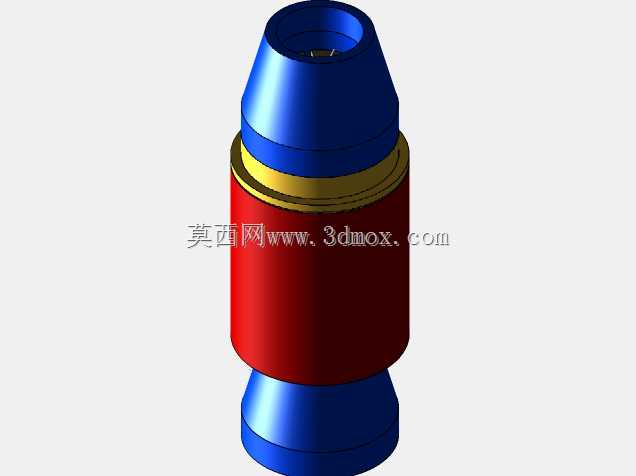

滑动式液压千斤顶内部剖面结构展示

　　这款滑动成形结构的液压起重部件，常应用在狭小空间内的重型构件顶升作业场景，比如设备检修工位的重型部件微调、工装夹具的对位顶紧、小型构件装配时的高度校准，相比传统螺旋顶升结构，它的滑动密封结构能在持续保压阶段提供更稳定的支撑力，不会出现负载下的缓慢回落问题。从剖面结构能看到，整体采用同轴嵌套式布局，外层的蓝色防护套承担防尘、防外力磕碰的作用，两端的内螺纹接口可以直接适配标准规格的外接顶头与底座，不需要额外加工转接件，安装时只需要保证两端连接螺纹的同轴度误差在0.1mm以内，就能避免顶升过程中出现偏载磨损。内部的金色承压套采用分段式设计，和中间的柱塞滑动面配合间隙控制在0.02-0.03mm之间，既保证柱塞滑动时的顺畅度，

　　又能减少液压油的内泄量，红色的密封挡圈嵌在承压套的环形槽内，和柱塞表面形成过盈配合，在高压工况下能随着油压升高自动增强密封贴合度，不会因为长期往复滑动出现密封失效。设计时特意将进出油道集成在下部的基座内，避免外接管路突出本体，在狭小空间作业时不会出现管路磕碰剐蹭的问题，整体的径向尺寸控制在较小范围内，能伸入直径不大的空腔内完成顶升作业，轴向的滑动行程预留了足够的安全余量，柱塞伸到最大行程时，内部仍有足够的配合长度，不会出现柱塞脱出的风险。上下两端的支撑块采用对称式结构，不管是正装还是反装都能正常使用，适配不同方向的顶紧需求，内部的导向环采用非金属耐磨材质，不需要额外添加润滑脂就能长期保持低摩擦系数，减少滑动过程中的卡滞风险。

　　在实际选型使用时，需要注意安装边界的预留，径向要留出至少2mm的间隙避免本体和周边构件摩擦，轴向要根据顶升行程预留足够的伸缩空间，不能让柱塞处于完全伸出或完全缩回的极限位置长期承载，否则会加速密封件和滑动面的磨损。这款结构的滑动面采用了等截面设计，加工时可以一次磨削成型，容易保证尺寸精度，装配时不需要复杂的调整工序，只需要按照顺序将各层嵌套部件装入外套，再压入两端的限位挡圈即可完成组装，后期维护时也能快速拆解更换密封件，不需要专用的工装工具。在负载传递路径上，顶升力从上部的顶头传入，通过柱塞传递到下部的液压腔，承压套将径向的力均匀分散到外层外套上，不会出现局部应力集中的问题，即使在偏载10%的工况下，各部件的应力也能控制在材料许用应力范围内，不会出现结构变形。
