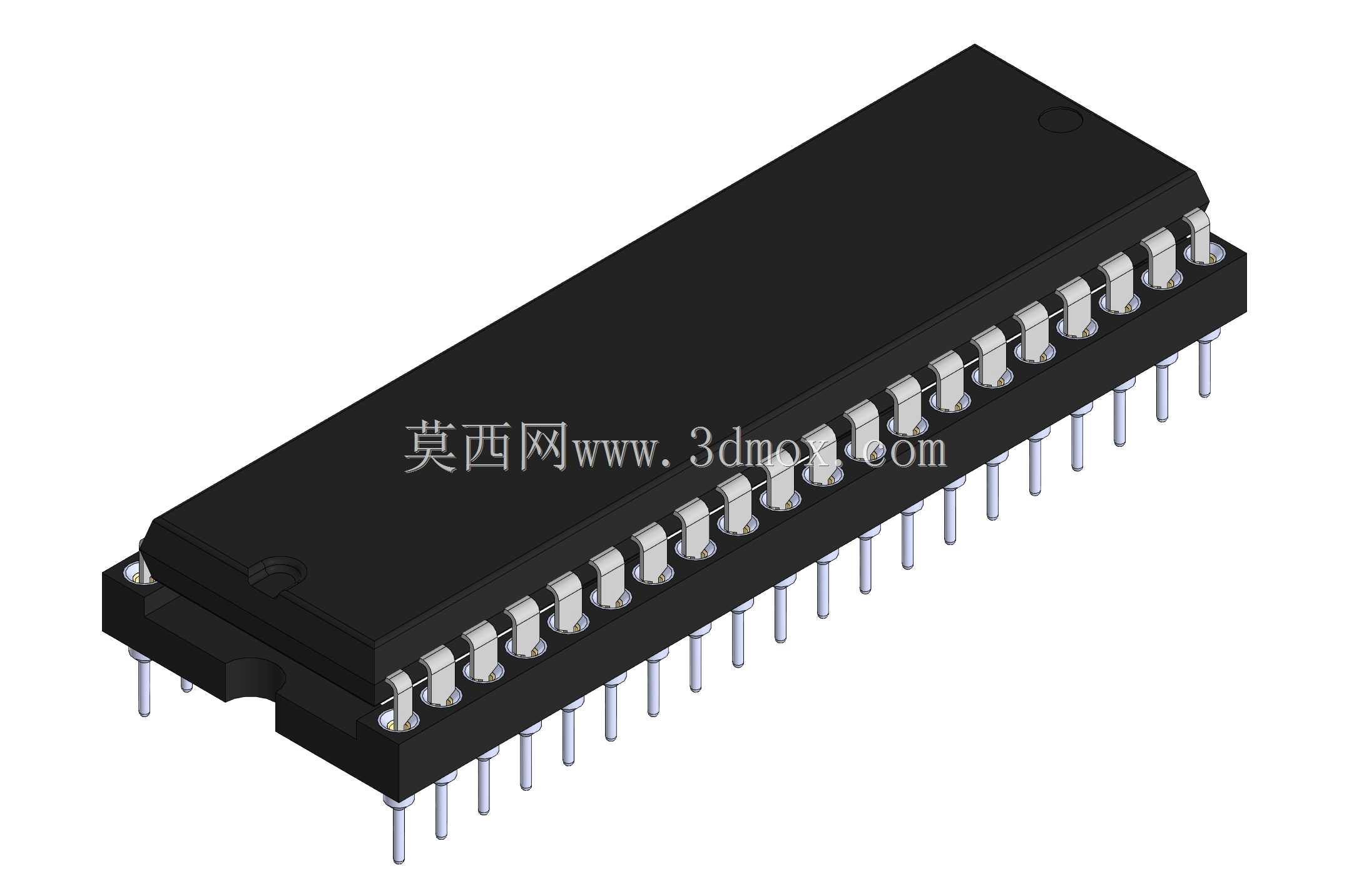

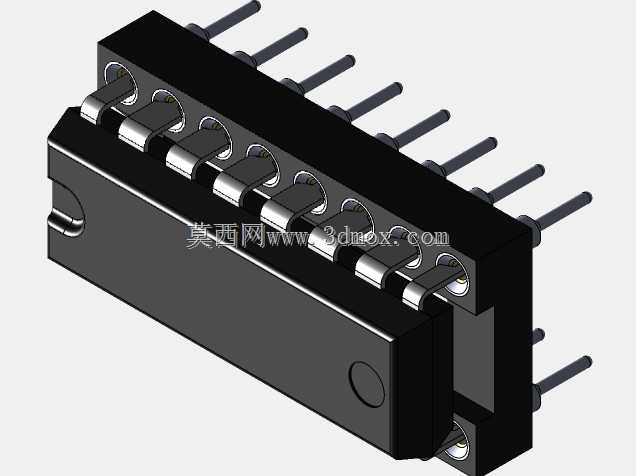

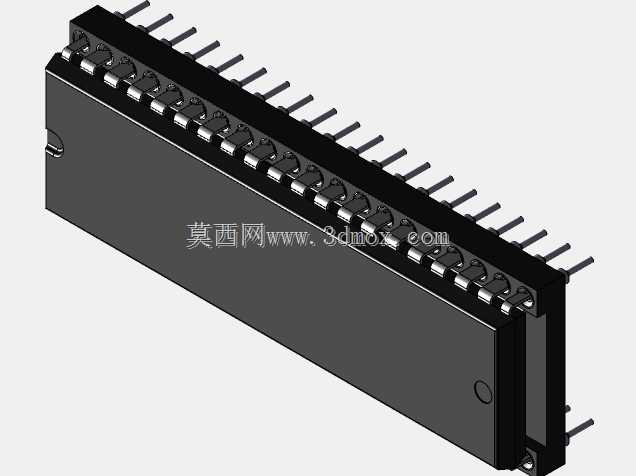

适配SCSM/SCLM插座的直插式IC封装结构

　　在工业控制板卡、通讯终端设备、老式计算机外设接口板的硬件设计场景中，直插式IC搭配对应插座的安装方案至今仍有不可替代的应用价值，这类方案不需要焊接芯片本体，方便后期固件烧录后的芯片更换、故障排查替换，也能避免波峰焊过程中高温对芯片内部晶圆的损伤，尤其适合小批量试制的通讯类电路板、需要反复调试程序的工控开发板使用。本次呈现的直插IC结构，完全适配SCSM与SCLM两类标准IC插座，设计过程中严格对齐两类插座的针脚间距公差，确保插装后针脚与插座簧片的接触电阻控制在合格范围内，不会出现接触不良、针脚弯折的问题。从结构尺寸来看，该IC覆盖两种排距规格，窄体规格排距为7.62mm对应SCSM插座，宽体规格排距为15.24mm对应SCLM插座，

　　相邻针脚的间距统一为2.54mm，这也是行业内直插封装的通用针距标准，能兼容市面上绝大多数通用面包板、万能板的孔位，方便开发者在原型验证阶段快速搭建测试电路。设计时同时考虑了带中央支架与不带中央支架两种插座的适配性，IC本体底部的凸起高度做了精准控制，当插座带有中央定位支架时，IC本体底部不会和支架产生结构干涉，插装到位后IC本体底面和插座顶面能保留0.2mm左右的安全间隙，避免长期使用后因PCB形变导致IC本体被顶起、针脚接触松动的问题。针脚部分的设计做了工艺优化，每根针脚的末端做了0.2mm的倒角处理，插装时能顺利导入插座的簧片孔位，不会出现针脚怼弯、插装偏斜的情况；针脚的直径公差控制在0.02mm以内，和插座簧片的夹持力匹配，

　　既不会因为过松导致运输震动后接触脱落，也不会因为过紧导致后期拆取芯片时拔出插座簧片。IC本体的塑封部分采用标准的黑色矩形结构，本体上的定位缺口设置在一端，对应插座上的防呆凸台，能从结构上杜绝插反的可能，避免因为芯片装反导致的电路短路、芯片烧毁问题；塑封本体的表面做了细微的磨砂纹理处理，和实际量产芯片的外观质感保持一致，在做整机装配的三维干涉检查时，能准确模拟芯片周边的空间占用，避免后期结构件装配时和芯片本体产生碰撞。针对不同针数的使用需求，该结构覆盖了6针、8针、14针、16针、18针、20针、24针、28针、32针、40针全系列常用规格，能满足从简单逻辑芯片、接口转换芯片到存储芯片、微控制器芯片的不同封装需求，

　　结构设计时统一了不同针数芯片的本体宽度、厚度参数，只根据针数调整本体长度，方便PCB设计时统一预留安装空间，不需要针对不同针数的芯片反复调整丝印与封装边界。在三维建模的细节处理上，针脚与塑封本体的结合位置做了真实的溢胶结构还原，和实际芯片的封装工艺细节一致，不是简单的几何体拼接；每根针脚的根部做了轻微的加粗定位结构，对应塑封本体内部的固定位，还原真实芯片的针脚固定方式，在做结构应力仿真时，能更准确地模拟针脚受力后的形变情况，为电路板的抗振设计提供准确的模型参考。这类直插IC搭配插座的安装方式，在通讯类设备的接口板卡上应用十分广泛，比如老式的程控交换机接口板、工业通讯网关的主控板、串口通讯服务器的扩展板，都大量采用这类安装方案，一方面是因为直插芯片的采购成本相对同规格贴片芯片更低，另一方面是后期维护更换不需要专业的焊接工具，现场运维人员用简单的起拔器就能完成芯片更换，大幅降低设备的后期维护成本。设计过程中也充分考虑了芯片与周边元件的安全距离，IC本体两侧的针脚伸出长度做了准确还原，在PCB布局时，能准确计算芯片本体和周边电解电容、接插件、功率电阻的间距，避免出现元件重叠、装配干涉的问题；芯片本体的高度参数也按照行业通用标准设置，当电路板安装到设备壳体内部时，能准确预留芯片上方的散热空间，不会出现壳体盖板压到芯片本体的情况。
