适配SIP插座的双列直插IC封装结构

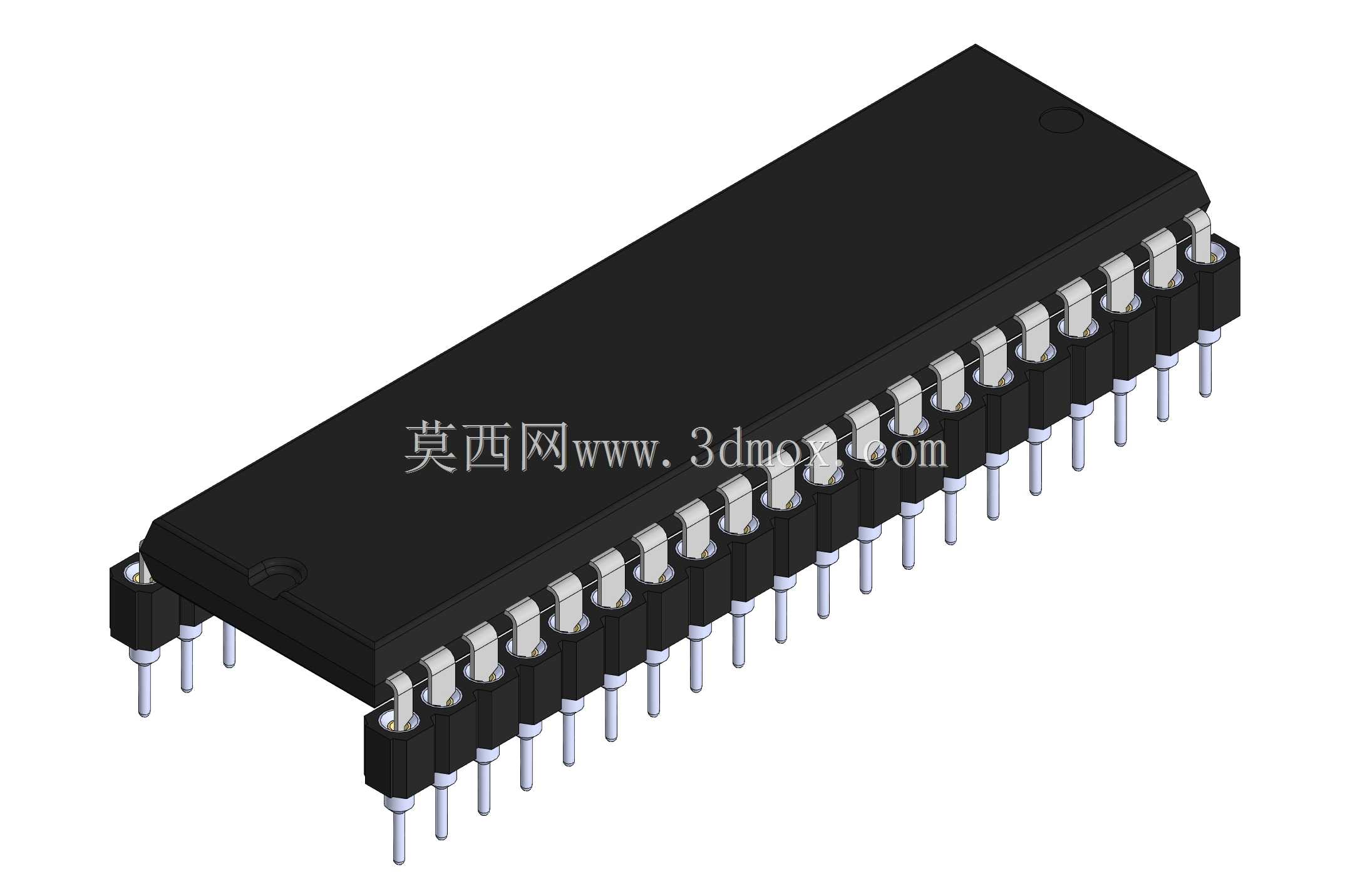

　　在通讯终端、工业控制板卡、老旧设备维修替换的电路板设计场景中，直插式集成电路与配套插座的匹配设计一直是结构工程师需要重点核对的环节，这类器件的安装精度直接决定了板卡焊接后的良品率与后期维护的便捷性。本次呈现的结构模型，完整还原了双列直插IC安装在对应SIP插座上的装配状态，覆盖了常规窄体7.62mm与宽体15.24mm两种排距规格，引脚间距严格遵循2.54mm的行业通用标准，适配引脚数从6针到40针的全系列常规直插IC封装，能够覆盖绝大多数消费电子、通讯设备、工控板卡上的直插芯片安装需求。从实际工程应用角度看，这类带插座的安装结构主要用于两类场景：一类是芯片需要频繁插拔更换的调试板、编程器、测试治具，

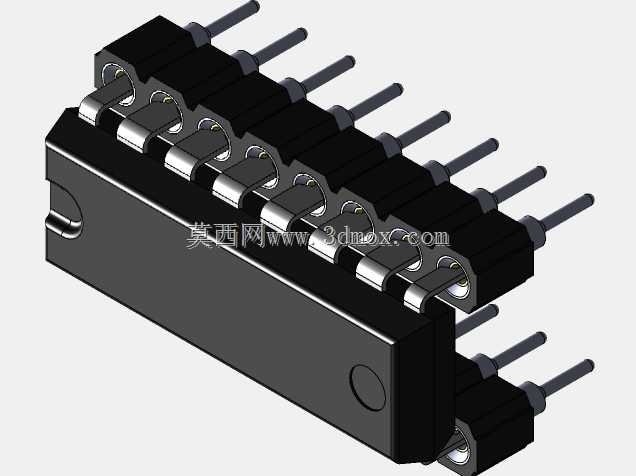

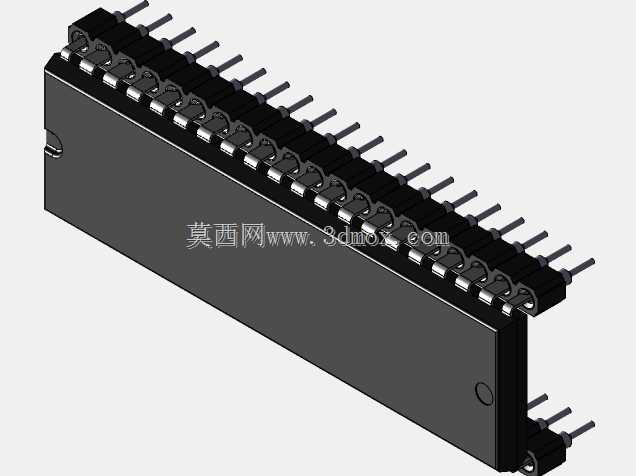

　　避免反复焊接对芯片引脚和PCB焊盘造成损伤；另一类是成本敏感、后期维护需要便捷替换芯片的量产板卡，无需动用焊接工具即可完成故障芯片的更换，大幅降低售后维护的时间成本。设计过程中，首先要明确引脚的配合公差：IC引脚的直径、插座接触簧片的开口尺寸需要保留合理的插拔力范围，既要保证安装后接触可靠，不会因为设备振动出现接触不良，又要避免插拔力过大导致引脚弯折或者插座簧片变形。模型中完整还原了IC本体的塑封外形、引脚的折弯角度、插座的绝缘基座与内部接触端子的结构细节，塑封本体的定位缺口、引脚的长度公差都按照行业通用规范做了还原，能够直接用于PCB布局时的干涉检查、结构外壳的空间预留校核。在安装边界尺寸上，窄体规格的IC本体宽度为7.62mm，

　　加上两侧插座的基座突出部分，整体安装宽度需要预留不小于10mm的板上空间；宽体规格本体宽度15.24mm，对应安装宽度预留不小于18mm的空间，引脚伸出插座底部的长度为2.5mm左右，匹配常规1.6mm厚度PCB的波峰焊工艺要求，焊接后引脚露出焊盘的长度控制在0.5-1mm区间，符合IPC焊接标准。很多新手工程师在做板卡结构设计时，容易忽略IC安装后上方的空间预留，尤其是带插座安装的场景，整体高度比直接焊接IC高出3mm左右，如果外壳内部的支撑筋、散热片的位置没有预留足够空间，很容易出现装配时压坏芯片或者插座的问题，这个装配模型能够直观呈现安装后的整体高度、横向占位，帮助工程师在结构设计阶段就完成空间校核，

　　避免后期开模或者打样后出现装配干涉。另外，不同引脚数的IC长度尺寸随引脚数线性变化，每增加一个引脚，本体长度增加2.54mm，模型中对不同引脚数的尺寸变化逻辑做了参数化还原，设计时可以根据实际选用的芯片引脚数快速调整对应尺寸，无需重新从零建模。插座的绝缘基座上设置有对应引脚的定位槽，安装IC时可以通过定位槽快速对齐引脚，避免出现引脚偏移插弯的问题，模型中也还原了这部分定位结构，能够用于指导生产装配环节的作业规范，减少人工安装时的失误率。在通讯类设备的板卡设计中，这类直插IC搭配插座的结构还常用于接口转换、信号处理模块的安装，相比贴片封装，直插结构的抗振动性能更优，在一些工况较为恶劣的工业通讯设备中，依然是很多工程师的首选封装方案，模型的细节还原度能够满足结构评审、装配模拟、BOM清单核对等多个工程环节的使用需求，不需要额外再对器件的细节做二次修正，能够直接导入装配环境完成整体布局。
