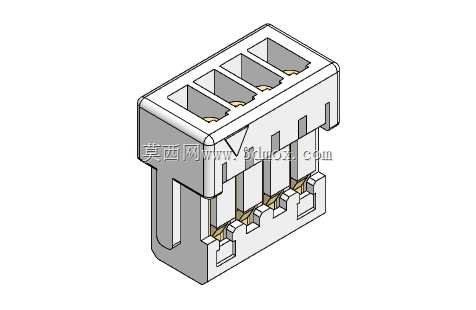

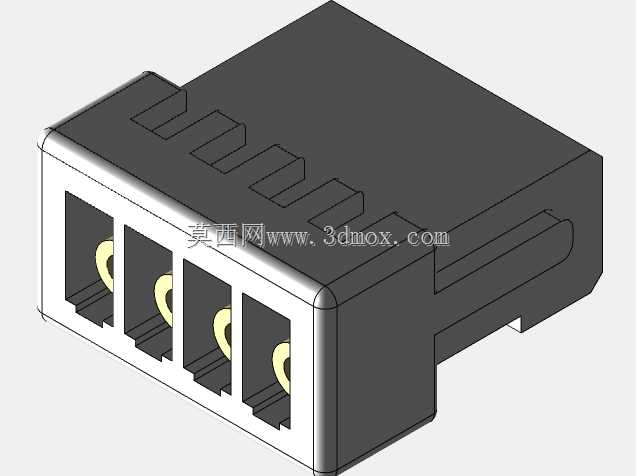

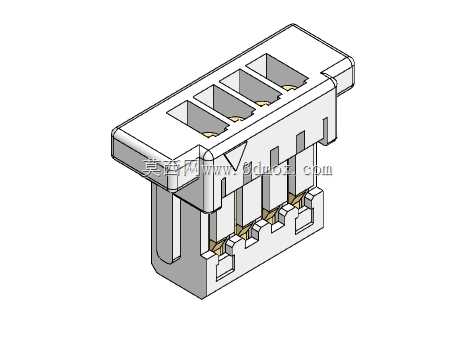

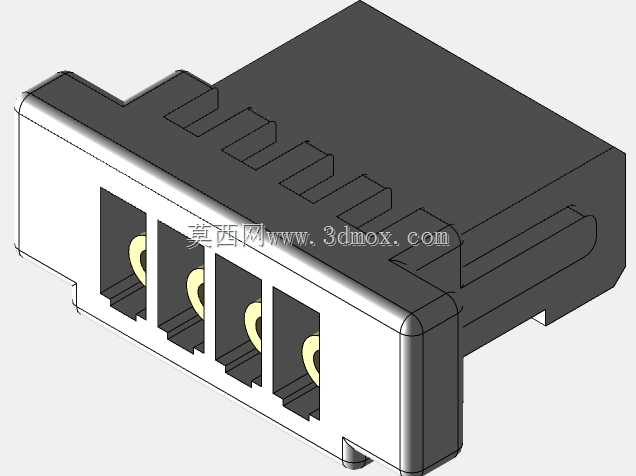

1mm间距4位压接式SHR连接器塑壳结构

　　在消费电子、小型工控传感模块、便携穿戴设备的板级互连场景里，这类1mm间距的压接式连接器塑壳是高密度布线场景下的常用互连部件，主要承担线端与板端的信号、小电流传输衔接作用，相比传统2.54mm间距的接插件，能在有限的PCB板面上节省近60%的安装占用空间，适配当前电子产品小型化、轻量化的设计趋势。从实际使用场景来看，这类塑壳常搭配对应规格的压接端子使用，端子完成导线压接后直接卡入塑壳的定位腔体内，不需要额外焊接工序，现场线束装配效率更高，同时塑壳的防呆结构能避免端子插反、错插的问题，在小批量样机试制、售后维修换线的场景下，不需要专用焊接工具就能完成线束端的拆装操作。从结构设计逻辑来看，该塑壳采用4位并排腔体布局，

　　每个腔体对应独立的端子卡位结构，腔体内部设置有倒刺卡扣结构，当压接好导线的端子从塑壳尾部推入到位后，卡扣会卡在端子的定位缺口位置，防止端子在插拔过程中从塑壳内脱出，同时每个腔体之间设置有隔离筋，避免相邻端子在受外力偏移时出现短路风险。塑壳顶部的导向槽结构，能在和板端针座对接时起到预导向作用，降低对接时的对位难度，避免插针因对位偏差出现弯折、变形的问题；塑壳侧面的防滑凸点，能在手动插拔时提供足够的摩擦力，方便操作人员施力完成插拔动作，不会因为塑壳表面过于光滑出现滑脱问题。关于安装边界与尺寸适配，该塑壳的引脚间距严格控制在1mm，相邻腔体中心距公差控制在±0.05mm范围内，保证和板端针座对接时每个端子都能准确对位，

　　不会出现个别引脚接触不良的问题；塑壳的整体外形做了圆角过渡处理，没有尖锐的棱角，在密集布线的设备内部不会划伤相邻的导线绝缘层；塑壳尾部的入线口做了喇叭口导向设计，压接好端子的导线在推入腔体时，不会被塑壳边缘刮伤导线绝缘皮，降低装配过程中的绝缘破损风险。在材料选型的结构适配设计上，该塑壳的壁厚做了均匀化处理，整体壁厚保持在0.8mm左右，既保证了塑壳本身的结构强度，在常规插拔受力下不会出现开裂、变形问题，也适配注塑成型的工艺要求，避免注塑过程中出现缩痕、缺胶等成型缺陷；塑壳上的定位凸起结构，能在和板端对接到位后提供轻微的段落感反馈，操作人员不需要额外观察就能判断是否插接到位，避免虚接导致的信号传输中断问题。从实际选型适配的角度来看，

　　这类连接器塑壳适配28-32AWG规格的细导线，能满足小信号传输的载流要求，在智能门锁、小型传感器模块、TWS耳机充电仓、便携医疗检测设备的内部互连场景中都有广泛应用，其紧凑的结构尺寸不会占用过多的设备内部空间，同时压接式的装配方式也适配自动化线束加工的生产流程，能通过自动端子机完成端子压接、自动插入塑壳的工序，满足大批量生产的效率要求。在结构建模过程中，需要重点关注腔体内部卡扣的尺寸精度，卡扣的变形量需要控制在材料弹性变形范围内，保证端子插入时卡扣能顺利张开，端子到位后卡扣能回弹卡入端子的定位缺口，同时不会因为卡扣过紧导致端子插入力过大，增加装配难度，也不会因为卡扣过松导致端子保持力不足，在使用过程中出现端子退针的问题；另外塑壳和板端对接的配合面尺寸公差需要严格控制，保证对接后的插拔力处于合理区间，既不会因为配合过紧导致插拔困难，也不会因为配合过松导致接触可靠性下降，在设备受振动、冲击的工况下出现连接断开的问题。
