2mm间距双排直插PBD2连接器结构

　　这款双排直插排母连接器，核心应用场景覆盖消费类通讯终端、工业控制板卡、小型智能传感设备的板间信号互联环节，在手持通讯设备的主板与副板连接、工控IO扩展模块的信号转接、便携检测仪器的内部电路对接场景中，这类间距2mm的双排排母是兼顾安装密度与连接可靠性的常用选型。不同于大间距排针排母多用于大电流传输的定位，2mm间距的该款连接器主要承担低压数字信号、低频模拟信号的传输任务，单pin接触电阻控制在毫欧级，能满足常规TTL、CAN等常见通讯电平的稳定传输需求，避免信号在板间接驳处出现过大衰减或接触干扰。

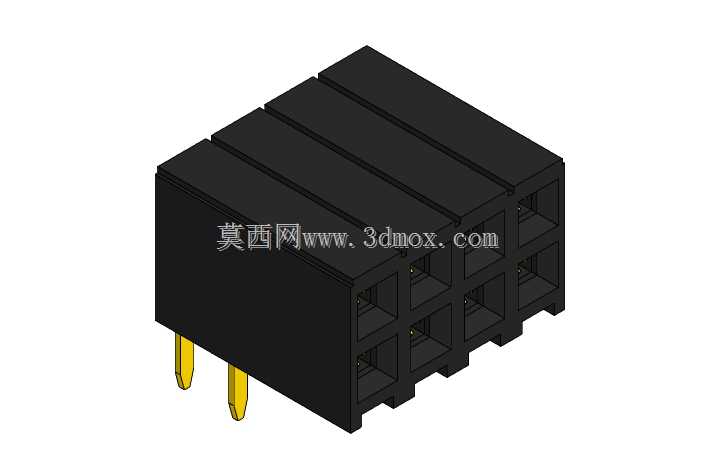

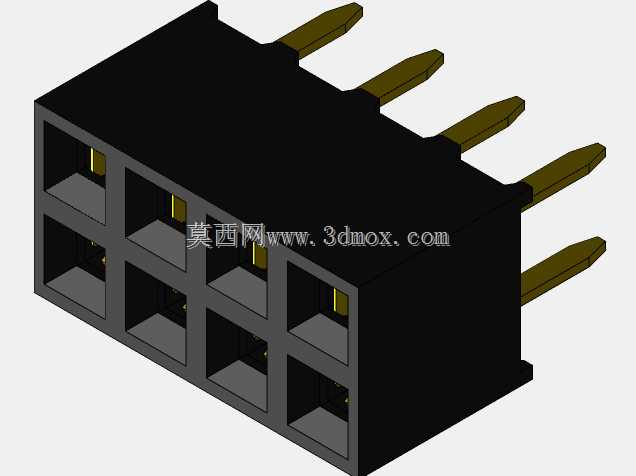

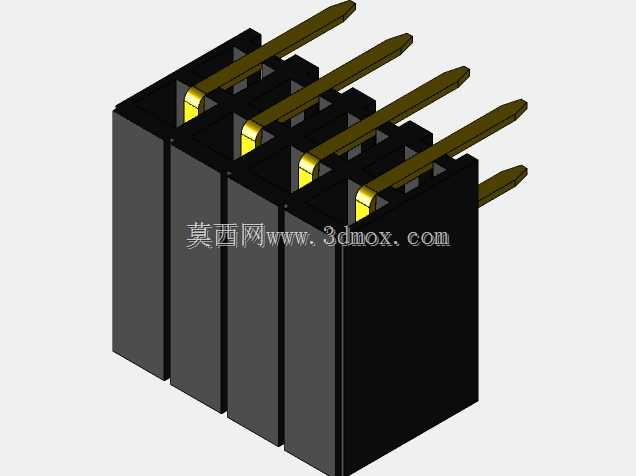

　　从结构设计逻辑来看，这款连接器采用黑色高温绝缘基座作为主体承载结构，基座材质选用耐回流焊温度的热固性工程塑料，能够承受常规波峰焊、回流焊的高温工况，不会在焊接过程中出现基座变形、pin针移位的问题。接触端子采用镀金铜合金材质，插合端设计有弹性接触结构，和配套排针对插时能形成稳定的多点接触，即使设备存在小幅振动的使用场景，也能维持接触的连续性，不会出现瞬断问题。直插式的引脚设计适配PCB通孔焊接工艺，引脚长度经过匹配常规1.6mm板厚的优化设计，过板后露出的焊脚长度刚好满足焊锡浸润形成可靠焊点的需求，不会出现引脚过短焊盘吃锡不足、或是引脚过长焊后和相邻焊点形成锡连的问题。

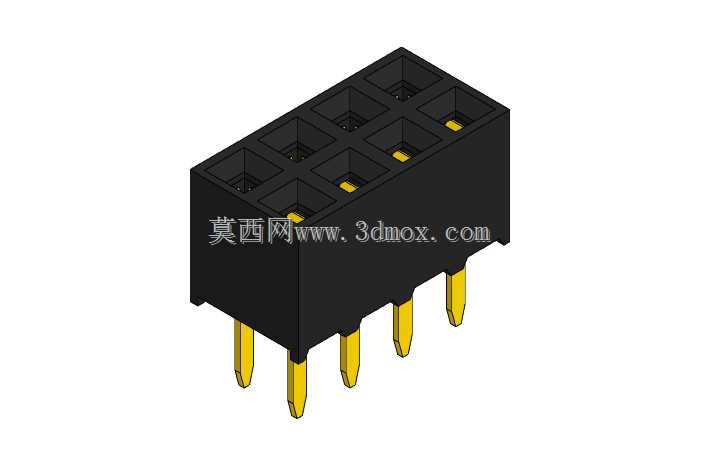

　　外形尺寸上，这款连接器的双排pin位按照2*4的排布设计，横向相邻pin中心间距为2mm，两排pin之间的排距同样匹配2mm间距排针的标准尺寸，整体基座高度为4.3mm，对插后和配套排母的叠合高度控制在较低水平，能够适配内部空间紧凑的便携类通讯设备的安装需求，不会因为接插件高度过高挤占设备内部的结构空间。安装边界方面，设计时需要在PCB上对应位置预留双排通孔焊盘，焊盘孔径匹配引脚直径设计，同时在基座本体的投影区域外预留0.5mm以上的安装避让空间，避免周边布设的过高元器件和连接器本体产生结构干涉；对插方向上需要预留足够的插拔操作空间，方便生产组装和后期维护时的排针对插操作，不会因为周边结构遮挡导致插合不到位。

　　在实际选型使用中，这类双排排母需要和同规格的双排直插排针配套使用，插合时的保持力经过结构优化，既不会因为插拔力过大导致组装困难，也不会因为保持力不足在设备受外力拉扯时出现接插件松脱的问题。绝缘基座的抗电强度、绝缘电阻参数都满足低压电子设备的安规要求，相邻pin之间的绝缘性能能够避免相邻信号之间出现串扰问题。对于结构设计人员来说，在进行PCB布局时，除了预留安装空间，还需要注意焊接时的引脚共面度要求，该款连接器的引脚共面度控制在0.1mm以内，能够适配自动化贴片焊接的工艺要求，不会出现个别引脚虚焊的问题。在三维建模过程中，这类标准接插件的模型需要精准还原pin位间距、基座外形、引脚长度等关键安装尺寸，确保在进行整机结构装配校验时，能够准确判断接插件和周边结构件、元器件的干涉情况，避免后期开模或打样后出现装配冲突。不同于定制化的专用连接器，这类通用型标准排母的供应链成熟，采购成本低，互换性强，是中小批量电子通讯产品内部板间连接的高性价比选型方案，在进行结构设计时优先选用这类标准接插件，也能有效降低产品的物料采购成本和后期维护的物料替换难度。
