4mm高度2mm间距单排排母连接器结构

　　在消费电子、工业控制板卡、通讯终端设备的板间互联场景里，这类矮体单排排母是极为常用的板级连接元件，主要承担两块平行印制电路板之间的信号与小电流传输职能，相比常规高度排母，4.3mm的总高设计专门适配内部空间局促的紧凑型设备，比如手持通讯终端、薄型采集模块、小型化传感节点这类对堆叠厚度有严格限制的产品，能在保证连接可靠性的前提下，尽可能压缩板间垂直占用空间，避免整机厚度超标。从实际选型适配角度看，2mm的引脚间距属于行业通用的中密度接插件规格，既不会像1.27mm间距那样对SMT或波峰焊的工艺精度要求过高，提升中小批量生产的良率，也不会像2.54mm间距那样占用过多板上布线面积，平衡了工艺容错性与空间利用率。

　　这款排母采用直插式安装设计，底部的镀金插针长度适配常规1.6mm板厚的通孔焊盘，插针穿过PCB后预留的焊锡浸润长度刚好满足波峰焊的工艺要求，不会因为插针过长导致焊后剪脚工序增加额外工时，也不会因为插针过短造成焊盘浸润不足、连接强度不够的问题。接触端采用的是方形插孔内的弹性接触结构，插孔内部的镀金接触簧片能保证和对应排针插合时的接触电阻稳定，在多次插拔后依然能保持可靠的电气连接，适配设备生产调试阶段的反复拆装需求，也能满足后续售后维护时的板卡更换操作。绝缘基座采用耐高温的工程塑料材质，能承受波峰焊时的高温冲击，不会出现基座变形、插孔移位的问题，基座两侧的定位结构能在插合对应排针时起到导向作用，避免插针错位顶弯簧片，

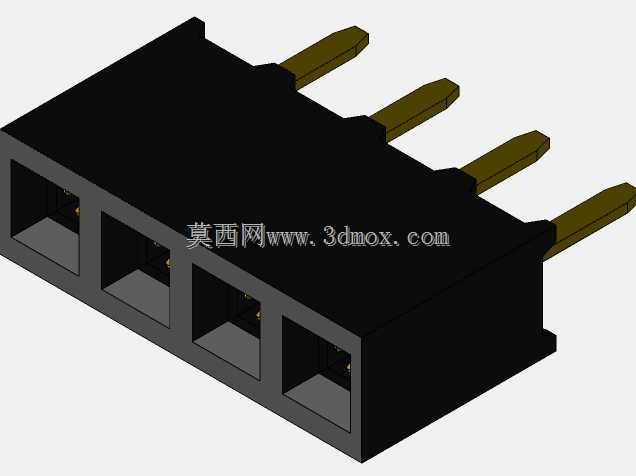

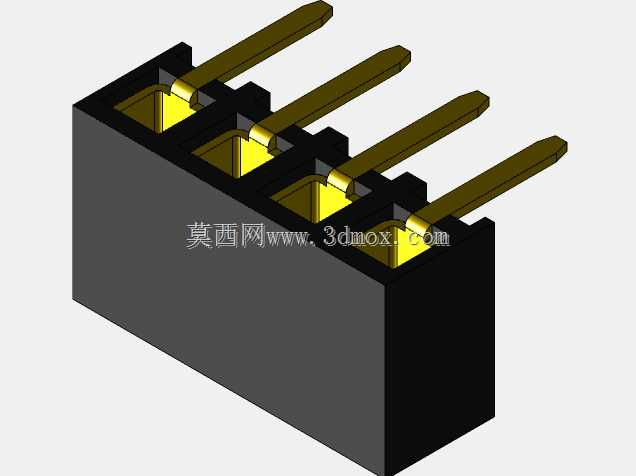

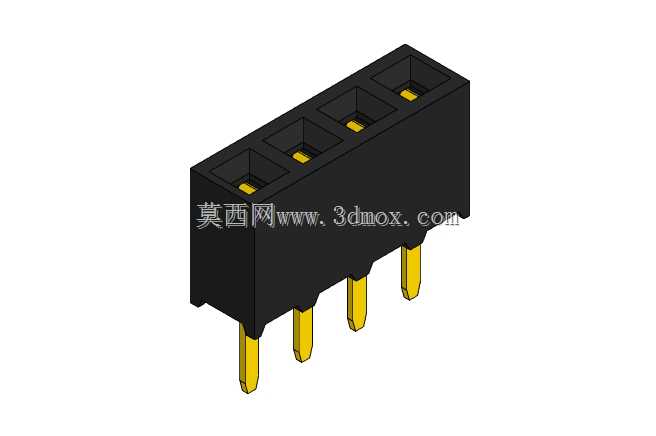

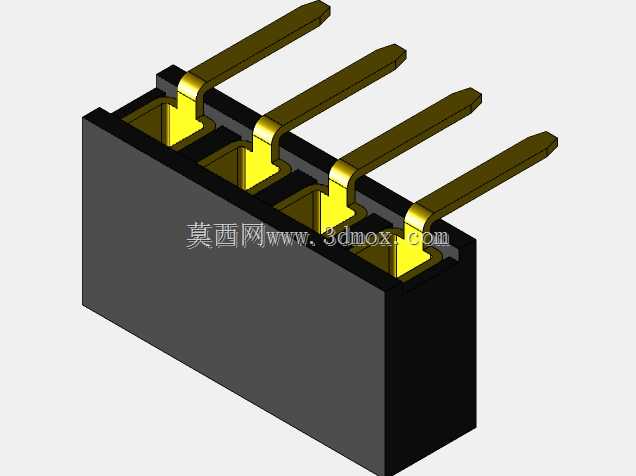

　　也能在焊接时辅助治具定位，提升批量焊接时的位置精度。从建模设计的角度看，这个模型严格还原了实物的安装边界，引脚的中心距、插针的截面尺寸、基座的外形倒角、插孔的开口位置都和实际量产零件保持一致，结构工程师在进行PCB布局、整机堆叠设计时，可以直接调用这个模型进行干涉检查，确认排母和周边电容、电阻、结构壳体之间的安全距离，避免出现设计阶段预留空间不足，导致实际组装时零件干涉、无法装配的问题。在通讯类设备的应用中，这类排母常用来连接主控板和接口扩展板、射频前端小板，相比软排线连接，排母的连接刚性更好，抗振动性能更强，在有一定振动要求的工业通讯终端、车载通讯模块里，不会因为长期振动出现接触不良的问题，

　　同时直插式的焊接方式比板对板连接器的成本更低，在对成本敏感的大批量消费类通讯产品里，能有效控制整机BOM成本。设计时还需要注意，排母的塑料基座底部和PCB表面之间预留了微小的排气间隙，在波峰焊过程中，焊锡挥发的助焊剂气体可以从间隙排出，不会在基座下方形成气泡导致虚焊，插针的根部做了凸台限位，插针压入塑料基座时的位置精度由凸台保证，不会出现插针高低不齐、插入深度不一致的问题，保证每个引脚的焊接长度一致，电气性能均匀。对于三维建模从业者来说，这个模型的细节还原度足够支撑整机的数字样机搭建，不管是做结构干涉检查、装配工艺模拟，还是做产品的爆炸图展示、维修手册示意图制作，都能直接使用，不需要再额外测绘零件尺寸，能大幅缩短结构设计阶段的零件建模周期，把更多精力放在整机的结构优化和性能验证上。在实际选型替换时，只要是引脚间距2mm、单排、安装高度4.3mm的直插排母，不管是哪个品牌的同规格料号，安装尺寸都可以和这个模型适配，工程师在做备选料号替换时，不需要重新调整PCB封装和结构预留空间，能提升物料选型的灵活性，降低单一物料断供带来的生产风险。
