三排直插式PBT2板对板连接器结构

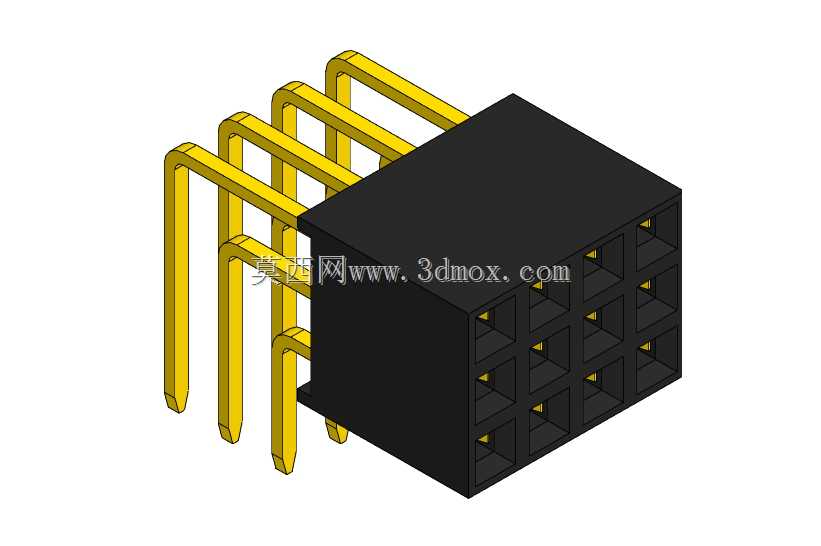

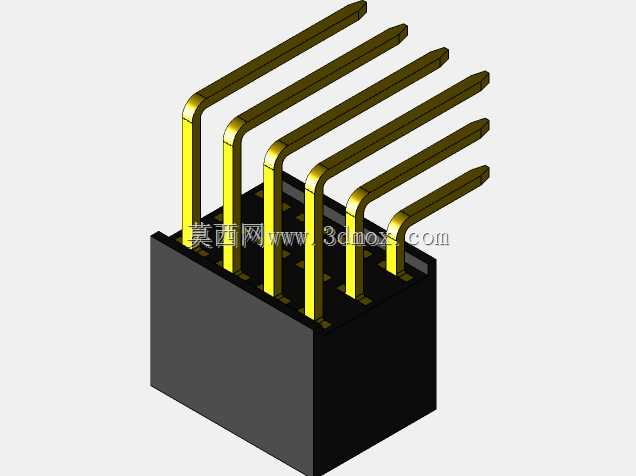

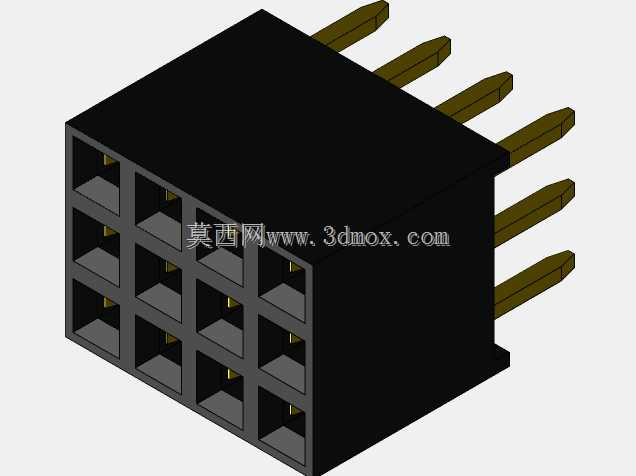

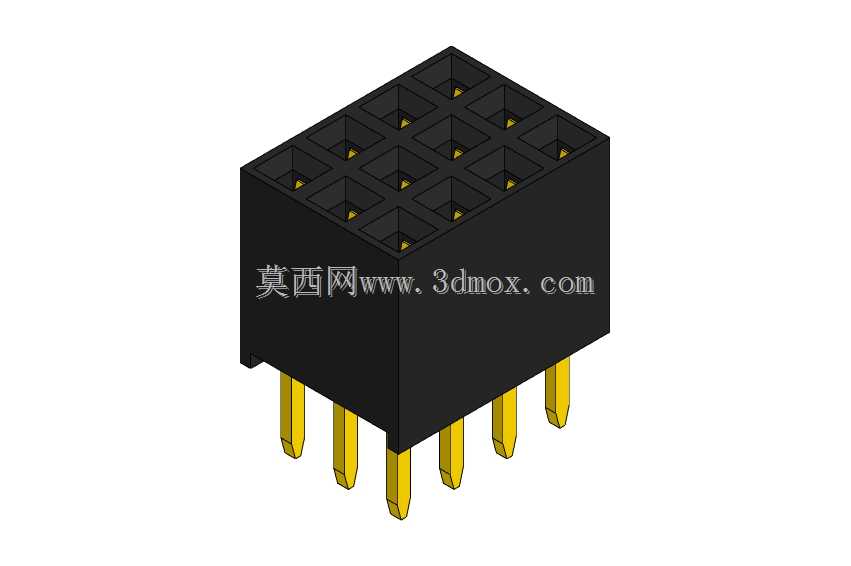

　　这款三排结构的板对板连接器，主要应用在工业控制板卡、通讯设备主板、嵌入式开发模块等需要高密度板间信号传输的场景中，在多通道信号并行传输的设备里，这类连接器可以在有限的PCB板面积上实现更多点位的电气连接，相比双排同间距连接器，能节省近三分之一的板上占用空间，适合紧凑型设备的内部布线需求。从实际使用场景来看，这类连接器常被用在工控IO扩展板、通讯接口转接板、小型化采集模块的板间堆叠连接中，能够稳定传输低压控制信号与低速数据信号，接触件采用镀金铜质插针，配合绝缘基座的定位结构，可保证多次插拔后的接触可靠性，避免长期使用后出现接触电阻升高、信号断连的问题。产品的功能设计上，采用阴头插座结构，与对应规格的直插排针配合使用，

　　实现两块平行印制板之间的垂直电气连接，插针与基座的结合处做了防松脱结构设计，在波峰焊焊接过程中不会出现插针偏移、浮高的问题，绝缘基座采用PBT材质注塑成型，具备较好的耐高温特性，能够满足常规无铅波峰焊的温度工艺要求，不会在焊接过程中出现基座变形、针位偏移的问题。设计思路上，这款连接器采用3*4的点位布局，相邻接触件中心间距为2mm，整体安装高度为6.35mm，在保证足够爬电距离的前提下压缩了整体外形尺寸，基座四周做了轻微的导向倒角，在与排针对插时可以自动校正微小的位置偏差，降低装配时的对位难度，插针伸出基座底部的长度符合常规PCB板厚的焊接要求，过盈配合的插针固定方式可以保证插针在基座内的垂直度，不会出现插针歪斜导致的焊接不良问题。

　　从安装边界来看，这款连接器的基座外形为规整立方体，安装时在PCB板上预留的开孔位置需要与插针位置一一对应，焊盘尺寸按照插针直径做常规设计即可，连接器周边不需要预留额外的避让空间，基座侧面没有突出的卡扣或定位柱，适合在板上空间紧凑的位置贴装，三排的针位排布使得信号走线可以在连接器周边更灵活的布置，不会出现单排或双排连接器走线集中导致的布线拥堵问题。在实际选型使用中，这类连接器需要注意配对排针的规格匹配，同间距同针数的排针才能保证顺利对插，插针的插入深度设计为标准值，对插后两块板之间的间距保持固定，不会出现过插导致的插针弯曲或者插不到位导致的接触不良问题，绝缘基座的材质耐焊接热性能可以满足两次过波峰焊的工艺要求，

　　适合双面混装的PCB板生产工艺。接触件的镀金层厚度满足工业级设备的使用要求，在常规温湿度环境下长期使用不会出现氧化锈蚀的问题，能够保证信号传输的稳定性，连接器的整体机械强度可以承受常规装配过程中的插拔力，不会出现基座开裂、插针脱落的问题。在三维建模过程中，这类连接器的模型需要准确还原针位间距、插针直径、基座外形尺寸、安装高度等关键参数，保证在PCB结构设计时可以准确做干涉检查，避免实际装配时出现连接器与周边元器件干涉、与外壳结构干涉的问题，插针的伸出长度、基座底部的凸台结构都需要准确还原，才能在结构评审时准确判断焊接后的空间余量，给结构设计提供准确的参考依据。
