双排凹头直插PBD2连接器结构设计

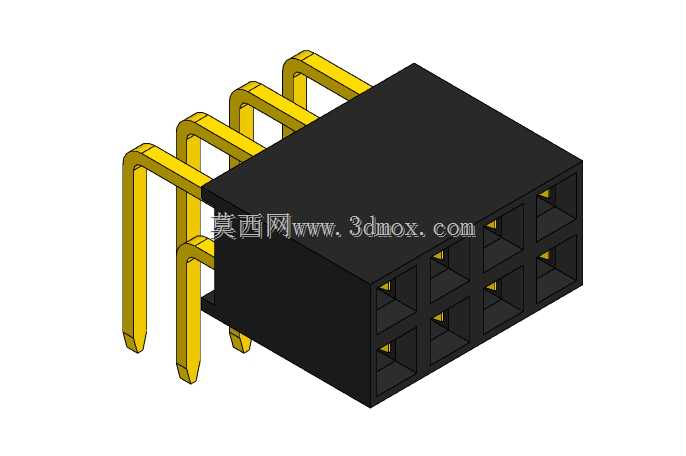

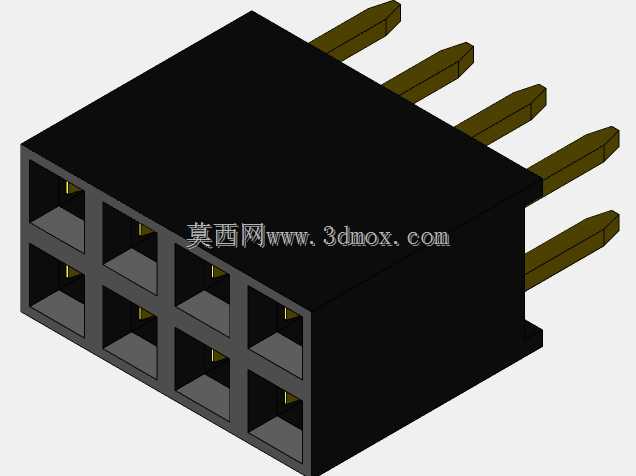

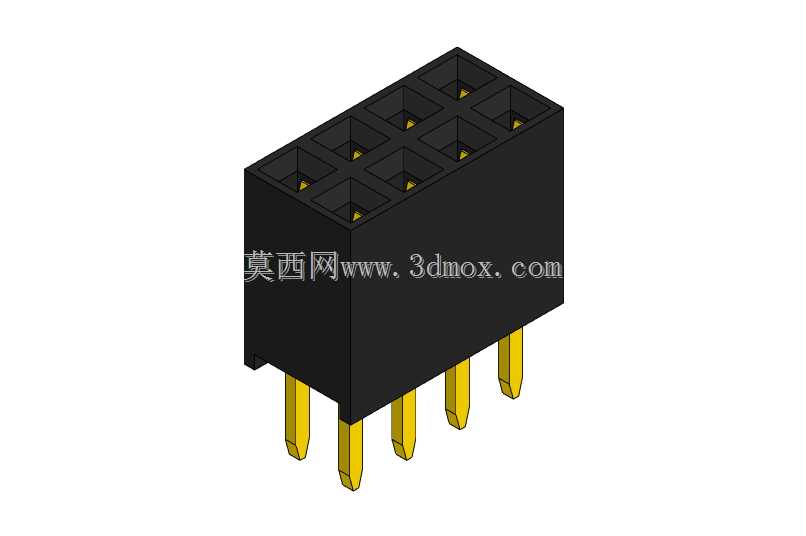

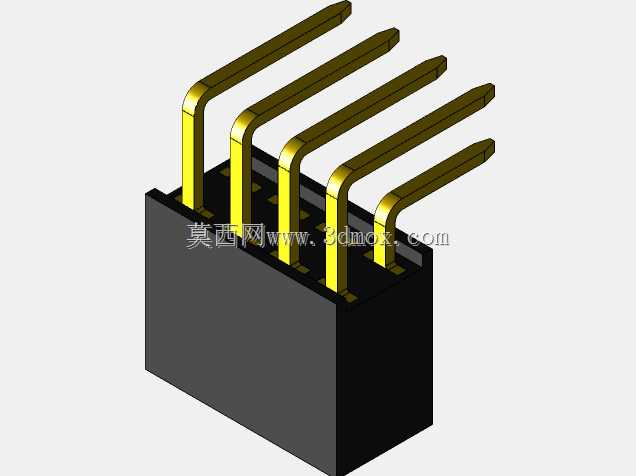

　　在消费电子、工业控制板卡、通讯终端设备的板级互连场景里，这类双排凹头排母连接器是实现板对板、板对模块信号与小电流传输的核心基础元件，日常选型和结构建模时，往往需要精准匹配安装孔位、插合高度、针脚间距，才能避免SMT或波峰焊后出现装配干涉、接触不良的问题。这款PBD2连接器采用双排2*10针布局，针脚中心间距设定为2mm，属于行业内通用的间距规格，适配同间距的双排直插排针使用，整体塑壳高度为6.35mm，这个高度参数是经过多场景适配验证的：当两块PCB板通过该连接器叠装时，既可以预留出板间走线、贴片元件的放置空间，又不会让整体板组厚度过大，满足便携通讯设备、小型工控模块对紧凑安装空间的要求。塑壳部分采用黑色耐高温绝缘材质，

　　凹头的结构设计是为了在插合对接时给公端排针提供导向定位，插合过程中排针可以顺着凹腔顺滑进入接触端子，避免针脚歪折、对位偏移的问题，每个插孔内部的接触端子采用镀金铜材，保证多次插拔后的接触可靠性，降低接触电阻，减少信号传输过程中的衰减。外露的直插针脚采用黄铜镀金处理，针脚长度适配常规1.6mm厚度PCB的波峰焊工艺，针脚的截面尺寸、定位公差严格控制，过炉焊接时不会出现虚焊、连锡的问题，塑壳底部的定位凸台可以卡在PCB的安装定位孔上，焊接前就能完成预固定，减少SMT或手工焊接时的移位偏差。从结构设计的角度看，建模时需要重点关注几个边界尺寸：首先是两排针脚的中心距，必须严格匹配PCB封装的焊盘间距，否则会出现插装不上的问题；

　　其次是塑壳的外部轮廓尺寸，要考虑到周边元件的放置安全距离，避免和相邻的电容、芯片等元件产生干涉；再者是插合面的凹腔深度，要保证公端排针插入后有足够的接触深度，同时不会出现顶死塑壳的情况。这类连接器常应用在6s类通讯终端的内部板卡连接、小型物联网模块的扩展接口、工控传感模块的信号接插上，相比单排排母，双排结构可以在相同的板占用宽度下提供一倍的信号通路，适合引脚数较多、空间受限的互连场景。设计时还需要考虑塑壳的耐温特性，要满足无铅波峰焊260℃峰值温度下不形变、不产生有害气体的要求，端子的保持力要达到行业标准，避免插拔过程中端子从塑壳中脱出。建模过程中，针脚的倒角、塑壳的脱模斜度都要符合注塑加工的工艺要求，不能出现无法开模的直角结构，

　　插孔内部的端子卡位结构要清晰表达，方便后续做装配干涉检查、封装库匹配的时候可以直接调用模型核对尺寸，不需要反复测量实物。在实际设备选型时，除了针数、间距、高度这些核心参数，还要注意连接器的插拔寿命、额定电流、接触电阻这些电气参数，不过从结构建模的角度，优先保证安装尺寸、外形轮廓、插合边界的准确性，就能满足结构设计阶段的干涉检查、布局评估需求，这款模型的参数化设计可以方便后续调整针数、高度，快速衍生出不同规格的同系列连接器模型，提升结构设计的效率。
