五毫米方形直插式漫反射LED灯珠结构

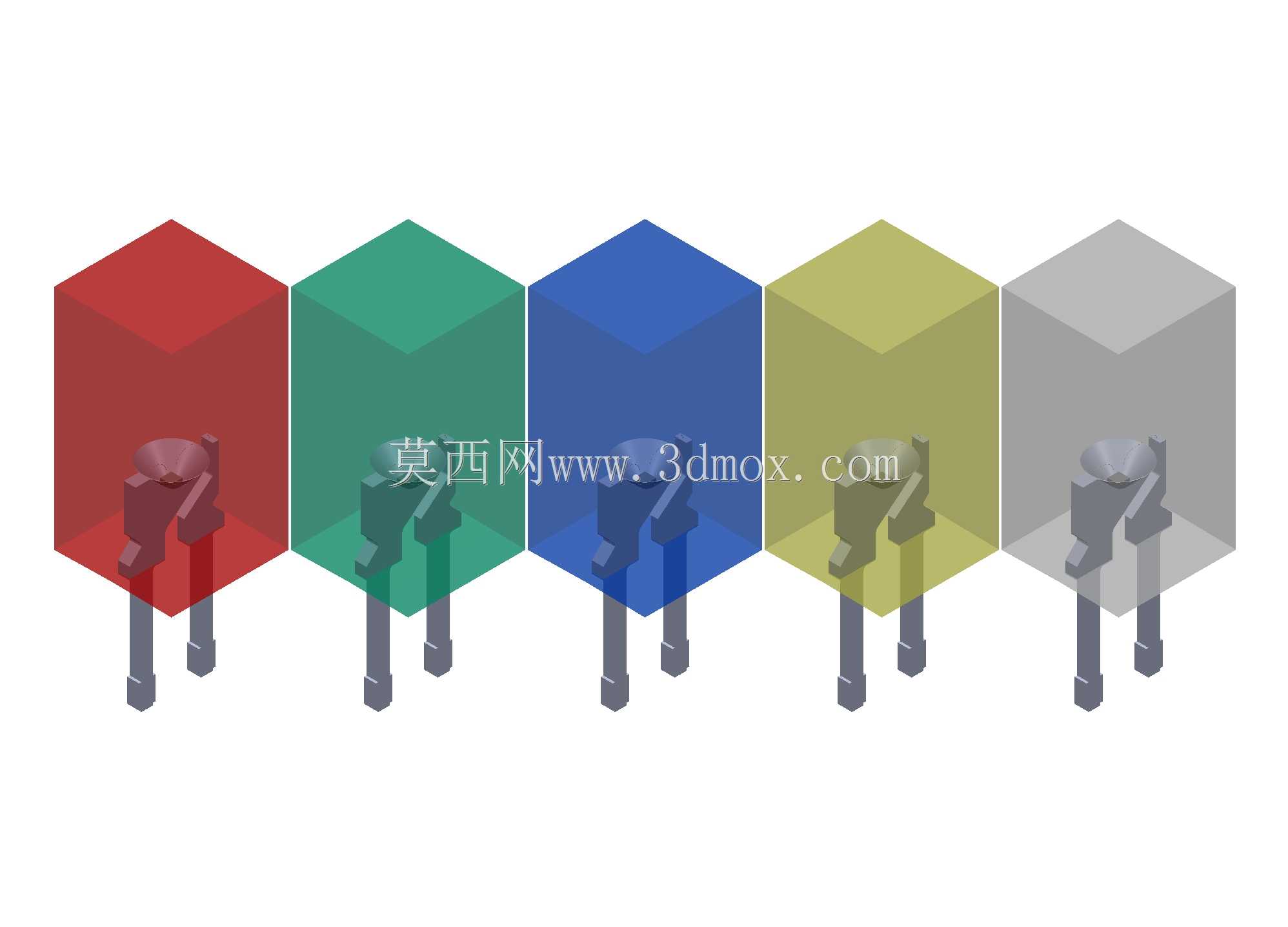

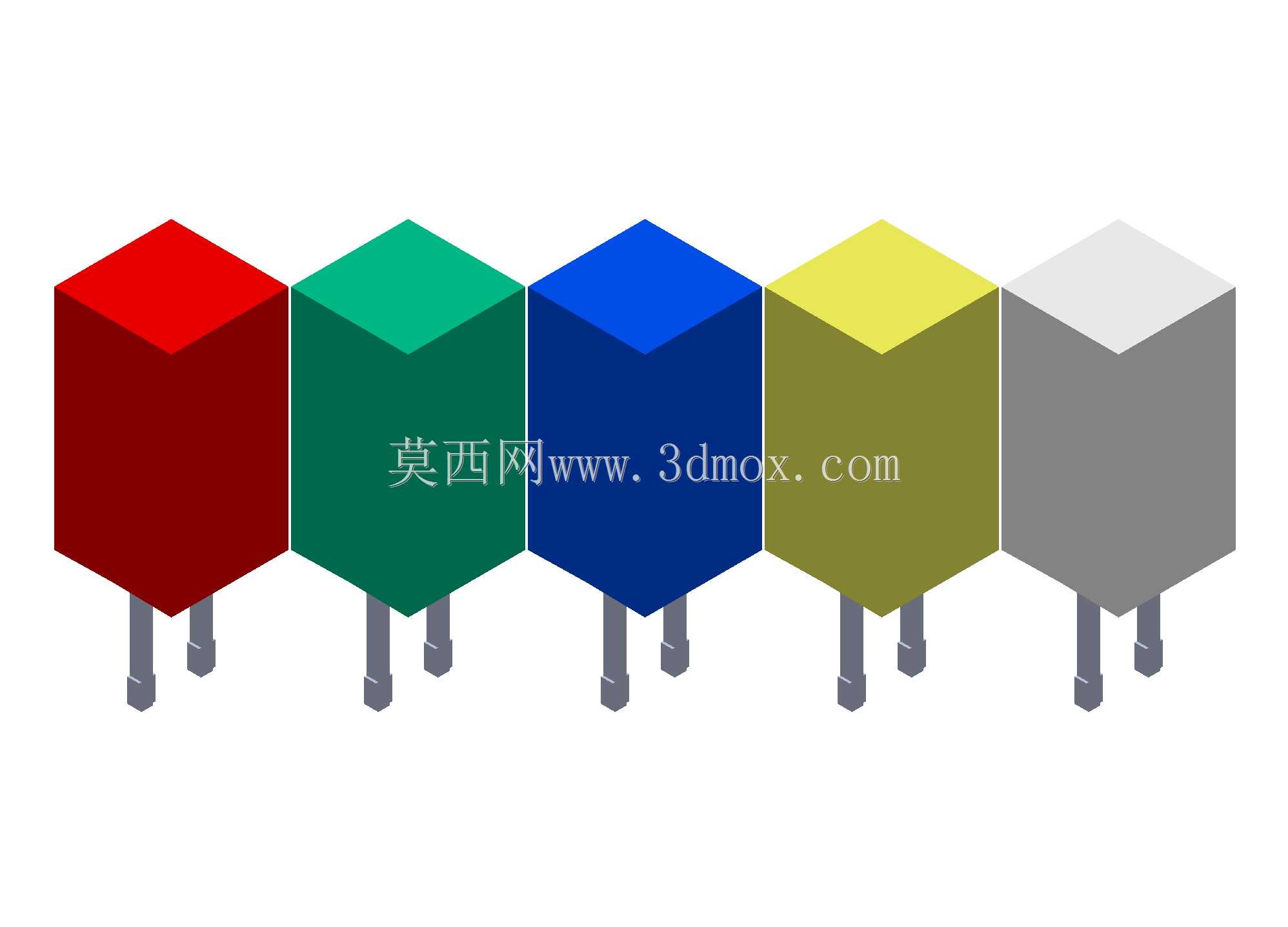

　　在各类通讯终端、消费电子、工业控制板卡的硬件设计环节中，直插式方形LED是板载状态指示、信号反馈场景里应用频次极高的分立元件，本次建模的5mm规格方形灯珠，覆盖了红、绿、蓝、黄、白五种常规发光色号，同时包含漫反射、透明、清水透镜三种光学结构选型，能够适配不同场景下的发光角度、显示清晰度需求。

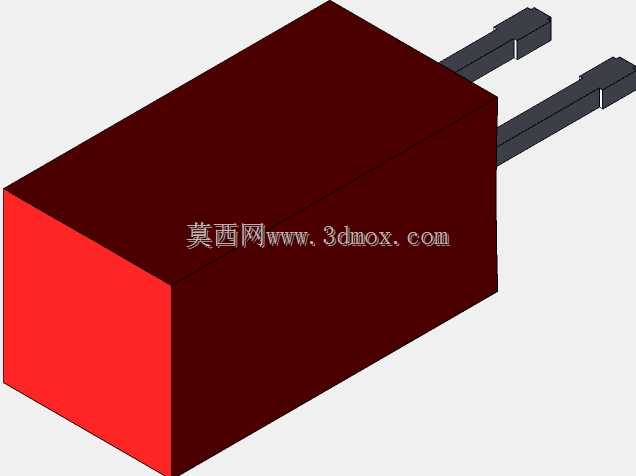

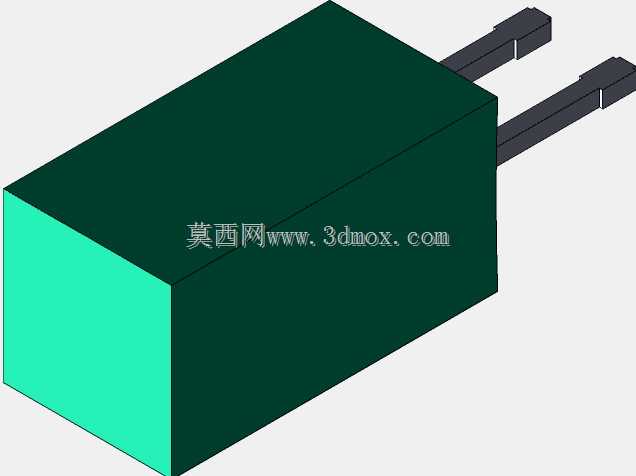

　　从实际选型应用的角度来看，漫反射款灯珠的胶体采用雾面混光材质，发光均匀无明显亮斑，适合设备面板上的电源指示、运行状态提示这类需要柔和发光效果的场景，不会因为光线过于集中造成操作人员视觉疲劳；透明透镜款的光线汇聚性更强，可视距离更远，多用于户外通讯设备、工业机柜的远距离状态提示场景；清水透镜款的透光率介于两者之间，兼顾了发光均匀度和光线投射距离，适合消费类电子产品的功能提示、小型通讯模块的信号指示场景。

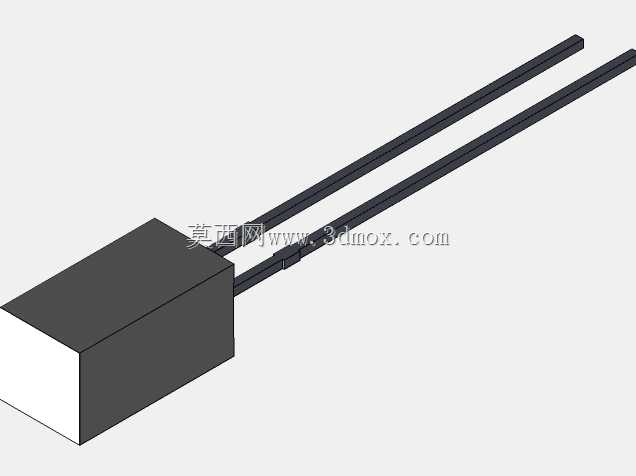

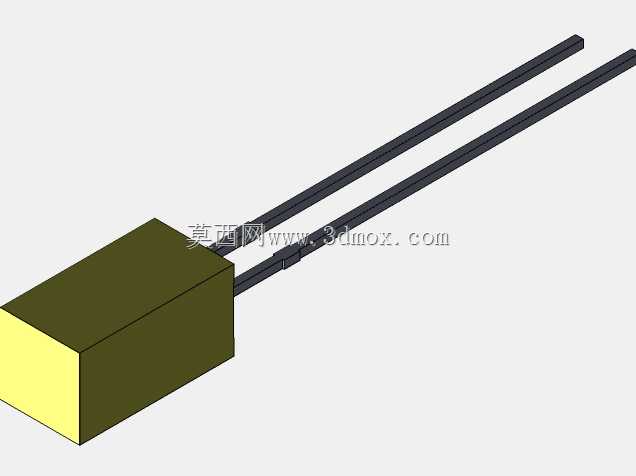

　　建模过程中首先明确了元件的安装边界：该款灯珠为标准双引脚直插封装，引脚间距适配常规2.54mm网格的PCB焊盘设计，引脚直径、引脚伸出长度完全符合波峰焊、手工焊的工艺要求，在PCB布局阶段可以直接调用模型完成器件占位，避免出现焊盘间距不匹配、元件与周边结构件干涉的问题。灯珠主体的方形胶体尺寸严格控制在5mm×5mm的标称规格，胶体高度、引脚弯折位置的尺寸都参考了行业通用的量产规格，能够匹配市面上绝大多数灯座、面板开孔的安装尺寸，设计面板开孔时无需额外调整公差，直接按照标称尺寸预留0.1mm的安装间隙即可满足装配要求。

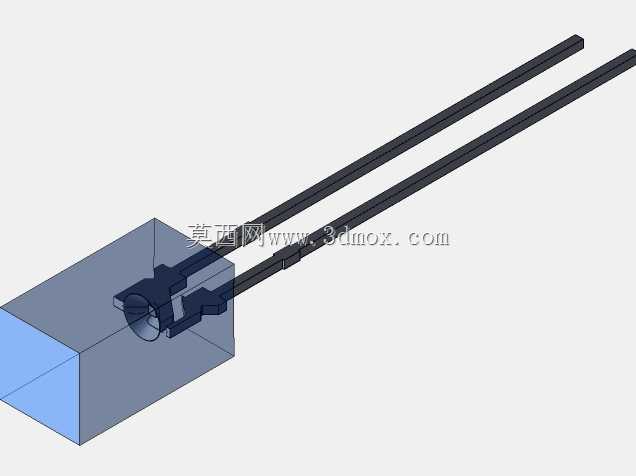

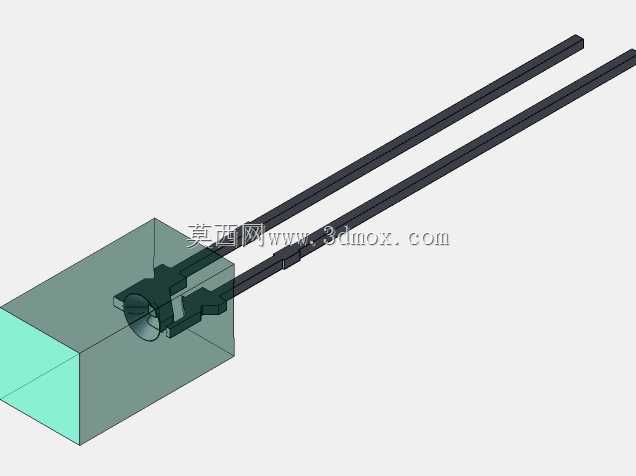

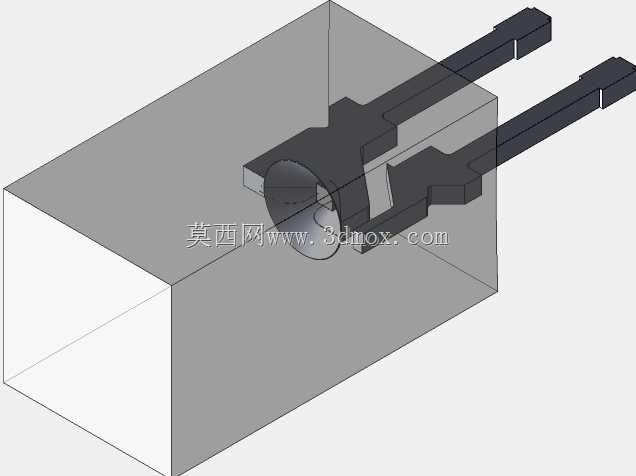

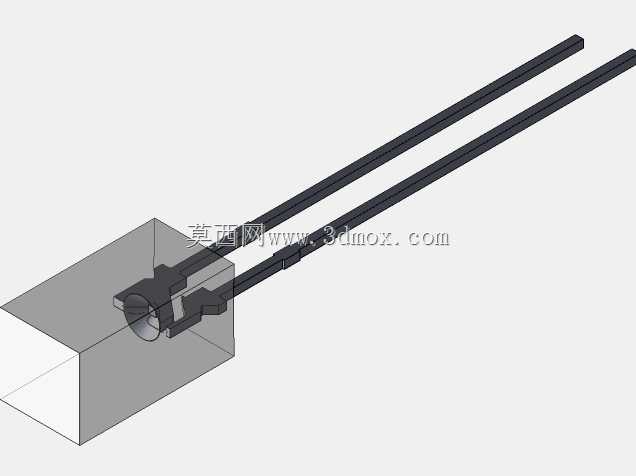

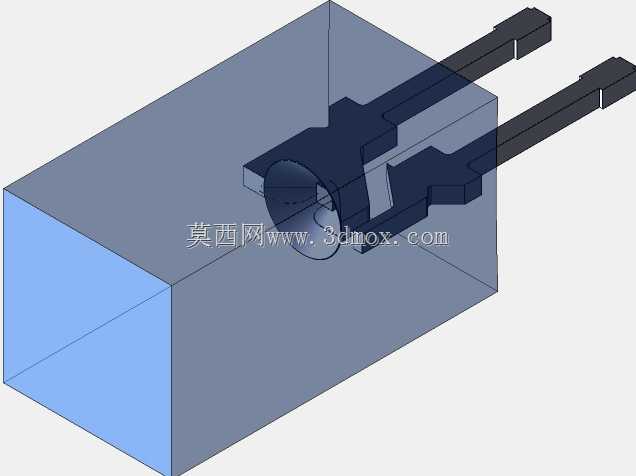

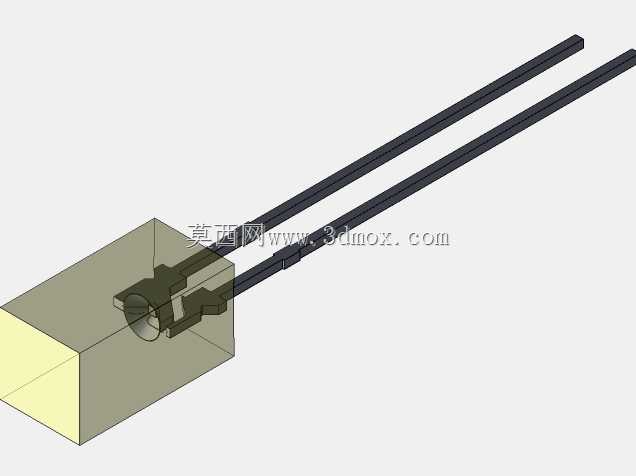

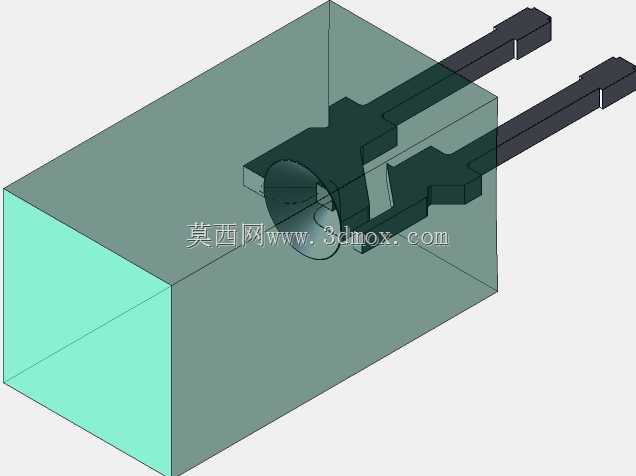

　　结构设计上，模型还原了内部支架、发光芯片、封装胶体的分层结构，不同颜色的灯珠通过胶体材质的光学参数区分，漫反射款胶体设置了对应的雾面散射参数，透明款设置了高透光折射参数，在做设备外观渲染、装配效果验证时，可以直接模拟出实际通电后的发光效果，帮助结构工程师提前评估灯珠排布的显示效果，避免后期打样后出现灯光串扰、显示亮度不均的问题。针对不同CAD软件的适配性，模型在导出时做了曲面优化，不存在破面、重叠面的问题，导入各类机械设计软件后可以直接用于装配干涉检查、BOM表统计，也可以导出为通用格式用于PCB结构协同设计，减少硬件工程师和结构工程师之间的反复核对工作量。

　　在实际的通讯设备设计场景中，这类方形直插LED往往会成排排布在设备前面板，用于显示网络端口状态、电源状态、信号强度等信息，建模时统一了同系列不同色号灯珠的安装尺寸，在做面板布局时可以直接批量调用，不需要针对不同颜色的灯珠单独调整开孔位置和焊盘封装，大幅提升布局设计效率。同时模型还原了引脚的成型角度，引脚伸出胶体后的弯折位置符合量产时的成型规范，在做板卡装配模拟时，可以准确模拟引脚插入焊盘后的长度，避免出现引脚过长顶到外壳、或者引脚过短焊接不良的问题。对于需要做设备透明外壳渲染的场景，模型的胶体光学属性设置能够真实还原光线穿过透明外壳后的显示效果，帮助设计人员提前评估不同外壳材质下的灯光可视性，比如深色半透明外壳下需要选择亮度更高的透明透镜款，浅色透明外壳下可以选择漫反射款避免灯光过于刺眼。
