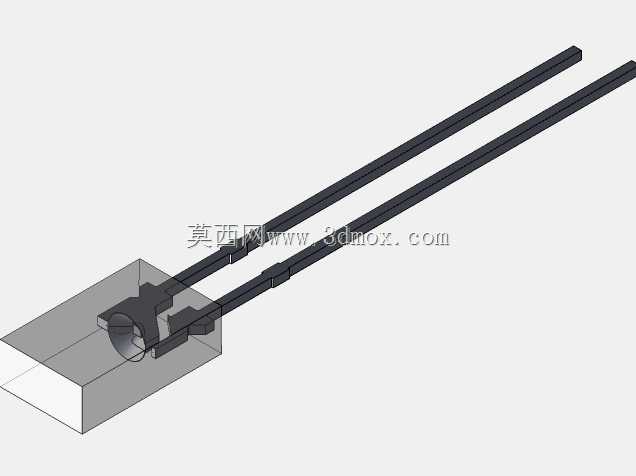

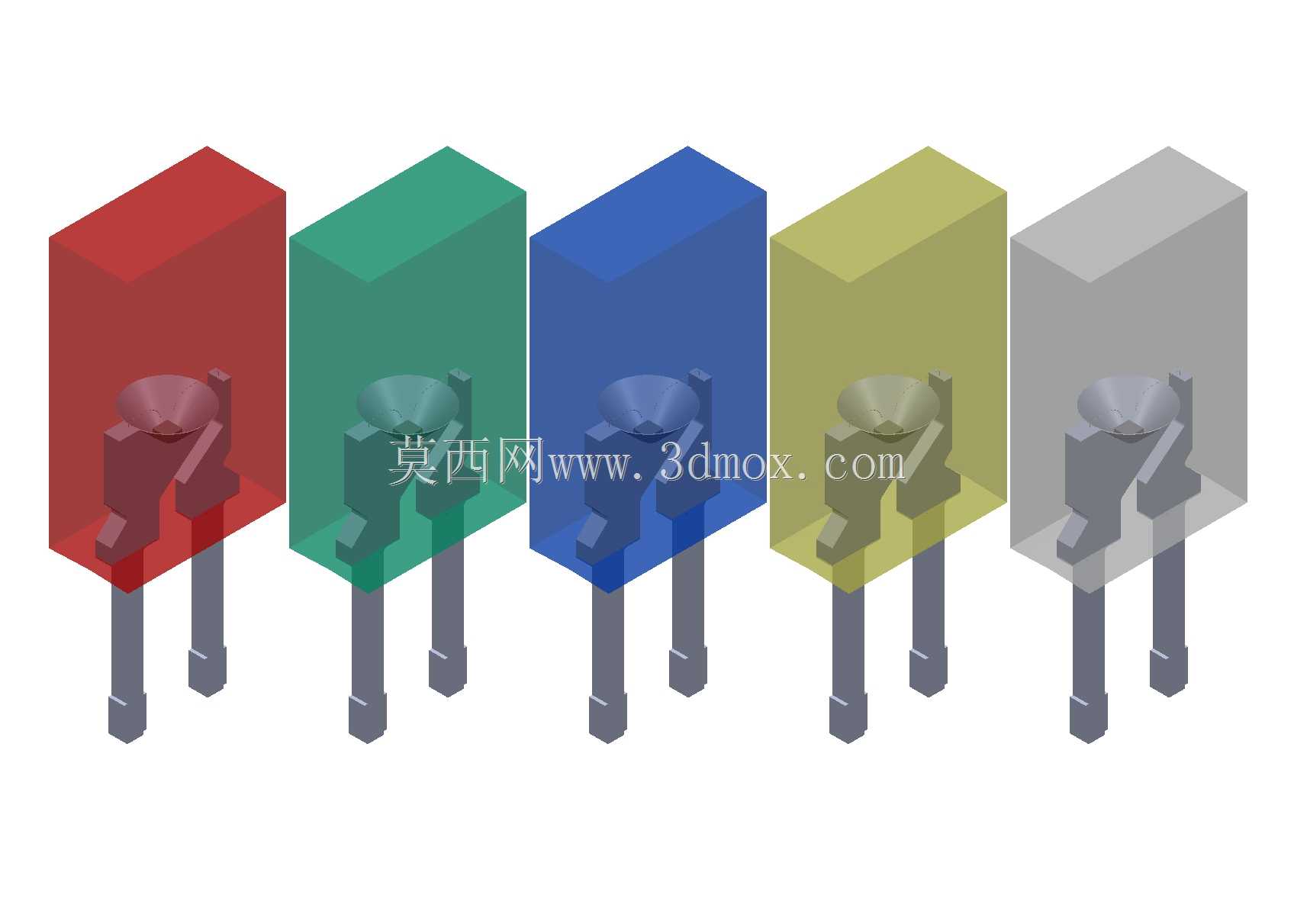

五色漫反射透镜直插矩形LED元件

　　在消费电子、通讯终端、工业控制板卡的设计环节里，直插式LED是板级状态指示最常用的基础元件，这类2.5x5mm矩形封装的漫反射透镜LED，适配绝大多数需要明确状态反馈的板载安装场景，不管是通讯设备的电源指示、信号链路状态提示，还是小型工控板的运行、故障、待机状态分区显示，都能通过不同发光色的排布实现清晰的视觉区分，不需要额外增加导光结构就能在常规室内光照环境下让操作人员快速识别设备运行状态。

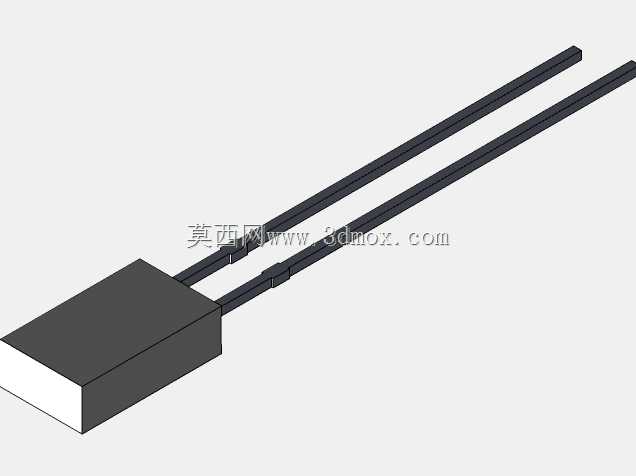

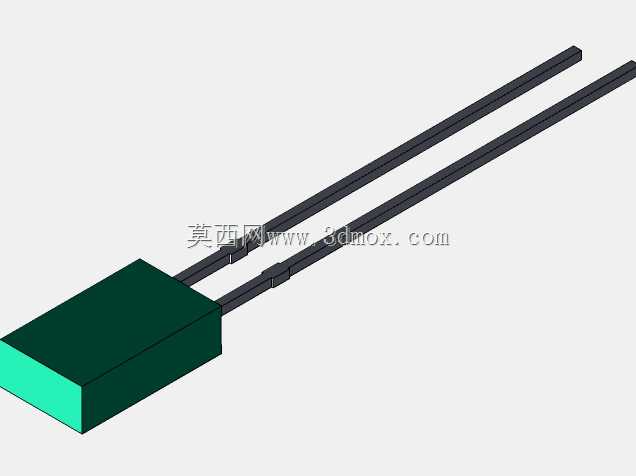

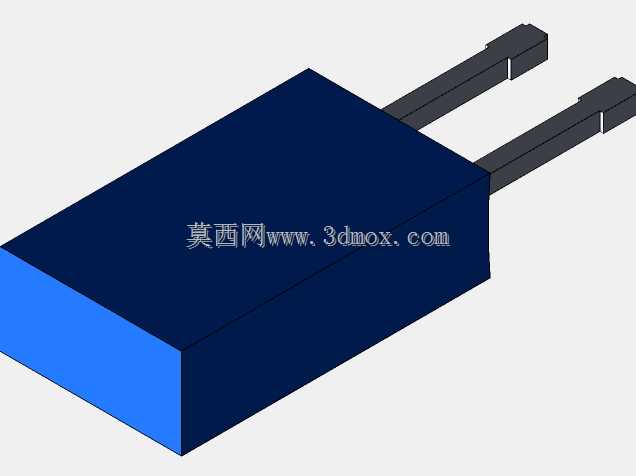

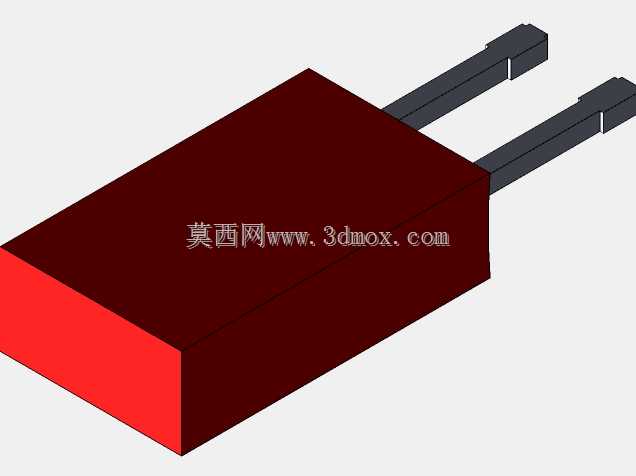

　　从实际选型适配的角度看，这款矩形封装LED的引脚间距、本体高度都匹配常规波峰焊的工艺要求，两个直插引脚的直径、伸出长度符合通用PCB通孔设计规范，在做PCB Layout的时候不需要额外调整焊盘孔径与间距参数，直接调用标准通孔焊盘封装就能完成布局，本体2.5mm的宽度、5mm的长度尺寸，在板上排布时相邻元件的安全间距可以控制在1mm以上，不会出现元件干涉、焊接连锡的工艺问题。透镜部分采用漫反射清水透镜设计，和普通透明透镜的直插LED相比，发光角度更大，出光更柔和，不会出现局部亮斑导致的指示效果不均，即使是从斜侧方向观察板卡状态，也能清晰识别发光状态，不需要正对LED本体就能判断信号，这一点在机柜内多层板卡排布、设备操作面板有一定观察角度的场景下实用性很强。

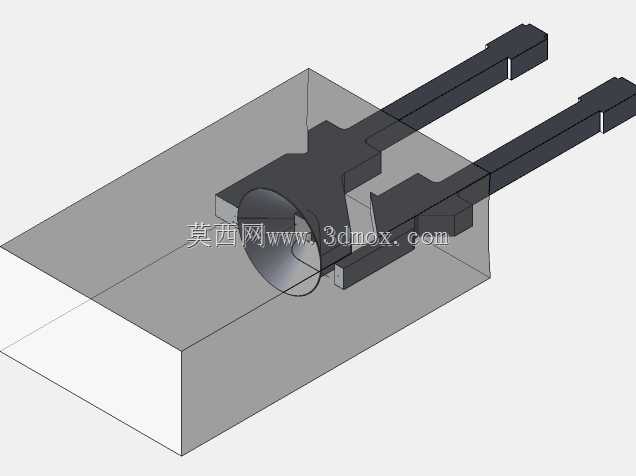

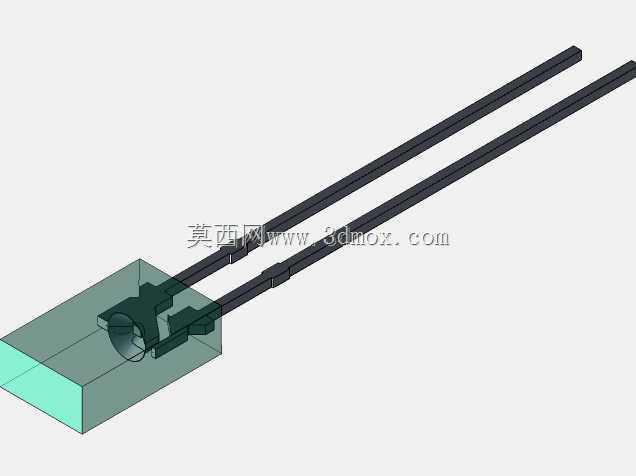

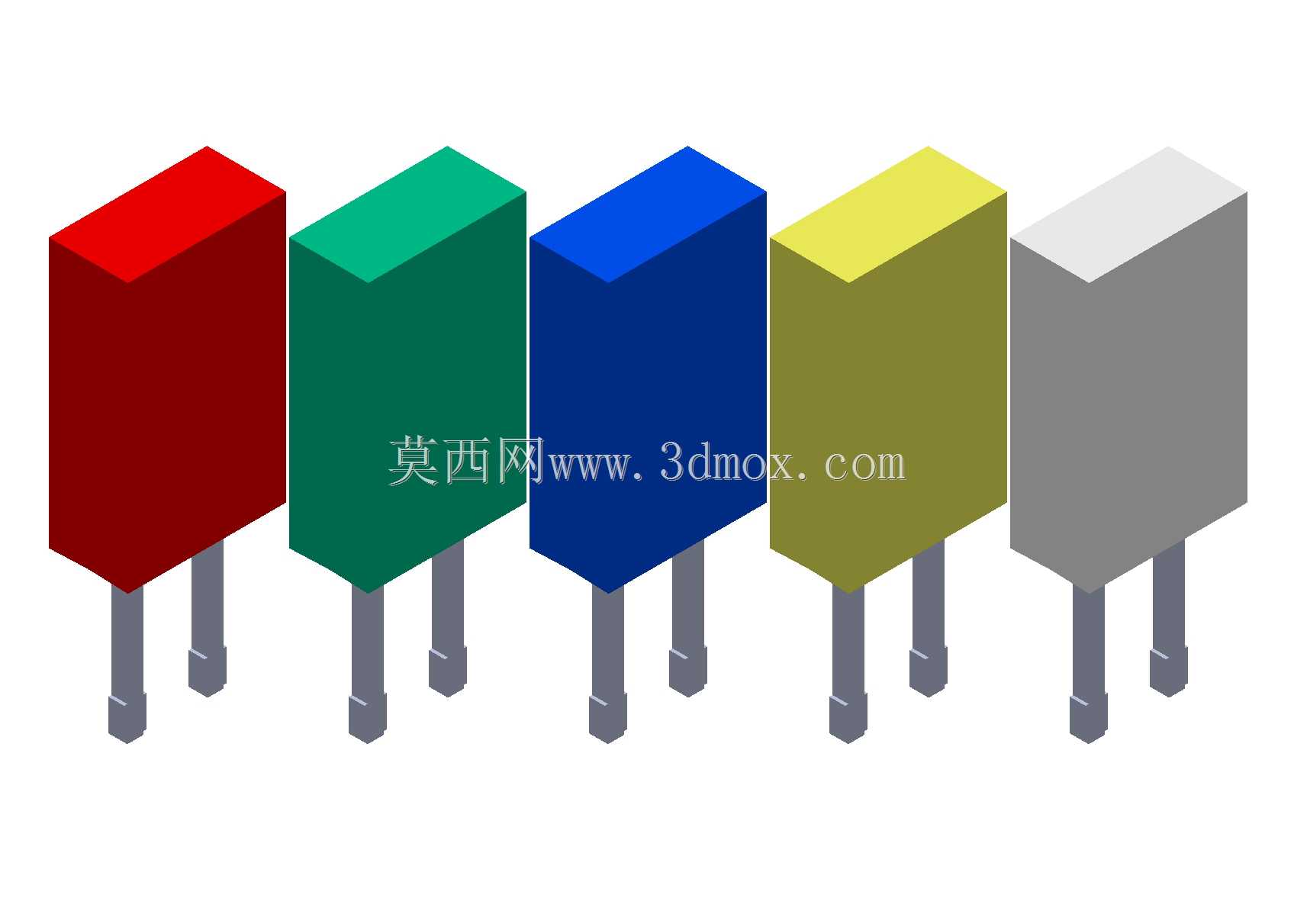

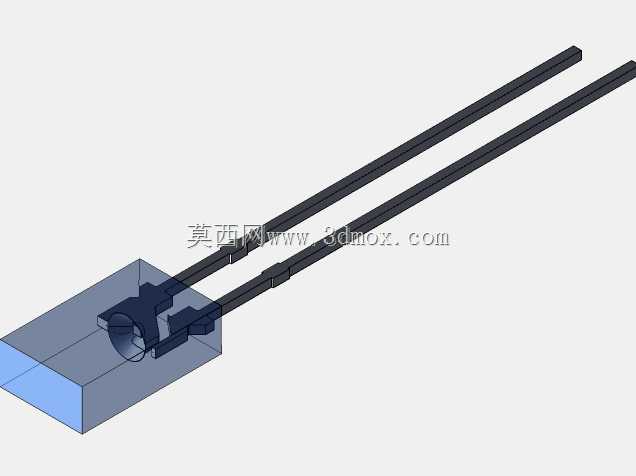

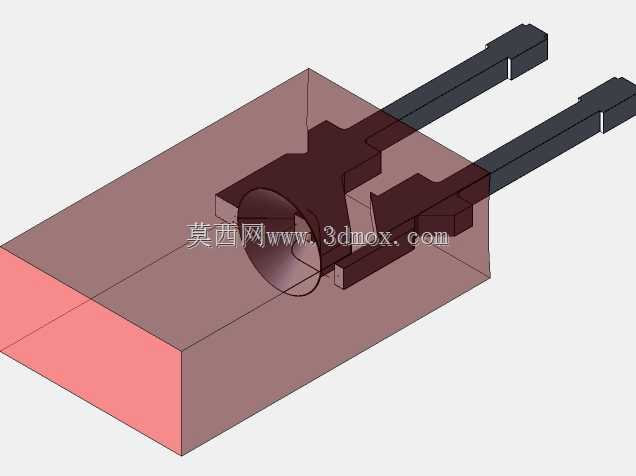

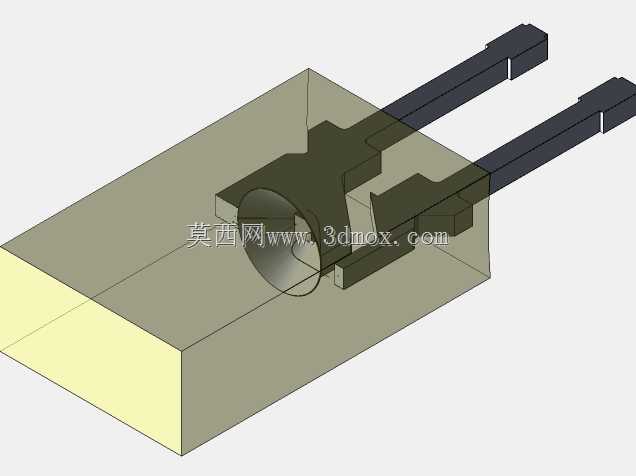

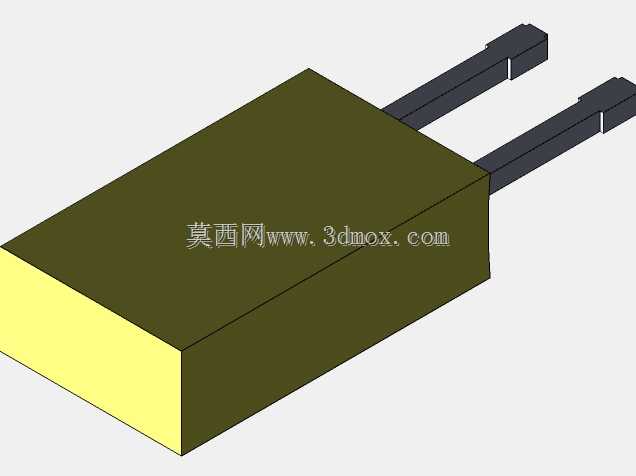

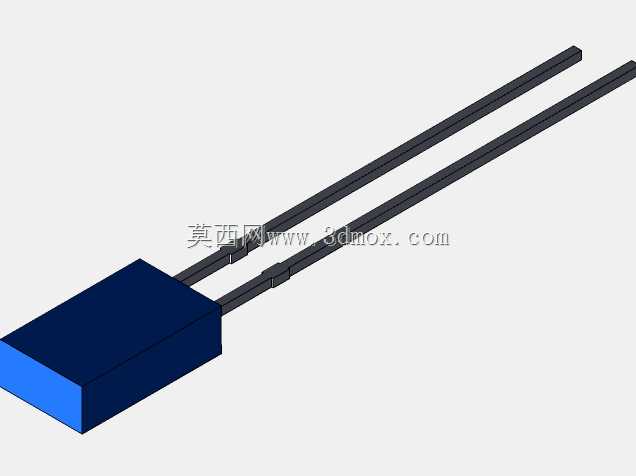

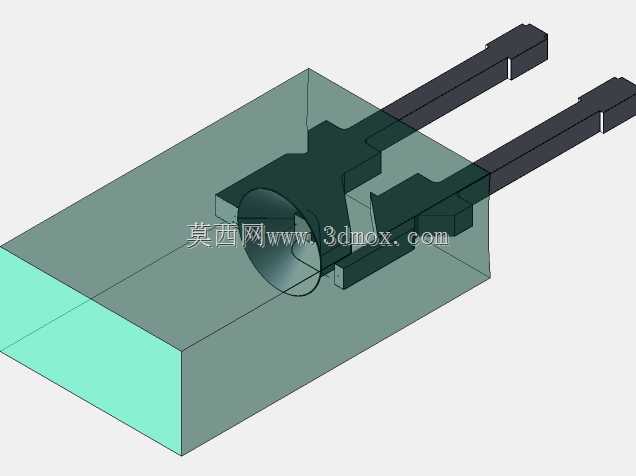

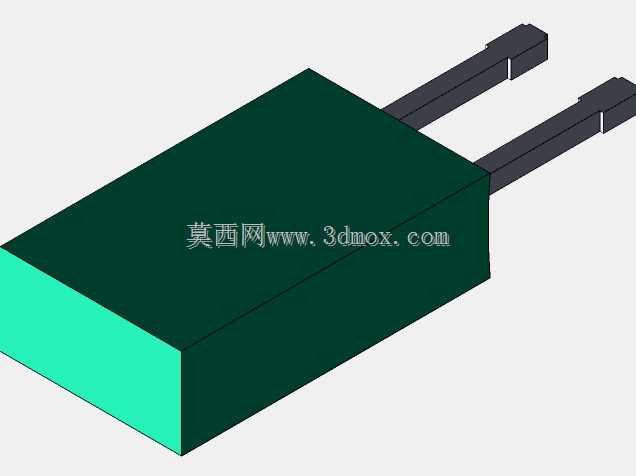

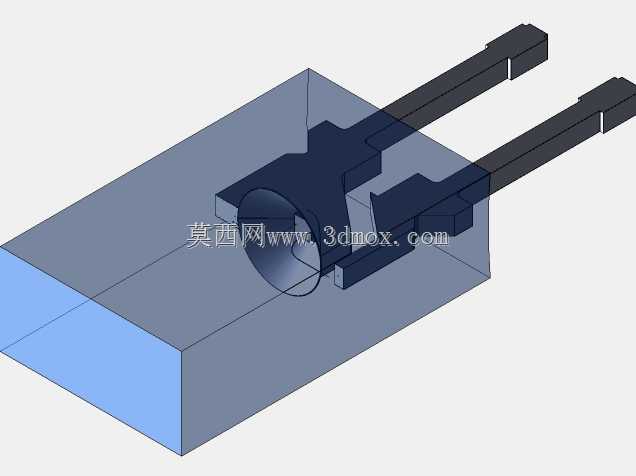

　　建模过程中需要重点关注几个结构细节：首先是透镜与本体基座的配合公差，透镜部分的卡合结构要和基座的卡槽尺寸匹配，保证装配后透镜不会出现松动偏移，避免出光方向歪斜；其次是引脚的折弯位置与伸出长度，要对应PCB板厚的常规范围，引脚伸出PCB背面的长度控制在1.2-1.5mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致剪脚工序额外增加工作量，也不会因为引脚过短出现焊接虚焊的问题；另外不同发光色的LED除了透镜本体的颜色区分，基座部分的结构完全一致，在做元件库建模的时候可以做参数化配置，只需要替换透镜的颜色属性就能快速生成红、绿、蓝、黄、白五种不同发光色的元件模型，不需要重复建模，能大幅提升板卡三维布局的效率。

　　在实际设备装配场景里，这类直插LED有时候会搭配面板导光柱使用，这款矩形LED的本体顶面平整度高，和导光柱端面的贴合间隙可以控制在0.2mm以内，不会出现漏光、串光的问题，即使多个不同颜色的LED并排排布，相邻LED之间的光线也不会互相干扰，每个指示灯的状态都能独立清晰显示。和同尺寸的贴片LED相比，直插式结构的固定强度更高，在有一定振动的工业通讯设备、车载通讯终端场景下，不会因为长期振动出现元件脱落、焊点开裂的问题，可靠性更有保障。建模的时候还要注意本体的拔模角度，因为这类LED的基座都是注塑成型，外壳部分的拔模斜度要符合注塑工艺的常规要求，不能出现倒扣结构，保证模型和实际生产的元件结构完全一致，在做整机装配干涉检查的时候不会出现误判，避免实际生产组装时才发现元件和周边结构、外壳的干涉问题，减少打样阶段的改模次数。

　　从结构设计的实用性角度出发，这款LED的模型在做板级装配的时候，不需要额外做定位结构，依靠两个直插引脚就能完成元件在PCB上的定位，装配工序简单，适合大批量生产的流水线焊接作业，不管是手工焊接还是波峰焊、选择性波峰焊工艺都能适配。漫反射透镜的设计也省去了额外增加柔光罩的成本，单个元件就能实现均匀的出光效果，在对成本敏感的消费类通讯产品、低端工控设备里，能在保证指示效果的前提下压缩BOM成本，同时减少装配工序，提升生产效率。
