6mm表面贴装R/A触觉按钮开关结构

　　做消费电子、便携通讯设备的板级结构设计时，这类6mm规格的直角表面贴装触觉开关是板卡人机交互回路里最常用的输入元件之一，很多手持终端、工业通讯模块、小型检测设备的功能触发、复位操作都靠这类元件完成，相比直插式开关，SMT贴装的版本能完全适配回流焊工艺，不需要在PCB上预留过孔插装的位置，能大幅压缩板卡的元件布局空间，尤其适合堆叠密度高的便携类通讯产品。

　　从实际使用场景来看，这类开关通常布置在PCB板的侧边位置，直角贴装的结构让按钮的操作面和PCB板面呈垂直状态，用户不需要正对PCB板面操作，从设备侧方就可以完成按压触发，很多薄型手持对讲机、便携数据采集终端、小型通讯模块的侧键功能，都是用这类开关实现的，相比板上直贴的正按开关，侧装的结构能让设备外壳的按键布局更灵活，不需要在外壳顶面预留按键开孔，能更好地兼顾设备的密封性能和结构强度。

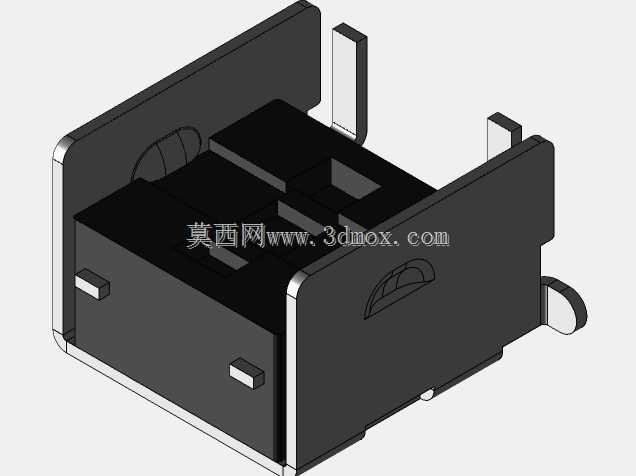

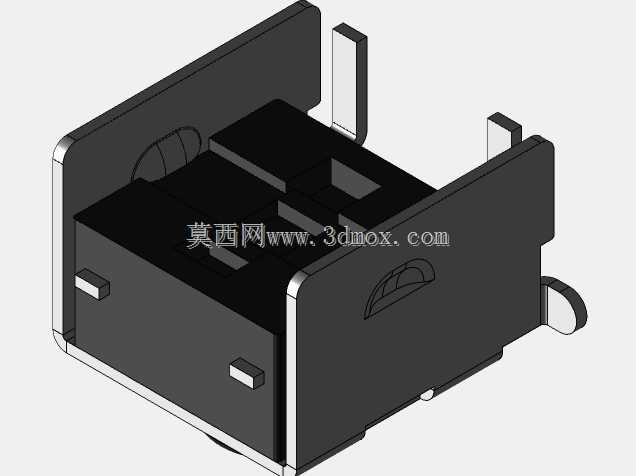

　　设计这类开关的三维模型时，首先要明确安装边界的约束：开关本体的贴装基准是底部的两个SMT焊盘，焊盘的尺寸、位置公差必须严格匹配PCB封装的设计要求，焊盘的伸出长度、宽度要符合表面贴装工艺的焊接要求，避免出现回流焊时元件偏移、虚焊的问题。开关的金属外壳带有定位卡扣结构，贴装时外壳的侧边可以和PCB上的丝印定位边对齐，辅助贴片机完成视觉定位，同时金属外壳本身可以和PCB上的接地焊盘连接，起到电磁屏蔽的作用，减少开关动作时的信号干扰，这一点在高频通讯类设备里尤为重要，很多通讯设备的按键容易出现信号串扰问题，就是因为开关的金属外壳没有做可靠接地处理。

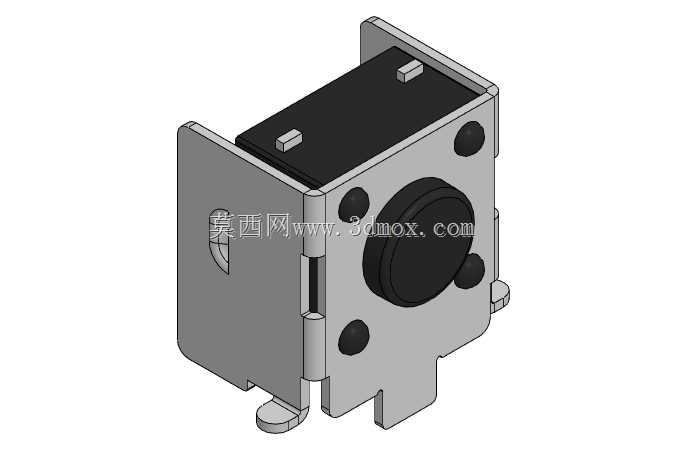

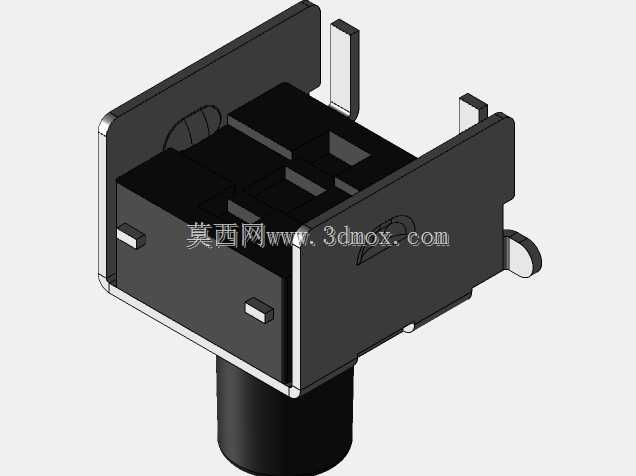

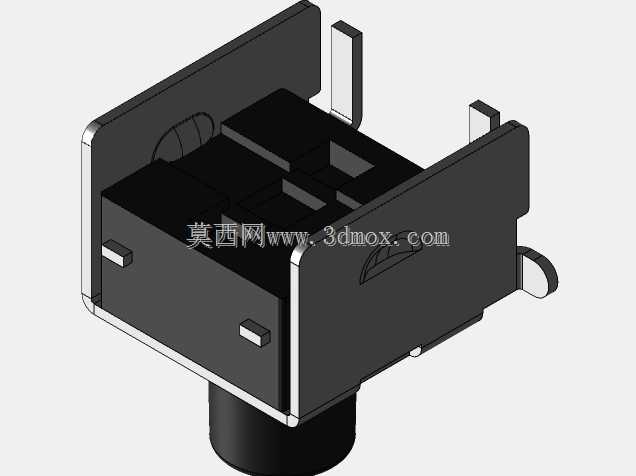

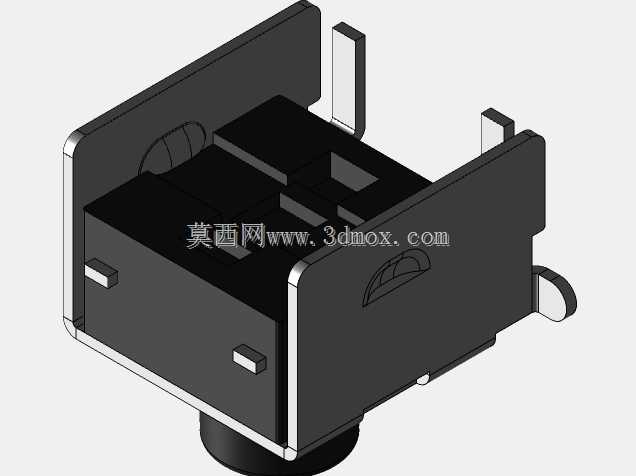

　　开关的核心动作结构是中间的圆形触觉按钮，按钮的行程控制在0.2-0.3mm区间，按压力度统一在160gf左右的常用规格，按压时的触感反馈清晰，不会出现卡顿或者双触发的问题。模型里还原了按钮和本体之间的台阶结构，这个台阶是外壳按键设计时的重要限位参考，外壳的按键柱和开关按钮之间要预留0.1-0.2mm的间隙，避免外壳装配公差导致按钮被持续压住出现常通故障，同时间隙也不能过大，否则会出现按键空程、触感松散的问题。开关本体的总长度控制在4.3-8.0mm的可选区间，不同长度的版本适配不同厚度的设备外壳，设计选型时可以根据设备内部的堆叠空间选择对应长度的型号，不需要额外修改PCB的封装尺寸，因为不同长度版本的焊盘位置是统一的，只需要调整外壳按键的长度即可完成适配。

　　从结构可靠性来看，这类开关的金属外壳采用铆压结构固定，内部的弹片采用高弹性不锈钢材料，正常使用的机械寿命可以达到10万次以上，完全满足消费类、工业类通讯设备的按键使用寿命要求。模型里还原了外壳上的四个黑色固定凸点，这些凸点是外壳和内部塑胶基座的铆接点位，建模时不能随意修改这些凸点的位置和尺寸，否则会影响开关整体的结构强度，在跌落测试时容易出现外壳开裂、内部弹片移位的问题。开关底部的两个焊盘除了起到电气连接和固定的作用外，还能承受一定的侧向推力，在用户按压按键时，焊盘可以将侧向力传递到PCB板上，避免开关本体出现变形。

　　建模过程中需要特别注意安装干涉的检查：开关贴装到PCB上之后，本体的上方、侧方要预留足够的元件避让空间，尤其是开关的金属外壳边缘，不能和周边的贴片电容、电阻等元件距离过近，至少要保留0.5mm以上的安全间距，避免回流焊时出现连锡问题，同时也防止外壳和周边元件短路。按钮的突出高度要和外壳的按键沉台深度匹配，保证按键装配后不会突出外壳表面过多，避免设备放在包里时出现误触发的问题。另外，这类开关的封装兼容主流的EDA软件封装库，建模时的坐标原点统一设置在两个焊盘的中心位置，方便导入PCB布局软件时直接对齐封装，不需要额外调整坐标位置。

　　在实际选型应用中，这类R/A贴装的触觉开关还可以用在小型网络设备、蓝牙通讯模块、车载通讯终端的复位按键、功能设置按键上，相比引线式的按键，SMT贴装的版本生产效率更高，不需要人工补焊，能大幅降低生产组装的成本。模型里的台阶结构是按照实际量产的产品尺寸1:1还原的，包括塑胶本体的脱模斜度、金属外壳的折弯圆角、焊盘的表面镀层厚度对应的尺寸补偿都做了还原，结构设计工程师可以直接调用这个模型完成设备内部的堆叠检查、干涉验证，不需要重新测绘尺寸，能大幅缩短产品开发的周期。
