6mm带接地端子插件式触觉轻触按键

　　这类带接地端子的6mm插件式触觉开关，是消费电子、通讯终端、工业控制板卡上用量极大的基础操作元件，日常接触的路由器复位键、对讲机功能键、工控面板手动触发按键、小型家电功能选择键里，都能见到同规格产品的身影。和普通四脚轻触开关不同，额外增设的接地端子能在按键操作时将静电直接导到PCB接地网络，避免干燥环境下人体静电顺着按键帽窜入后端电路打坏敏感芯片，在北方干燥地区、工业现场这类静电风险高的使用场景下，这个结构的可靠性优势会非常明显。

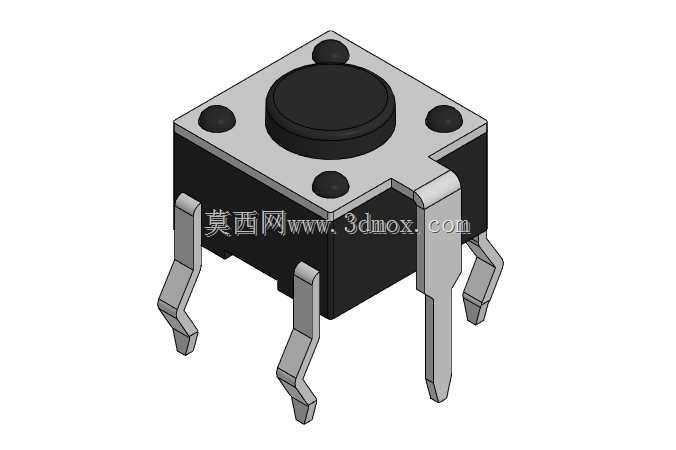

　　从结构设计逻辑来看，这款按键采用插件式THT封装，引脚做了折弯成型处理，插装时能直接卡进PCB对应开孔，过波峰焊时不需要额外治具固定就能保证本体和板面贴合平整，不会出现浮高、歪斜的问题。按键本体基座采用耐高温工程塑料注塑成型，能承受无铅波峰焊的高温冲击，不会出现焊盘周边基座融化、引脚移位的问题。顶部的圆形操作帽做了微凸弧度设计，手指按压时的触感反馈清晰，动作行程和按压力度匹配日常操作习惯，不会出现按动发涩、反馈模糊的问题，操作寿命能满足常规消费电子数万次按压的使用要求。

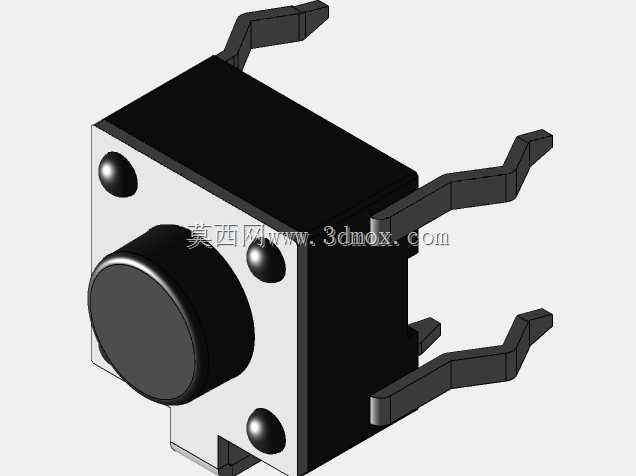

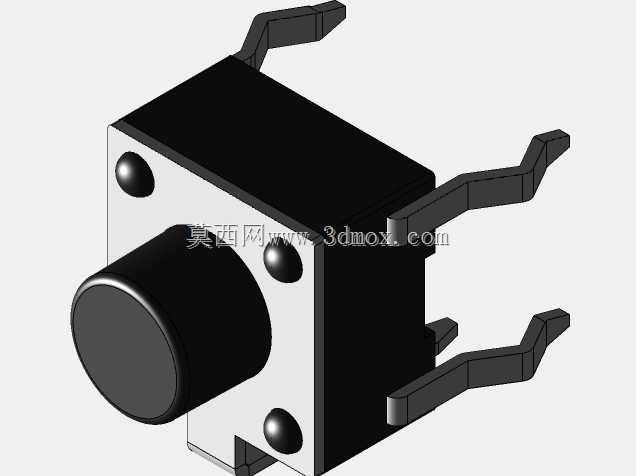

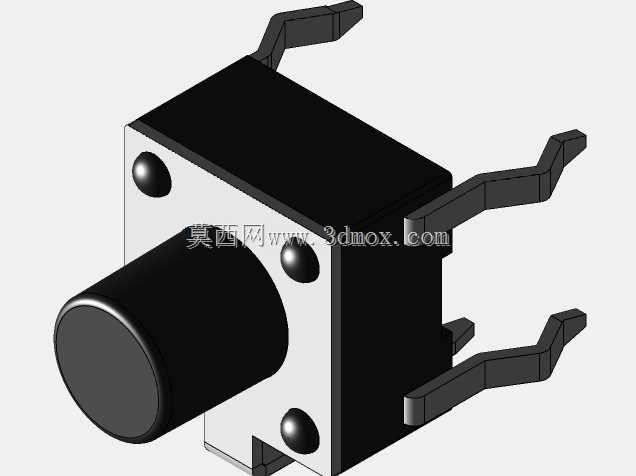

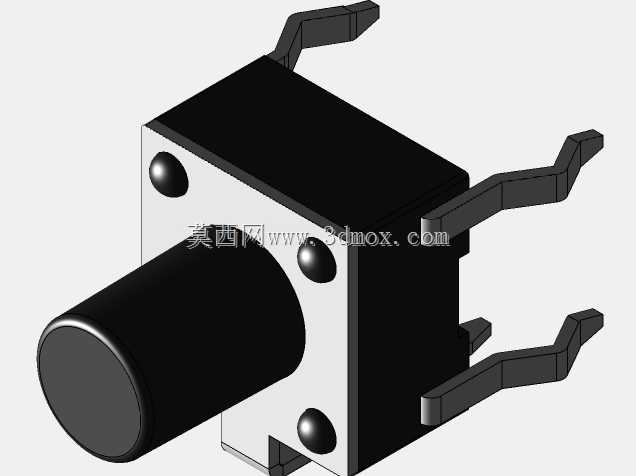

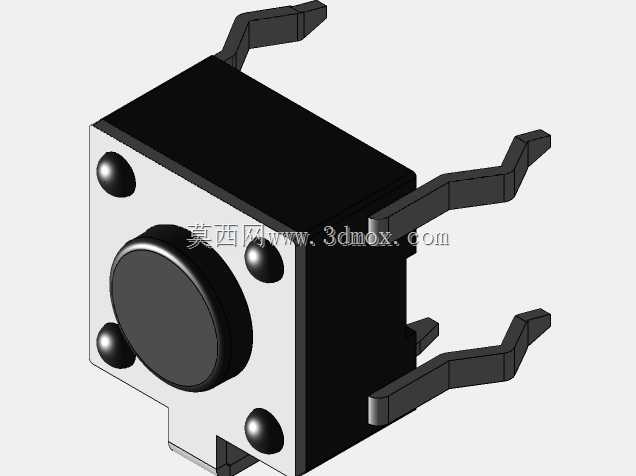

　　尺寸边界上，这款开关的本体安装基准面为6mm×6mm正方形，四个固定插脚的开孔间距严格匹配行业通用尺寸规范，接地引脚的位置做了防呆设计，反向插装时无法顺利插入PCB开孔，能从装配环节避免错装问题。按键本体高度覆盖4.3mm到8.0mm的常用规格区间，结构工程师在选型时可以根据面板和PCB之间的堆叠空间、按键帽的突出高度要求灵活选择对应高度的型号，不需要重新调整PCB封装尺寸，能大幅缩短板卡设计的迭代周期。

　　实际选型应用时，需要注意几个容易被忽略的细节：首先是接地引脚的焊盘必须和PCB主接地网络做可靠连接，不能只做机械固定不接网络，否则静电泄放的设计作用完全无法发挥；其次是插件过波峰焊时，要控制焊锡高度不要没过基座底部的密封缝隙，避免焊锡渗入开关内部造成触点接触不良；另外在面板结构设计时，按键帽和面板开孔之间要预留足够的活动间隙，避免公差累积造成按键卡滞、按不动的问题。这类台阶式结构的开关模型，在做PCB板级3D堆叠检查时能直接导入装配，提前检查和周边元件、壳体结构的干涉问题，不用等到打样阶段才发现安装空间不足、按键顶到壳体这类低级错误，能有效减少打样迭代次数，缩短产品开发周期。

　　从触点结构来看，这类开关内部采用弹片式触点设计，按动时弹片形变实现电路通断，导通电阻小，触发响应速度快，适合小信号回路的触发使用，不能用在大电流负载的直接通断场景，选型时要注意回路电流参数和开关额定值的匹配，避免过载造成触点烧蚀、提前失效。另外插件式的封装结构相比贴片式开关，和PCB的结合强度更高，在需要频繁按动、使用环境存在一定振动的场景下，不容易出现引脚脱焊、开关脱落的问题，可靠性比同规格贴片开关更有优势。
