9mm金属轴双单元带开关电位计结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:630717
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构
  • 9mm金属轴双单元带开关电位计结构

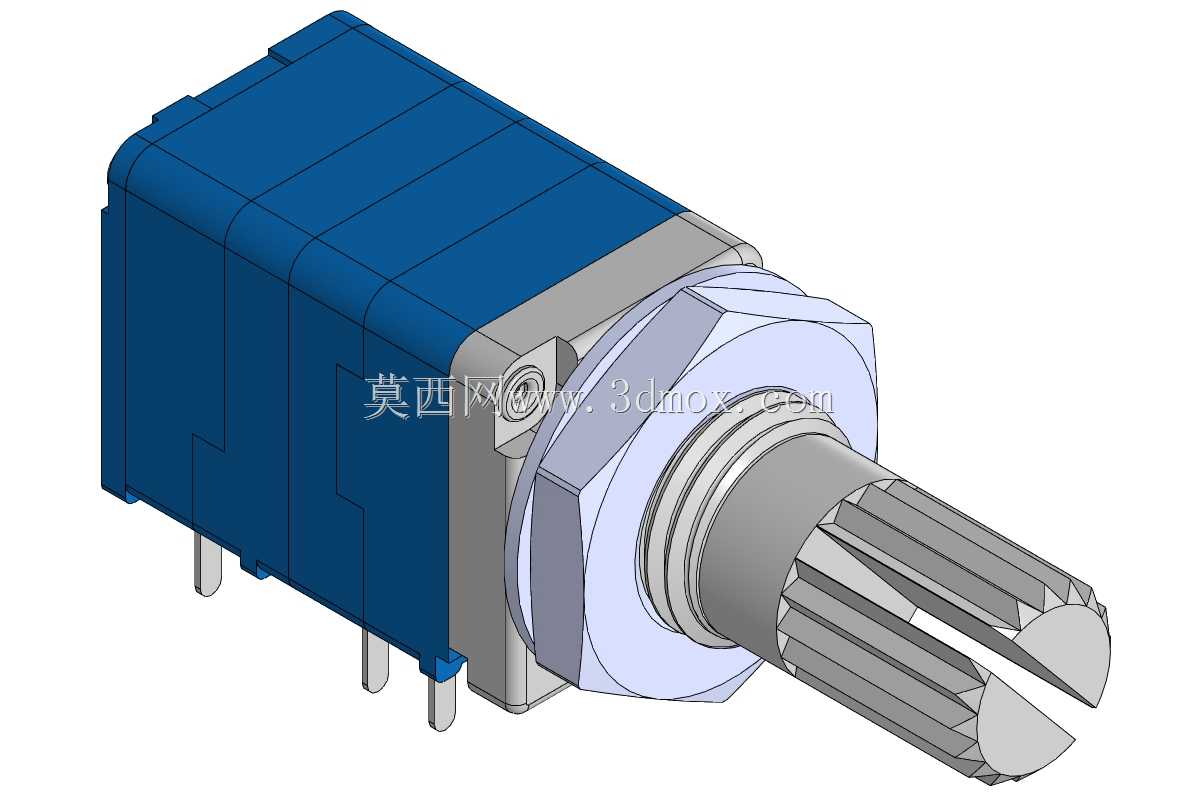

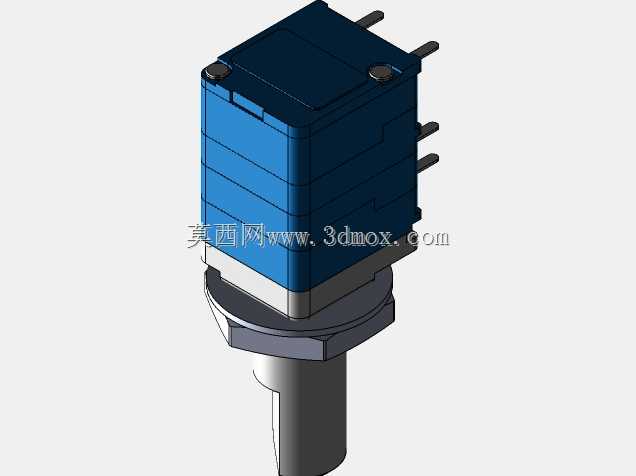

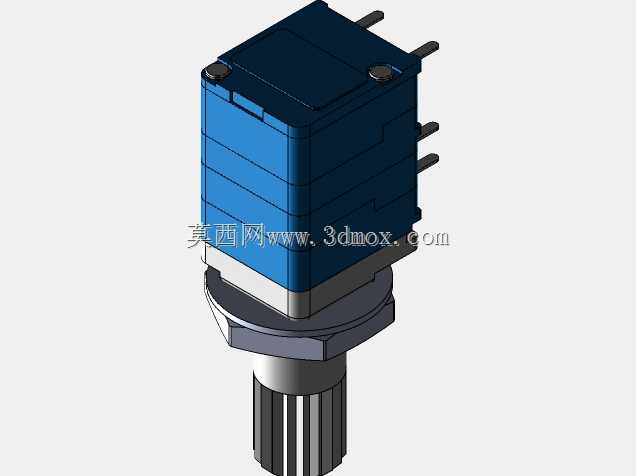

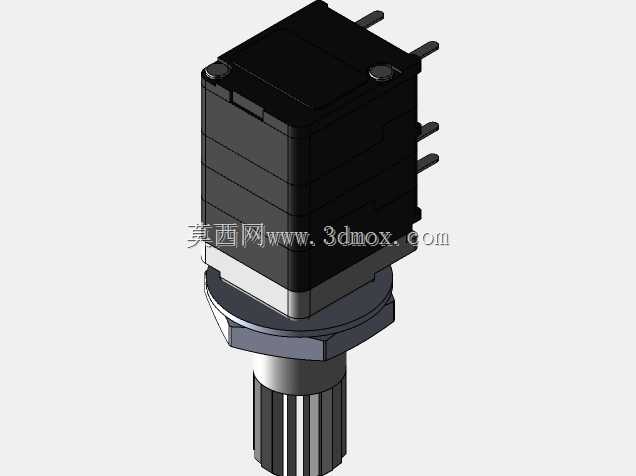

  这款9mm金属轴双单元带开关电位计,是音频设备、小型工控终端、便携测量仪器里常用的调节元件,日常做电路设计选型时经常会碰到这类器件,很多人容易忽略它的安装边界和结构细节,导致PCB打样后装不上、旋钮干涉的问题。先从实际应用场景说,这类电位计最常见的是用在桌面功放、便携调音台、手持检测设备的参数调节回路里,双单元结构可以同步控制两路独立信号的增益,自带的开关通常接在电源输入端,转动轴柄到起始位置时就能通断整机供电,不用额外设置电源开关,能精简小型设备的面板布局。它的侧面调节结构,区别于顶部调节的电位器,轴的伸出方向和安装面平行,适合设备内部纵深空间小、侧面有操作开口的安装场景,比如薄型壁挂式控制器、嵌入式面板模块,不用在面板正上方预留旋钮突出空间,能让设备外表面更平整。

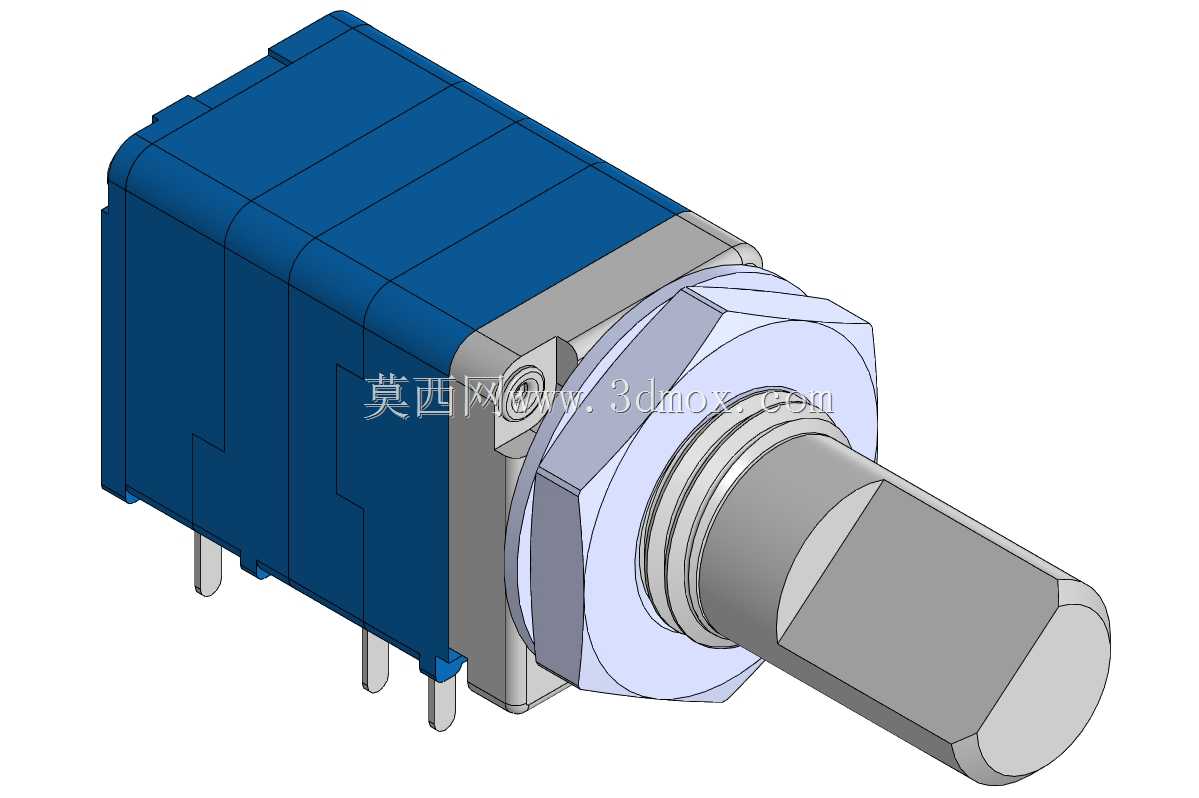

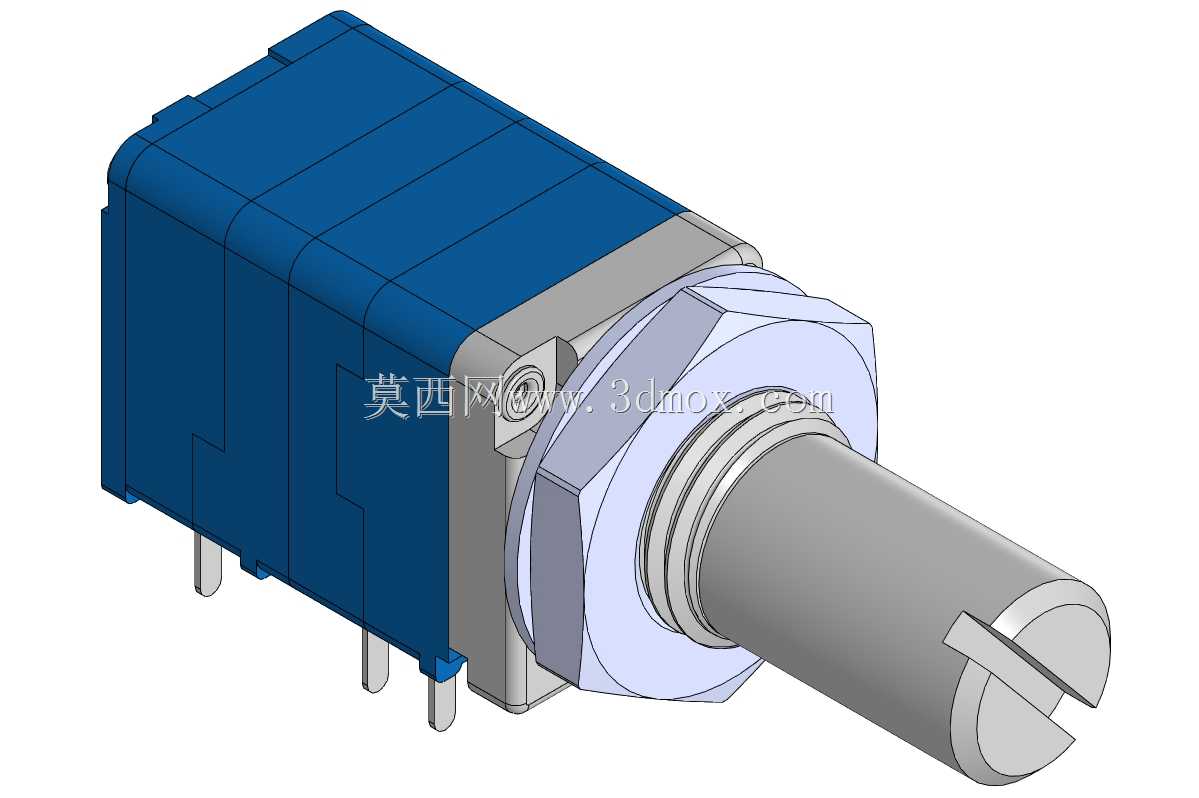

  从功能特性上看,金属轴的结构比塑料轴的抗扭强度高很多,日常频繁拧动调节的时候不容易出现轴柄断裂的问题,轴端的开槽结构适配常见的一字旋钮、滚花旋钮,安装时不用额外做轴连接的定制加工。双单元的两个电位器模块同轴转动,阻值同步误差控制在常规民用设备的允许范围内,两路输出的一致性可以满足音频双通道平衡调节、双回路参数同步整定的需求,自带的开关触点容量可以满足小功率直流设备的通断需求,不用额外给开关回路加继电器扩容,能简化电路布线。

  设计建模的时候,首先要卡准安装边界:主体安装部分的节距是2.5mm,引脚是双列直插式布局,对应PCB上的焊盘孔位要严格对齐引脚间距,不然过波峰焊的时候会出现引脚虚焊、本体浮高的问题。轴柄的阶梯型结构有多种长度可选,建模时要根据面板到PCB的实际安装距离选对应轴长,轴伸出面板的长度要匹配旋钮的安装深度,避免旋钮蹭到面板表面或者固定不牢。螺纹安装部分的六角螺母尺寸要和面板开孔匹配,开孔直径要略大于轴套外径,预留0.1-0.2mm的装配间隙,方便安装时调整电位计的角度,让轴柄转动顺畅没有卡滞。

  建模过程中要注意几个容易出错的细节:首先是轴套部分的台阶尺寸,那个六角形的定位台是贴紧面板内侧的,建模时不能把这个尺寸做小,不然螺母锁紧的时候会把本体压变形,导致内部碳膜片错位,转动时出现阻值跳变的问题。其次是引脚的伸出长度,双列直插的引脚要留出足够的过板长度,满足波峰焊的吃锡要求,同时不能太长避免和PCB背面的其他元件干涉。还有开关部分的触发位置,要把轴转动到起始角度时的开关触发行程做准确,不然会出现旋钮拧到最小位置开关还没断开,或者还没拧到最小就提前断电的问题,影响实际使用体验。另外本体的外壳尺寸要和周边元件预留安全间隙,尤其是和周边电解电容、接插件的距离,不能因为电位计本体的占位导致其他元件装不上,很多新手建模时只画主体轮廓,忽略引脚的折弯角度和外壳的脱模斜度,实际装配时就会出现干涉。

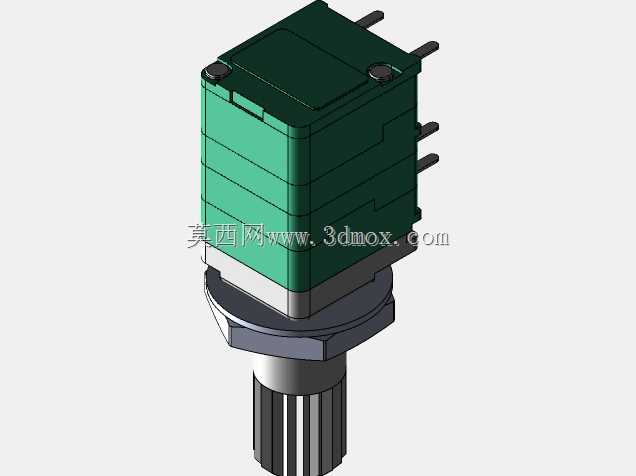

  这类电位计的封装适配DipTrace的标准库,做PCB设计时可以直接调用对应封装,但三维建模时不能直接拿2D封装拉伸,要把轴的转动行程、开关的动作结构都还原出来,做整机装配干涉检查的时候才能发现问题。比如轴柄转动到最大角度时,开槽部分会不会碰到周边的结构筋位,螺母锁紧时的扳手空间够不够,这些都是二维图纸上不容易发现的问题,通过三维模型的装配校验就能提前规避。不同颜色的外壳只是原料配色区别,内部结构和安装尺寸是完全一致的,选型时不用因为外壳颜色调整安装孔位,只需要根据设备外观配色选对应颜色即可。轴端的螺纹长度和滚花位置也要准确建模,旋钮固定螺丝的位置要对应轴上的平面或者开槽,避免螺丝拧紧时刮伤轴表面,长期使用后出现旋钮松动打滑的问题。
