9mm金属轴双单元侧调电位计结构设计

　　这款9mm金属轴双单元电位计，是面向消费电子、工业控制、通讯设备等多领域信号调节需求开发的可调电阻元件，在实际电路系统中承担分压、信号增益调节、音量控制、参数阈值校准等核心功能，常见于手持通讯终端、工业操控面板、音频处理设备、小型仪器仪表的操控回路中，是人机交互环节实现参数连续可调的关键基础元件。

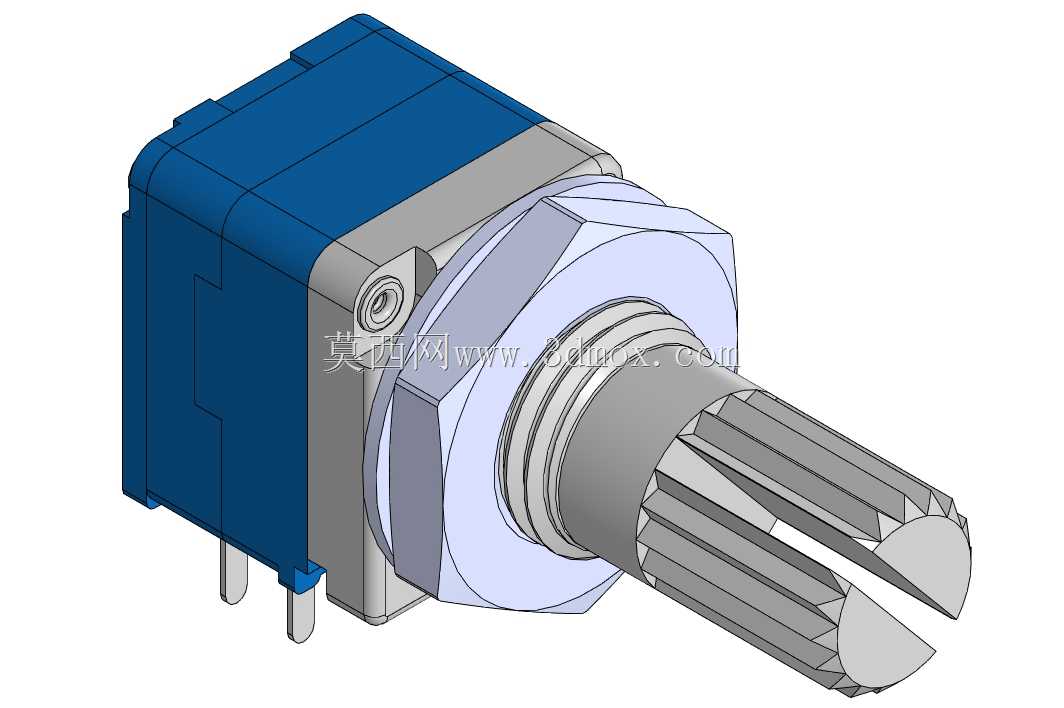

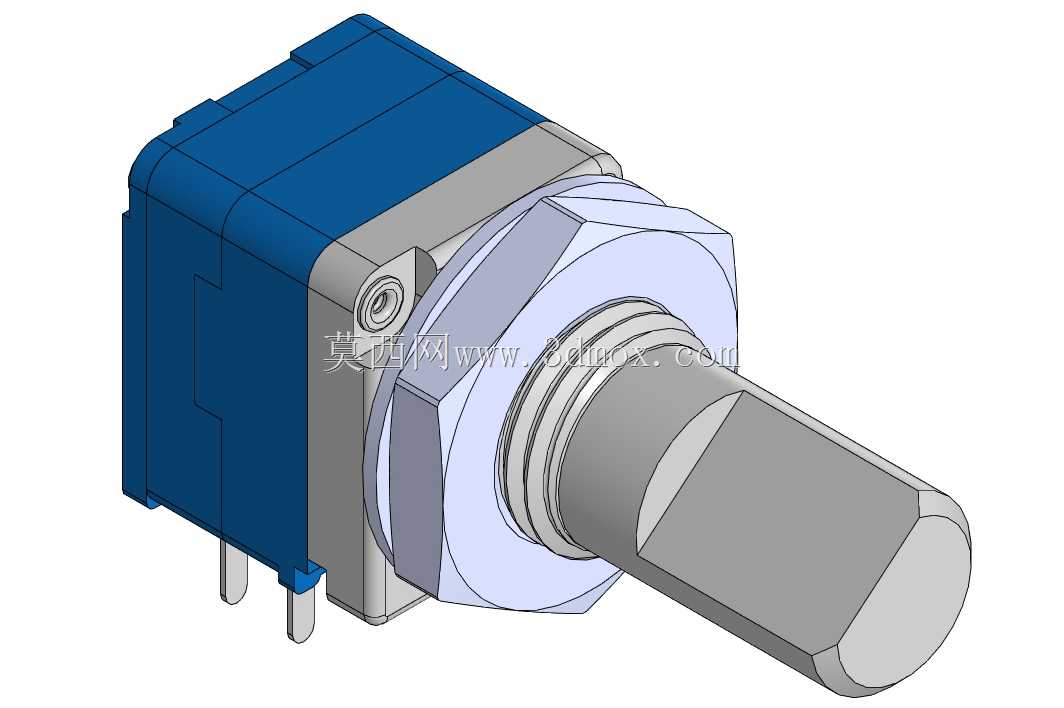

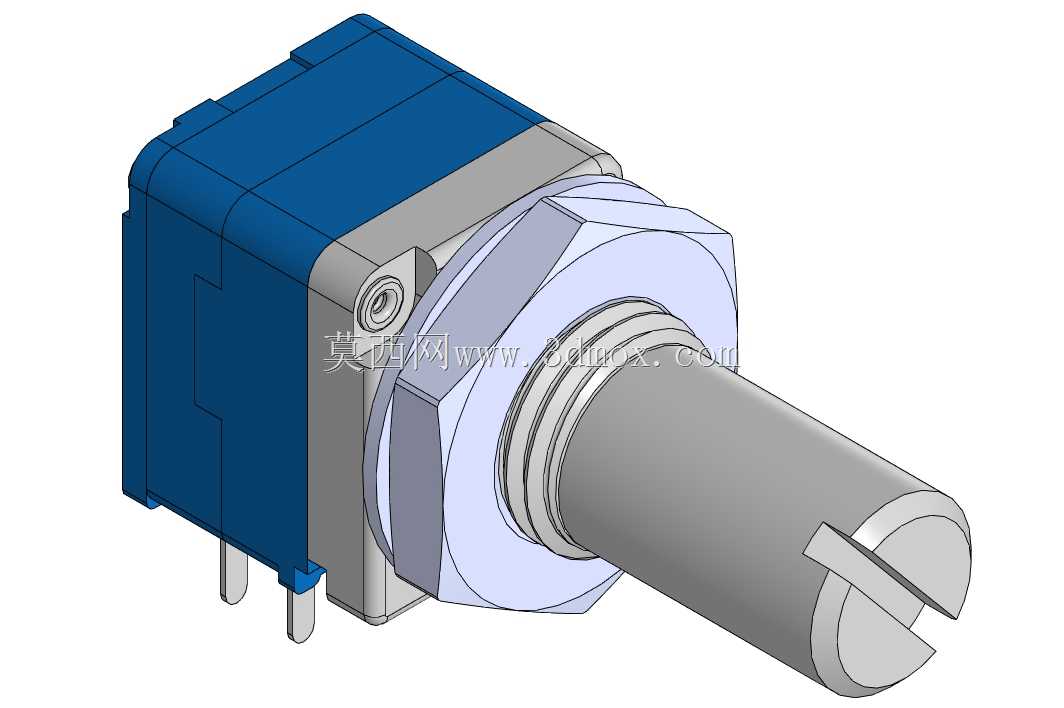

　　从实际选型适配角度看，该电位计采用侧面调节的结构布局，区别于传统顶调电位计的安装方向，能够适配设备内部空间局促、操控面位于设备侧方的结构场景，有效降低整机操控区域的堆叠高度，给内部PCB布线、其他元件排布留出更多冗余空间。轴体采用金属材质加工，相比塑料轴具备更高的抗扭强度与耐磨性能，能够承受频繁调节带来的磨损，在高频次操作的使用场景下，寿命表现远优于同规格塑料轴产品，轴型覆盖KC/F/RE等常见规格，螺距统一为2.5mm，能够匹配市面上绝大多数标准旋钮配件，无需额外定制适配结构，降低整机装配的配件采购成本。

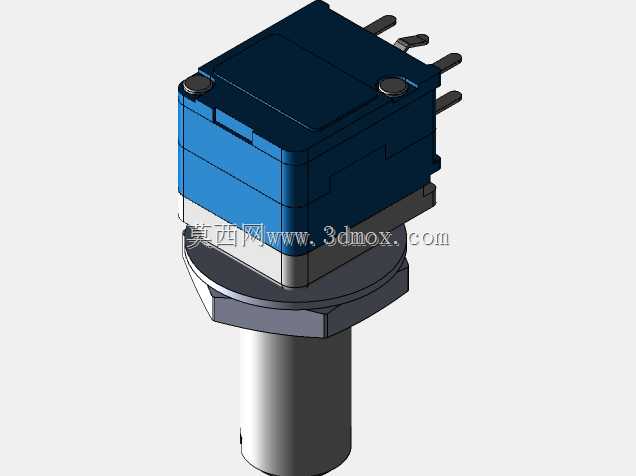

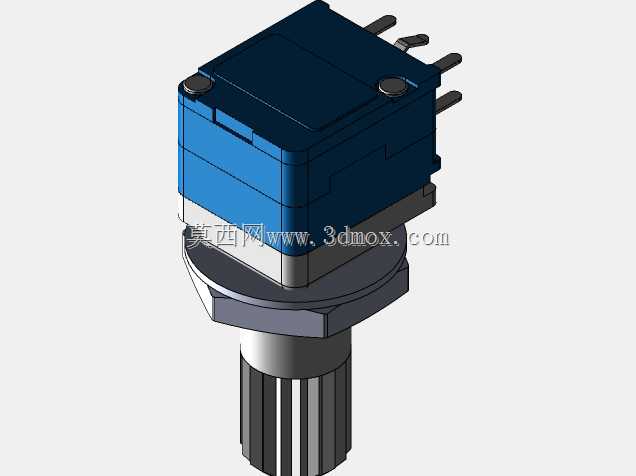

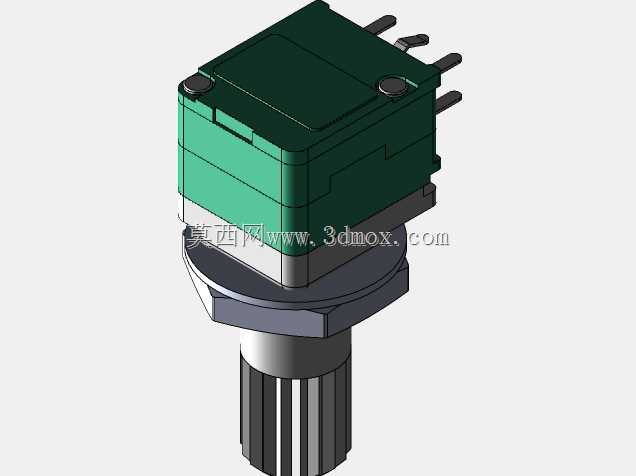

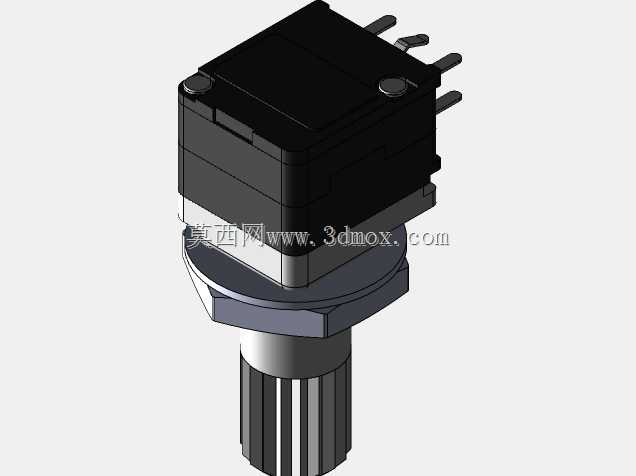

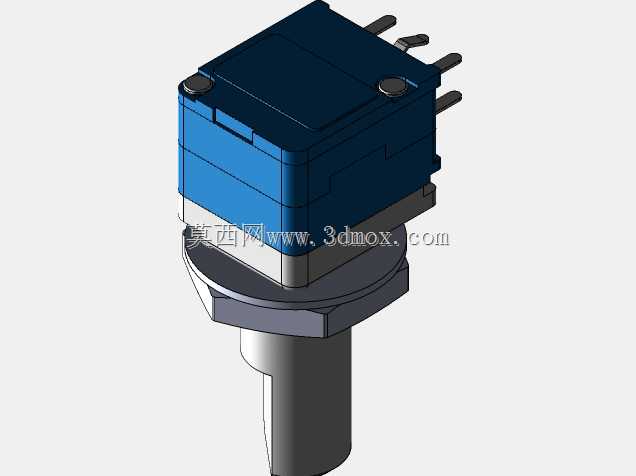

　　设计阶段充分考虑了不同设备的安装适配需求，轴长设置了8mm、10mm、12.5mm、15mm、20mm、25mm多档阶梯选项，螺纹长度分为5mm、7mm两种规格，能够适配不同厚度的设备面板，不管是薄款手持设备的薄壁外壳，还是工业设备的加厚金属面板，都能找到对应的安装尺寸，避免出现轴长过短无法固定、轴长过长突出面板过多影响外观的问题。外壳配色提供蓝色、绿色、黑色三种选项，能够匹配不同设备的内部色标管理需求，方便生产装配环节快速区分不同阻值、不同调节曲线的电位计型号，减少错装风险。

　　结构设计上采用双单元同轴布局，两个独立电位计单元共用同一根调节轴，能够实现单轴同步调节两路独立信号的功能，比如在立体声音频设备中可同时调节左右声道音量，在双回路控制设备中可同步调整两路参数阈值，相比两个独立单联电位计的排布方案，能够节省近一半的PCB安装面积，同时减少面板上的开孔数量，简化整机外壳的加工工序，提升装配效率。引脚采用直插式设计，适配常规波峰焊工艺，引脚间距符合行业通用标准，能够直接匹配标准封装库的焊盘设计，无需额外调整PCB封装参数，缩短硬件开发的周期。

　　安装边界方面，该电位计主体为近似方形结构，安装时需在面板开设对应直径的轴孔，配套螺母从面板外侧锁紧固定，引脚伸出长度适配1.6mm标准厚度PCB的插装需求，焊接后主体与PCB表面保持合理间隙，避免焊接热量直接传导至电位计内部碳膜片，防止高温导致碳膜性能衰减。调节力矩经过合理调校，既不会因为力矩过轻导致参数容易受震动偏移，也不会因为力矩过重导致调节手感生涩，能够兼顾调节的顺滑度与参数稳定性。在电路适配层面，该电位计支持线性、指数等多种调节曲线选项，可根据不同的使用场景选择对应曲线，比如音频场景选用指数曲线匹配人耳听觉特性，参数校准场景选用线性曲线保证参数调节的线性对应关系。

　　从三维建模的角度看，该模型完整还原了电位计的所有外形结构细节，包括主体的卡扣结构、轴体的扁位特征、螺纹的牙型细节、引脚的尺寸与位置，能够直接用于整机的结构干涉检查、装配模拟，在设计阶段提前验证安装空间是否充足，避免开模后出现装配干涉的问题，同时也可用于PCB封装的外形匹配校验，确保结构设计与硬件设计的协同一致性，减少研发阶段的迭代次数。
