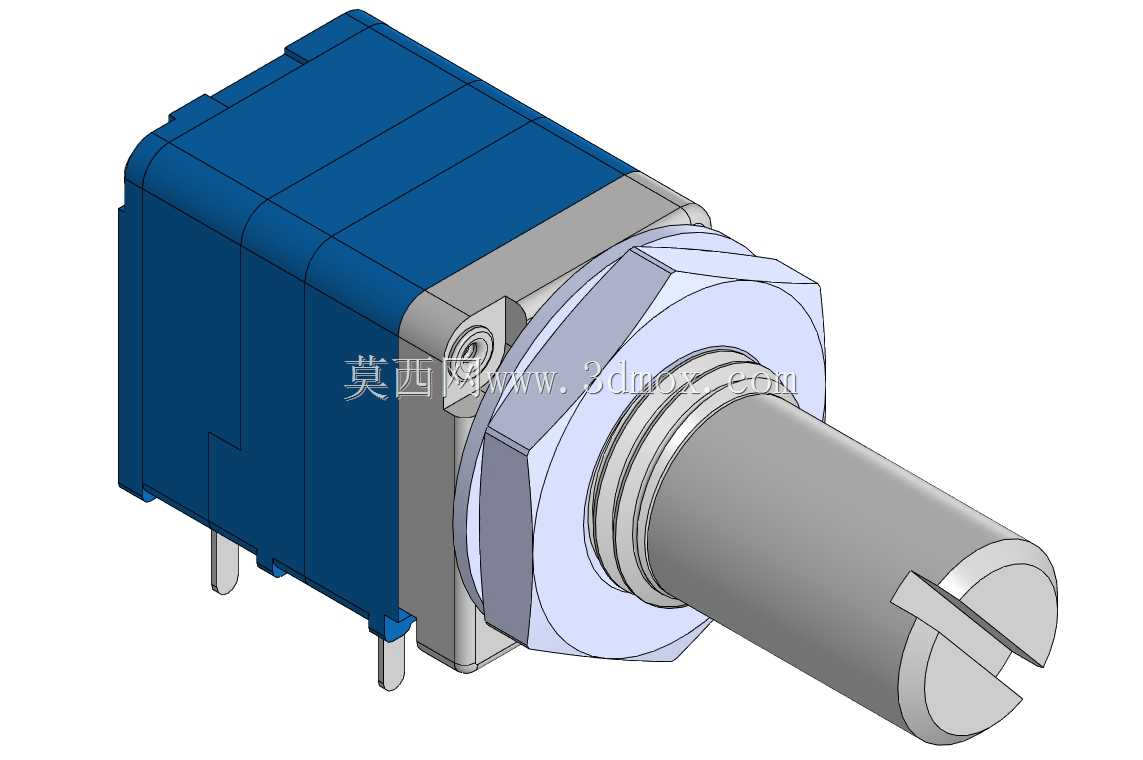

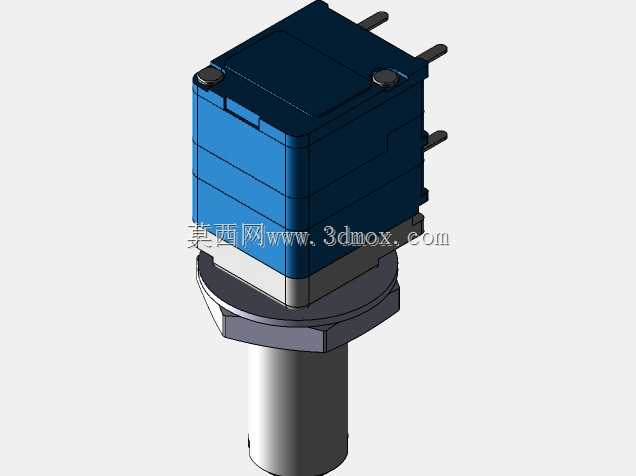

9mm金属轴带开关单单元电位计结构

　　做消费类电子、小型工控设备的结构设计时，板载调节元件的选型和建模往往是容易被忽略但直接影响装配良率和操作手感的环节，这款9mm规格的金属轴带开关单单元电位计，是日常电路参数调节场景里应用极广的一类元件。从实际落地场景来看，这类电位计常出现在便携音频设备的音量调节回路、小型工控面板的参数微调工位、桌面型测试仪器的阈值设定模块，甚至部分家用小电器的功率调节档位上，带开关的结构设计可以让用户在旋转轴柄到行程端点时直接切断回路电源，省去额外布置电源开关的面板空间，对于紧凑布局的手持类设备来说，这种集成式的设计能大幅压缩面板的开孔数量，减少内部走线的复杂度。

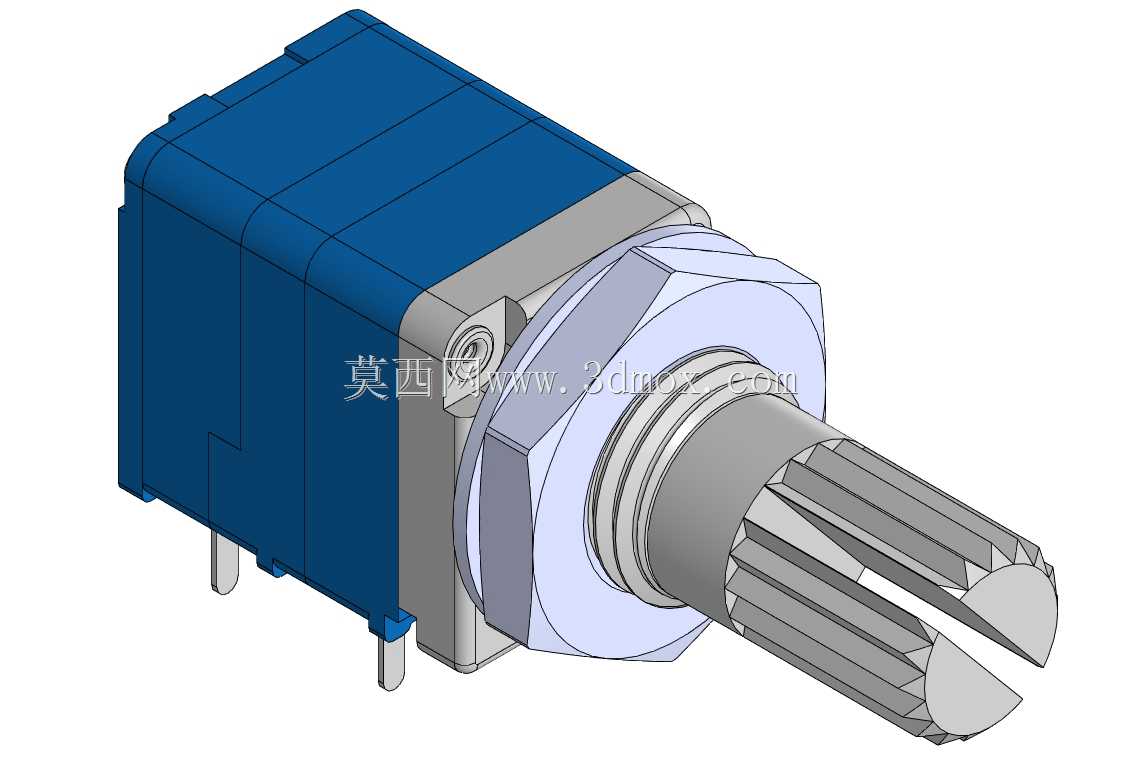

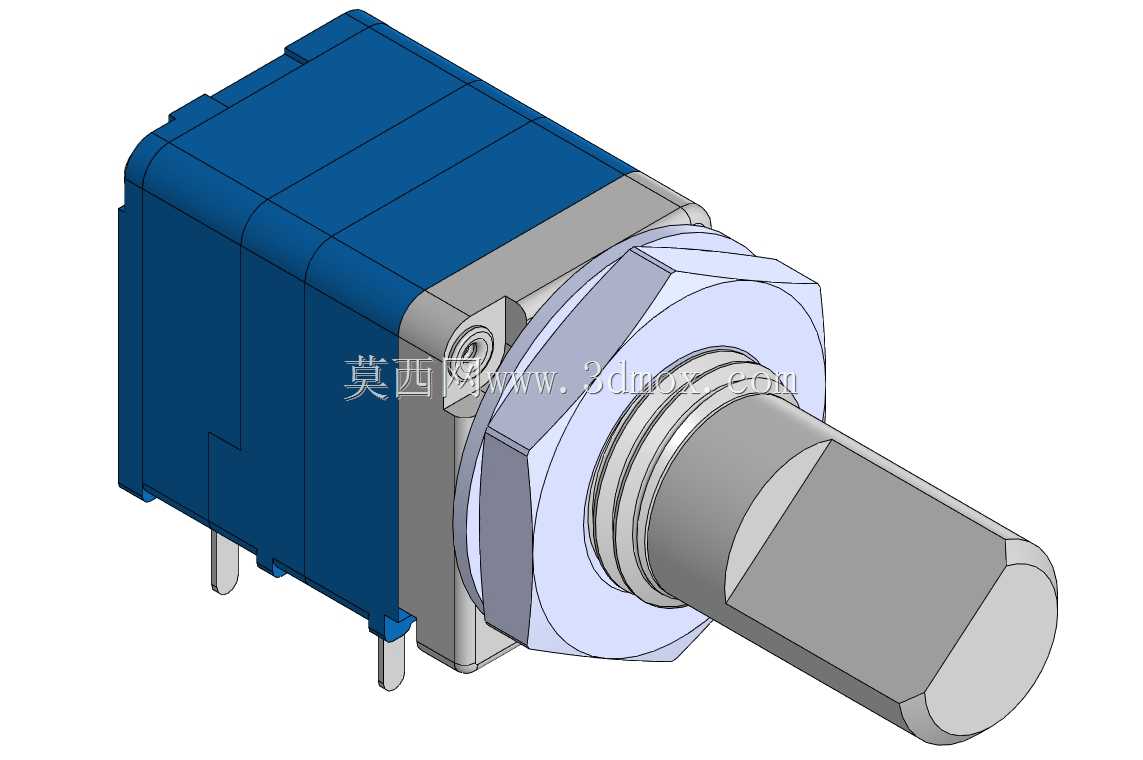

　　从功能特性上拆解，这款电位计属于单单元信号调节结构，区别于双单元同轴电位计的双声道/双回路调节设计，单单元结构只对应一路电阻值的线性或指数型变化，匹配单回路的参数调节需求，侧面调节的结构设计意味着电阻体的校准微调端布置在元件侧面，生产组装完成后可以从侧方对初始阻值、行程线性度做微调校准，不需要拆解轴端的固定结构，能提升产线校准的效率。轴型选用的是行业通用的KC/F/RE规格滚花轴，滚花长度覆盖常用的旋钮安装深度，不管是配装塑料旋钮还是金属旋钮，滚花结构都能提供足够的周向摩擦力，避免旋钮使用过程中出现打滑空转的问题；轴长覆盖了从8mm到25mm的多档阶梯规格，设计选型时可以根据面板的壁厚、旋钮的安装深度灵活匹配，不需要额外做轴柄的二次裁切，避免裁切过程中产生的金属碎屑掉入电位计内部造成接触不良。

　　建模过程中首先要卡准的是安装边界尺寸：主体塑壳部分的截面尺寸控制在9mm见方，对应PCB板上的双列直插焊盘孔位，节距严格按照2.5mm标准设计，焊盘引脚的伸出长度、引脚间距完全匹配通用DIP封装的焊盘规范，导入PCB Layout时可以直接匹配标准封装库，不需要额外调整孔位坐标。轴端的固定结构采用六角螺母加垫片的锁紧方式，建模时要预留出螺母的锁紧空间，面板开孔直径要匹配轴套的外径，同时要给六角螺母留出足够的扳手操作空间，避免装配时螺母无法锁紧导致电位计在面板上转动。轴柄的旋转行程要和开关的触发位置做精准配合：当轴柄逆时针旋转到零位时，内置的开关结构刚好触发断开，顺时针旋转离开零位后开关自动闭合，阻值随旋转角度平滑变化，建模时要把这个行程的角度限位做准确，避免装配后出现开关触发点和阻值零位错位的问题。

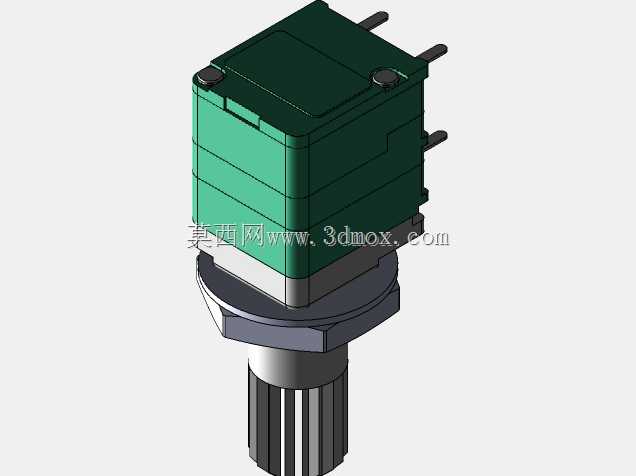

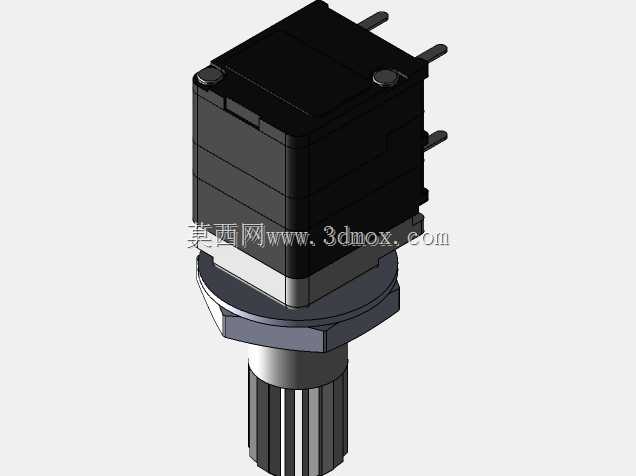

　　从结构设计的合理性来看，这款电位计的塑壳主体采用加强筋结构提升壳体强度，引脚部分做了根部加厚处理，避免波峰焊过程中引脚受外力出现弯折变形；轴套部分采用金属嵌件结构，和塑壳主体注塑为一体，相比全塑轴套的结构，金属轴套能大幅提升轴柄旋转时的径向支撑强度，频繁调节也不会出现轴套磨损导致的轴柄晃动问题。不同颜色的塑壳主体对应不同的阻值曲线和额定功率参数，建模时可以通过外观颜色区分不同参数的型号，方便BOM表整理时快速识别。这类集成开关的电位计在做结构校验时，还要重点关注轴柄的轴向窜动量，旋转过程中轴柄的径向晃动量要控制在合理范围内，不然会直接影响用户的操作手感，同时开关的触发力矩要和旋转阻尼做匹配，零位切换时的段落感要清晰，不能出现开关触发卡顿或者段落感模糊的问题。对于做三维封装库的工程师来说，这款模型的外形尺寸、安装孔位、引脚定义都严格按照量产规格绘制，可以直接导入到装配体中做干涉检查，提前预判面板和PCB板之间的装配间隙问题，避免打样后出现元件和壳体结构干涉、旋钮碰面板的问题。
