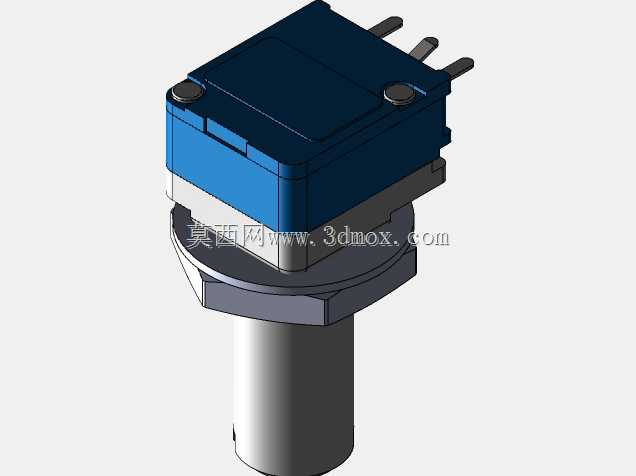

9mm金属轴侧调电位计结构设计

　　在消费类电子、工业控制板卡、小型通讯终端设备的电路设计环节，这类9mm规格金属轴电位计是极为常用的可调阻性元件，常被用于信号增益调节、音量控制、参数阈值微调等场景，相比碳膜直滑电位器，旋转式金属轴结构的抗振动性能更优，在存在小幅机械振动的工控手持设备、车载附属电子模块中也能保持稳定的阻值输出，不会因为设备晃动出现参数漂移。

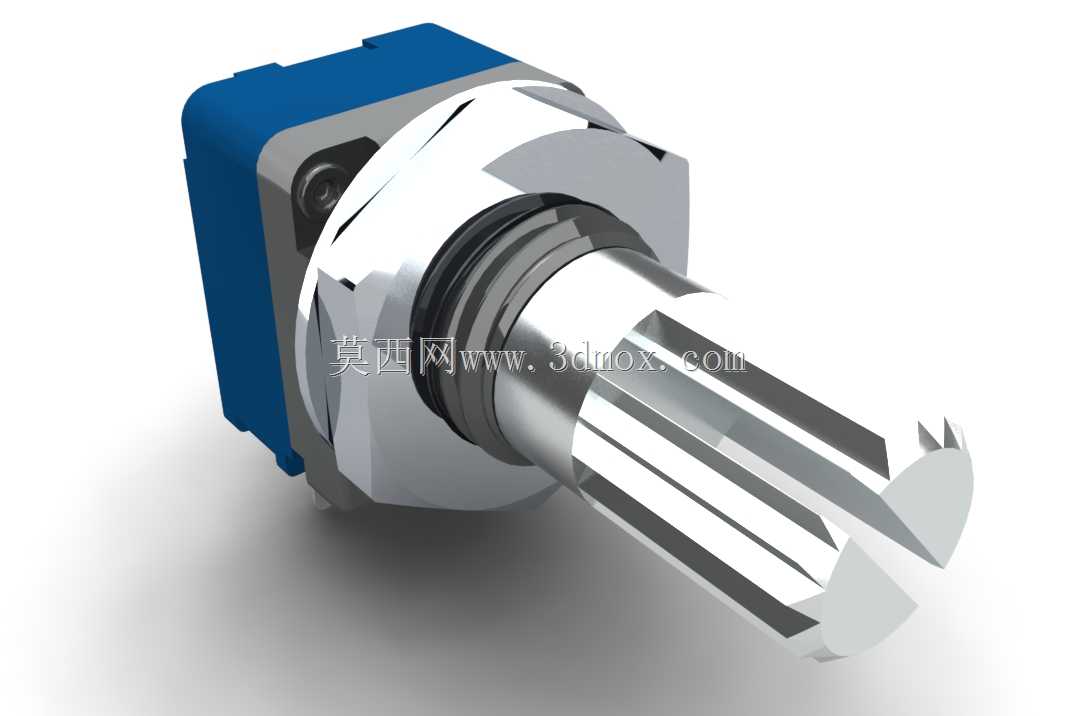

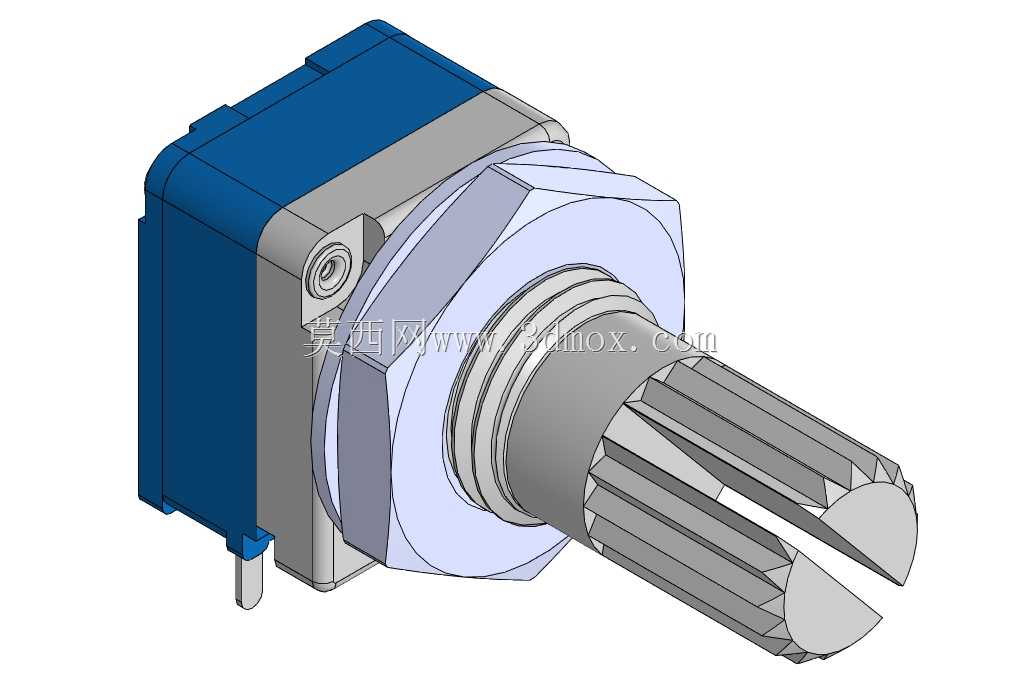

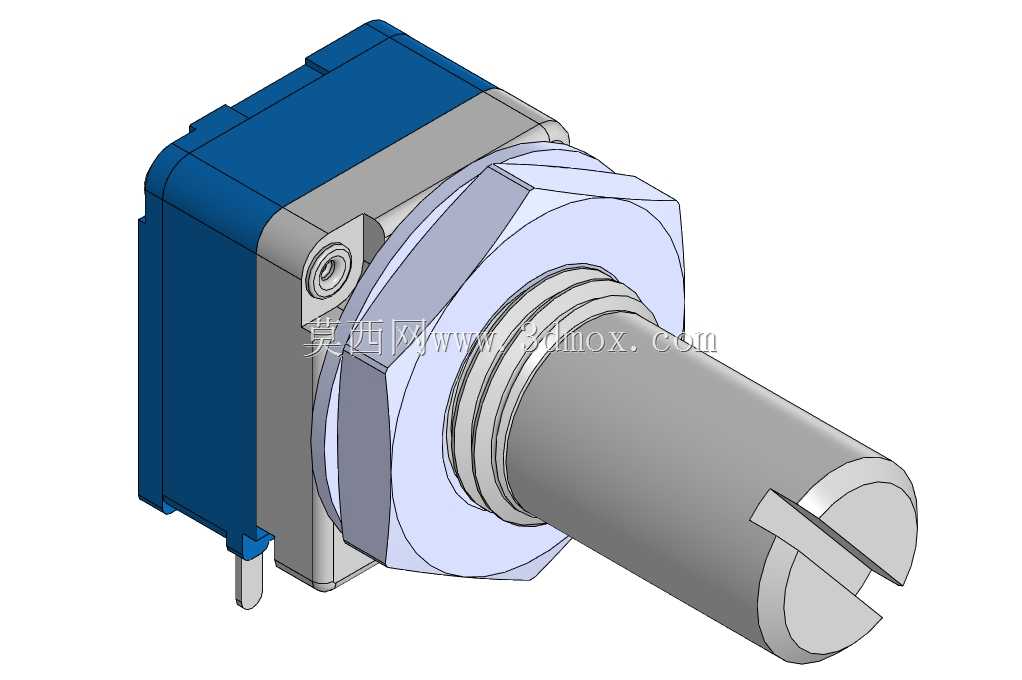

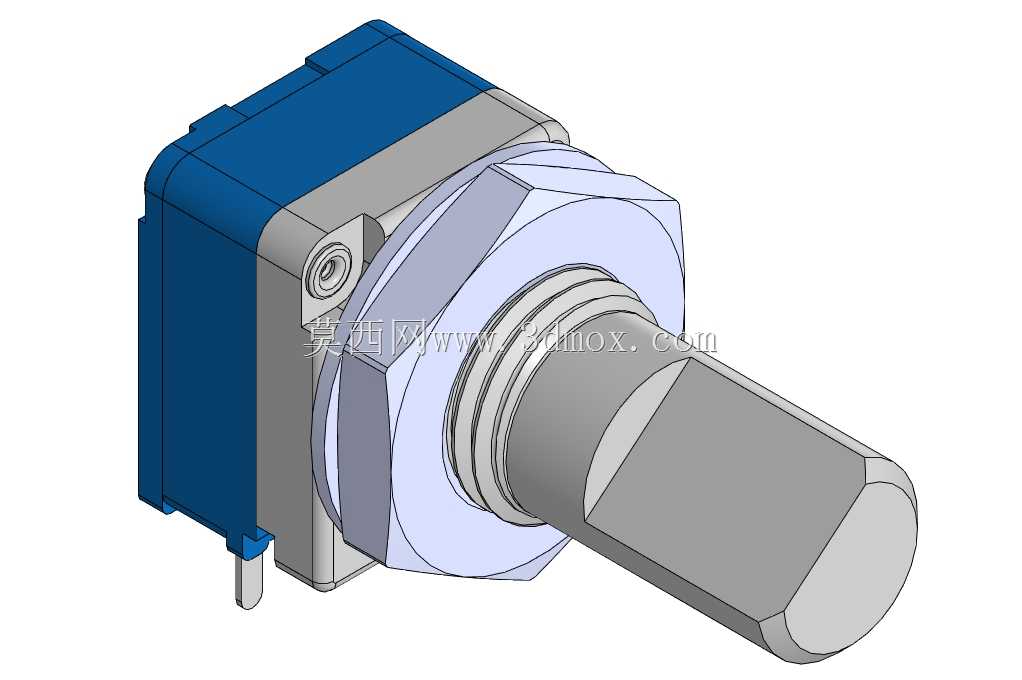

　　从实际选型适配的角度看，这款电位计采用侧面调节的结构布局，区别于顶部出轴的常规电位计，在板卡布局空间紧张、设备外壳仅能在侧面预留调节孔位的场景下，侧调结构可以大幅压缩板卡正面的空间占用，不需要在PCB上方预留手指调节或者螺丝刀操作的垂直空间，对于堆叠密度较高的多层板通讯设备、小型便携检测仪器来说，这种结构能有效降低整机的厚度设计冗余。轴型覆盖KC/F/RE三种常见的滚花开槽结构，轴端的开槽设计既可以适配旋钮帽的过盈压装，也能支持一字螺丝刀直接调节，兼顾了生产调试阶段的快速操作和终端用户外接旋钮的使用需求；2.5mm的标准螺距适配行业通用的六角锁紧螺母，安装时不需要定制特殊规格的紧固件，能直接沿用现有供应链的标准件，降低BOM采购的管理成本。

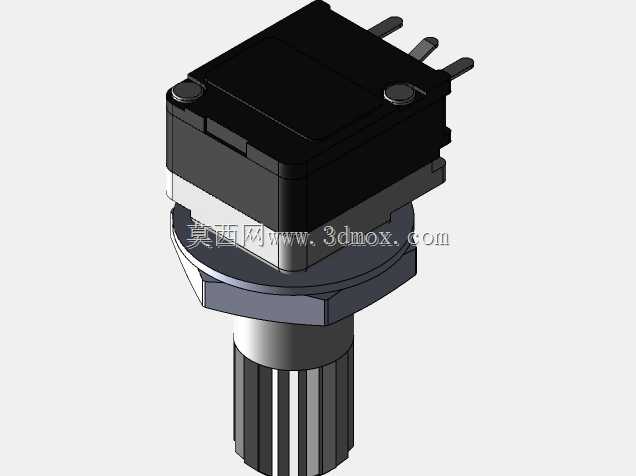

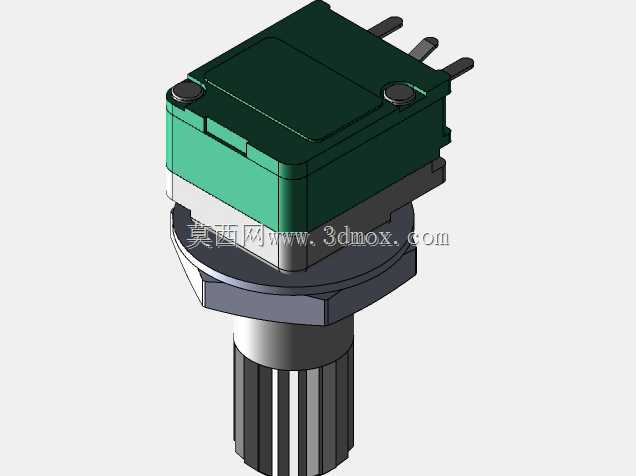

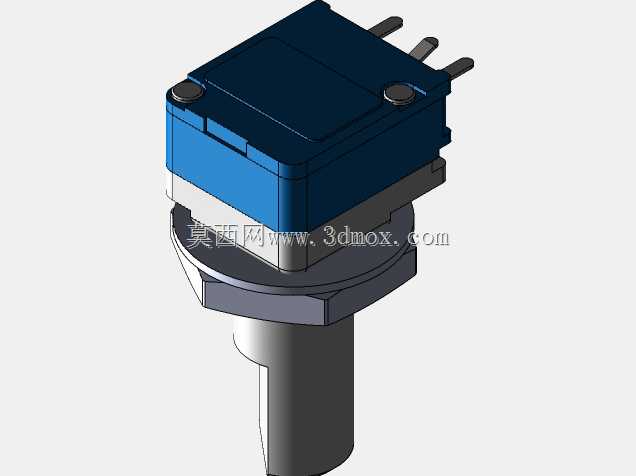

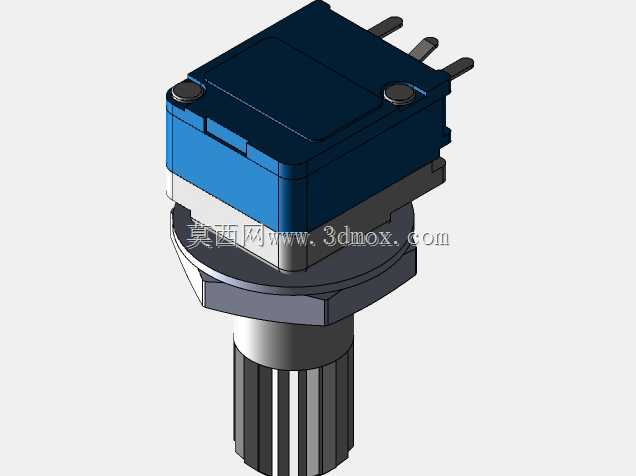

　　轴长覆盖8mm、10mm、12.5mm、15mm、20mm、25mm六个梯度，螺纹长度统一为5mm和7mm两种规格，设计时可以根据设备外壳的壁厚差灵活选型，比如薄壳手持设备选用短轴款，厚面板的工业机柜选用长轴款，不需要额外增加轴套转接结构。外壳提供蓝色、绿色、黑色三种配色选项，并非单纯的外观区分，不同配色对应不同的阻性曲线特性，生产装配时可以通过外壳颜色快速区分阻值档位，避免SMT或者手工焊接环节出现物料混装的问题，提升产线装配的校验效率。

　　建模过程中严格遵循实际元件的安装边界约束，引脚伸出长度、引脚间距完全匹配PCB封装库的焊盘尺寸，导入PCB设计软件时可以直接匹配DipTrace 4.0的封装外形模式库，不需要重新调整焊盘位置，能直接用于结构干涉检查：在整机结构设计阶段，将该三维模型导入装配体后，可以模拟电位计安装后的轴伸长度是否与外壳开孔对齐，锁紧螺母的安装空间是否与周边元件存在干涉，调节时螺丝刀的操作空间是否被周边结构件遮挡，提前规避打样后才发现的装配干涉问题。作为Kompas-3D的参数化模型，所有尺寸均设置了参数关联，调整轴长、外壳长度等参数时，对应的安装孔位、螺纹段长度、引脚位置会同步更新，不需要逐个特征重绘，对于同系列不同规格电位计的选型适配来说，只需要修改对应参数就能快速生成对应规格的模型，大幅缩短结构设计阶段的元件建模周期。

　　实际电路应用中，这类电位计的旋转阻尼手感均匀，金属轴的耐磨性能优于塑料轴结构，长期反复调节不会出现轴体晃动导致的接触不良问题，金属基座的散热性能也优于全塑封电位计，在通过小电流的分压电路中，能更好地散发调节过程中产生的微量热量，提升元件的长期工作稳定性。安装时需要注意，轴体与面板开孔的单边间隙预留0.2mm即可，间隙过大会导致锁紧后电位计本体随轴转动，间隙过小则会出现装配卡滞，无法顺利推入安装孔位；引脚焊接时的温度需要控制在常规波峰焊的温度区间内，避免高温传导到电位计内部损坏碳膜片，建模时也预留了引脚的焊接工艺空间，引脚伸出本体的长度足够穿过标准厚度的PCB板，露出焊盘的长度满足波峰焊的吃锡要求，不会出现引脚过短无法上锡的问题。
