泰科P2系列AXICOM信号继电器三维结构

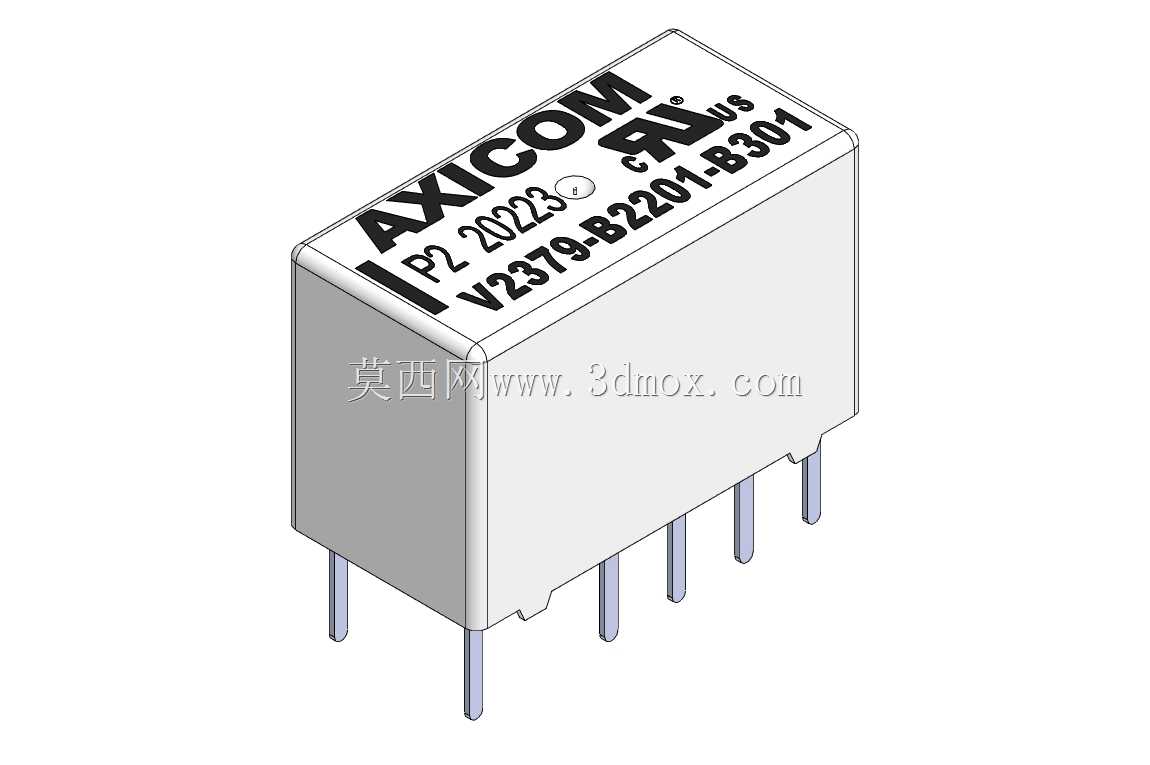

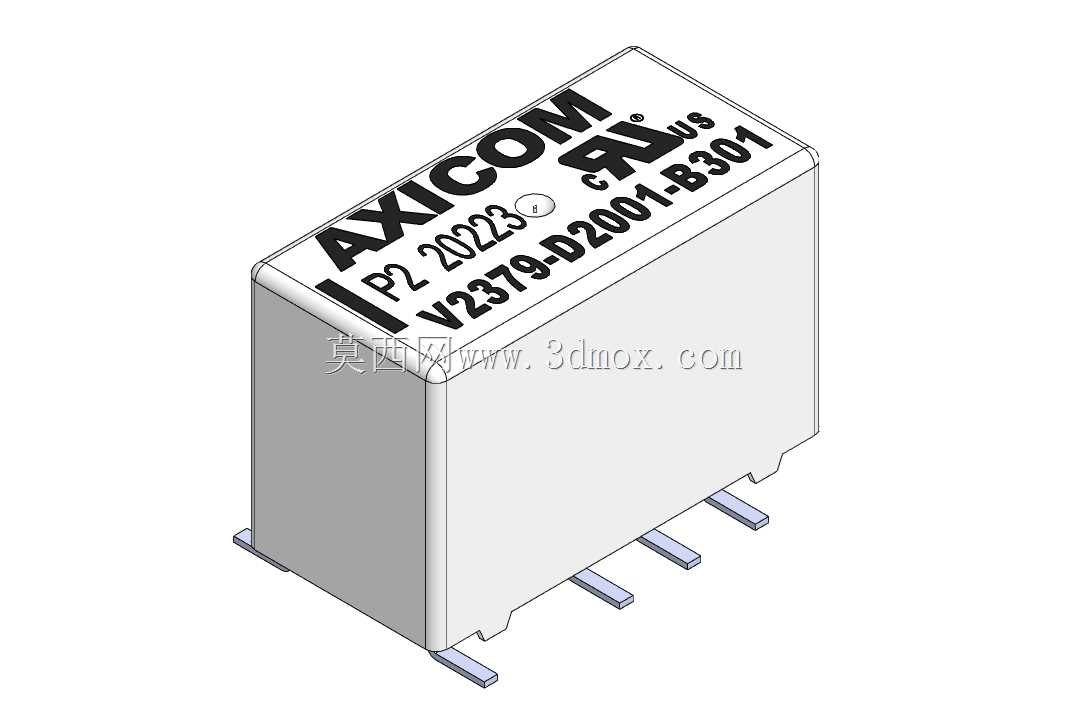

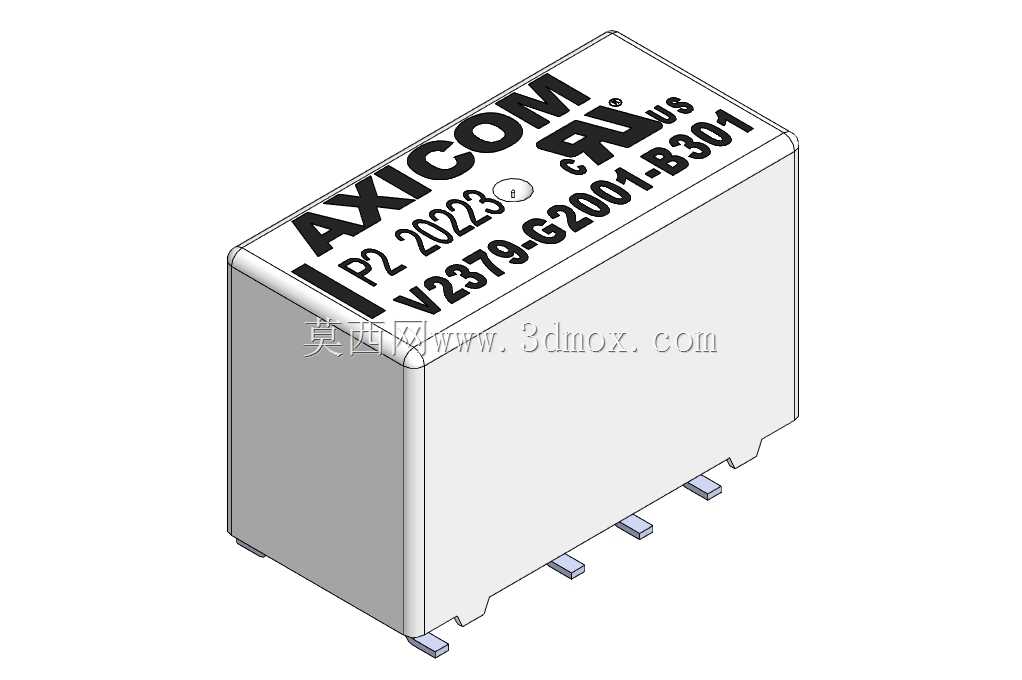

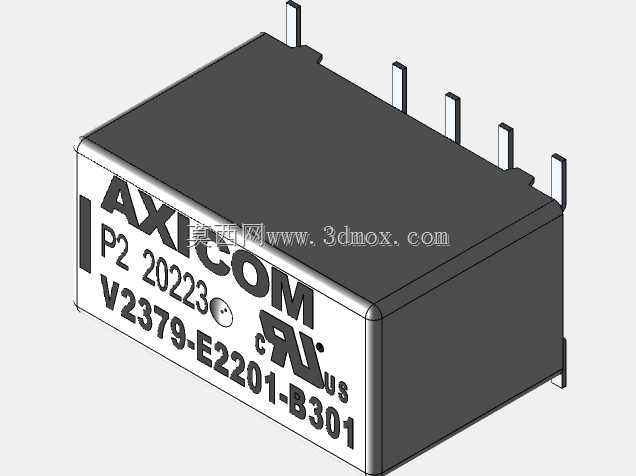

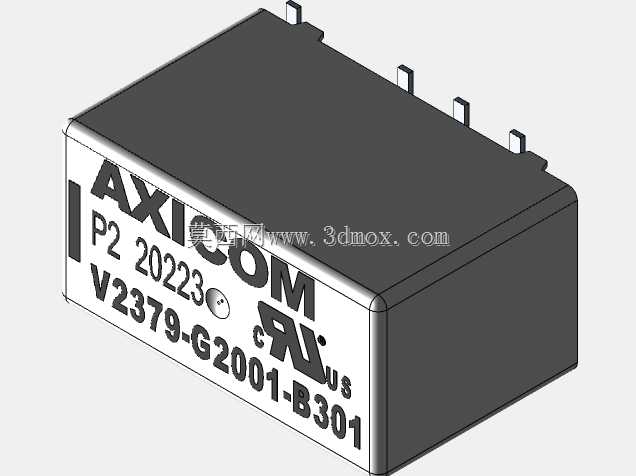

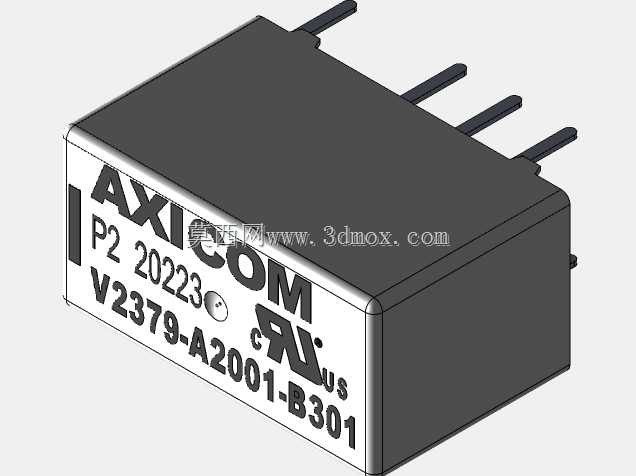

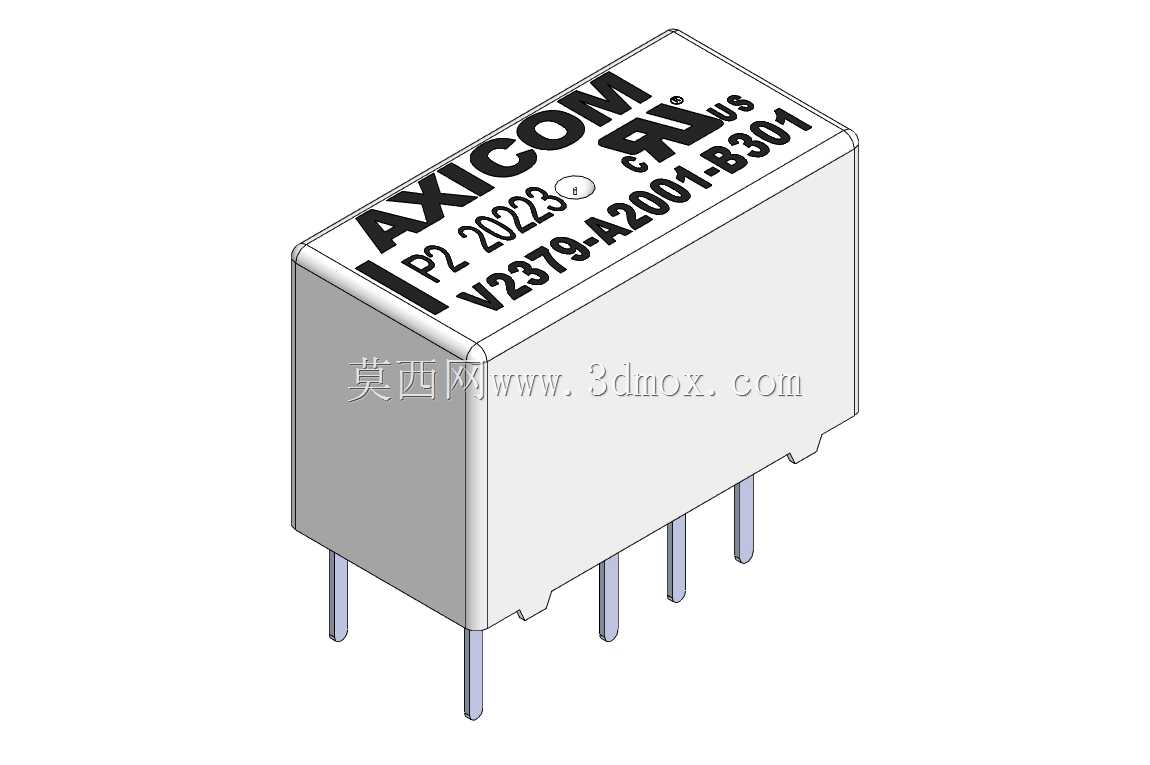

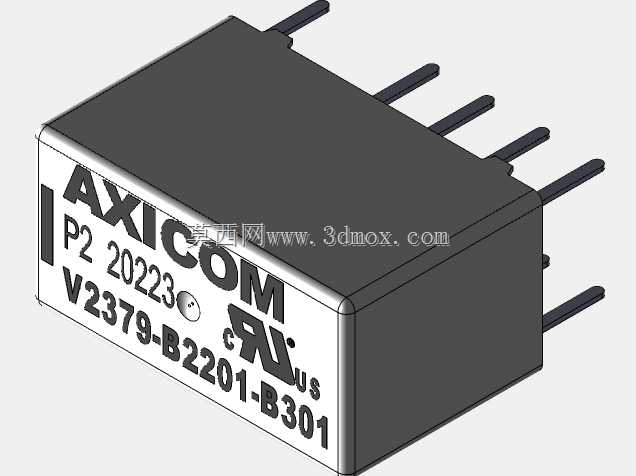

　　在工业控制板卡、通讯设备信号回路、测试仪器切换单元的设计工作里，信号继电器的选型与结构适配一直是容易被忽略却直接影响整机可靠性的环节，泰科P2系列AXICOM继电器作为中小功率信号切换的常用元件，其三维结构的精准还原对PCB布局、结构干涉校验、装配工艺验证有着不可替代的作用。这类继电器主要承担小功率信号回路的通断切换任务，常见应用场景覆盖通讯基站的信号选通回路、工业PLC的数字量输出扩展板、自动化测试设备的通道切换模块、民用电子设备的低压控制回路，相比功率继电器，它的触点负载能力适配12V及以下的低压信号回路，切换响应速度更快，线圈功耗更低，适合多通道密集排布的板卡设计场景。从结构设计来看，这款继电器采用白色阻燃工程塑料外壳，

　　外壳通过卡扣与底部基座实现密封扣合，外壳表面丝印有型号、认证标识与生产追溯编码，既满足电气安全的绝缘防护要求，也能在批量装配时实现视觉识别防错。直插式引出引脚采用镀锡铜合金材质，引脚排布遵循标准间距设计，单根引脚的直径与长度适配常规2.54mm网格PCB的通孔设计，引脚根部做了应力释放倒角，避免波峰焊过程中因热胀冷缩出现引脚断裂或虚焊问题。设计这款三维模型时，首先要还原的是安装边界的关键尺寸：继电器本体的长宽高尺寸需要严格匹配实物公差，尤其是引脚的位置度公差，必须控制在±0.1mm以内，否则在PCB装配时会出现插装困难、引脚顶弯的问题；其次是外壳的拔模斜度与边角圆角，这些细节会影响结构设计时与周边元件的安全间隙校验，

　　比如在高密度排布的板卡上，继电器与相邻电解电容、接插件的间隙需要满足200V以下低压回路的电气间隙要求，同时预留手工焊接或返修的操作空间。从功能特性来看，该系列继电器覆盖单线圈、双线圈两种磁保持规格，支持5V、12V等多种线圈驱动电压，触点形式包含常开、常闭与转换触点类型，能够满足不同信号切换场景的需求，模型在结构还原时区分了不同版本的外形差异，比如双线圈版本的引脚定义与单线圈版本存在区别，外壳上的定位凸点位置也有细微差异，这些细节在建模时都做了精准还原，避免选型时出现版本混淆。在实际的结构设计工作中，很多工程师容易忽略继电器的顶部高度与外壳周边的干涉问题，比如在板卡对插的机箱结构里，继电器顶部与上层板卡的间隙如果不足，

　　会导致装配时顶坏元件，这款模型还原了外壳顶部的完整轮廓，包括丝印区域的微小凸起，能够在三维装配校验时准确计算安全间隙。另外，继电器底部与PCB表面的贴合高度也做了精准还原，这个尺寸直接影响波峰焊时的焊锡爬升高度，间隙过大容易导致焊锡溢出污染触点，间隙过小则会出现助焊剂残留无法排出的问题，建模时参考了实际量产元件的安装尺寸，将底部凸台的高度控制在合理范围内，适配常规1.6mm厚度PCB的波峰焊工艺要求。对于通讯类设备的设计而言，这类信号继电器的排布还需要考虑电磁兼容问题，模型还原了内部磁路的外部轮廓对应的外壳边界，能够帮助工程师在布局时合理规划继电器与敏感信号线路的距离，避免磁路漏磁影响周边高速信号的传输质量。在装配工艺层面，模型还原了外壳侧面的定位缺口，这个缺口可以配合PCB上的丝印标识实现防呆设计，避免批量生产时出现元件插反的问题，同时外壳的边角圆角设计也做了还原，符合自动化贴插设备的吸嘴抓取要求，适配SMT与THT混合装配的生产工艺。
