带半径补偿伺服驱动环形旋转焊接接头结构

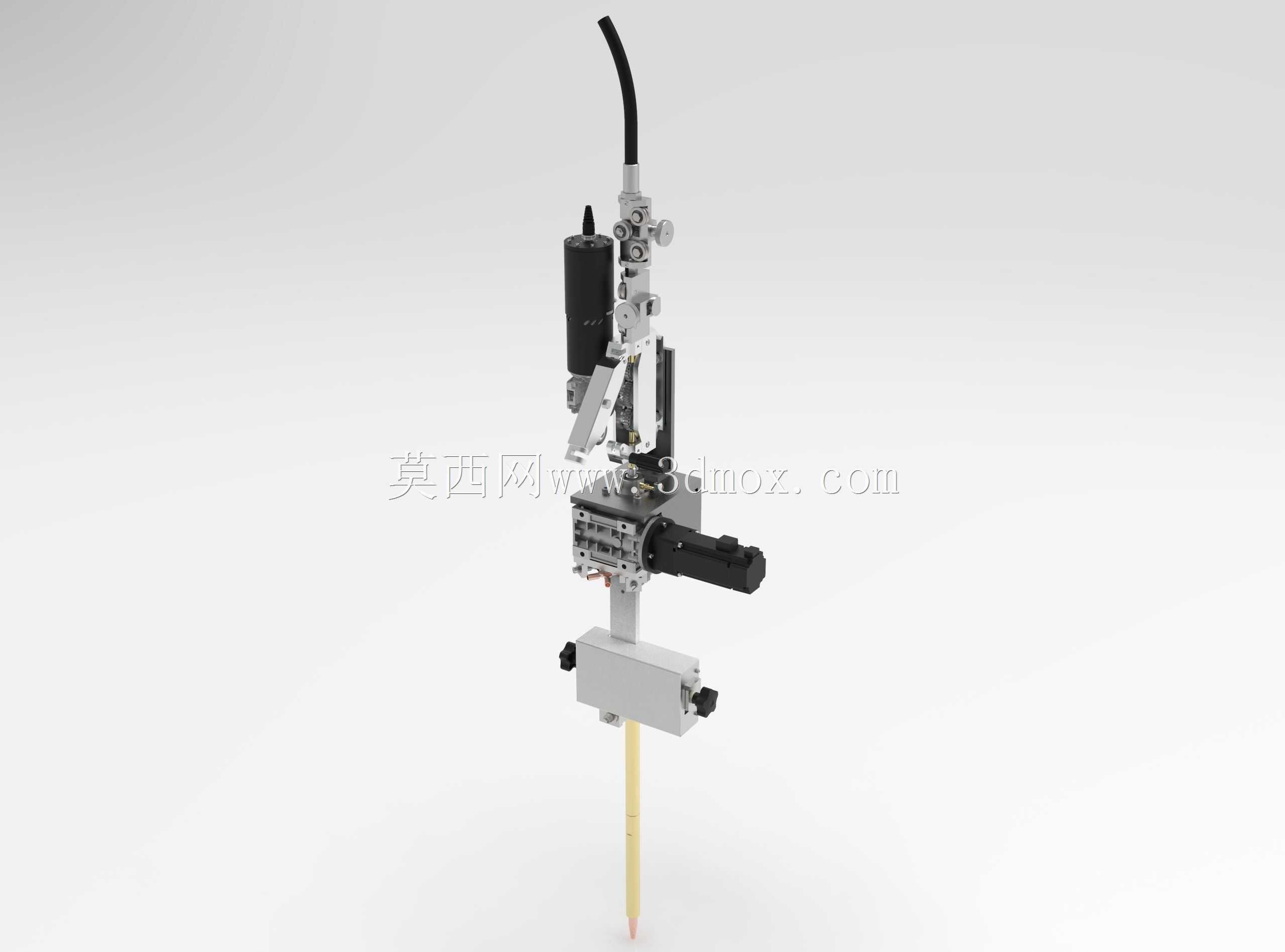

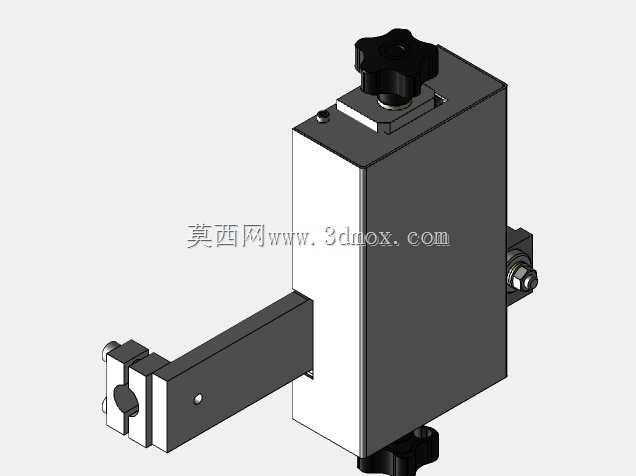

　　在汽车零部件管路焊接、压力容器环缝拼接、五金管件密封焊这类需要连续环形焊缝的加工场景里，普通直柄焊枪往往受限于工件回转装夹的同轴度误差，很容易出现焊道偏移、熔深不均的问题，尤其是当工件存在椭圆度偏差、装夹径向跳动超过0.2mm时，固定位置的焊枪根本无法实时贴合焊缝轨迹，这时候带半径补偿功能的旋转焊接接头就成了这类工艺的核心执行部件。这套结构的设计核心，就是把焊枪的姿态调整、径向进给、旋转驱动全部集成在一个紧凑的立式模组上，不需要额外搭建复杂的多轴联动平台，就能适配不同直径的环形焊缝焊接作业。从结构布局来看，整套接头采用立式分层布置，最上方是焊枪线缆与送丝管路的走线通道，预留的弯曲走线空间可以避免旋转过程中管路缠绕，

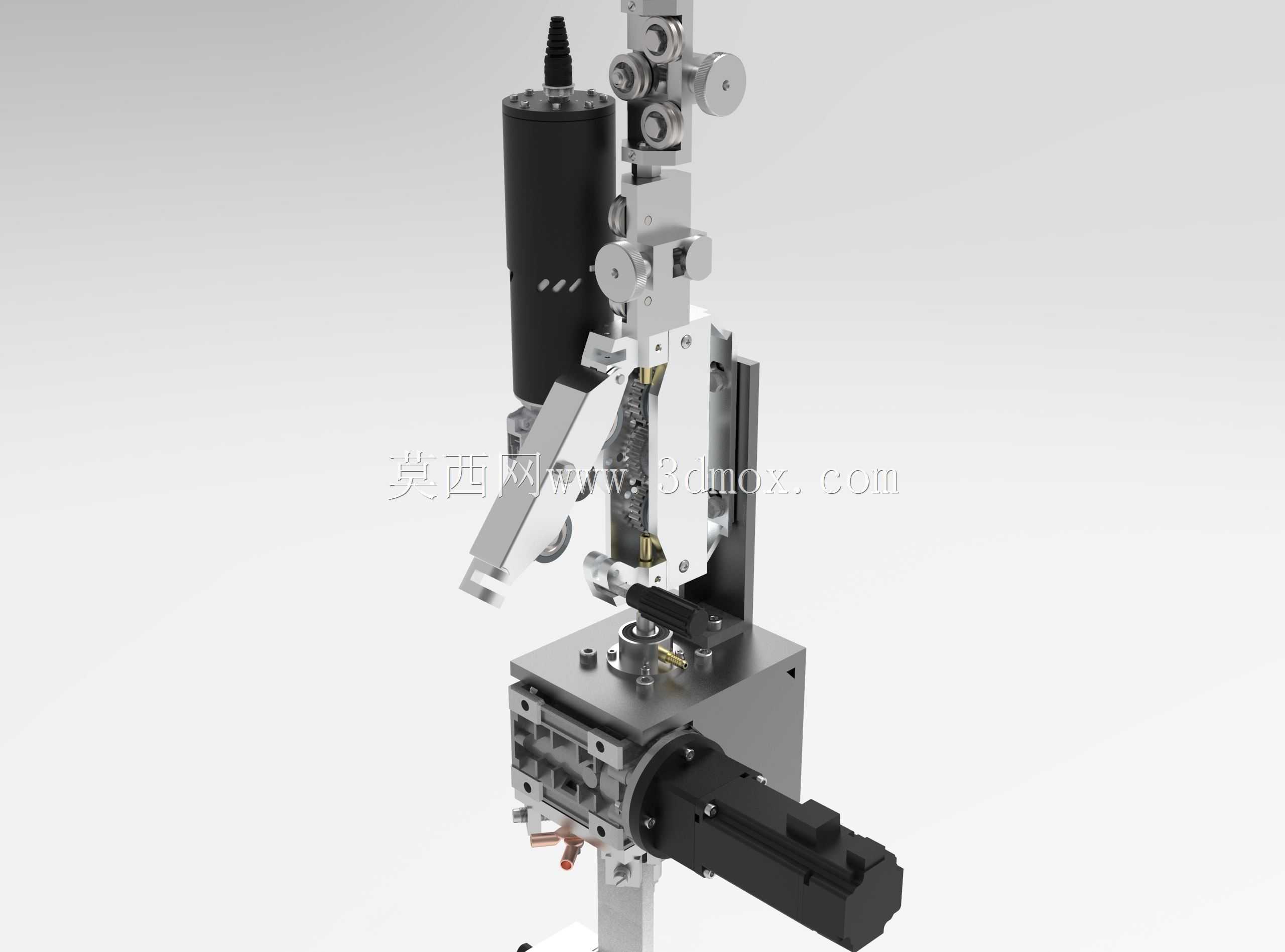

　　走线通道旁集成了气动送丝的快插接口，能兼容实芯焊丝、药芯焊丝的自动送料需求。中间的主体安装座采用硬质铝合金加工，在保证结构刚性的前提下尽可能降低整体重量，方便直接挂载在焊接机械手末端或者固定式焊接专机的立板上，安装面预留了标准的T型槽与定位销孔，安装时不需要额外做转接板，只要对齐定位销锁紧螺栓就能完成固定，安装边界的横向尺寸控制在120mm以内，纵向总高度不超过380mm，就算是在狭小的焊接工装工位里也不会和周边的夹具、防护挡板产生干涉。驱动部分采用伺服电机直连的传动结构，没有额外的减速齿轮间隙，旋转角度的控制精度可以达到0.1度，能匹配不同焊接速度下的转速需求，不管是薄壁不锈钢管的低速氩弧焊，还是碳钢件的高速气保焊，

　　都能通过伺服参数调整匹配对应的旋转线速度。半径补偿机构是这套结构的核心设计点，补偿滑台采用交叉滚子导轨导向，由微型伺服推杆驱动径向进给，补偿行程可以覆盖0-30mm的半径差，在焊接过程中可以配合焊缝跟踪传感器的信号实时调整焊枪的径向位置，就算工件存在椭圆变形、装夹偏心，也能保证焊枪始终和焊缝保持恒定的工作距离，避免出现焊穿、虚焊的缺陷。焊枪夹持部分采用快换式夹头设计，不同直径的焊枪只需要更换对应的夹套就能快速装夹，夹头旁预留了水冷通道接口，在大电流长时间焊接作业时，可以接通循环冷却水给焊枪降温，避免焊枪过热损坏。结构下方的绝缘安装座采用耐高温电木材料加工，既可以隔绝焊接电流传导到设备主体造成信号干扰，

　　也能阻挡焊接飞溅直接粘附在导轨和传动部件上，减少日常维护的工作量。整套结构的走线全部采用内置拖链布置，外部没有裸露的线缆，焊接过程中飞溅的焊渣不会直接烫坏线缆外层，拖链的弯曲半径经过精准计算，在全行程旋转和径向补偿动作时都不会出现卡滞、拉扯线缆的问题。在实际应用中，这套旋转焊接接头既可以搭配卧式回转工装，完成直管对接、法兰环缝的自动焊接，也可以挂载在六轴机械手上，完成异形工件上环形焊缝的空间焊接作业，不需要工件做回转装夹，直接由接头自身旋转配合机械手的位置调整就能完成全位置焊接。设计时特意将所有传动部件都做了密封防护，外部的钣金护罩可以阻挡大部分焊接烟尘和飞溅进入内部导轨，日常维护只需要定期在注油孔加注润滑脂就能保证长期稳定运行，不需要频繁拆解清理。和传统的工件回转式焊接方案相比，这套接头不需要工件做高精度的同轴装夹，对工装的定位精度要求更低，就算是普通的三爪卡盘装夹，配合半径补偿功能也能焊出均匀平整的环缝，能大幅降低工装设计的成本和工件装夹的辅助时间，尤其适合中小批量多规格的环形焊缝焊接生产场景。
