带夹头双曲抛物面可调节支撑接头结构

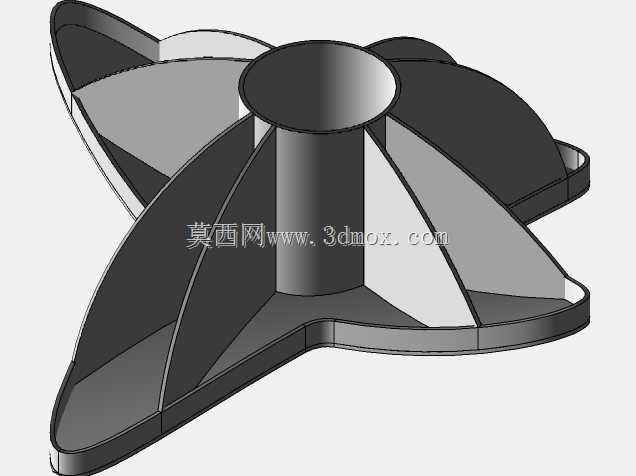

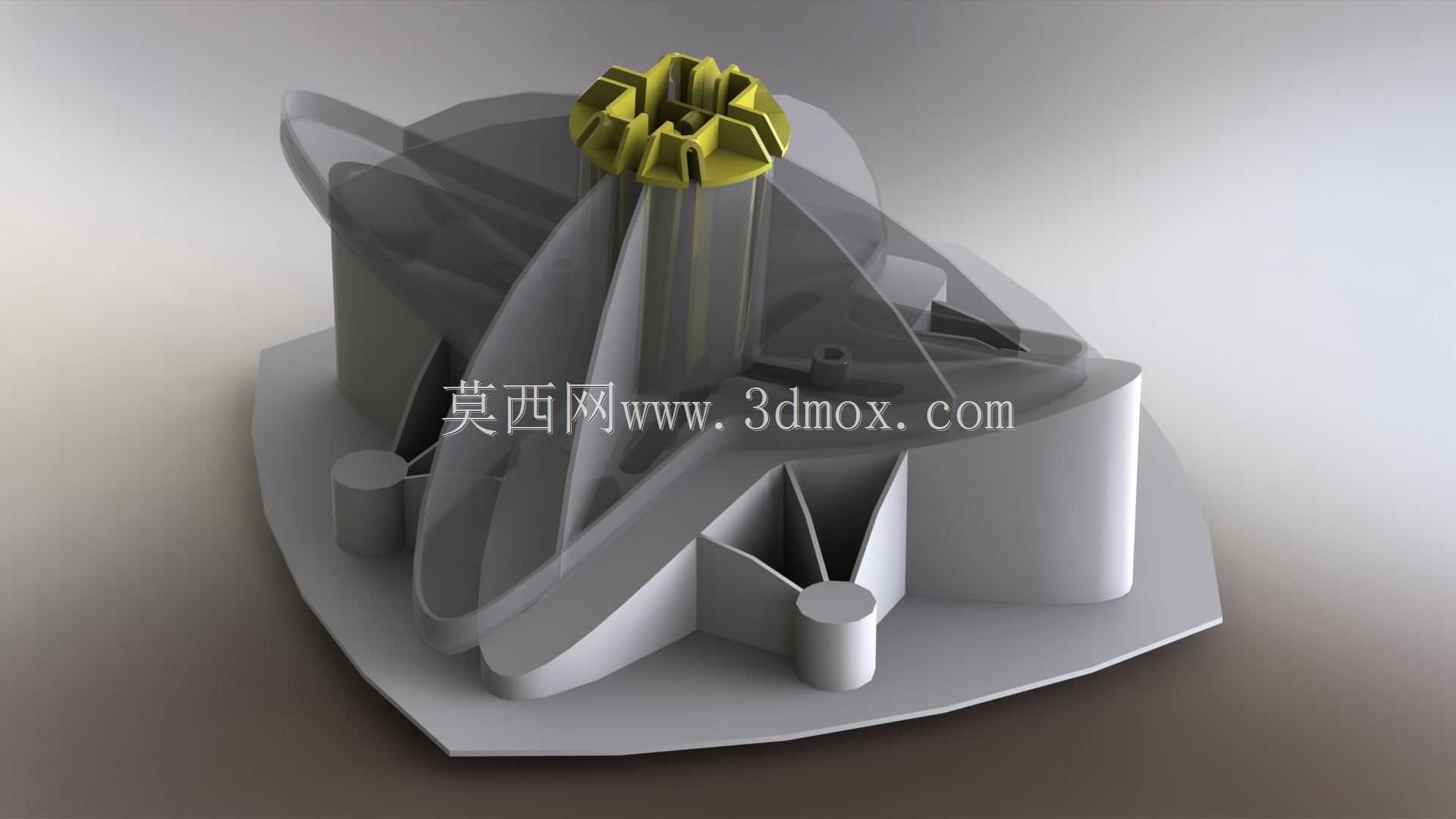

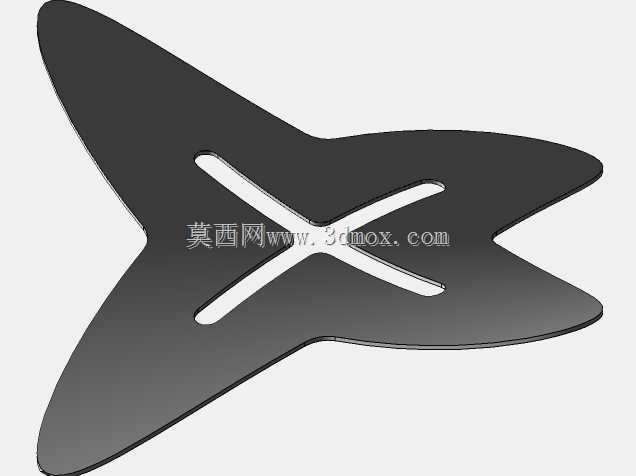

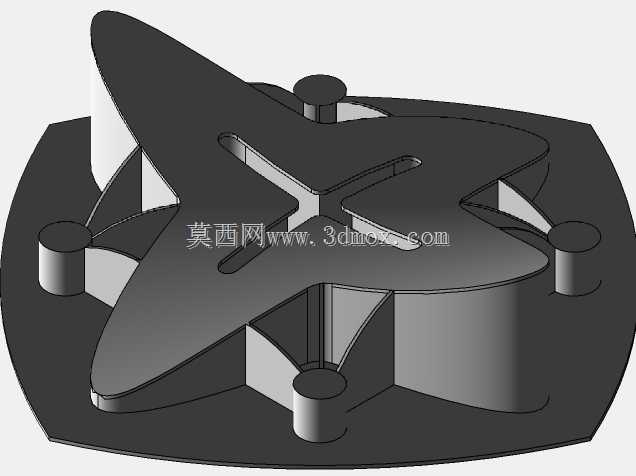

　　在光学检测、实验工装搭建、小型精密设备调平场景中，这类带夹头的双曲抛物面可调支撑接头是非常实用的连接件，区别于常规的固定式支撑柱，它可以在一定角度范围内调整夹持端的朝向，不需要额外加工多组不同角度的安装座，就能适配不同倾角的部件固定需求。从结构上看，底部采用近似方形的安装基座，四个边角做了圆弧过渡，基座上预留了三个圆柱形定位凸台，对应安装板上的定位孔可以实现快速对位，安装时不需要反复调整基座的同轴度，凸台与安装孔采用小间隙配合，既保证安装定位精度，又不会因为公差累积导致装配卡滞。基座上方的支撑主体采用双曲抛物面的筋板布局，这种曲面筋结构相比传统的直筋，在相同材料用量下能获得更高的结构刚度，尤其是承受侧向倾覆力矩的时候，

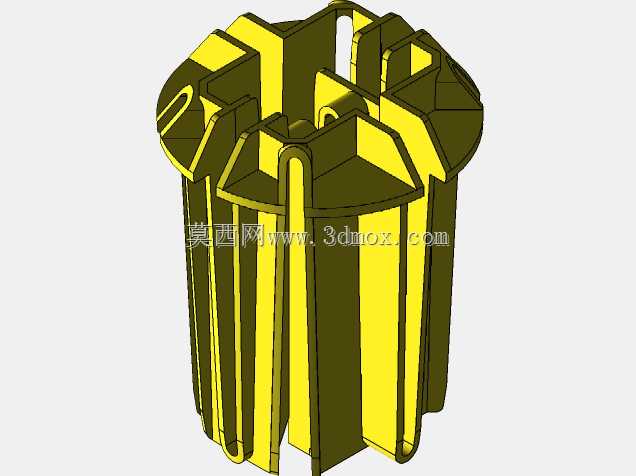

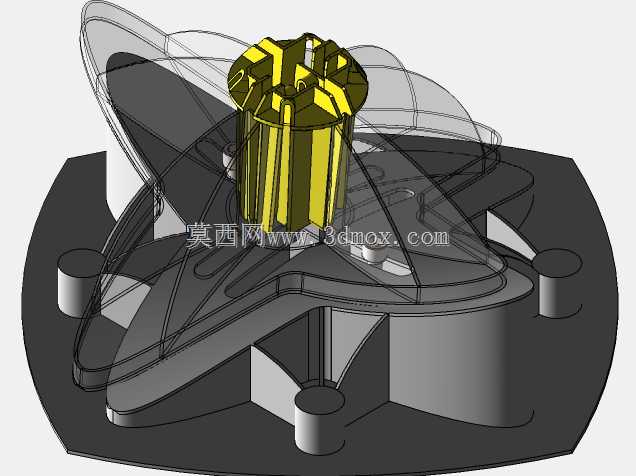

　　曲面筋的力传导路径更平滑，不会在筋板与基座的连接处出现明显的应力集中点，日常使用中即使频繁调整夹持角度，也不容易出现根部断裂的问题。顶部的夹头采用多瓣式开槽结构，一共八瓣夹持爪均匀分布在圆周上，爪端做了导向倒角，装入被夹持杆件的时候可以自动导正，不需要精确对准就能顺利插入，夹持爪的内孔根据常用的杆件直径做了适配，拧紧外部锁紧环的时候，八瓣爪会同步向内收缩，抱紧被夹持的杆件，抱紧力沿圆周均匀分布，不会出现偏载导致的杆件歪斜，也不会因为局部压力过大夹伤杆件表面。设计的时候特意将调节关节隐藏在双曲抛物面的筋板围合空间内，既不会让外露的调节结构积灰卡滞，也能避免日常操作中误碰调节旋钮导致支撑角度偏移，关节处的阻尼经过匹配，

　　调整角度的时候需要施加一定的力才能转动，调整到位后可以依靠阻尼保持位置，不需要额外锁死就能承受常规的负载，只有在负载较大的场景下才需要拧紧侧面的锁紧螺钉，进一步固定角度。安装边界方面，基座的最大轮廓尺寸控制在常规工装板的安装孔距范围内，可以直接适配市面上通用的光学平板、铝型材工作台的安装孔位，不需要额外加工转接板，顶部夹头的中心高度经过优化，在最低位置时可以满足低矮部件的支撑需求，调整到最大倾角时，夹头的活动范围不会超出基座的投影边界，不会和周边相邻的其他支撑部件产生运动干涉。实际使用中，这类支撑接头常用来固定传感器支架、小型光学元件、管路固定座，在小批量设备试制阶段，不需要针对每个固定角度单独加工支撑件，

　　通过调整这个接头的角度就能快速搭建测试工装，大幅缩短试制周期，而且因为结构刚度足够，调整到位后不会出现位置漂移，测试过程中不需要反复校准位置。夹头的夹持范围覆盖了实验室和小型设备常用的杆件直径，不需要更换夹头就能适配不同规格的连接杆，通用性很强，双曲抛物面的外形除了结构性能上的优势，也让整个支撑件没有尖锐的棱角，在人员操作频繁的实验场景中，不会刮碰操作人员或者周边的线材管路。从建模角度看，这个结构的曲面过渡需要注意筋板与基座、筋板与顶部关节座的相切连续性，否则在受力分析的时候会在过渡位置出现虚假的应力集中结果，建模时优先采用曲面放样的方式构建双曲抛物面筋，再和基座、关节座做布尔合并，保证连接处的曲率连续，多瓣夹头的开槽位置要均匀分布，否则锁紧的时候会出现夹持力不均的问题，每个夹持爪的壁厚要保持一致，避免收缩量不同导致的夹持偏心。
