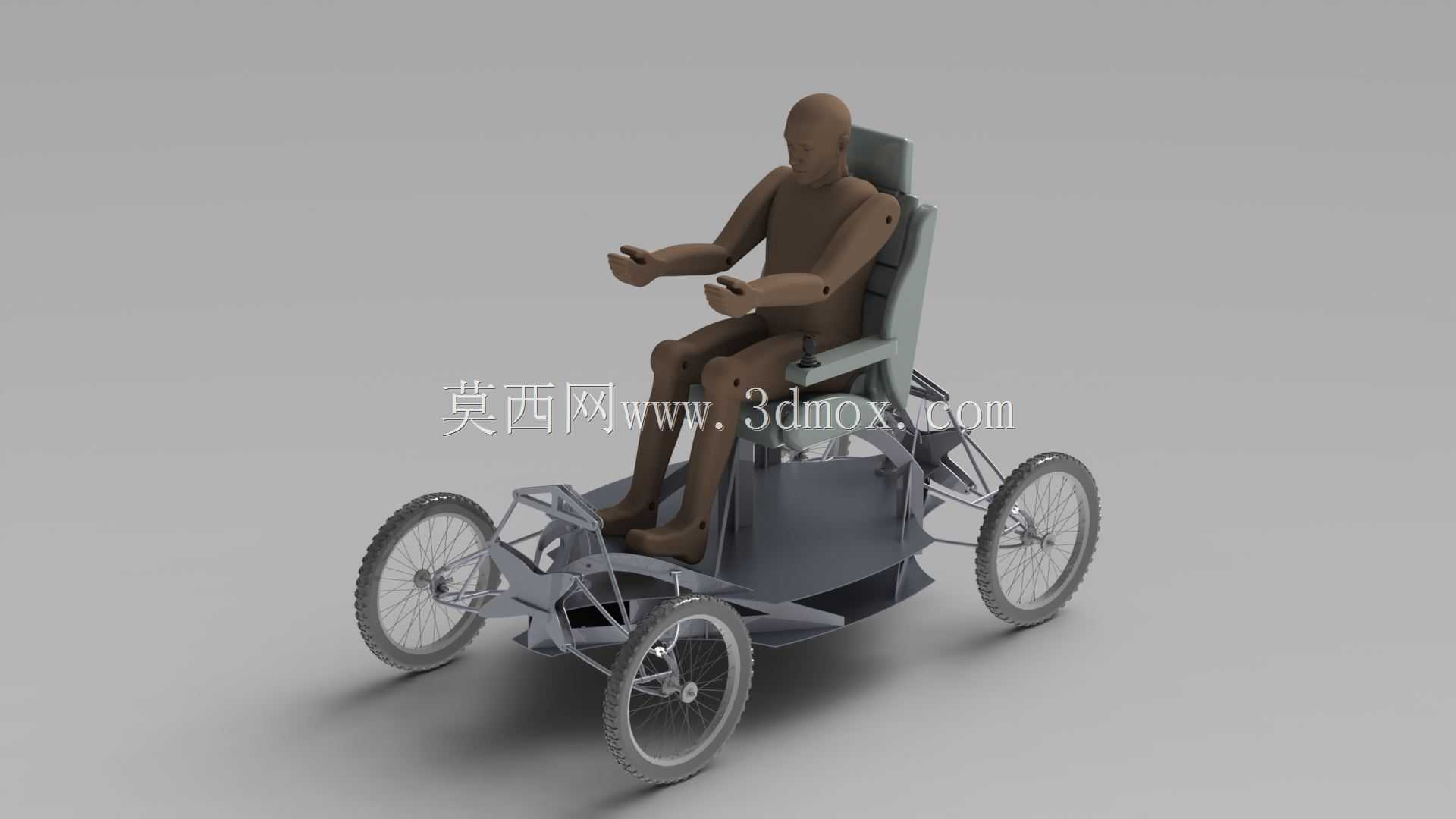

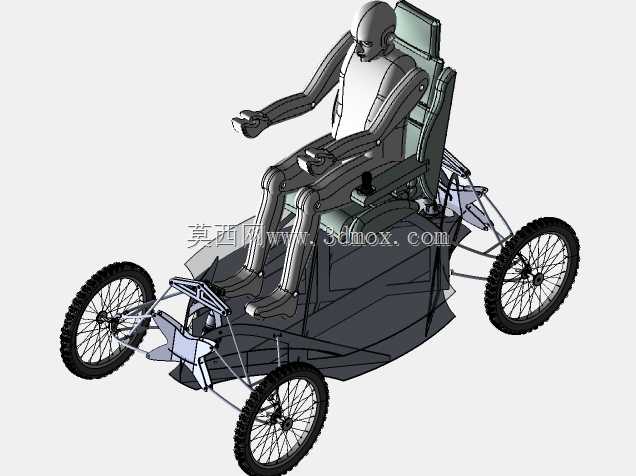

四轮结构载人电动代步轮椅结构设计

　　这款四轮电动代步轮椅的设计，首先锚定的是下肢行动障碍群体的中短距离户外出行需求，区别于传统两轮后置大轮的手动轮椅，它采用前小轮后大轮的四轮稳定布局，在非铺装路面、缓坡路面的通行适配性上做了针对性优化，日常可覆盖社区出行、短途就医、户外休闲等多类场景，也可作为行动不便老年群体的日常代步载具使用。从结构设计逻辑来看，整车采用桁架式钢管焊接车架，没有采用传统轮椅的一体式弯折钣金车架，这种桁架结构在保证整体抗扭刚度的前提下，能有效降低整车自重，车架的管材连接节点全部做了圆弧过渡处理，避免应力集中导致的车架疲劳断裂，同时所有外露的管材端面都设计了塑料堵头封边，防止日常使用过程中剐蹭使用者衣物或者皮肤。

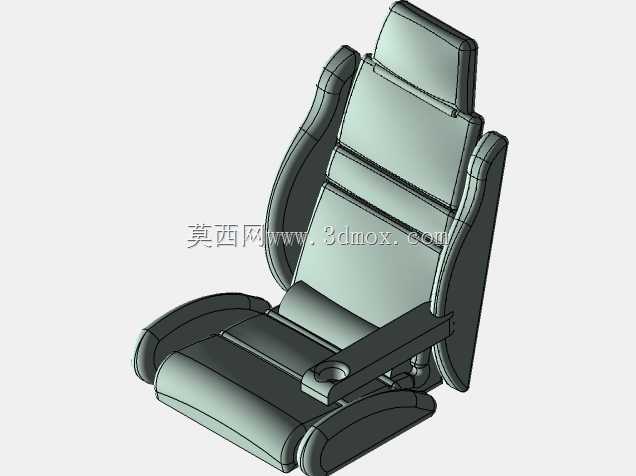

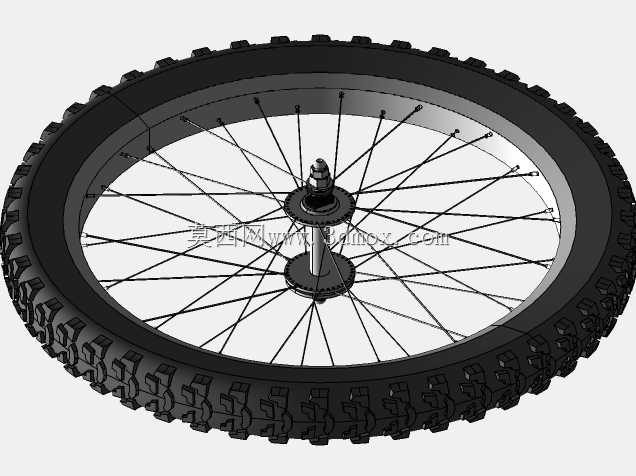

　　乘坐区域的靠背采用15度后倾的固定倾角设计，配合带软质包覆的扶手，能让乘坐者保持自然放松的坐姿，扶手的安装高度经过人机工程校核，乘坐者手臂自然下垂时肘部刚好搭在扶手上，操控手柄布置在双侧扶手前端，乘坐者不需要抬臂就能完成转向、调速、制动的全部操作，长时间操控也不会产生上肢疲劳。行走系统的设计上，前轮采用小直径辐条式万向轮，转向节直接集成在前轮支架上，转向阻尼做了适配调整，既不会因为转向过灵导致高速行驶时方向发飘，也不会因为阻尼过大让转向操作费力；后轮采用大直径辐条轮，驱动电机直接集成在后轮轮毂内部，省去了链条、传动轴这类传动部件，既减少了传动过程中的动力损耗，也降低了后期维护的频次，后轮的制动采用鼓式制动结构，制动响应平稳，

　　不会因为制动力突变导致乘坐者前倾摔倒。整车的尺寸边界做了严格控制，整车宽度控制在700mm以内，能顺利通过普通住宅的入户门、小区无障碍通道以及标准电梯轿厢，整车长度控制在1200mm左右，转向半径控制在1.2米以内，在狭小空间内也能完成转向调头操作，车架底部的电池安装位做了下沉式设计，一方面降低了整车的重心，提升行驶过程中的侧倾稳定性，另一方面也方便电池的拆卸更换，不需要挪动乘坐者就能完成电池的取放操作。脚踏区域采用一体式弯折金属踏板，踏板表面做了防滑纹路处理，踏板的安装高度距离地面200mm左右，乘坐者上下车时脚不需要抬太高，同时踏板前缘做了上翘的挡边设计，行驶过程中脚不会从踏板上滑落。车架后部预留了储物筐的安装接口，

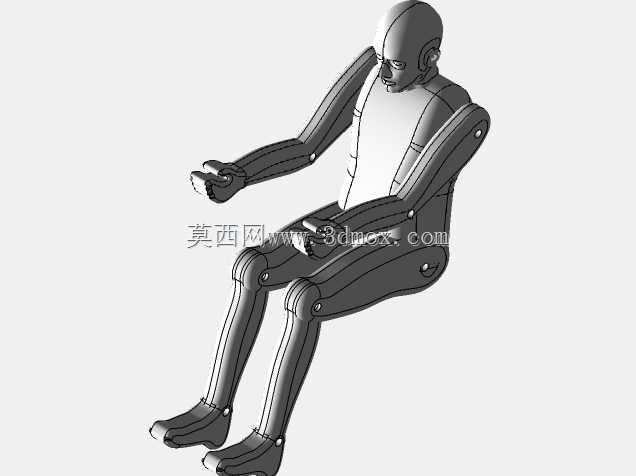

　　日常可以放置随身物品、购物袋或者简易的医护用品，车架的所有连接紧固件都采用防松螺母设计，日常行驶的震动不会导致紧固件松动脱落，整车的离地间隙控制在120mm左右，能顺利通过小区常见的减速带、路面小坑洼，不会出现底盘剐蹭的情况。在建模过程中，所有的运动部件都做了干涉检查，前轮转向到最大角度时不会和车架、脚踏区域产生干涉，后轮转动过程中也不会和车架侧梁、靠背支架产生剐蹭，乘坐假人的姿态按照成年男性的平均身高做了适配校核，从150cm到185cm身高的乘坐者都能获得舒适的乘坐姿态，扶手、脚踏的位置都预留了调节余量，可以根据不同乘坐者的身形做小范围调整。
