折叠式带门工业储物周转舱结构设计

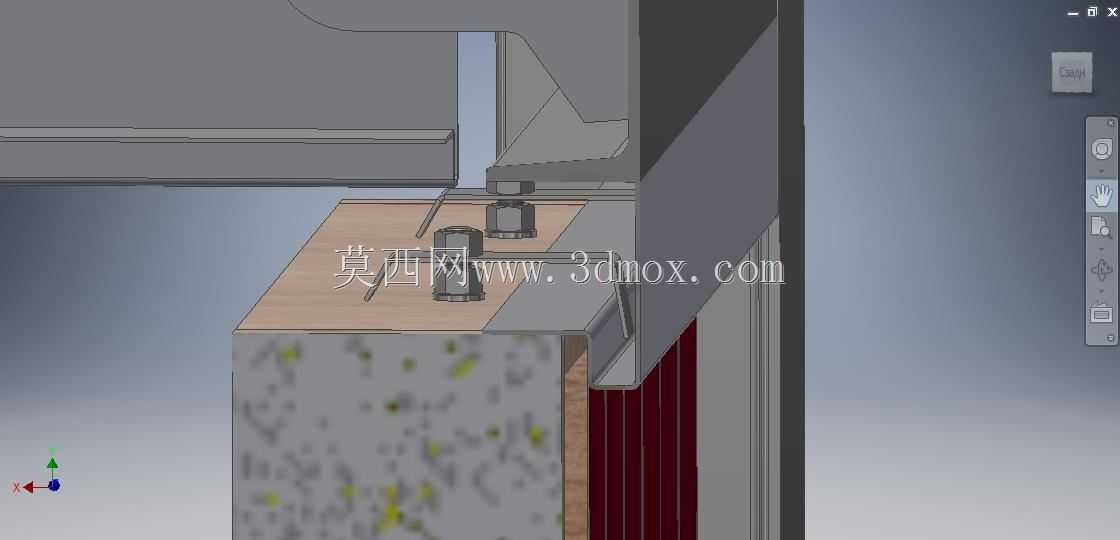

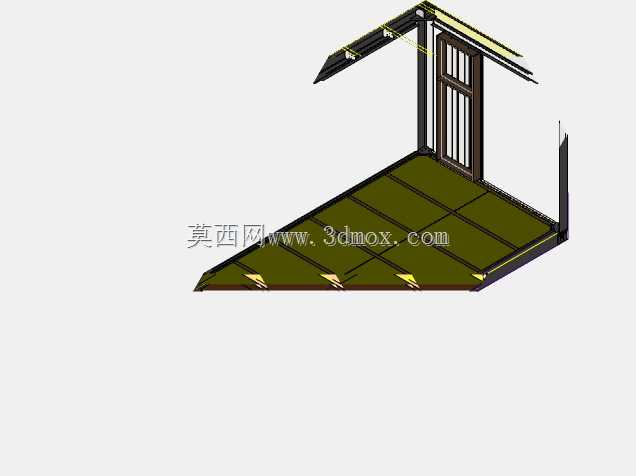

　　这款折叠式带门储物舱的设计，最初是针对厂区内部零散工装、加工余料、工位器具的定点周转存放需求做的方案，区别于标准海运集装箱的全封闭固定结构，它的折叠属性更适配车间内临时储物点位的灵活布设，不用的时候可以把侧围、顶架折叠收拢到底座上，堆垛存放占用的仓储空间仅为展开状态的五分之一，对于生产区域面积紧张、临时储物需求波动大的加工车间来说，能大幅减少闲置设备的空间占用。从实际使用场景来看，它既可以放在焊接工位旁存放待焊的小型结构件、焊材及防护工具，也能放在装配线边作为临时的零部件缓存单元，带格栅门的设计一方面能保证舱内通风，避免存放的金属工件长期密闭出现凝露锈蚀，另一方面格栅间隙可以直接观察内部物料存放情况，不用反复开门清点，

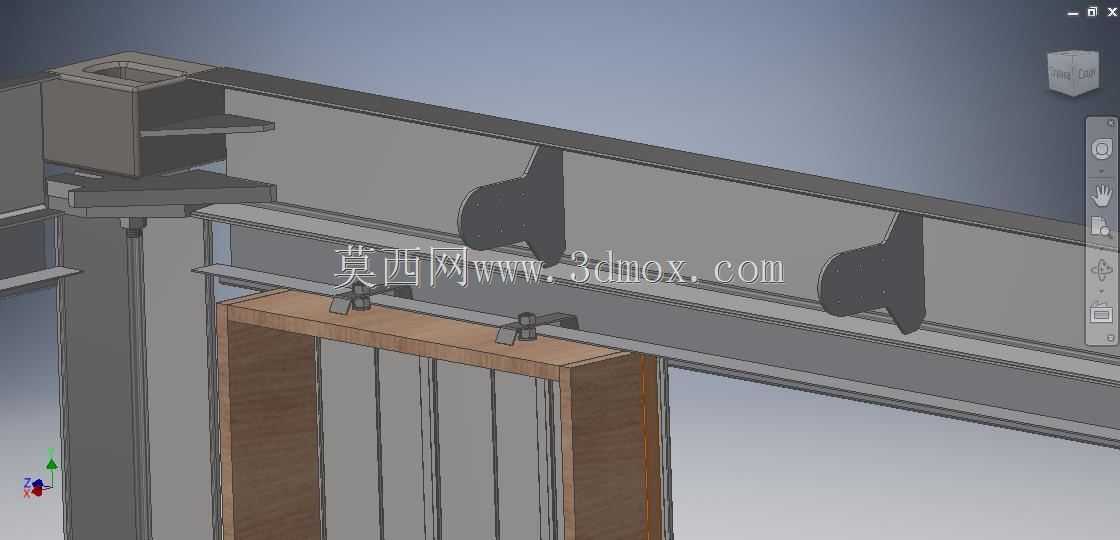

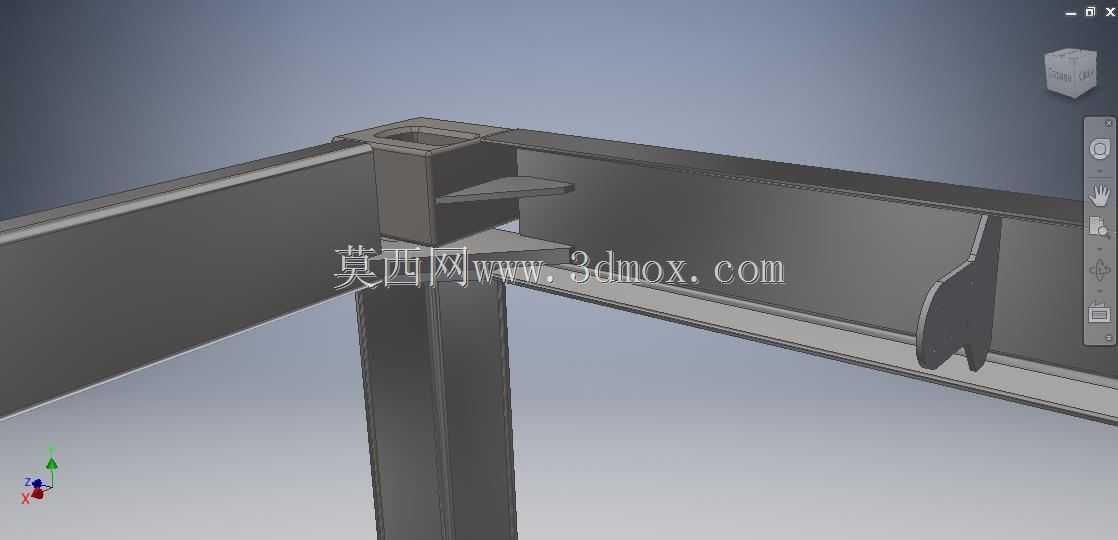

　　格栅门配套的锁止结构可以和车间通用的挂锁适配，实现物料的定点定责管理。设计思路上优先考虑了结构的快装快拆属性，所有侧围框架和底座的连接都采用了插拔式销轴定位，不需要额外的紧固件辅助，两个操作人员配合的话，三分钟内就能完成从收拢状态到完全展开可用的转换，顶架的斜向支撑做了隐藏式的铰接设计，展开后自动卡入定位槽，不需要额外的螺栓固定，能承受顶部不超过五十公斤的临时置物荷载，比如放置作业指导书、小型检测工具之类的物品。底座部分采用了型钢焊接的框架结构，表面铺设了防滑花纹钢板，钢板下方每隔三百毫米设置了横向加强筋，保证整舱额定承载五百公斤的时候底座挠度不超过千分之二，不会出现底部变形导致物料滑落的问题，底座的四个角设置了标准的叉车孔位，

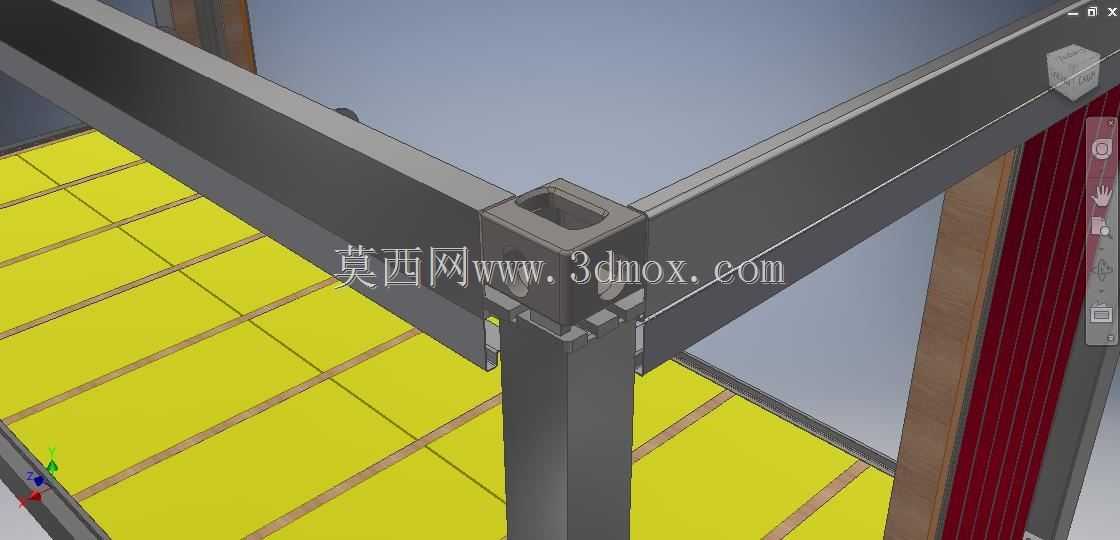

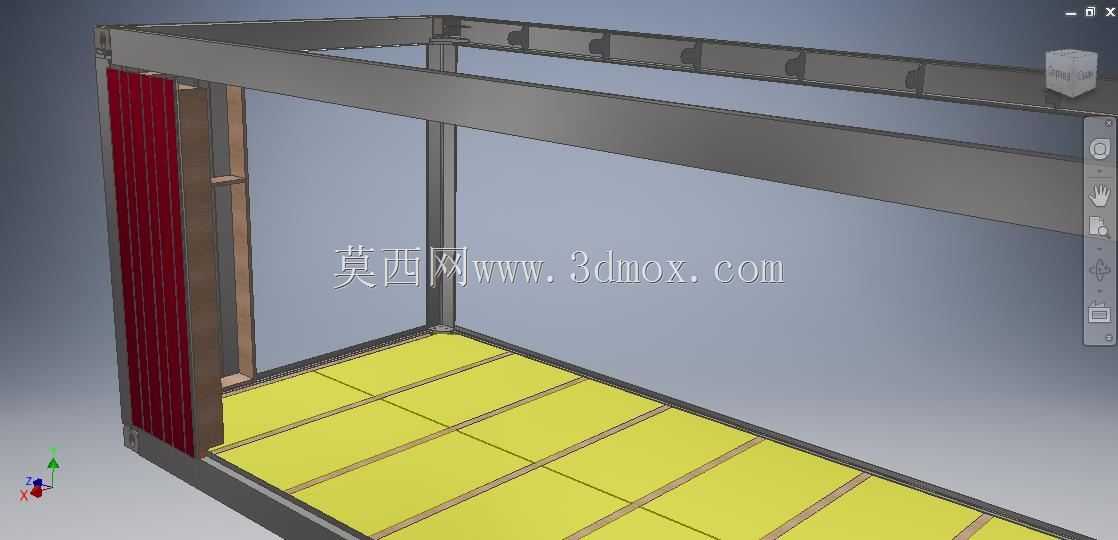

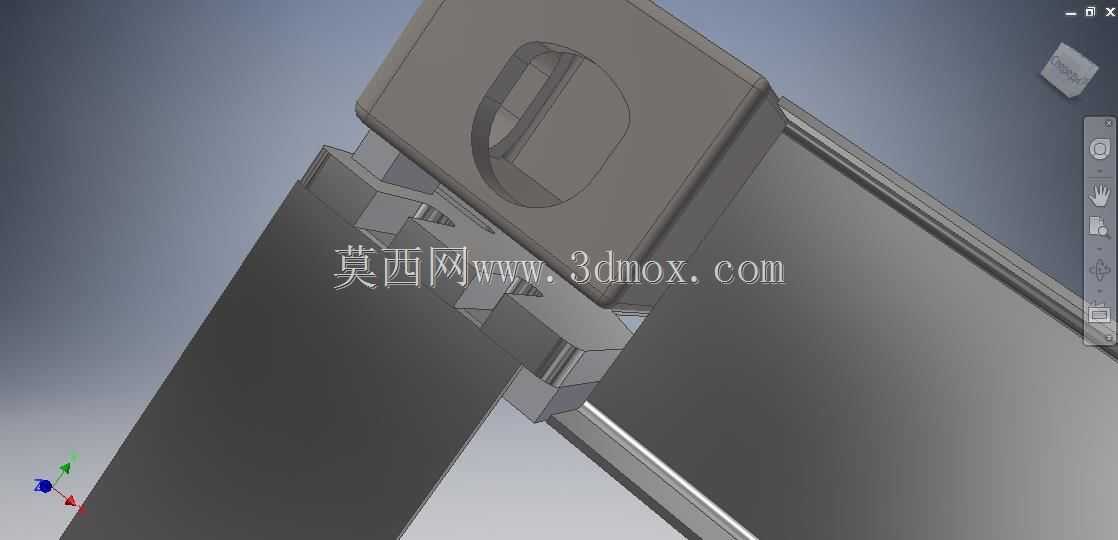

　　不管是手动液压叉车还是电动平衡重叉车都能直接叉取转运，不需要额外的吊具辅助，适配车间内绝大多数的物料转运设备。侧围的框架采用了矩形钢管弯折成型，相邻侧围之间的铰接点做了加厚的衬套，避免反复折叠转动出现铰接孔磨损松旷的问题，未设置门的两侧侧围高度为一点二米，既可以防止内部存放的零散物料从侧面滑落，又不会因为侧围过高影响操作人员取放靠近舱体边缘的物料，带格栅门的一侧侧围高度为一点八米，门体的开启角度可以达到一百八十度，完全打开后门体能贴靠在相邻侧围上，不会占用舱体前方的作业通道，方便大尺寸工件的进出。安装边界方面，展开状态下整舱的占地尺寸为长两米、宽两米，地面要求为平整的硬化水泥地面，地面平整度误差不超过五毫米每米，

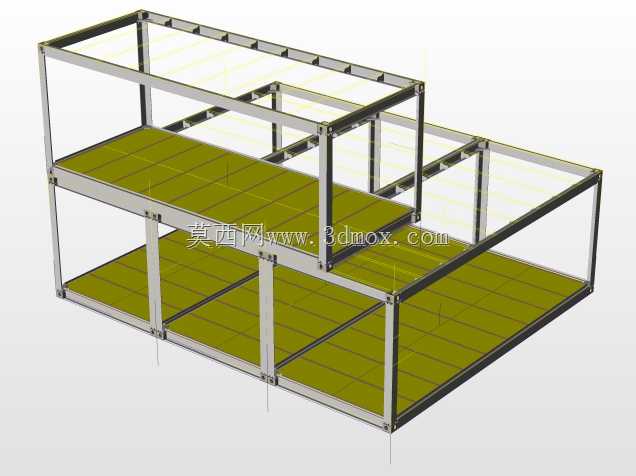

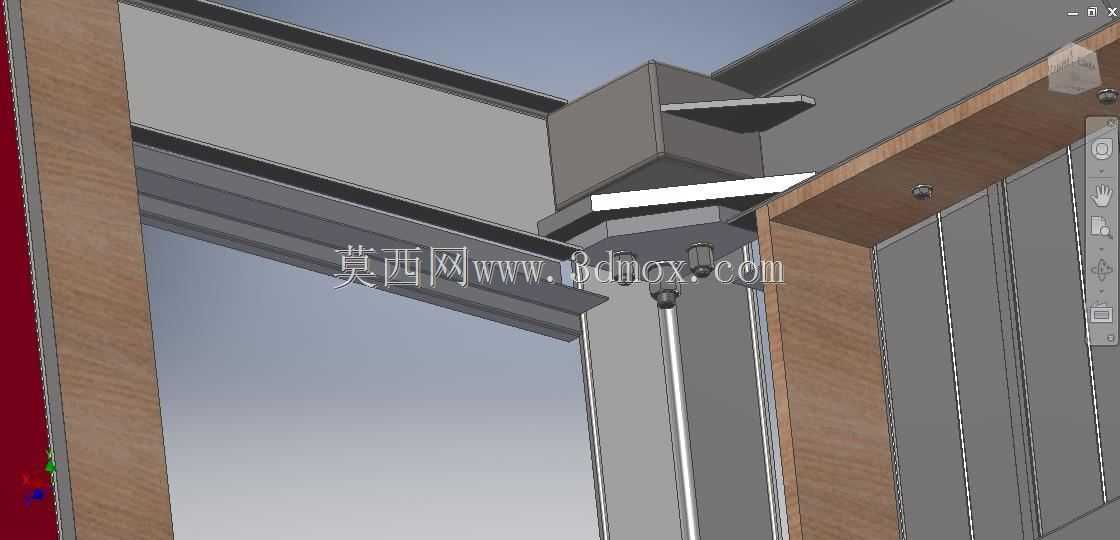

　　避免展开后出现框架受力不均导致的铰接点卡滞，收拢状态下整舱的高度仅为三百毫米，可以多层堆垛存放，堆垛层数最多不超过六层，堆垛时上层舱体的底座定位凸台会卡入下层舱体顶架的定位凹槽内，保证堆垛的稳定性，不会出现滑移倾倒的问题。在细节设计上，所有框架的棱边都做了R三毫米的圆角打磨，避免操作人员在取放物料、折叠展开的过程中被锐边划伤，所有铰接位置都预留了润滑脂注油孔，日常维护的时候可以直接注入润滑脂，减少转动部位的磨损，延长结构的使用寿命，格栅门的栅条间距设置为四十毫米，既保证了观察视野，又能防止直径超过四十毫米的小型零件从门体间隙掉落。这款结构的建模过程中，所有的铰接转动副都做了运动仿真验证，模拟了一千次折叠展开循环后，铰接部位的磨损量在允许范围内，不会出现转动卡滞、结构松垮的问题，框架的受力分析也按照额定承载一点五倍的安全系数做了静力学仿真，最大应力出现在底座的叉车孔周边，应力值远低于材料的屈服强度，保证使用过程中的结构安全性。
