工业厂房用桁架式起重栈桥结构设计

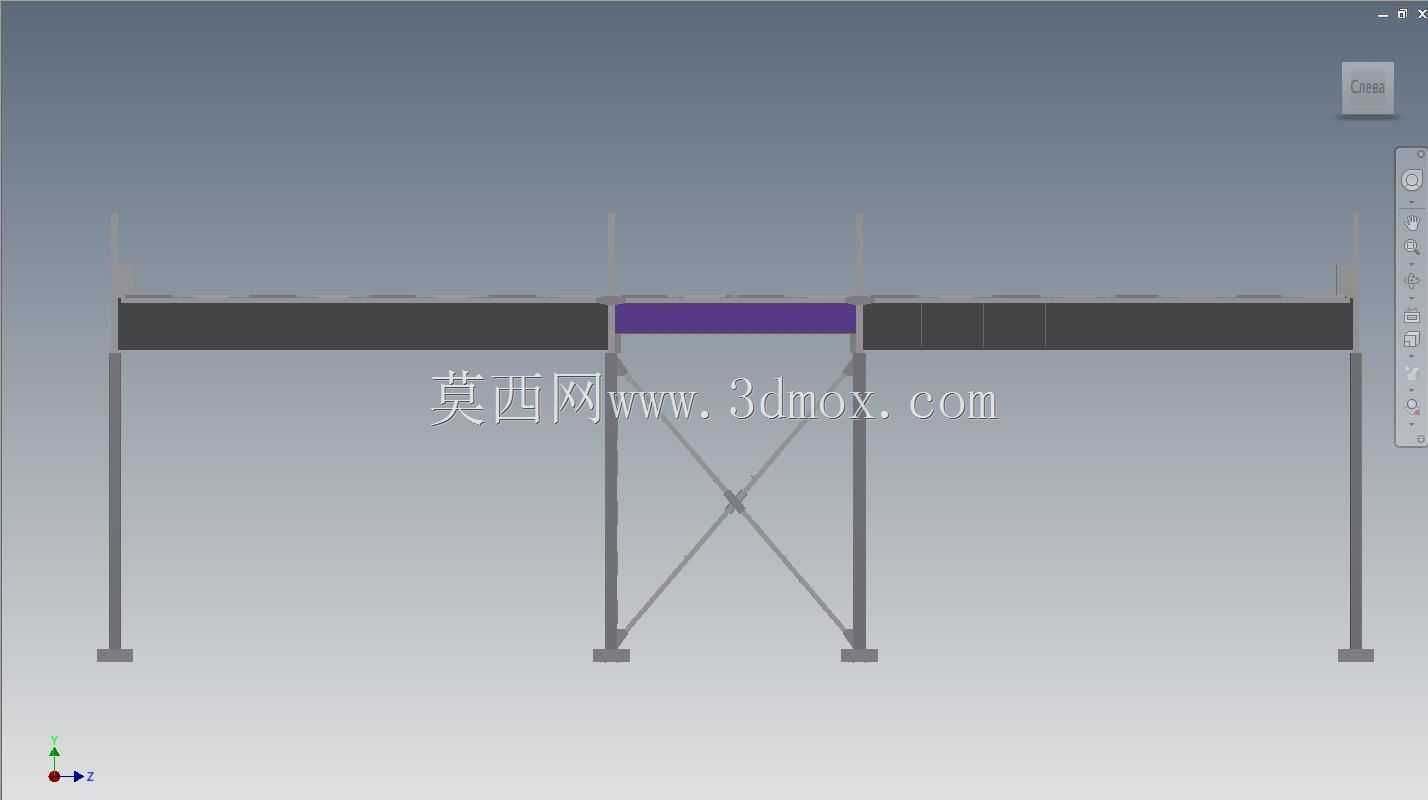

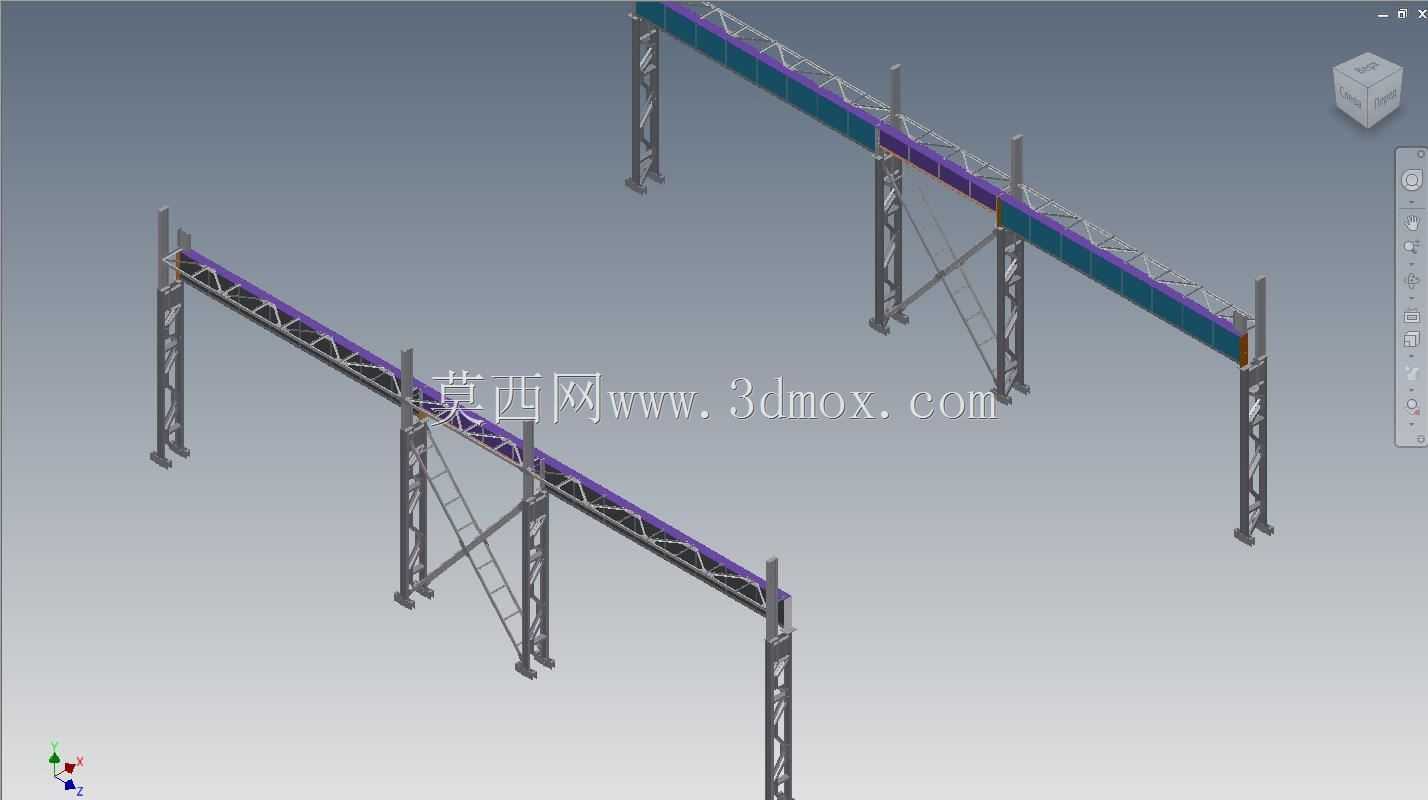

　　这套起重栈桥结构主要服务于大跨度工业厂房的物料跨区转运场景，常见于重型机加工车间、钢结构预制厂、仓储物流库区的固定起重作业区域，替代传统落地式起重设备的大范围轨道铺设需求，解决车间内多跨工位间重型工件的水平转运痛点，尤其适配厂房内存在固定设备排布、无法通长铺设地面起重轨道的作业场景，可依托厂房原有建筑立柱或独立支撑立柱完成架设，不占用地面作业通行空间。从结构功能来看，整套栈桥作为起重设备的承载运行基础，需要同时承受起重小车的竖向轮压、运行制动产生的水平冲击力、以及室外场景下的风载与积雪荷载，主承载梁采用桁架式结构设计，相比实腹梁结构在同等自重下可获得更大的跨度与承载刚度，上下弦杆采用等截面型钢拼接，腹杆采用三角桁架排布形式，

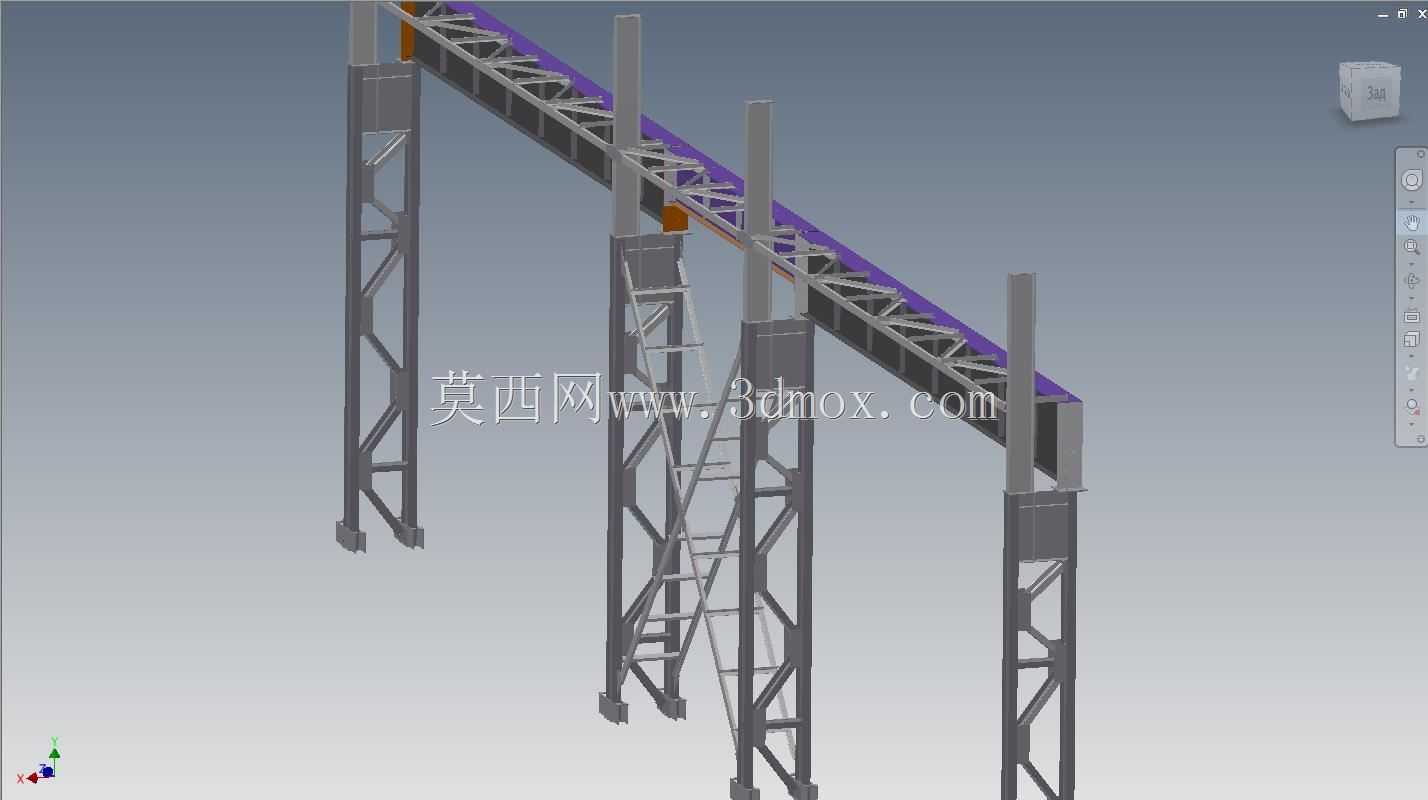

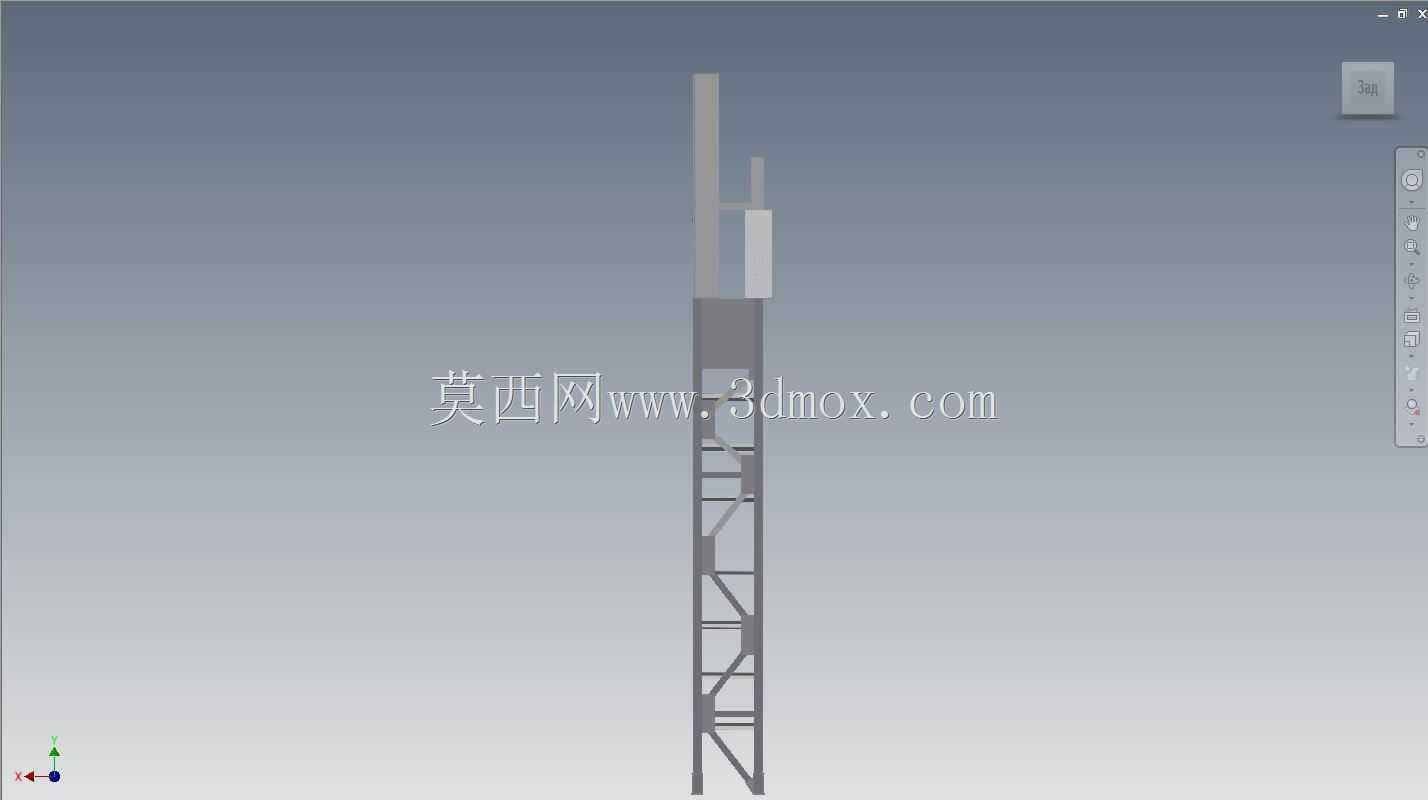

　　可将竖向荷载均匀传递至两侧支撑结构，减少单根立柱的集中受力。支撑立柱采用格构式桁架结构，相比单根实腹立柱具备更好的抗侧移能力，立柱底部设置预埋连接法兰，可通过地脚螺栓与厂房地面的混凝土基础刚性连接，每根立柱与主栈桥梁的连接位置设置加劲肋板，分散梁端的集中应力，避免长期荷载作用下的连接部位变形。其中一组立柱旁配套设置了分段式检修爬梯，爬梯踏步采用防滑花纹钢板弯折成型，每间隔一定高度设置休息平台与护笼结构，满足日常检修人员上下栈桥、对起重运行轨道与设备进行维护保养的通行需求，爬梯与立柱之间采用螺栓可拆卸连接，方便后期维护更换。设计过程中首先需要明确安装边界条件，栈桥的架设高度需要匹配车间内最高工件的起吊净空需求，

　　底部预留足够的设备通行与人员作业安全距离，主栈桥的跨度根据两侧支撑立柱的布设间距确定，单段栈桥的长度适配标准型钢的下料尺寸，减少现场拼接焊缝数量，主桁架的宽度根据起重小车的轮距确定，两侧预留安全护栏与检修通道的安装空间，轨道铺设在主桁架上弦杆的顶面，采用压板式固定结构，可根据后期运行磨损情况调整轨道水平度。主桁架的各杆件连接节点采用相贯线焊接形式，相比节点板连接可减少应力集中区域，所有外露钢结构表面预留喷砂除锈与防腐涂装的工艺余量，适配车间内多粉尘、偶有切削液飞溅的作业环境。栈桥的端部设置限位挡块与缓冲装置安装位，避免起重小车运行至端部时出现脱轨风险，各支撑立柱之间设置横向联系梁，增强整套结构的整体稳定性，

　　避免单根立柱受水平力作用出现侧倾。在建模过程中对所有连接螺栓孔、焊缝位置都做了精确还原，可直接用于后续的结构受力验算与加工下料参考，各部件的装配关系完全匹配现场安装的施工顺序，从底部立柱预埋、主桁架分段吊装、到轨道与附属结构安装的流程都可依托模型进行施工模拟，提前预判安装过程中可能出现的干涉问题。
