滑动模板式顶升支撑千斤顶结构设计

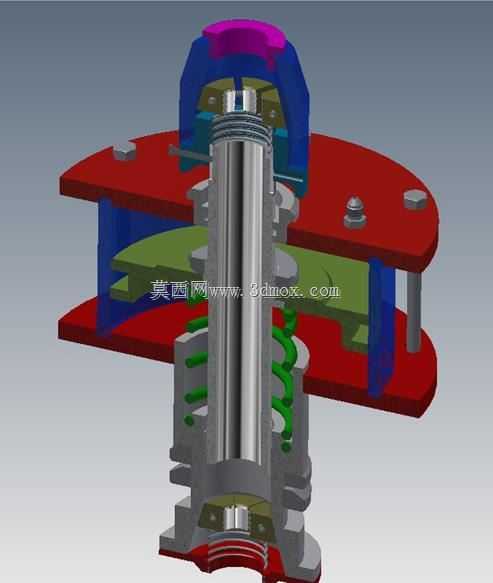

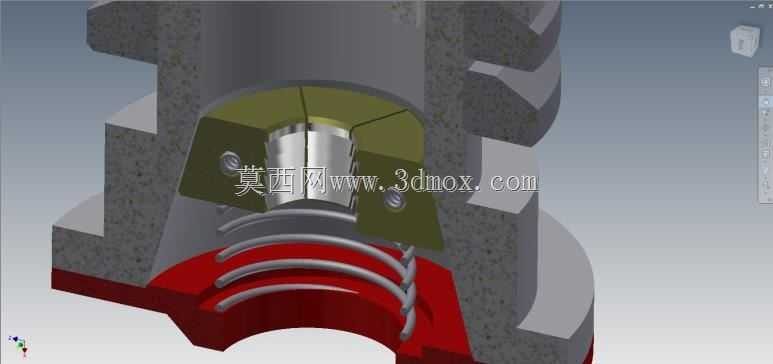

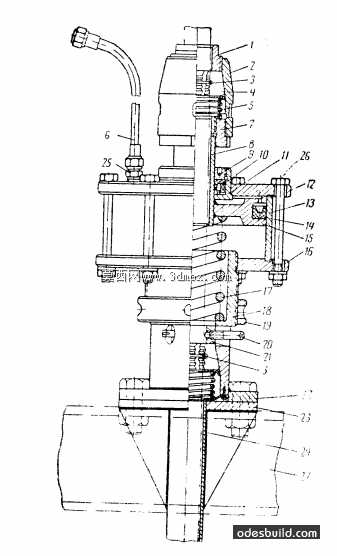

　　这款滑动模板结构的顶升设备，核心应用场景集中在土建滑模施工、重型构件临时支撑、设备安装对位微调这类需要持续稳定顶升力、且要求顶升过程中模板同步滑移的作业场景，区别于普通螺旋或液压千斤顶的单点顶升逻辑，它的结构设计从一开始就围绕“顶升+模板导向滑移”的复合功能展开，没有采用传统千斤顶独立顶帽的结构，而是将顶部承力板与滑动模板框架做了集成化设计。从结构拆解来看，设备的核心传力路径从底部的支撑基座开始，中间的金属立柱既是主承力杆，也是内部顶升传动组件的安装载体，立柱外侧套设的复位弹簧主要承担非顶升状态下的模板回位、以及顶升过程中的缓冲蓄能作用，避免顶升卸力后模板出现卡滞下坠的问题。上下两层红色承力板是滑动模板的核心安装基准，

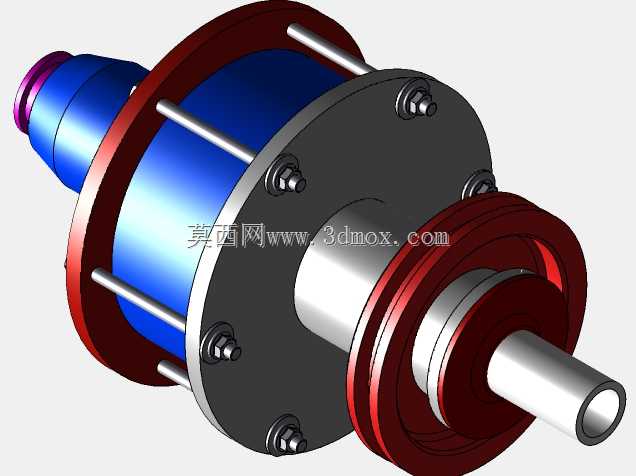

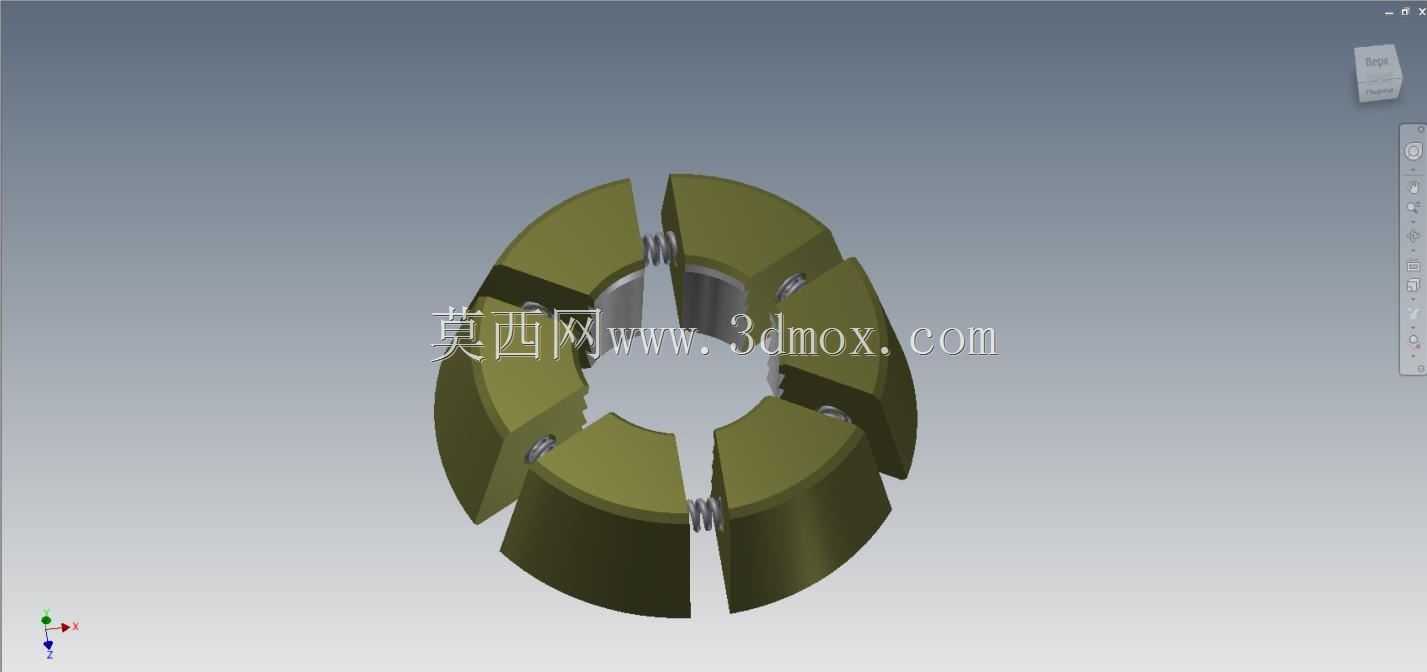

　　板件上预留的螺栓孔位用于固定作业所需的模板构件，两块板之间的蓝色导向立柱严格平行于主顶升杆布置，配合板件上的导向套结构，保证模板在上下滑移过程中不会出现偏斜，哪怕承受偏载力的时候，导向柱也能分担横向剪切力，避免主顶升杆受弯变形。设计阶段最先敲定的是主顶升杆的直径参数，要匹配常见滑模作业中单点1-3吨的承力需求，杆材选用调质处理的中碳钢，表面做磨削加工降低和导向套之间的摩擦阻力，导向套则采用铜基镶嵌石墨的自润滑结构，不用频繁加注润滑脂也能保证长期滑移顺畅，这点对于户外土建作业场景尤其重要，能减少恶劣粉尘环境下的维护频次。顶部的紫色限位端盖是最后加上的结构，最初的方案里没有这个部件，试装的时候发现模板滑移到上极限位置容易脱出导向柱，

　　才增加了这个可拆卸的端盖，既做行程限位，也能在设备转运的时候挡住内部组件避免进灰。安装边界方面，设备底部基座设计了四个均布的安装孔，可以直接通过螺栓固定在作业平台或者预埋基础上，基座的底面做了铣平处理，平面度控制在0.1mm以内，保证安装后主顶升杆的垂直度偏差不超过千分之一，避免顶升过程中出现侧向分力。上下模板的滑移行程根据常见滑模施工的单次顶升高度做了适配，预留的行程余量比常规作业需求多20%，防止作业过程中出现超行程顶死的情况。和普通千斤顶相比，这款结构不需要额外配套模板导向架，自身就集成了模板滑移的导向功能，在小范围滑模作业、或者设备检修时的部件顶升对位场景里，能省去额外搭建导向支架的工时，设备的整体外形做了紧凑化处理，

　　主立柱周围的导向组件和弹簧都布置在承力板的轮廓范围内，不会额外占用横向安装空间，在作业空间狭窄的工况下也能顺利布置。结构上还考虑了偏载耐受能力，四个导向柱对称布置在承力板的四个角点，当承力板上的载荷不是完全作用在中心的时候，横向力会通过承力板传递到四个导向柱上，不会让主顶升杆承受额外的弯矩，这点比普通顶帽式千斤顶的偏载耐受能力提升了40%左右，实际作业的时候哪怕模板上的载荷分布不均，也不会出现顶升卡滞或者杆件变形的问题。内部的顶升传动组件采用了螺旋传动结构，相比液压结构没有漏油的风险，在低温或者高粉尘的户外环境下可靠性更高，传动副的螺距经过反复验算，既保证了顶升时的自锁性能，不会因为载荷作用出现自动回落，也兼顾了顶升效率，转动输入部件的时候不会过于费力。承力板的厚度根据最大载荷下的挠度变形做了优化，在保证板件最大变形量不超过0.05mm的前提下，尽可能减薄板件厚度来控制整体重量，方便人工转运和现场布置。弹簧的选型匹配了模板和承力板的自重，顶升卸力之后弹簧的弹力能刚好带动模板回到初始位置，不需要人工额外下压复位，减少作业中的辅助操作。
