带液压驱动管路的起重旋转吊钩结构

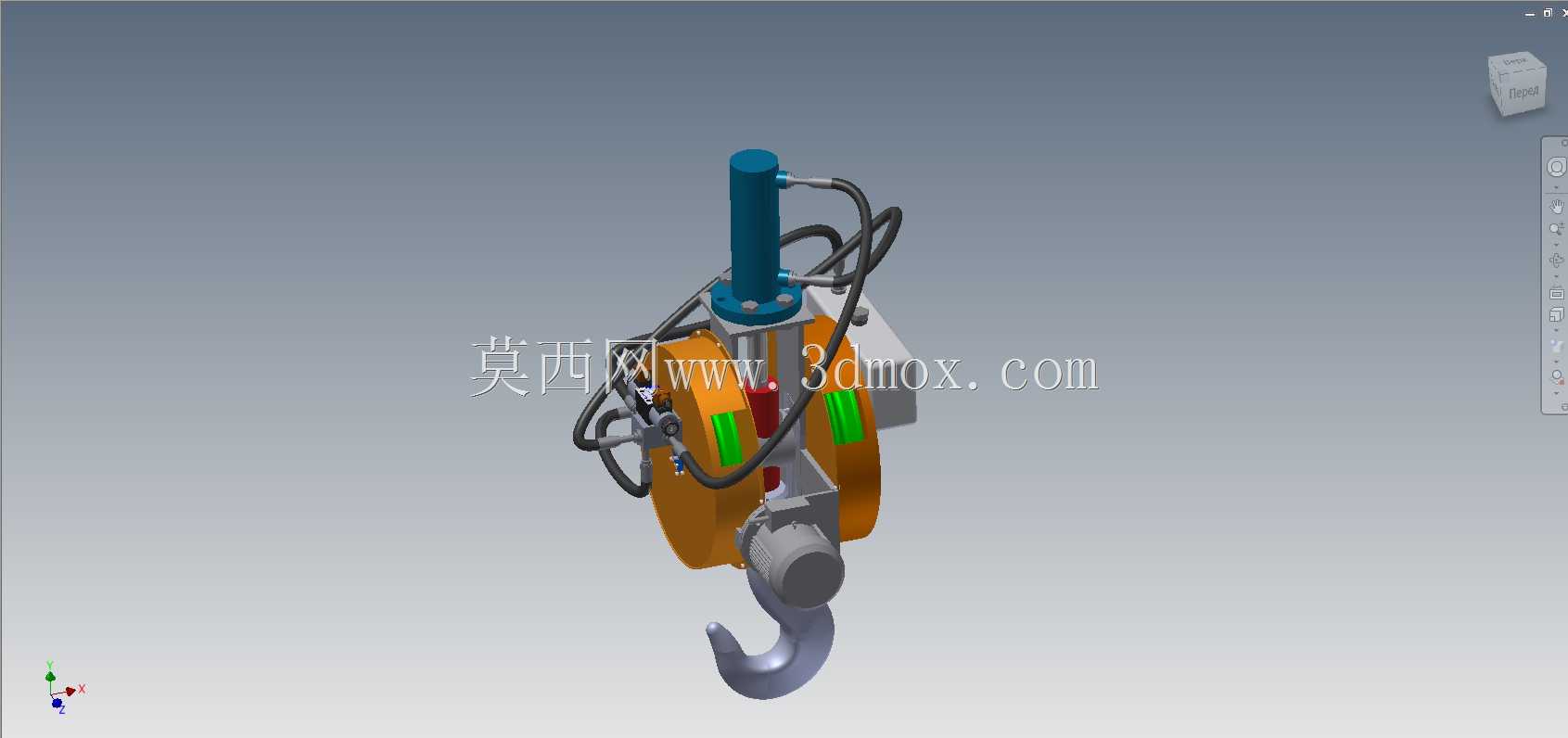

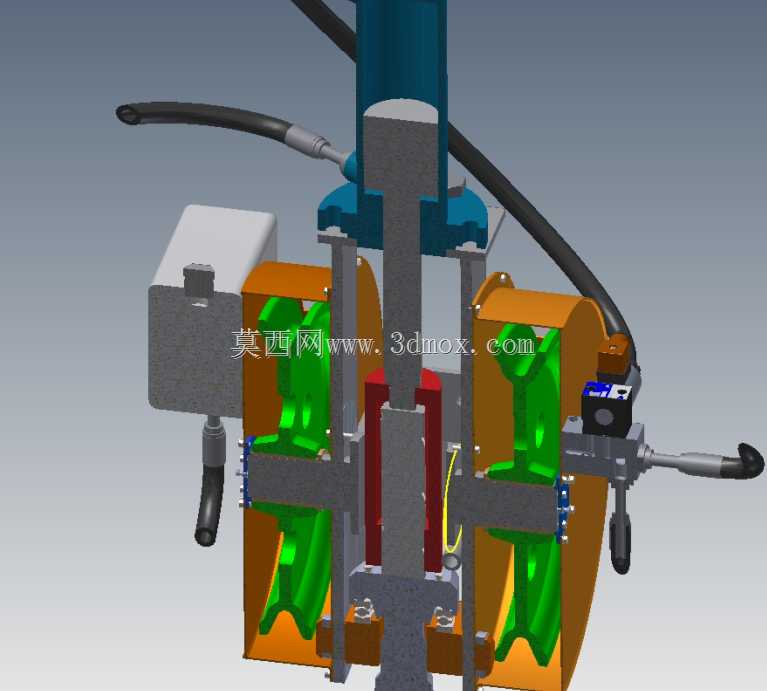

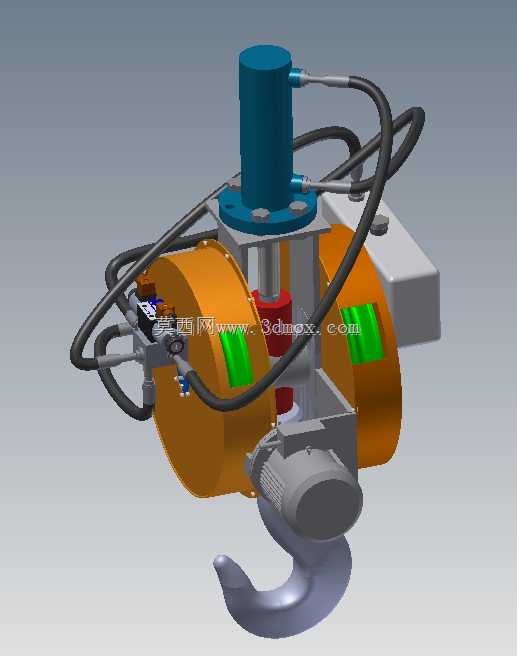

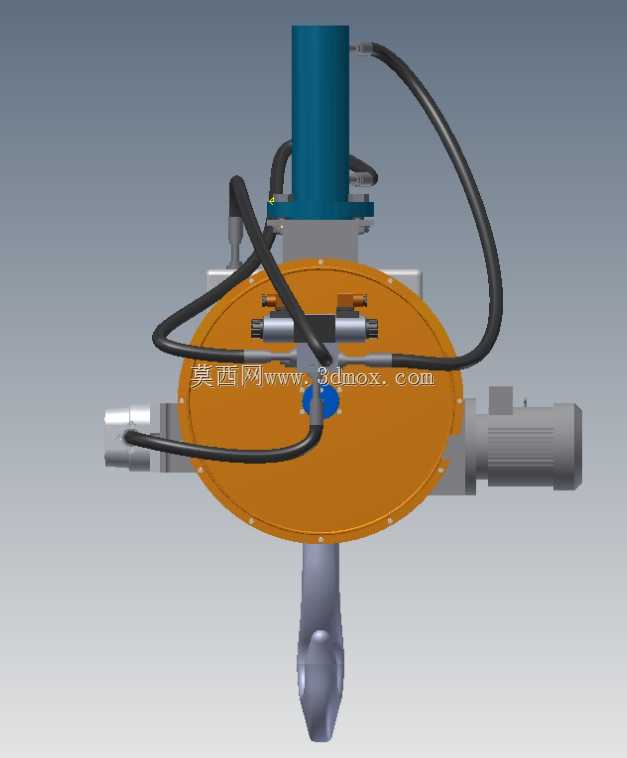

　　在车间重型工件转运、港口散货吊装、冶金厂熔融金属吊运这类需要调整吊物朝向的作业场景里，普通固定式吊钩往往需要依靠人工拽拉缆绳调整吊物角度，不仅作业效率低，在高温、大吨位吊装场景下还存在不小的安全隐患，这款带液压驱动的旋转吊钩，正是针对这类痛点设计的专用吊具部件。从结构设计逻辑来看，整个吊钩组件以中间的承载主轴为核心受力件，主轴上端对接起重设备的起升钢丝绳滑轮组侧的连接结构，下端通过推力轴承与钩体连接，避免钩体旋转时带动上部承载结构跟转，减少钢丝绳扭结的风险。上部布置的立式液压缸是旋转动作的动力来源，配套的高压液压管路沿承载支架排布，管路接头处采用铰接式接头设计，允许钩体在设定旋转角度范围内动作时，管路不会出现过度弯折、憋压的问题，

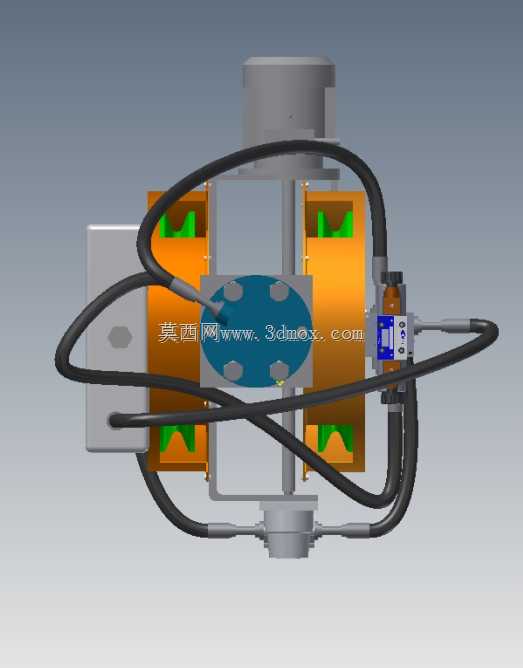

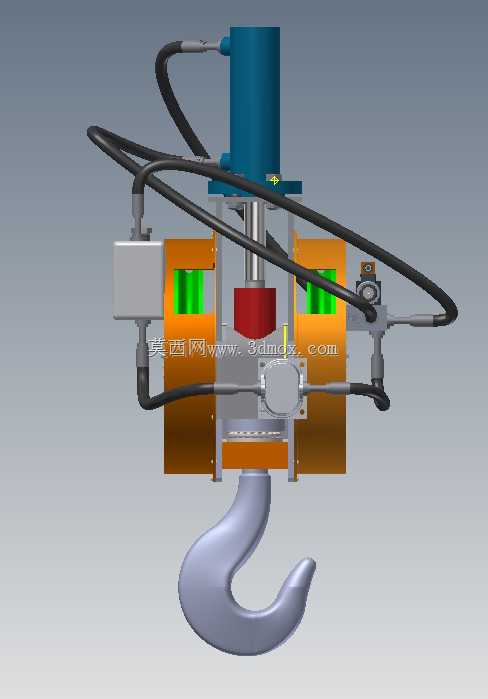

　　管路外侧预留了防护支架的安装位，可避免吊装过程中吊物、钢丝绳剐蹭液压管路造成破损泄漏。钩体部分采用锻造钩头结构，钩身与旋转支撑座之间设置了耐磨衬套，长期承受重载交变载荷时，可通过定期更换衬套延长整个部件的使用寿命，降低维护成本。两侧布置的绿色缓冲块是行程限位的缓冲部件，当钩体旋转到左右极限角度时，缓冲块会与支架上的限位挡块接触，吸收旋转到位时的冲击载荷，避免刚性碰撞造成结构件变形、液压系统压力骤升的问题。从安装边界来看，该吊钩组件上部的连接法兰尺寸适配主流10-16吨级桥式起重机、门式起重机的起升机构动滑轮组下方的安装接口，整体竖向安装尺寸控制在常规起重小车的起升行程预留范围内，不会因为加装旋转驱动结构过度占用起升净空，

　　导致车间有效起吊高度不足。设计过程中，液压管路的排布特意避开了主受力焊缝的位置，避免后续结构受力变形时挤压管路，同时所有外露的液压元件都预留了防尘罩的安装卡槽，在冶金、矿山这类多粉尘作业场景下，可加装防尘罩减少粉尘侵入液压密封件，延长密封更换周期。实际作业时，液压动力从起重小车上部的液压站通过中心回转接头输送到驱动液压缸，驱动钩体按照吊装需求做360度范围内的任意角度旋转，操作人员可在司机室通过电控手柄精准控制旋转角度，在吊装异形钢结构、大型机床部件、冶金钢包这类需要精准对位的吊物时，不需要地面人员辅助牵拉即可完成吊物的角度调整，对位精度可控制在1度以内，大幅提升吊装对位效率，同时减少地面作业人员的安全风险。结构受力层面，

　　整个承载支架采用箱型焊接结构，所有受力焊缝都做了全焊透工艺设计，在三维建模阶段就对额定载荷、1.25倍动载试验载荷下的应力分布做了仿真校核，确保主受力件的最大应力低于材料屈服强度的60%，预留足够的安全冗余。钩头的开口尺寸、钩身曲率半径都参照起重吊具的相关安全规范设计，搭配配套的防脱棘爪，可避免吊装过程中吊索具从钩口脱出。液压系统侧设置了双向液压锁，当旋转动作到位后，液压锁会封闭液压缸的两腔油路，即使外部液压管路出现破损泄漏，钩体也不会出现不受控的自转，避免吊物旋转引发的碰撞事故。在日常维护层面，模型结构里预留了润滑油注油通道，可直接从支架外侧的注油嘴向旋转轴承、钩头衬套位置加注润滑脂，不需要拆解整个吊钩组件即可完成日常润滑保养，降低运维的工作量。整体结构没有采用复杂的齿轮减速旋转驱动结构，而是通过液压缸配合棘轮棘爪结构实现旋转驱动，相比电动齿轮驱动的旋转吊钩，在高温、高粉尘的恶劣作业环境下故障率更低，抗冲击载荷能力更强，更适合冶金、矿山这类作业环境相对恶劣的起重作业场景。
