0.8立方双瓣液压抓斗结构设计

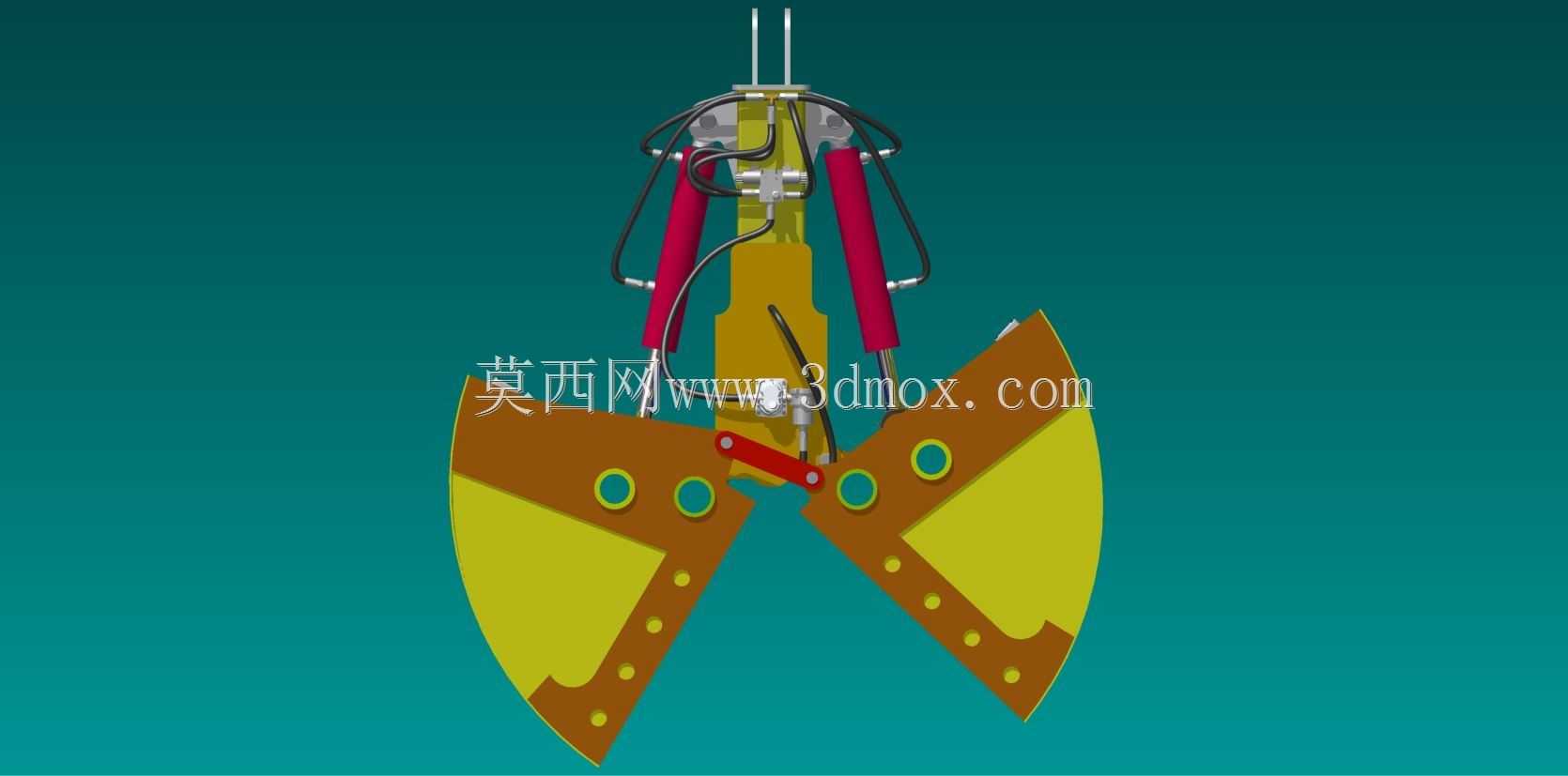

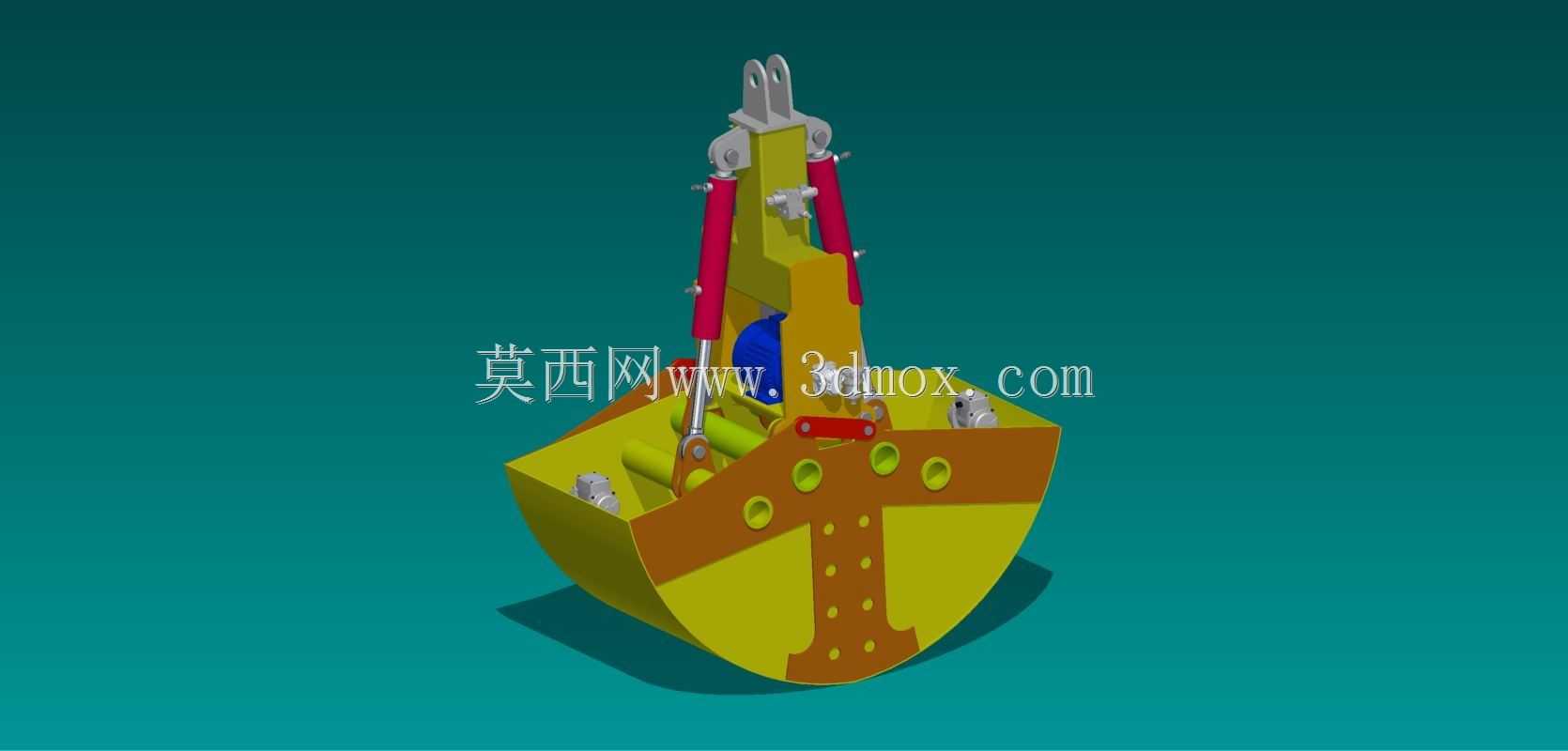

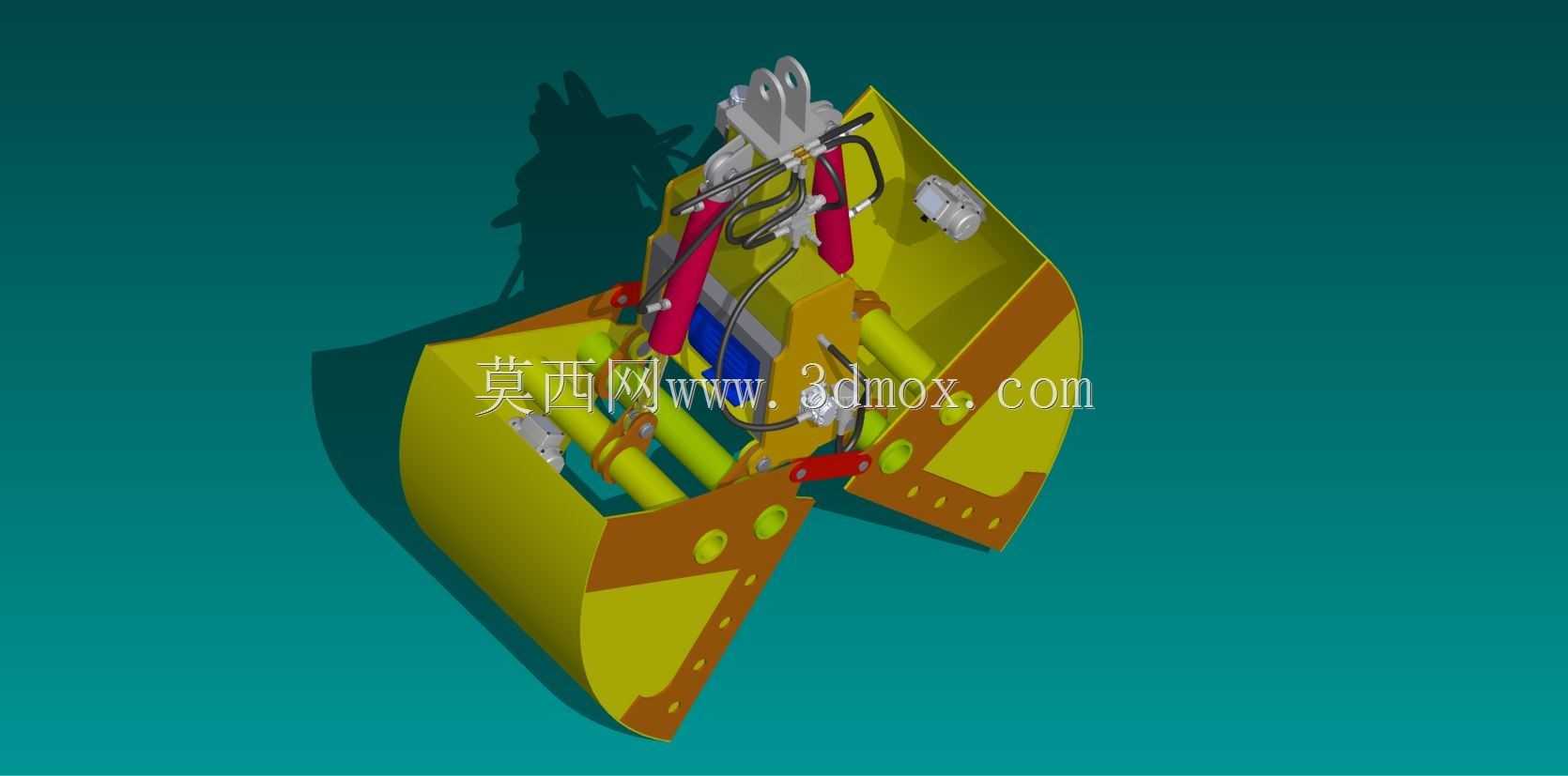

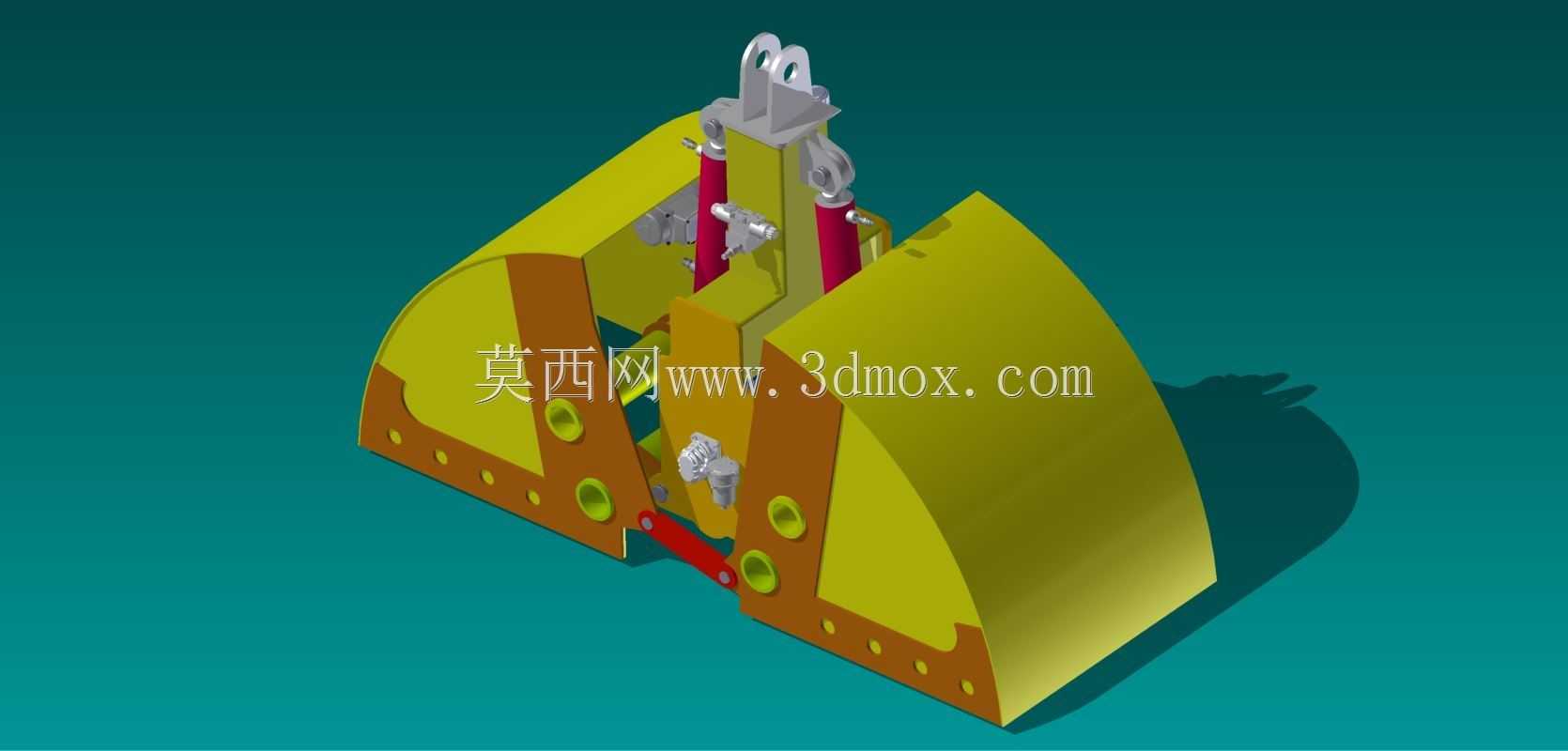

　　这款0.8立方容积的双瓣液压抓斗，主要适配中小吨位桥式起重机、汽车吊以及船用克令吊，在散货码头、工矿料场、建筑渣土转运、粮食仓储装卸场景中承担散状物料的抓取作业，可覆盖煤炭、砂石、废钢、粮食、渣土等不同密度的散料工况，相比传统钢丝绳抓斗，液压驱动的开合结构具备更强的闭合力，抓取大块物料时不易出现撒漏，也能适配堆积密度更高的物料作业需求。从结构设计逻辑来看，整个抓斗采用对称双瓣斗体布局，上部铰接座直接匹配起重机吊钩的挂接尺寸，不需要额外制作过渡连接工装，挂接后斗体开合的重心始终与吊点保持同轴，起升过程中不会出现偏载扭转的问题，能有效降低起重机起升机构的侧向载荷。斗体的刃口部分做了加厚耐磨处理，焊接有高强度耐磨衬板，

　　插入料堆时的切入角度经过反复校核，既保证足够的插入深度降低抓取阻力，又避免斗瓣开合过程中出现结构干涉。驱动部分采用双液压缸同步驱动的方案，液压缸铰接点的位置经过力矩优化，在斗瓣闭合到最大抓取位置时，液压缸的推力臂达到最大值，能提供足够的闭合力保证斗瓣锁紧，不会因为物料的撑胀力出现自动开瓣撒料的情况，液压管路沿斗体加强筋位置布置，外部加装了防护挡板，避免作业过程中物料撞击损坏油管，铰接位置全部采用自润滑轴承配合防尘密封结构，在多粉尘的散料作业场景下能大幅降低销轴的磨损速度，延长维护周期。从安装边界来看，抓斗整体闭合状态下的外形轮廓适配常规起重机的吊钩起升空间，张开状态下的最大开度满足0.8立方容积对应的抓取半径，

　　不会因为开度过大导致斗体碰撞起重机臂架或者料仓侧壁，上部挂接耳板的孔位尺寸匹配行业通用的吊钩销轴直径，不需要对现有起重机的吊具结构做改造就能直接换装。斗体内部的容积曲线按照散料的自然堆积角做了优化，物料装满后斗瓣闭合时不会出现物料从刃口缝隙挤出的情况，斗瓣外侧的加强筋布置兼顾了结构强度和自重控制，在保证斗体抗冲击、抗变形能力的前提下，尽可能降低抓斗自身重量，提升起重机的有效载荷利用率。液压系统的阀组集成在上部架体的防护舱内，配备了液压锁结构，即使出现突发的液压管路失压情况，斗瓣也能保持锁紧状态，不会出现物料坠落的安全隐患。在实际作业过程中，这款抓斗的开合动作响应速度快，单次抓取循环的时间比同容积钢丝绳抓斗缩短近三分之一，

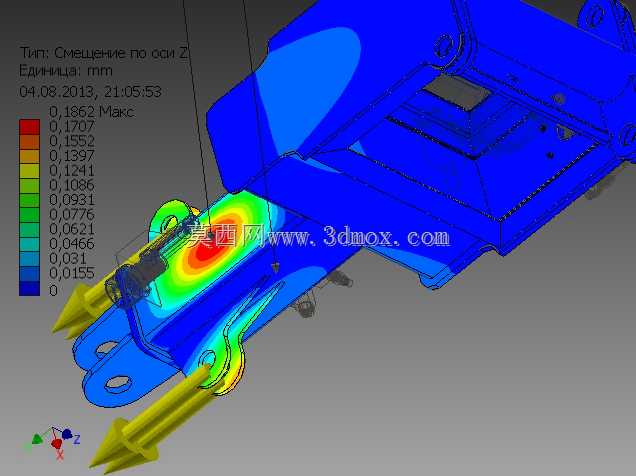

　　对于需要频繁装卸作业的散料中转场景，能有效提升作业效率。针对不同物料的作业需求，斗瓣的刃口可以根据工况更换不同形式的耐磨齿，比如抓取大块废钢时可以更换带尖齿的刃口衬板，抓取粉状细料时可以更换平刃密封结构的衬板，不需要改动整体斗体结构就能适配多工况作业需求。整个结构的三维建模过程中，所有铰接位置的运动间隙都做了干涉检查，模拟了斗瓣从完全张开到完全闭合的全行程运动，确认所有运动部件之间不会出现卡滞、碰撞的问题，受力关键位置的结构强度也按照最大抓取载荷做了校核，保证重载作业下不会出现结构变形、焊缝开裂的问题。日常维护方面，所有润滑点都布置在便于操作的位置，不需要人员钻入斗体内部就能完成注脂保养，液压滤芯、密封件等易损件都采用行业通用规格，更换时不需要定制特殊配件，能降低现场运维的成本和配件储备压力。
