履带式多吊臂起重作业平台结构设计

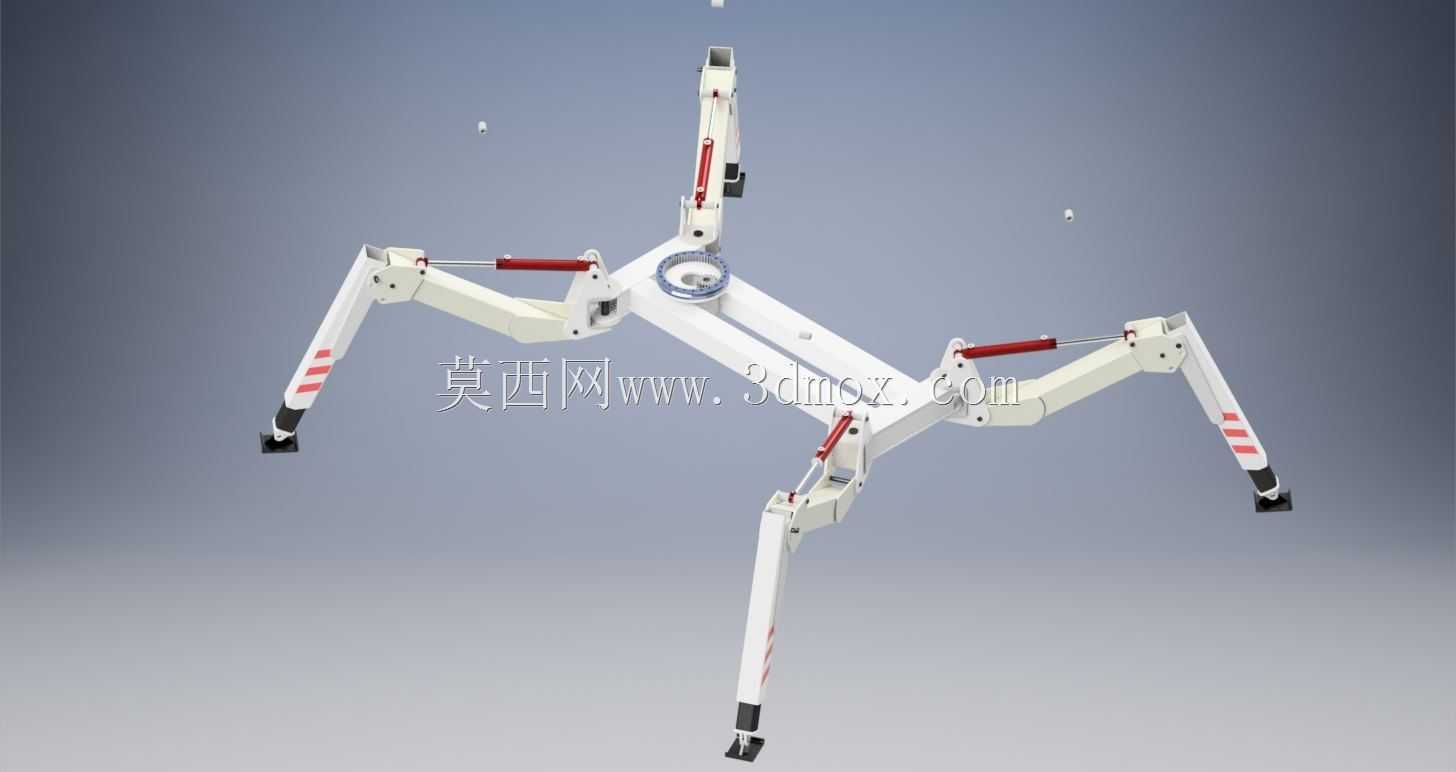

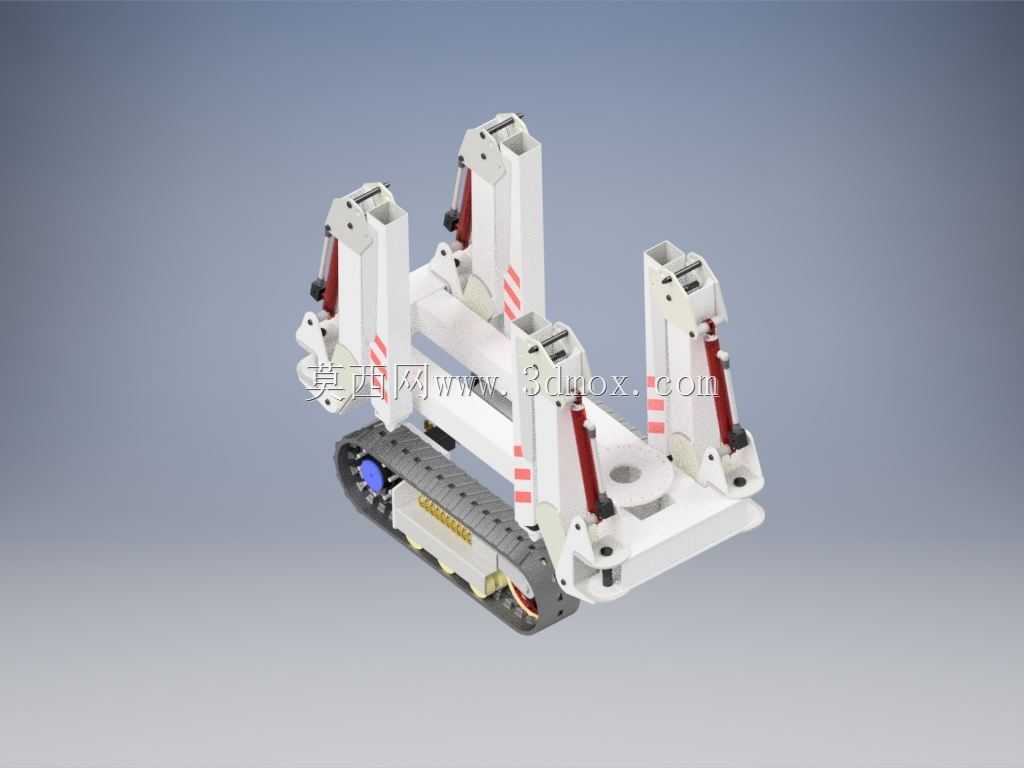

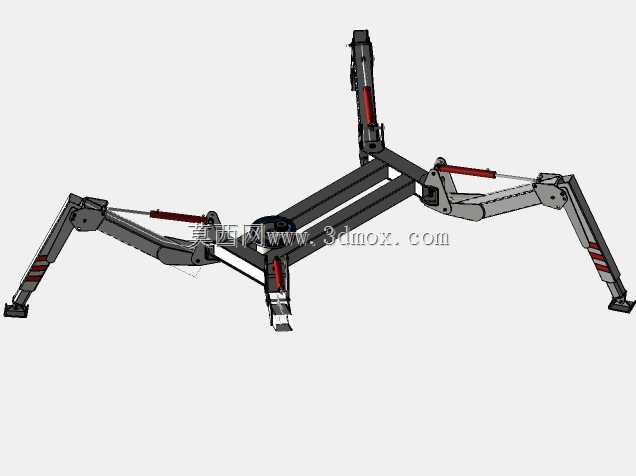

　　这款履带式多吊臂起重作业平台，主要面向狭小空间内的轻载起重作业场景设计，区别于传统大吨位轮式起重机的大体积、大转弯半径局限，该设备可在果园窄垄、厂房设备间隙、仓储狭窄通道内完成小吨位重物的起吊、移位、对位作业，也可通过更换末端属具，完成林果采摘、小型设备部件拆装等延伸作业。从结构布局来看，设备采用单条履带行走底盘作为承载基础，底盘内部集成行走驱动轮、承重托带轮、橡胶履带板，底盘上表面设置回转支承结构，可带动上部作业架体完成360度全回转动作，适配不同方向的作业需求，无需反复调整整机行走位置即可覆盖周边环形作业范围。上部架体沿回转中心周向均匀布置四组独立液压吊臂单元，每组吊臂均采用折叠式臂架结构，内置伸缩式液压油缸作为动力执行件，

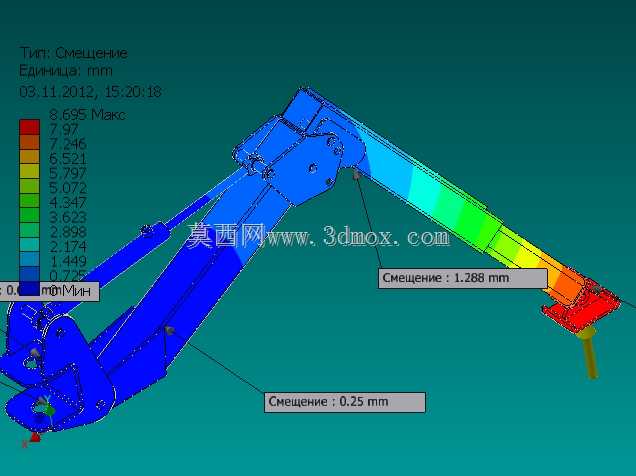

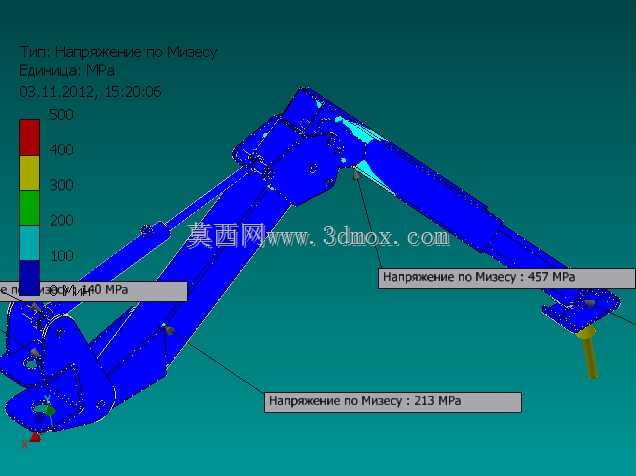

　　臂架外侧贴装红白警示标识条，作业时可根据起吊点的位置、高度需求，单独调整对应吊臂的伸展角度与伸出长度，多组吊臂可协同作业完成多点位同步起吊，也可单臂独立作业完成单点起吊对位，相比单臂起重设备，多臂布局可在起吊异形构件时提供多点支撑，避免构件起吊过程中发生倾斜、滑脱风险。设计过程中，重点考量了狭小场地的通行边界，整机宽度控制在窄垄通行允许范围内，履带底盘的接地比压经过参数匹配，可在松软果园土路、车间环氧地坪等不同地面条件下行驶作业，不会对地面造成过度压损；臂架折叠状态下整机高度满足常规厂房门、仓储通道门的通行高度要求，无需拆解即可完成跨区域转场。每组吊臂的铰接点位置经过受力仿真校核，

　　臂架全伸状态下的额定起重量匹配轻载作业场景的负载需求，液压管路沿臂架内侧走线，布置整齐并预留足够的伸缩余量，避免臂架动作过程中出现管路拉扯、磨损问题；底盘前端设置驱动单元安装位，集成液压泵站与控制阀组，所有液压元件的安装位置均预留检修操作空间，日常维护时无需拆解主体结构即可完成滤芯更换、管路接头紧固等操作。在安装边界方面，设备上部吊臂与回转平台的连接采用标准法兰铰接结构，可根据实际作业需求更换不同长度的臂节，或是加装不同功能的末端属具，比如加装采摘爪完成林果采收，加装吊装钩完成设备部件吊装，加装真空吸盘完成板材类物料的搬运；履带底盘的张紧机构采用可调式螺杆结构，可根据履带磨损情况调整张紧度，延长履带使用寿命，底盘底部预留配重安装槽，

　　在大负载作业时可加装附加配重，提升整机的抗倾覆稳定性。实际作业过程中，该设备可通过遥控操作完成行走、回转、臂架伸缩等所有动作，操作人员可站在作业半径外的安全位置完成操作，避免近距离作业的磕碰风险；多吊臂协同作业时，可通过控制阀组单独调整每个吊臂的升降速度，保证起吊过程中构件始终保持水平状态，尤其适合精密设备的移位安装作业，不会因为起吊倾斜造成设备部件的磕碰损伤。相比传统的固定式起重装置，该移动平台无需提前铺设轨道，转场灵活，对于零散分布的起重作业点适配性更强，相比人工搬运搭配手拉葫芦的作业方式，作业效率可提升数倍，同时降低人工搬运的劳动强度与安全风险。
